Transistor 2N5551 Expliqué, Spécifications, Applications et Guide de Conception de Circuits

Le 2N5551 est un transistor NPN à haute tension largement utilisé dans l'amplification analogique, le commutateur, le changement de niveau et des applications à petit signal à haute tension où le stress de tension est souvent une préoccupation plus grande que la demande de courant. Sa capacité de tension collecteur-émetteur plus élevée, son comportement stable à petit signal et son boîtier pratique TO-92 le rendent utile dans des circuits exposés à des pics de commutation, des retours inductifs, des surtensions au démarrage et d'autres stresses électriques du monde réel que les transistors à basse tension peuvent avoir du mal à tolérer de manière fiable. Cet article explique le fonctionnement pratique du 2N5551, ses principales caractéristiques électriques, sa configuration de broches, ses applications analogiques et de commutation, les considérations thermiques et de fiabilité, et comment il se compare à des alternatives courantes telles que le 2N2222 et le BC547 dans des environnements de circuits réels.

Catalogue

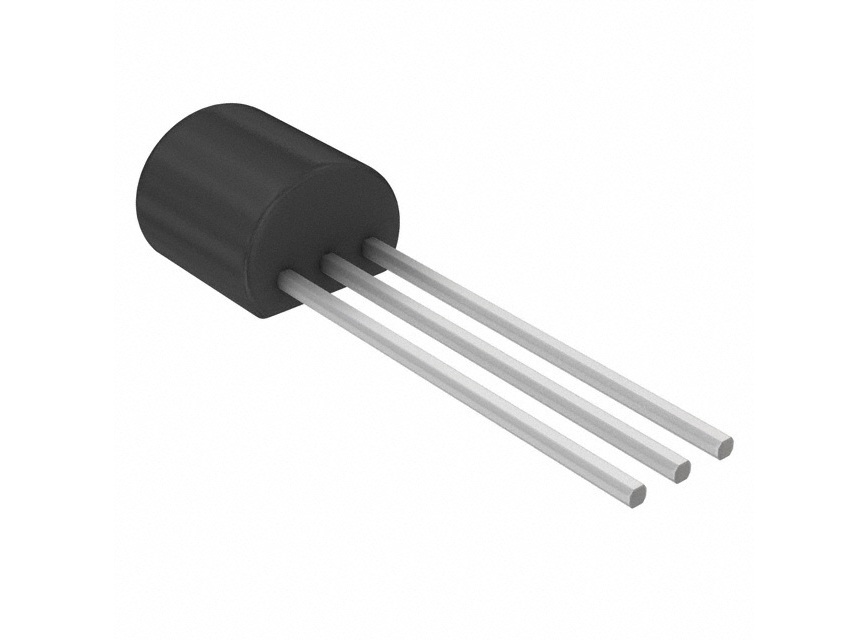

Qu'est-ce que le transistor 2N5551

Le 2N5551 est un transistor bipolaire NPN à haute tension et faible puissance (BJT) qui a tendance à être choisi lorsqu'un design doit tolérer un stress de tension élevé tout en ne demandant qu'un courant modéré. Dans le travail de conception quotidien, cette association « haute tension, courant modeste » semble moins être une fonctionnalité de luxe et plus une manière calme et pragmatique d'éviter les surprises lors de la mise en service.

Les spécifications typiques se lisent généralement comme suit :

• Tension de rupture collecteur-émetteur, VCEO : environ 160 V

• Courant de collecteur, IC (limite absolue) : jusqu'à environ 600 mA

Ce mélange de spécifications le classe dans la catégorie « petite charge, haute tension », où de nombreux transistors à petit signal à usage général ne tombent pas en panne parce qu'ils ne peuvent pas fournir de courant, mais parce que leur indice de tension laisse peu de marge pour un comportement matériel réel.

Une raison courante d'utiliser le 2N5551 est sa capacité à gérer des tensions plus élevées dans un boîtier à travers le trou TO-92 simple, plutôt que d'être très rapide ou d'avoir un gain élevé. Ce choix de boîtier a un avantage quotidien, légèrement peu glamour : il a tendance à s'adapter aux empreintes existantes avec un minimum de retravail mécanique, et il fonctionne généralement bien avec le soudage manuel, le retravail et le prototypage rapide. Lors de la résolution de problèmes d'un circuit qui « devrait fonctionner sur le papier » mais ne le fait pas, il peut être réellement rassurant de remplacer un composant par un autre offrant plus de marges de tension et de voir les problèmes intermittents disparaître.

Dans des scénarios de réparation et de modernisation, les concepteurs arrivent souvent au 2N5551 après avoir observé des dispositifs à basse tension (souvent des composants de 40 à 60 V) montrer un comportement difficile à justifier uniquement à partir du schéma, fuite sporadique, rupture précoce, ou pannes qui ne se produisent qu'après plusieurs redémarrages. Ces problèmes sont fréquemment liés à des conditions de fonctionnement que le schéma ne capture pas clairement, en particulier des événements brèves et à haute énergie plutôt que des courants continus à l'état stationnaire.

Du point de vue de la fonctionnalité du circuit, le 2N5551 apparaît dans des rôles où le stress de tension en état « hors tension » est la contrainte qui façonne la conception. Il est couramment utilisé dans des endroits où l'on souhaite un comportement contrôlé alors que le collecteur est à un potentiel élevé, même si les courants de signal sont faibles.

Les rôles d'application courants incluent :

• Stades de gain à petit signal

• Réseaux de changement de niveau

• Fonctions de commutation où VCE en état hors tension domine l'image de stress

• Interface à haute tension pour traduire ou détecter des rails élevés en domaines analogiques ou logiques à basse tension

L'expérience en atelier tend à renforcer une vérité inconfortable : de nombreux événements de rupture sont causés moins par la tension d'alimentation nominale et plus par de courtes transitoires. Le circuit peut rester en toute sécurité en dessous de 160 V à l'état stable, mais voir encore des pics momentanés dépassant le VCE du transistor lors de la manipulation normale.

Les sources de transitoires fréquentes incluent :

• Événements d'allumage et d'extinction de charge

• Retour inductif

• Branchements à chaud ou débranchements

• Nœuds flottants qui résonnent à cause d'oscillations L et C

• Surtensions liées à la ligne et pics de démarrage

Utiliser un 2N5551 est souvent un moyen simple de réduire l'anxiété autour de ces moments, tant que le reste du circuit est agencé de manière à ce que le transistor ne soit pas la seule chose entre le nœud et l'énergie transitoire.

Concernant la vitesse : la fréquence de transition (fT) du 2N5551 est généralement d'environ 100 MHz, ce qui le rend confortable pour les travaux audio, d'instrumentation à petit signal, et certaines tâches de front-end RF basiques. En pratique, cependant, le comportement à haute fréquence n'est rarement attribué uniquement au transistor. Une fois que les tensions augmentent et que les dispositions physiques deviennent réelles, les parasitiques ont tendance à prendre le relais.

Les facteurs qui dominent couramment le comportement à haute fréquence ou la stabilité incluent :

• Capacitances parasitaires (capacitances des dispositifs plus capacitance parasite sur la carte)

• Longueur des fils et surface de boucle

• Niveaux d'impédance entourant le dispositif

• Effet Miller dans des configurations à gain élevé

• Couplage parasite des nœuds à forte amplitude vers des entrées sensibles

Dans les étapes à gain élevé, une approche éprouvée est d'éviter de laisser le nœud collecteur flotter à une impédance extrêmement élevée sans réfléchir à ce que la fluctuation de tension fera à travers la capacitance. Lorsque le collecteur se déplace de dizaines à des centaines de volts, même de petites capacitances peuvent produire des fuites qui semblent démesurées, et le résultat peut être frustrant : réduction inattendue de bande passante, stabilité marginale, ou oscillation mystérieuse qui n'apparaît que dans certaines configurations.

La gestion du courant nécessite une lecture sobre. Le chiffre allant jusqu'à 600 mA est mieux considéré comme une limite extérieure plutôt que comme un point de fonctionnement confortable. Dans la plupart des utilisations de signaux petits à haute tension, le 2N5551 est intentionnellement utilisé à un courant collecteur bien inférieur pour garder la dissipation sous contrôle, limiter l'auto-chauffage et éviter le dérèglement de gain qui peut rendre un circuit capricieux en fonction de la température ou de la variation du fournisseur. Il y a un soulagement particulier qui vient d'un biais conservateur : le circuit a tendance à se comporter de la même manière le lundi matin que le vendredi soir sur le banc.

Les choix de gestion du stress courants dans les conceptions réelles incluent :

• Courants de polarisation conservateurs pour limiter la dissipation de puissance

• Résistances de base pour contrôler l'entraînement et prévenir le stress excessif lors des transitoires

• Résistances de collecteur dimensionnées en tenant compte de l'énergie transitoire, pas seulement du courant CC

• Écrans ou amortisseurs pour façonner les pics liés à l'inductance ou à la commutation

Ces ajouts ne concernent pas le surdimensionnement ; ils consistent à reconnaître à quelle fréquence les trajectoires de commutation et les événements anormaux, et non les mathématiques à l'état stable, décident si un circuit semble robuste.

Une manière pratique de penser au 2N5551 est comme un élément de construction à haute tension plutôt qu'une version plus puissante d'un transistor à petit signal générique. Il offre une marge de rupture, mais il n'efface pas magiquement le besoin de gérer les chemins de tension et de courant lors de la commutation, du démarrage, des pannes, et des interactions de l'utilisateur. Les conceptions qui traitent la tension nominale comme un jeu de marge, plutôt que comme une autorisation d'opérer près de la limite, tendent à être celles qui conservent leur calme lors de cycles de puissance répétés, de changements de câbles et du lent dérèglement qui se manifeste avec des composants vieillissants et des environnements réels.

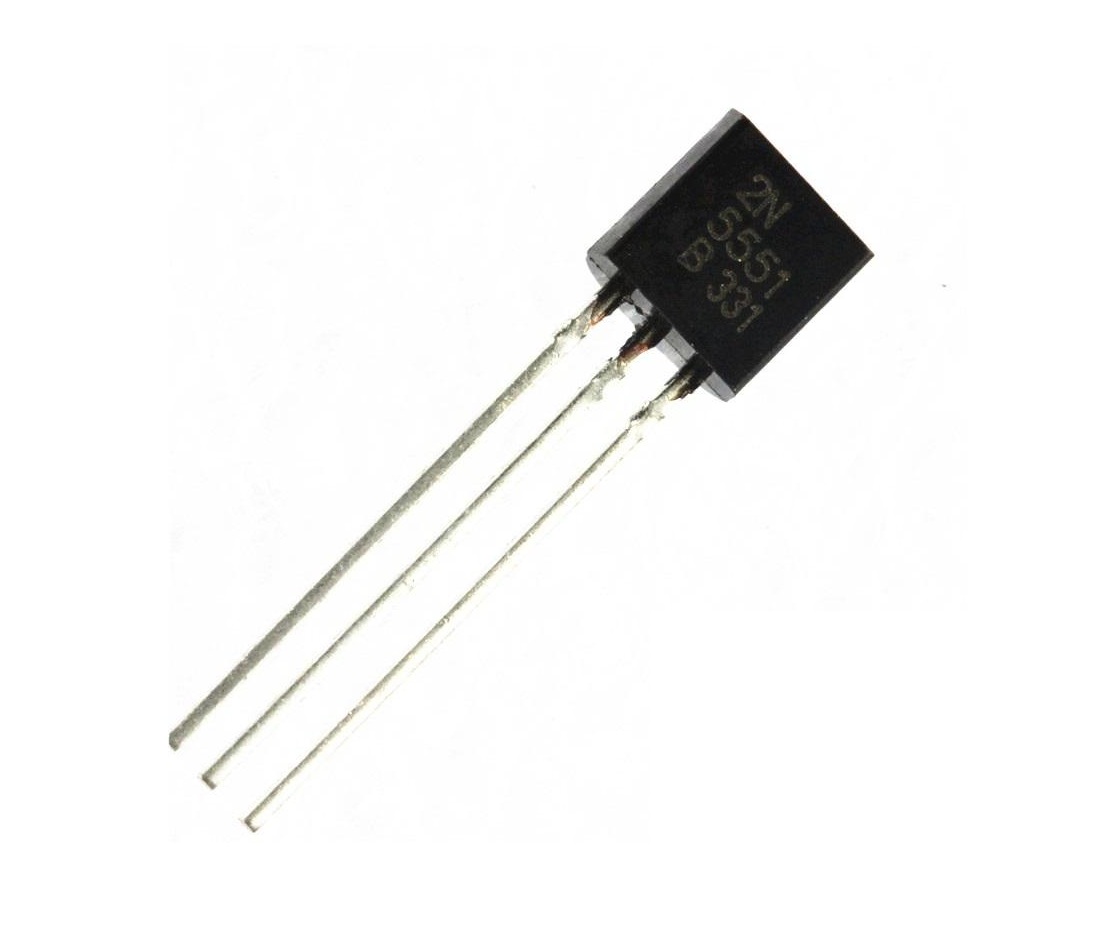

Specifications électriques du 2N5551 et considérations de conception

Le 2N5551 a tendance à justifier son utilisation dans des situations où un NPN à petit signal est censé faire face à une tension relativement élevée tout en restant calme et répétable dans son fonctionnement quotidien. Le dispositif est souvent préféré dans des circuits avec des conditions incertaines telles que des déconnexions de câbles, des câblages inductifs ou des problèmes de séquençage de puissance, car des limites de tension plus élevées offrent une protection supplémentaire lors d'événements courts et difficiles à capturer.

Ses limites de tension principales sont généralement interprétées comme suit :

• VCE(max) : ~160 V

• VCB(max) : ~180 V

Tensions nominales : Où se manifeste la marge supplémentaire

Dans de nombreux circuits, la tension collecteur est bien comportée en état stable, puis se comporte brièvement de manière problématique lors des transitions. C'est là que la tolérance à la tension plus élevée du 2N5551 devient pratiquement perceptible, non pas comme une licence pour fonctionner près de la limite, mais comme un tampon contre des événements qui apparaissent une fois, puis disparaissent lorsque vous essayez de les mesurer à nouveau.

Les moments où le collecteur commun dépasse les attentes incluent :

• Overshoot au démarrage

• Déconnexions de charge

• Retour d'inductance

• Nœuds à dV/dt rapide qui dépassent momentanément la tension du collecteur à l'état stable

Les conceptions qui survivent à ces événements de manière plus fiable traitent généralement la rupture en avalanche comme une condition de défaillance plutôt que comme une région de fonctionnement de routine. Même si le transistor peut gérer des conditions d'avalanche occasionnelles, un chemin contrôlé pour l'énergie est souvent préféré car cela réduit l'effet de la variation des pièces et des changements de température.

Chemins de clamp typiques utilisés pour limiter ces événements :

• Diode clamp vers une voie d'alimentation

• Snubber RC

• TVS (surtout lorsque l'énergie de surtension n'est pas triviale)

Courant du collecteur : Le nombre qui attire les gens (et pourquoi la SOA gagne)

Vous verrez souvent le courant du collecteur cité autour de 600 mA, et il est facile de le considérer comme un sauf-conduit large. En pratique, ceux qui ont été brûlés par cela pendant un certain temps tendent à interpréter les cotes de IC avec plus de prudence, car la zone de fonctionnement sécurisée (SOA) se comprime rapidement à mesure que VCE augmente.

Un simple contrôle de raison qui change souvent les décisions est la relation de puissance :

P ≈ VCE × IC

Cette multiplication capture une surprise commune : un petit courant à haute tension peut encore placer le dispositif dans une gamme de dissipation qui chauffe un die TO-92 plus vite que vous ne pourriez l'attendre. De nombreuses conceptions maintiennent le courant continu bien en dessous du chiffre en première page, non pas parce que le transistor ne peut pas conduire un courant plus élevé brièvement, mais parce que des cycles répétés de chauffage et de refroidissement peuvent vieillir le dispositif de manière qui ne se manifeste pas immédiatement.

Préoccupations pratiques en matière de fiabilité qui soutiennent une conception conservatrice :

• Cycles thermiques répétés (dérive progressive au fil du temps)

• Points chauds localisés à l'intérieur du die (pas évidents à partir de la température externe)

Dissipation de puissance : Réalité TO-92 dans des montages réels

La dissipation typique en air libre pour un TO-92 2N5551 est souvent citée autour de 625 mW, et dans les montages réels, cette limite devient celle qui dicte discrètement ce qui est confortable par rapport à ce qui est simplement fonctionnel pendant un court test sur banc.

Un simple contrôle pratique utilisé dans la conception :

Contrôle de dissipation en cas de pire scénario

• Utilisez le VCE le plus plausible

• Utilisez le IC continu le plus élevé

• Comparez la dissipation résultante à ce que le TO-92 peut raisonnablement évacuer à la température ambiante attendue

Même de légères augmentations de la température ambiante, plus un PCB encombré, peuvent réduire la dissipation autorisée suffisamment pour changer le comportement à long terme. La température de surface seule n'est pas une mesure fiable car la température de jonction interne peut être beaucoup plus élevée, surtout après que l'enceinte a été fermée pendant plusieurs heures et que la chaleur s'est complètement accumulée.

Facteurs de construction communs qui réduisent la marge de confort thermique :

• Air ambiant chaud à l'intérieur des enceintes avec un faible débit d'air

• Placement dense des composants qui piège la chaleur localement

• Zone de cuivre limitée pour la diffusion de chaleur à travers les connexions

Comportement de fréquence : fT aide, mais ne promet pas de gain là où vous le souhaitez

Un fT proche de 100 MHz montre que le dispositif peut fournir un gain dans des applications audio supérieures et basse-RF, mais fT seul ne garantit pas des performances en bande passante. Le comportement AC réel dépend des conditions de polarisation et de l'impédance environnante. Les performances peuvent varier considérablement entre différentes conditions de circuit.

Les principaux contributeurs qui façonnent les performances AC réelles :

• Courant de polarisation (définit la transconductance)

• Impédance de charge du collecteur

• Capacitances parasites (Cbe et Cbc)

Utilisation d'amplificateur de tension : pourquoi Cbc devient souvent le limiteur

Dans les étages de gain en tension à émetteur commun, la capacitance collecteur-base est souvent le paramètre qui dicte la bande passante pratique car elle est multipliée par le gain (effet de Miller). Le résultat est une capacitance d'entrée effectivement plus grande, ce qui peut réduire la bande passante et rendre l'étage plus sensible à l'impédance de source.

Utilisation de commutation : pourquoi le comportement de saturation domine souvent le timing

Dans le changement de rôle, la vitesse de commutation est souvent moins liée à fT et davantage au charge stockée lorsque le dispositif est mis à saturation. Si la commande de base ne dissipe pas rapidement cette charge, les bords s'adoucissent, les pertes de commutation augmentent et le timing devient incohérent d'une manière qui peut être irritante à déboguer.

Gestion du stress : une manière plus prévisible de penser qu'à « Max Ratings »

De nombreux designs à longue durée de vie proviennent d'une gestion délibérée des catégories de stress, plutôt que de se fixer sur des chiffres maximaux absolus. La fiabilité sur le terrain dépend souvent d'un comportement stable dans des conditions extrêmes, car un fonctionnement cohérent est perçu comme une performance fiable.

Catégories de stress généralement suivies lors des revues de conception :

• Stress électrique (pics de tension, exposition prolongée ou répétée à l'avalanche)

• Stress thermique (température de jonction, cyclage de température)

• Stress dynamique (bords rapides provoquant des overshoot via une inductance/capacitance parasite)

Lorsque ces stress sont maîtrisés, le 2N5551 se comporte généralement de manière cohérente et prévisible au cours d'une longue durée de vie.

Facteurs de conditionnement et mécaniques qui influencent la conception (réécrit)

Le 2N5551 est largement vendu dans un boîtier TO-92 avec trois pattes en ligne, mais l'ordre des broches n'est pas parfaitement universel entre les fournisseurs et les familles de pièces. Les personnes qui assemblent ou réparent du matériel ont tendance à être strictes à ce sujet, car une incompatibilité d'agencement peut faire perdre des heures tout en ayant l'air presque correcte sur la table de travail.

Variabilité de l'agencement des broches : un petit détail qui cause une confusion disproportionnée

Le flux de travail pratique qui évite les erreurs évitables :

• Vérifiez l'agencement des broches dans la fiche technique pour le fabricant spécifique

• Confirmez l'orientation physique avant de souder

• Soyez particulièrement prudent lors du remplacement d'un transistor ayant une apparence similaire

Lorsque l'agencement est incorrect, les circuits peuvent partiellement fonctionner en raison d'une conduction de jonction non désirée, ce qui peut sembler trompeur pendant le dépannage et peut inciter à des cycles d'alimentation répétés qui ajoutent plus de stress.

Mécanique TO-92 : commodité d'isolation contre limites thermiques

Le boîtier plastique est électriquement isolant, ce qui simplifie les agencements denses et réduit les courts-circuits accidentels. Le compromis est la performance thermique : la plupart de la chaleur s'évacue par les pattes dans le cuivre du circuit imprimé et ensuite dans l'air environnant. Cela rend les choix d'agencement importants d'une manière facile à sous-estimer jusqu'à ce qu'une unité soit alimentée pendant une heure et que la température atteigne l'équilibre.

Détails d'agencement et d'assemblage qui influencent mesurablement la dissipation continue :

• Longueur et formation de pattes (des pattes plus courtes réduisent l'inductance parasitaire et améliorent également la conduction thermique vers le PCB)

• Surface en cuivre liée au nœud le plus chaud (souvent le collecteur, selon la topologie) pour répartir la chaleur modérément

• Proximité des composants (des résistances/régulateurs chauds à proximité peuvent augmenter l'ambiance locale autour du boîtier)

Habitude d'assemblage : traiter le TO-92 comme un matériel sensible à l'orientation, pas seulement comme un symbole

Une habitude pratique qui améliore les résultats du premier passage est de traiter le placement du TO-92 comme une contrainte mécanique qui mérite une discipline de processus. Un alignement cohérent des côtés plats, un étiquetage clair des empreintes et une vérification rapide de l'ordre des broches lors de l'assemblage tendent à réduire le travail de reprise, et ils réduisent également la probabilité de stress accidentel causé par un réseau de polarisation mal câblé.

Comportement thermique et performances à haute fréquence / bords rapides

La plage typique de fonctionnement/de stockage de la jonction est d'environ -55 °C à +150 °C, et plusieurs paramètres dérivent continuellement avec la température. Les schémas de polarisation qui se stabilisent automatiquement avec les conditions changeantes sont souvent préférés parce qu'ils maintiennent des performances plus cohérentes à travers différentes unités et changements de température.

Dérive thermique : Ce qui bouge et où cela fait le plus mal

Comportements typiques liés à la température autour desquels les ingénieurs se plannifient :

• VBE diminue d'environ 2 mV/°C à mesure que la température augmente

• Les courants de fuite augmentent avec la température

• Le gain de courant (β) peut changer avec la température et le point de fonctionnement

Ces changements deviennent plus visibles dans les réseaux de polarisation qui s'appuient sur des tensions de base fixes ou des résistances de haute valeur, où un petit changement électrique peut se traduire par un changement de courant de collecteur inconfortablement important.

Biais pour l'auto-correction : La dégénération de l'émetteur comme influence stabilisante

Une technique de stabilisation couramment utilisée est la dégénération de l'émetteur (une résistance d'émetteur). À mesure que le courant augmente, la tension d'émetteur augmente également, ce qui réduit VBE et abaisse à nouveau le courant. Cette approche améliore la cohérence entre les dispositifs et peut également améliorer la linéarité analogique.

Préférences de conception qui améliorent la cohérence à travers les températures :

• Utiliser des résistances d'émetteur pour introduire une rétroaction négative

• Réduire la dépendance à β lorsque la cohérence du biais est l'objectif, puisque β varie largement entre les dispositifs et les points de fonctionnement

Limites en haute fréquence / bords rapides : Deux mécanismes dominants

Effet Miller provenant de Cbc

La capacité collecteur-base couple le mouvement de la tension de sortie au signal d'entrée. Dans un amplificateur de tension à émetteur commun, cette capacité est multipliée par le gain et apparaît comme une plus grande capacitance d'entrée efficace, réduisant ainsi la bande passante et adoucissant les bords.

Stratégies d'atténuation couramment utilisées en pratique :

• Réduire l'impédance du collecteur pour diminuer l'effet amplifié par Miller

• Ajouter un petit condensateur de compensation intentionnellement pour contrôler le pôle dominant

• Utiliser un suiveur d'émetteur et/ou un cascode lorsque la bande passante et l'amplitude de tension sont exigées

Stockage de charge de saturation

Pousser le transistor fortement dans la saturation stocke une charge excessive dans la région de la base, et cette charge doit être évacuée avant que l'arrêt rapide soit possible. Lorsqu'elle n'est pas évacuée rapidement, les temps de chute s'allongent et les pertes de commutation augmentent, souvent d'une manière qui semble disproportionnée par rapport à la simplicité schématique.

Techniques couramment utilisées pour éviter un arrêt lent :

• Choisir des valeurs de résistance de base pour une correcte excitation en utilisant un β forcé contrôlé (souvent ~10–20, selon les objectifs de vitesse et de marge)

• Ajouter une pince Baker (réseau de diodes) pour limiter la profondeur de saturation et réduire la charge stockée

• Fournir un chemin de décharge base-émetteur (disposition de résistance/diode) pour tirer activement la charge pendant l'arrêt, surtout lorsque le pilote peut passer en haute impédance

Intention de conception : Décidez tôt entre linéaire ou commuté et pilotez en conséquence

Un état d'esprit qui tend à prévenir des résultats de vitesse décevants est de décider tôt si le dispositif est utilisé comme un amplificateur linéaire ou comme un commutateur, puis de le polariser et de le piloter pour correspondre à cette intention. De nombreux résultats frustrants proviennent de mélanger les attentes, poussant un étage dans une saturation profonde tout en s'attendant également à des bords collecteurs nets et semblables à des RF. Maintenir la zone de fonctionnement intentionnelle (linéaire pour la fidélité, non saturée ou légèrement saturée pour la vitesse) produit généralement un comportement qui semble à la fois plus rapide et plus prévisible lors de la validation.

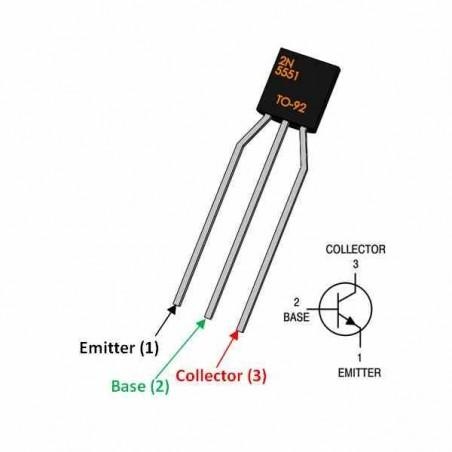

Configuration des broches 2N5551 et fonctions des terminaux

Le 2N5551 expose trois terminaux, émetteur, base et collecteur, et le circuit ne se comporte de manière prévisible que lorsque ces terminaux sont affectés aux bons nœuds. Un échange de leads est rarement un moment « oops qui compte à peine » ; cela peut pousser le dispositif dans une région de fonctionnement non souhaitée, déformer les calculs de biais originaux et augmenter les fuites de manière facile à manquer lors d'un rapide contrôle sur table. Dans des étages à haute tension, la même erreur peut également orienter le transistor vers des mécanismes de défaillance qui l'affaiblissent bien avant qu'il ne produise une défaillance évidente et propre.

Les symptômes semblent souvent normaux, ce qui peut rendre le dépannage difficile. Une construction qui semble souffrir d'une instabilité mystérieuse ou d'une dérive de biais étrange retrace souvent à quelque chose de douloureusement banal : le dessin TO‑92 supposé dans les notes de quelqu'un ne correspond pas à la pièce réelle en main, ou un lot mélangé comprend un ordre de leads différent.

Rôles électriques de chaque lead

Émetteur

Dans de nombreux étages NPN, l'émetteur se retrouve près de la référence locale (souvent la terre dans une configuration à bas niveau), et ce placement façonne la façon dont tout l'étage pense. Électriquement, le transistor répond à VBE et au courant de l'émetteur ; la tension de base à elle seule n'est pas la quantité qui maintient le comportement cohérent.

Une résistance d'émetteur est un moyen courant de rendre le courant de collecteur moins sensible à la dispersion du gain d'une unité à l'autre et à la dérive de température. À mesure que le courant augmente, la tension d'émetteur augmente avec elle, VBE diminue effectivement, et l'étage se retire naturellement, une boucle de rétroaction locale peu glamour mais très efficace qui empêche les choses de glisser dans des coins désagréables.

Il y a aussi une leçon pratique qui apparaît après suffisamment de prototypes : une petite résistance d'émetteur sépare souvent les circuits qui fonctionnent uniquement avec le joli transistor du haut du sac de ceux qui fonctionnent à travers des réels, des variations ambiantes et le vieillissement. Cette cohérence est généralement ressentie comme un soulagement lors de la mise en service, car elle réduit l'envie de continuer à échanger des pièces jusqu'à ce que le circuit cesse d'être capricieux.

Émetteur

L'émetteur est la terminal de contrôle, mais il se comporte comme une entrée pilotée par un courant avec des limites, pas comme un bouton qui règle le courant collecteur avec une parfaite répétabilité. En fonctionnement actif direct, le courant collecteur suit à peu près IC ≈ β × IB, mais β varie également avec le niveau de courant collecteur, la température de jonction, et les différences de processus entre les fabricants et même entre les lots.

Lorsque un schéma de polarisation « définit » le courant en se basant sur une hypothèse fixe de β, le circuit a tendance à dériver avec la température, à saturer plus tôt que prévu, ou à sembler incohérent d'une construction à l'autre. Une approche plus calme et plus répétable consiste à polariser de telle sorte que les résistances et la dégénérescence de l'émetteur dominent le point de fonctionnement, laissant β comme un détail secondaire plutôt que comme la base.

Cet état d'esprit permet souvent aux simulations et au matériel de s'aligner plus confortablement. Cela réduit également le besoin d'échanger plusieurs fois les transistors jusqu'à ce que le circuit commence à fonctionner correctement.

Collecteur

Le collecteur se connecte couramment à la charge ou à une résistance de collecteur, et c'est le nœud qui subit les plus grandes excursions de tension. Avec le 2N5551, cela a de l'importance car il est fréquemment choisi pour des travaux à petits signaux à haute tension, où le collecteur est plus exposé au stress VCE et aux surprises transitoires.

Dans des assemblages réels, le nœud collecteur est également où des overshoot et des oscillations apparaissent une fois que l'inductance de câblage, les charges réelles et les bords de commutation entrent en jeu. C'est une des raisons pour lesquelles un design peut sembler parfaitement acceptable sur un banc bien rangé, mais vieillir mal ou échouer de façon intermittente sur le terrain, ces pics supplémentaires n'apparaissent pas toujours lors de tests idéalisés, mais le collecteur doit toujours les endurer.

Comment confirmer l'identité des broches avant de construire (rapide, sûr, répétable)

Ne vous fiez pas à un diagramme de broches TO-92 générique

Avec la face plate d'un boîtier TO-92 vers vous, de nombreux variantes de 2N5551 sont présentées comme E–B–C de gauche à droite, mais ce schéma n'est pas quelque chose que vous pouvez supposer en toute sécurité chez tous les fabricants, sources de boîtier, ou révisions de marquage. La référence fiable est la fiche technique du fournisseur spécifique et l'ordre des broches lié au dessin du boîtier de ce fournisseur.

Cela peut sembler être une paperasse fastidieuse jusqu'à ce que vous ayez vécu l'alternative : des heures de retravail parce que le circuit fonctionne presque, en plus de l'inquiétude persistante que le transistor ait été partiellement stressé lors des tentatives échouées et soit désormais une responsabilité silencieuse.

Identification en mode diode avec multimètre (base d'abord, puis orientation)

Une méthode de vérification rapide utilise un multimètre en mode diode.

Étapes (gardées délibérément mécaniques pour qu'elles soient faciles à répéter sur un banc encombré) :

• Identifier la base : trouvez la broche qui montre une chute de diode vers chacune des deux autres broches lorsque la broche positive du multimètre est sur la base candidate (typique pour un NPN).

• Faire la distinction entre émetteur et collecteur : utilisez un multimètre/testeur de composants avec un mode hFE ou test de transistor si disponible, ou comparez le comportement dans un montage simple avec un courant de base connu et observez quelle connexion produit une conduction plus forte et une saturation plus propre.

L'étape de base est généralement simple car seule une broche est typiquement en polarisation directe vers les deux autres broches dans la direction attendue. La distinction entre émetteur et collecteur est plus subtile car les deux jonctions ressemblent à des diodes à de faibles courants d'essai, c'est précisément pour cela qu'un mode de test dédié, ou un petit montage en qui vous avez confiance, peut faire gagner du temps et éviter les doutes.

Cette habitude de vérifier avant de souder est populaire dans les laboratoires pour une raison : elle détecte les lots mélangés, les pièces réétiquetées, et les erreurs de format rapidement, lorsque corriger le problème est presque sans effort.

Pourquoi une identification erronée peut sembler fonctionner

Un transistor mal identifié peut tout de même conduire à faible courant car un comportement inverse actif et des chemins de fuite peuvent imiter une amplification faible. Cette illusion est ce qui rend l'erreur émotionnellement irritante : un rapide contrôle à faible tension peut passer, donnant un faux sentiment de clôture.

À mesure que la tension d'alimentation et l'amplitude du signal augmentent, le même circuit peut devenir bruyant, instable, ou soumis à stress, et la phase « cela fonctionne essentiellement » peut discrètement se transformer en point de départ pour des dommages latents.

Modes de défaillance et problèmes de performance causés par des erreurs de pinout

Échange de base-collecteur : comportement inverse-actif et polarisation qui ne reste pas stable

Si la base et le collecteur sont échangés, le dispositif peut fonctionner en mode inverse-actif avec un gain considérablement réduit. L'étage peut toujours transmettre un signal, ce qui peut induire en erreur le dépannage, mais les points de polarisation ont tendance à dériver, la distorsion augmente, et le comportement de saturation devient plus difficile à prédire.

Un effet en aval courant est l'augmentation de la dissipation : le circuit environnant peut solliciter le transistor davantage pour compenser le gain manquant, augmentant ainsi la température de jonction et éloignant encore plus les paramètres de ce que le design supposait.

Inversion émetteur-collecteur : marge de rupture plus fine et plus de fuite

Si l'émetteur et le collecteur sont inversés, la marge de rupture se rétrécit généralement et la fuite augmente souvent. Dans les conceptions à haute tension, cela devient particulièrement inconfortable, car la structure du côté collecteur est généralement conçue pour supporter une polarisation inverse plus élevée que le côté émetteur.

Le résultat pratique est qu'une tension nominale qui semblait confortable sur papier peut se comporter de manière fragile dans le matériel, surtout lorsque des transitoires sont présents et que l'environnement est moins indulgent qu'un banc d'essai contrôlé.

Stress de commutation : avalanche inattendue et dégradation retardée et difficile à expliquer

Dans les applications de commutation, un pinout incorrect peut pousser le transistor à entrer dans une avalanche non désirée lors de l'arrêt, ou lors d'événements de retour inductif. Le composant peut survivre aux premiers tests et accumuler des dommages, apparaissant plus tard comme une fuite accrue, plus de bruit, un gain réduit ou des seuils de commutation erratiques.

Ce comportement de défaillance retardée est une des raisons pour lesquelles une protection transitoire conservatrice est préférée au lieu de supposer que le silicium continuera à fonctionner normalement :

Les contre-mesures courantes incluent des snubbers, des dispositifs de limitation et une commande de base correctement conçue.

Une approche pratique de la conception : traiter le pinout comme une contrainte de fiabilité

La correction du pinout ne consiste pas seulement à faire passer un signal dès le premier jour. Il s'agit également de préserver la marge de tension, de maintenir le transistor dans la région de fonctionnement que le réseau de polarisation attendait, et d'éviter des mécanismes de stress qui ne se manifestent pas immédiatement.

Lorsque l'ordre des broches est traité comme une contrainte de conception vérifiée de deux manières, par la fiche technique du fournisseur et par une mesure rapide, la récompense est ennuyeuse au meilleur sens du terme : les prototypes, les unités de production et le comportement à long terme ont tendance à correspondre, et le circuit cesse de réserver des surprises désagréables après avoir quitté le banc.

Applications courantes du 2N5551 dans des circuits analogiques et de commutation

Le 2N5551 se sent généralement le plus à l'aise dans des circuits où la marge de tension et un comportement répétable l'emportent sur l'attrait d'un courant de pointe élevé, d'angles extrêmement rapides, ou de la recherche du dernier bit de gain RF. Il correspond souvent à des équipes qui préfèrent l'assemblage traversant, des composants que vous pouvez sonder facilement, et un dépannage qui ne se transforme pas en conjecture. Sur des rails d'alimentation plus élevés, il se comporte généralement avec moins de drame que les petits signaux BJT à basse tension, qui peuvent autrement vous pousser vers des dispositifs de limitation supplémentaires, des composants de protection supplémentaires, ou des réexamens du type “pourquoi celui-ci a-t-il échoué alors que les trois autres ne l'ont pas fait ?”.

Amplification de petits signaux (Audio, Capteurs, Étapes d'entrée)

Dans les étages amplificateurs de petits signaux, le 2N5551 s'adapte à des blocs de gain de tension en émetteur commun qui doivent tolérer une tension collecteur-émetteur plus élevée sans vivre sur le fil du rasoir. Une façon pratique de penser à la polarisation est de choisir une région de courant collecteur qui maintient une transconductance constante, car gm ≈ IC/VT. Lorsque gm se trouve dans une plage stable et prévisible, le gain, le comportement référencé à l'entrée, et la dérive de température semblent généralement plus uniformes d'une unité à l'autre, surtout lorsque le circuit est censé être reconstruit plus tard, entretenu sur le terrain, ou comparé à travers plusieurs cartes.

β n'est pas une promesse ; il peut varier largement (souvent de l'ordre de ~80 à 250 en fonction du lot, du circuit intégré et de la température). En raison de cette dispersion, les schémas de polarisation ont tendance à mieux vieillir lorsque le point de fonctionnement est principalement défini par des rapports de résistances et la résistance d'émetteur, au lieu de se fier à β comme s'il s'agissait d'un bouton fixe.

Une réalité pratique à un niveau bancaire est qu'un réseau de polarisation qui semble inébranlable dans un prototype unique peut dériver sur un petit lot d'appareils à moins que la dégradation de l'émetteur ne prenne réellement sa part du travail. Les conceptions destinées à être reproduites récompensent souvent ce style conservateur : le point DC se situe là où vous l'attendiez, et votre temps de dépannage reste concentré sur le circuit plutôt que sur la roulette des transistors.

La dégradation de l'émetteur achète généralement plusieurs avantages quotidiens qui se manifestent dans les mesures et les tests d'écoute :

Amélioration de la linéarité ; réduction de la distorsion ; sensibilité DC réduite aux variations des dispositifs ; autocompensation thermique via l'élévation de VE réduisant la commande VBE à mesure que l'IC monte.

Ce comportement thermique est important dans des enveloppes ordinaires où la chaleur s'accumule au fil du temps, ou lorsque le transistor se trouve près de parties plus chaudes (régulateurs, résistances de puissance, lampes). Dans ces situations, l'étage peut rester plus proche de son point de fonctionnement prévu plutôt que de dériver lentement dans un coin.

Pour l'audio à faible bruit et les entrées de capteurs, un courant collecteur modéré est souvent un point de départ plus calme que de pousser le courant juste pour extraire du gm supplémentaire. Un courant modéré réduit généralement l'auto-chauffage et évite de forcer les résistances environnantes, les sources de polarisation ou les sources de signal dans des régimes où leur propre bruit et comportement non idéaux deviennent plus difficiles à ignorer.

Le découplage a tendance à être plus bénéfique lorsqu'il est traité comme faisant partie de l'étage amplificateur plutôt que comme une réflexion générique après coup. La dérivation locale de l'alimentation placée près du chemin d'alimentation du transistor peut empêcher que l'impédance d'alimentation ne soit « entendue » comme un bourdonnement, ou « vue » comme une dérive lente du capteur.

Les nœuds à haute impédance méritent généralement un respect accru dans les constructions physiques. Des fils longs, des réseaux de résistances élevés, ou des références de masse qui errent peuvent transformer un schéma stable en collecteur de bourdonnement. L'une des réparations sur le terrain les plus satisfaisantes est également l'une des plus simples : raccourcir la course à haute impédance, fournir un retour plus explicite à proximité, et déplacer le condensateur de découplage pour qu'il ferme la boucle de courant localement plutôt que de traîner cette boucle sur la carte. Sur le papier, rien ne « change », pourtant sur la table d'essai le circuit peut soudainement se comporter comme la conception que vous pensiez avoir construite.

En pratique, l'étage à petit signal auquel vous finissez par faire confiance est souvent celui avec un gain un peu moins ambitieux mais plus stable à travers la température, la variation de l'alimentation et la dispersion des dispositifs. Le 2N5551 soutient bien cette approche : sa capacité VCE supérieure vous pousse vers des marges conservatrices, et ces marges tendent à réduire les surprises désagréables lors du démarrage, du branchement à chaud des câbles, ou d'événements de dépassement d'alimentation qui sont courants dans les systèmes réels.

Travail de commutation (Relais, décalage de niveaux, chaînes de LED)

Utilisé comme interrupteur, le 2N5551 peut gérer des charges modérées dans ses limites de courant et de puissance, et sa cote VCE plus élevée est un avantage sur des rails plus élevés ou dans un câblage qui produit des coups inductifs et des transitoires. Il est souvent sélectionné lorsqu'un transistor à tension inférieure exigerait soit des pièces de clamp supplémentaires soit échouerait de manière intermittente dans des installations où le câblage est long, la charge est désordonnée, ou l'environnement est électriquement bruyant.

Le choix de la résistance de base affecte fortement le comportement de commutation. Des valeurs beta forcées autour de 10 à 20 sont souvent utilisées pour maintenir une saturation fiable à travers les variations des dispositifs et les charges changeantes. Cela améliore la cohérence dans l'état actif, mais un courant de base excessif peut stocker une charge supplémentaire et ralentir le temps d'arrêt.

Lorsque cela se produit, les symptômes tendent à être très « humainement ennuyeux » dans le laboratoire : un relais qui se relâche lentement, des chaînes de LED qui fantomisent faiblement, des bords qui prennent des queues sur l'oscilloscope, ou une pièce qui fonctionne plus chaudement que prévu à des taux de commutation plus élevés. Si cela « fonctionne » à basse fréquence mais commence à se sentir collant à mesure que vous augmentez la vitesse, un pilotage de saturation excessif est un coupable commun.

Une saturation plus profonde abaisse généralement VCE(sat), mais elle ralentit également l'arrêt. Si le timing de l'arrêt fait partie du comportement du produit (temps de libération du relais, qualité des bords PWM, alignement des timings), il peut être plus confortable d'éviter une saturation profonde ou de fournir un chemin de décharge de la base.

Une résistance base-émetteur modeste améliore souvent le comportement à l'état éteint en éliminant la charge stockée et en réduisant la susceptibilité aux fuites ou au bruit couplé qui peut à moitié faire tourner le dispositif au moment où vous le souhaitez le moins.

Pour les charges inductives telles que les relais, la protection par défaut est une diode de flyback pour empêcher le collecteur de dépasser le niveau de défaillance. Cependant, une simple diode ralentit également la décroissance du courant et donc ralentit la libération. Si la vitesse de libération est importante, des réseaux de clamp qui permettent une tension de flyback plus élevée (mais contrôlée) sont couramment utilisés à la place.

Dans les systèmes de contrôle, ce compromis peut se manifester de manière difficile à « réfuter » avec la théorie : un relais s'ouvre proprement et de manière prévisible, tandis qu'un autre semble collant ou introduit un décalage de temporisation dans une séquence mécanique. L'approche de l'étau est souvent la différence.

Le succès du commutateur ne dépend pas uniquement du courant de pointe sur un graphique de fiche technique. Les assemblages réels introduisent des réalités thermiques : dissipation de l'emballage, flux d'air, surface de cuivre, température de l'enveloppe et cycle de service. Un circuit qui se comporte sur une platine peut fonctionner sensiblement plus chaud dans une boîte étroite, surtout si le dispositif passe plus de temps dans la région linéaire lors des transitions, ou si la charge augmente parfois.

Les conceptions qui laissent plus de marge de tension et traitent la dissipation de puissance avec un dérating confortable finissent souvent par être celles qui continuent de fonctionner après des semaines de cyclage thermique, lorsque la nouveauté est passée et qu'une seule stabilité compte.

Rôles audio et RF de base

Avec une fT d'environ 100 MHz, le 2N5551 peut servir dans des buffers RF, des oscillateurs et des étages FI, mais la disposition devient indissociable du comportement du circuit. Des traces courtes, des chemins de retour serrés et des zones de boucle contrôlées réduisent les rétroactions non voulues. À ces fréquences, il n'est pas inhabituel qu'un schéma qui semble totalement respectable oscille cependant si la construction physique crée des chemins de couplage parasitaires.

Les cas d'utilisation RF/Audio souvent regroupés sous ce même ensemble comprennent :

Buffers RF ; oscillateurs ; étages FI ; étages de pré-ampli à haute tension ; étages amplificateurs de tension (VAS).

Dans les étages de gain RF, la capacité Cbc multipliée par le facteur de Miller peut limiter la bande passante et ajouter un décalage de phase qui pousse l'étage vers l'instabilité. La dégénérescence de l'émetteur peut calmer ce comportement, généralement au détriment du gain, et de nombreux constructeurs trouvent que ce compromis est plus facile à accepter lorsque l'objectif est de garantir un fonctionnement répétable sur de multiples cartes et enveloppes.

La neutralisation peut également aider, mais elle exige une exécution soigneuse. Dans de nombreuses constructions pratiques, un étage à gain légèrement inférieur qui reste bien comporté lorsque le couvercle est installé, ou quand quelqu'un déplace un câble, s'avère être un meilleur choix d'ingénierie qu'un étage à gain plus élevé qui oscille parfois.

Quelques habitudes de construction tendent à réduire le comportement RF surprise :

Maintenir les chemins de rétroaction courts ; garder une référence de masse propre ; éviter les parcours à haute impédance près du nœud collecteur ; minimiser la zone des boucles dans les chemins sensibles.

Une leçon de bench récurrente est que déplacer un composant de quelques millimètres, ajuster un chemin de retour ou resserrer une boucle de masse peut mettre fin à une oscillation plus efficacement que de changer des lots de transistors ou de débattre des bins β.

Dans les circuits audio, le 2N5551 apparaît souvent dans des étages de pré-amplificateur à haute tension ou des étages amplificateurs de tension. La notation VCE supplémentaire aide à éviter le clipping ou la défaillance pendant de grandes oscillations de tension et lors des transitoires de démarrage. En termes quotidiens, cette marge tend à rendre le circuit plus calme : les rails peuvent monter de manière inégale, les charges peuvent se déconnecter momentanément, et le transistor est moins susceptible d’être poussé dans des conditions de stress qui se manifestent ensuite par des bruits intermittents, des dérives ou une performance dégradée.

Le bénéfice le plus constant du 2N5551 est à quel point il permet souvent à un nœud à haute tension de rester simple. Lorsque le choix du transistor réduit l'envie d'ajouter des clamps partout, adoucit la sensibilité aux dépassements de rail et reste serein sous un biais conservateur, la validation a tendance à aller plus vite et l'entretien à long terme à être moins frustrant, car le circuit a moins de comportements limites attendant le mauvais jour et la mauvaise température.

Comment améliorer la fiabilité du 2N5551 et prévenir les pannes

Un comportement fiable du 2N5551 provient de traiter la tension, le courant et la température comme un ensemble de contraintes couplées plutôt que trois cases indépendantes à cocher. De nombreux échecs sur le terrain « inexpliqués » se produisent dans des conceptions qui semblent conformes au jour de lecture d'une fiche technique, mais qui perdent tout confort une fois que des formes d'onde réelles, des transitoires et des enveloppes plus chaudes que prévu entrent en jeu. Dans un petit boîtier TO-92, de courtes impulsions de stress et de petits choix de disposition peuvent avoir des conséquences disproportionnées, et c'est cette inadéquation d'où provient beaucoup de frustration.

Gardez la tension, le courant et la puissance à l'intérieur d'une marge de fonctionnement pratique

Visez à concevoir avec de l'espace de respiration au lieu de planer près des limites publiées. Garder VCE bien en dessous de ~160 V et IC bien en dessous de ~600 mA réduit généralement le nombre de surprises du type ça a fonctionné hier, surtout lorsque le circuit est commuté, pulsé ou déployé dans un environnement plus chaud que le laboratoire.

L'arithmétique rapide reste un bon départ :

PD ≈ VCE × IC

La nuance qui compte à maintes reprises dans les constructions réelles est que VCE et IC restent rarement constants. Pendant les transitions de commutation, les deux peuvent être substantiels en même temps, produisant de brèves explosions de dissipation qui ne se manifestent pas dans les calculs à l'état stationnaire. Si vous ne validez que des points DC, il est facile de se sentir confiant, puis de se demander plus tard pourquoi le dispositif fonctionne plus chaud que l'intuition ne le suggère.

La réduction de température se manifeste dans la pratique par une différence entre "stable sur banc" et "stable installé". Un circuit qui se comporte calmement dans l'air libre peut devenir erratique après être monté dans une petite boîte : l'ambiance augmente, le flux d'air s'affaiblit et le chemin thermique de l'emballage TO-92 vers l'environnement devient moins tolérant. Concevoir pour une température de jonction inférieure tend à porter ses fruits sous forme de moins de dérive, de points de biais plus stables et de moins de retours intermittents.

Les charges inductives et à haute impédance méritent une scepticisme supplémentaire car elles peuvent générer des pics qui dépassent VCE même lorsque le rail DC semble calme. Une surtension non contrainte est une cause racine commune, il est donc utile de la limiter intentionnellement.

Options de contrôle de pics courantes :

• Snubber RC à travers la charge ou à travers le transistor pendant la commutation inductive

• Diode de récupération où la polarité le permet (relais/ou coils), en utilisant des diodes appropriées et rapides lorsque les taux de montée sont élevés

• Réseaux de clamp qui limitent VCE à un plafond défini

• Boucles de câblage serrées et chemins de retour compacts pour réduire l'inductance parasitaire qui convertit di/dt en dépassement de tension

Du point de vue du coût et des retravailles, un petit réseau de clamp est souvent un échange plus propre que de compter sur une marge non spécifiée ou d'espérer qu'une avalanche occasionnelle soit probablement acceptable. Même lorsque le stress ne provoque pas une défaillance immédiate, des coups répétés peuvent accumuler la dégradation et réduire silencieusement la fiabilité à long terme.

Gérer la chaleur à l'avance dans un emballage TO-92

Le TO-92 est pratique à placer et à souder à la main, mais il chauffe rapidement car la masse thermique est limitée et le chemin de dissipation de la chaleur du die est modeste. Une stratégie qui empêche l'accumulation de chaleur produit généralement des résultats plus prévisibles que d'essayer de "retirer la chaleur" après que le point de fonctionnement soit déjà agressif.

Leviers de contrôle thermique qui tendent à mieux fonctionner lorsqu'ils sont appliqués ensemble :

• Réduisez le courant continu lorsque cela est faisable, en particulier à des VCE plus élevés

• Évitez les régions de fonctionnement où le dispositif passe un temps considérable avec à la fois un VCE non trivial et un IC non trivial (un schéma souvent causé par une commutation sous-entrainée)

• Étalez la chaleur dans le PCB avec plus de cuivre sur les connexions collecteur/émetteur (des traces plus larges et de petites zones de cuivre autour des broches peuvent réduire mesurablement l'augmentation de température sans dissipateur thermique)

• Gardez les composants sensibles à la chaleur éloignés du transistor pour éviter de relever localement la température ambiante autour de l'emballage

Lorsque la dissipation de puissance reste dans la plage de quelques centaines de milliwatts pendant de longues périodes, changer pour un emballage plus grand est souvent plus facile que d'améliorer les méthodes de refroidissement. Des emballages tels que TO-126, TO-220, SOT-223 ou DPAK peuvent abaisser la température de jonction, améliorer la cohérence et réduire la sensibilité aux flux d'air et aux différences de disposition. Un jeu thermique supplémentaire se manifeste fréquemment par une meilleure stabilité électrique, et pas seulement par une diminution nette des défaillances.

Évitez les pièges de haute fréquence et de polarisation qui échouent silencieusement

Beaucoup de transistors à petit signal soufflés ne sont pas victimes d'événements de surtension dramatiques ; ce sont des victimes d'hypothèses raisonnables qui ne tiennent pas compte des variations de température, de tolérance ou de bords de commutation. Le 2N5551 peut être tolérant, mais certaines erreurs se reproduisent suffisamment souvent pour qu'il vaille la peine de les considérer comme des schémas, et non comme des exceptions.

Ne supposez pas que le brochage correspond à d'autres pièces TO-92 similaires

Les corps TO-92 peuvent sembler identiques tout en utilisant des ordres de broche différents (E-B-C vs. C-B-E, etc.). Une construction mal câblée peut sembler partiellement fonctionnelle à faible charge, puis se désagréger lorsque le courant, la tension ou la température augmentent. Confirmez le brochage dans la fiche technique du fabricant spécifique pour la marquage exact, et traitez les substitutions avec prudence jusqu'à validation sur banc dans des conditions réalistes.

Ne polarisez pas en utilisant un seul nombre β (hFE) et attendez-vous à ce qu'il reste constant

Dimensionner le courant de base à partir d'une seule valeur de "gain typique" est un moyen classique de se retrouver avec un circuit qui se comporte différemment d'une unité à l'autre. Le gain varie avec le courant de collecteur, la température et l'écart de production.

Approches de polarisation qui se comportent généralement mieux :

• Commutation : utilisez une beta forcée (fournissez délibérément plus de courant de base que ce qu'implique typiquement une estimation de hFE) afin que la saturation se produise toujours dans les pires conditions de composants et de températures

• Analogique : utilisez la dégénération de l'émetteur et la rétroaction pour que le point de fonctionnement dépende davantage des rapports de résistance que du gain du transistor

Les conceptions qui s'appuient sur "le gain du transistor sera d'environ X" dérivent souvent, se déforment plus tôt que prévu ou deviennent fragiles lorsque la température change ou que les composants sont échangés.

Ne conduisez pas la base directement depuis la logique sans une résistance

Une résistance de base empêche la jonction base-émetteur de tirer un courant incontrôlé, ce qui peut stress la broche de conduite et le transistor. Choisissez une valeur qui établit un courant de base délibéré tout en respectant les attentes de vitesse de commutation. Dans de nombreux cas pratiques, augmenter légèrement la résistance améliore la robustesse avec peu de pénalité réelle, car cela réduit le surpassement excessif de la base et le chauffage qui en découle.

Ne négligez pas le comportement de coupure et les effets secondaires de la saturation profonde

La saturation profonde peut ralentir la coupure en raison de charges stockées. Cette coupure plus lente prolonge le chevauchement de la tension et du courant pendant les transitions, et ce chevauchement se traduit directement par des pertes de commutation supplémentaires et une élévation de température. Si la vitesse de commutation (ou simplement le maintien du dispositif plus frais) est importante, des techniques comme les suivantes aident souvent.

Options de contrôle de coupure et de saturation :

• Limitez la saturation en évitant un surpassement excessif de la base

• Ajoutez un clamp de Baker ou un réseau de diodes pour maintenir le transistor hors de la saturation profonde

• Fournissez un chemin de décharge de charge de base (résistance base-émetteur ou un tirage actif)

Une leçon de dépannage qui semble étonnamment cohérente : lorsqu'un transistor "simple switch" fonctionne plus chaud que prévu, le coupable est souvent la perte de transition due à une coupure lente plutôt que à la dissipation continue que vous avez d'abord calculée.

Ne considérez pas l'avalanche comme un comportement opérationnel normal

Même si une avalanche occasionnelle ne détruit pas immédiatement le transistor, des événements d'avalanche répétés le dégradent généralement au fil du temps. Cette dégradation peut se manifester par des fuites plus importantes, un gain réduit ou des pannes précoces difficiles à reproduire lors du débogage. Garder l'avalanche rare — ou la concevoir avec des clamps — conduit généralement à un comportement plus calme à long terme et moins de défauts intermittents.

Dans l'ensemble, les circuits qui tiennent le coup en utilisation réelle font généralement trois choses de manière cohérente : ils laissent de la place pour respirer électriquement et thermiquement, ils contraignent les transitoires au lieu de les tolérer, et ils rendent le comportement de conduite de la base prévisible sous les pires parties et températures. Cette combinaison a tendance à survivre non seulement à une configuration de banc propre, mais aussi à des mois de fonctionnement dans des environnements chauds, bruyants et légèrement imparfaits.

Comparaison 2N5551 vs 2N2222 vs BC547

Changer pour un transistor similaire ne se déroule généralement en douceur que lorsque les vraies contraintes correspondent encore, pas seulement la catégorie marketing ou l'étiquette générale vague. De nombreuses décisions de substitution semblent évidentes sur le bureau et deviennent ensuite troublantes sur le banc, car les pires moments du circuit ne s'affichent presque jamais dans un schéma soigné.

Une comparaison bien fondée commence généralement par énoncer les extrêmes de fonctionnement, puis vérifie si le dispositif candidat y reste à l'aise, y compris les transitions difficiles où les choses deviennent brièvement chaotiques.

• Contraintes de tension (niveau DC + pics + oscillations)

• Courant de collecteur (moyenne + crête + forme d'impulsion)

• Comportement de commutation/analogique (vitesse, capacités, bande passante, stabilité)

• Réalité thermique (emballage, cuivre PCB, circulation d'air, température ambiante)

Dans le dépannage quotidien, les substitutions échouées remontent souvent à deux schémas : (a) la capacité collecteur-émetteur est dépassée silencieusement pendant un transitoire, ou (b) le dispositif fonctionne plus chaud que ce que l'emballage et le circuit imprimé peuvent dissiper avec le temps. Regarder "ce que le nœud peut faire à son pire" tend à révéler plus que la comparaison des numéros de pièces par popularité.

2N5551 vs. 2N2222

Où le 2N5551 se sent généralement plus à l'aise

Le 2N5551 est couramment privilégié lorsque le circuit doit fonctionner avec une tension de collecteur plus élevée, car il est souvent noté autour de 160 V VCE. Cette note n'est pas seulement un élément de ligne ; elle fixe effectivement la quantité d'abus que le transistor peut tolérer lorsque l'alimentation est supérieure à ce qui est attendu, lorsque la charge est inductive ou lorsque le câblage/les dispositions injectent des pics brusques qui sont faciles à sous-estimer jusqu'à ce que vous les observiez au scope.

Des tensions d'alimentation élevées, des charges inductives, de longs câblages et des dépassements de commutation rapides nécessitent souvent des classifications de tension similaires à celles du 2N5551. Dans les systèmes pratiques, le câblage de production, l'activité des connecteurs et les modifications de disposition peuvent créer des conditions qui diffèrent des premiers prototypes, ainsi une marge de tension supplémentaire est souvent préférée.

Où le 2N2222 s'intègre généralement mieux, et où il commence à sembler fragile

Le 2N2222 est largement utilisé pour des travaux à faible tension, souvent avec un VCE maximum d'environ 40 V, et il a gagné sa réputation dans la commutation générale. Dans de nombreuses conceptions à faible tension, il peut être un choix simple et rassurant, jusqu'à ce que le nœud de collecteur soit autorisé à s'approcher de son plafond.

Il peut bien fonctionner dans des rôles courants à faible tension, surtout lorsque la tension est bien bornée et que la protection est gérée de manière réfléchie.

Interface numérique à faible tension

Pilotage de relais ou de solénoïdes sur des rails modestes (avec protection contre le retour effectuée correctement)

Commutation de petits signaux où les excursions de tension sont limitées et répétables

Certaines variantes sont suffisamment rapides pour de nombreuses tâches de commutation, mais la vitesse ne couvre pas une classification de tension qui est dépassée lors des événements réels. Une fois que le collecteur peut plausiblement voir des excursions au-dessus de la classification  séquencement de mise sous tension, connexion de câble à chaud, coup de kick inductif ou oscillation sur de longues pistes,  le comportement passe souvent de « semble bien » à « échoue de manière intermittente », ce qui peut être l'un des modes de défaillance les plus chronophages à poursuivre.

Ce qui décide généralement du résultat

• Comportement transitoire vs. confort en régime permanent

Beaucoup de circuits semblent parfaitement bien se comporter lors de l'analyse DC et montrent ensuite de brusques surprises de tension pendant la commutation. Les charges inductives, les enroulements de transformateur, les longs faisceaux et les nœuds légèrement amortis peuvent générer des pics qui ne se révèlent pas si vous ne comparez que les valeurs nominales des rails.  En cas d'incertitude, l'onde transitoire est considérée comme la principale référence car elle révèle rapidement le comportement réel du circuit.

• Dissipation et marge thermique dans la construction réelle

Même avec un courant modeste, un chevauchement de courant et de VCE au mauvais moment peut augmenter la dissipation suffisamment pour avoir de l'importance. Un échange qui respecte le chiffre de courant sur papier mais fonctionne plus chaud dans l'enceinte peut décaler le gain, ajuster les points de polarisation et vieillir d'une manière qui semble aléatoire des mois plus tard. Ce dérive peut être subtile, et c’est exactement le genre de subtilité qui pousse les ingénieurs à remettre en question tout le reste en premier.

• Comportement du gain à la courant de fonctionnement

Les deux parties amplifieront, mais leurs profils hFE en fonction du courant et de la température peuvent différer d'une manière qui apparaît à la limite de la conception. En commutation, une faible marge de beta forcée peut ralentir l'arrêt et ajouter de la chaleur pendant les transitions ; dans les étapes analogiques, cela peut déplacer les points de fonctionnement et altérer la distorsion. Lorsqu'une conception est presque saturée ou à peine polarisée, ces différences cessent d'être académiques.

• Une mentalité de limite pour VCE

Une habitude pratique qui tient le coup est de traiter le classement VCE comme une frontière que vous évitez de franchir, pas un nombre que vous essayez d'approcher efficacement. Si le nœud de collecteur peut réalistement grimper à des dizaines de volts au-dessus de 40 V, même pour de courts intervalles, le 2N5551 tend à sembler être le choix le plus calme. Cela se manifeste souvent dans les équipements mixtes où les rails semblent stables sur le papier mais dépassent lors des déconnexions de charge ou lorsque plusieurs alimentations augmentent à des rythmes différents.

Utilisez la marge de tension comme un filtre précoce, car les pannes les plus difficiles à diagnostiquer se produisent souvent dans les moments entre états permanents, démarrage, arrêt, étapes de charge et événements de connecteur. Choisir le transistor qui maintient ces moments dans une enveloppe confortable rapporte généralement plus que de s'appuyer sur une option générale familière.

2N5551 contre BC547

Ce que la classe BC547 est communément bonne à faire, et ce qu'elle n'aime pas naturellement

Les pièces de la classe BC547 sont généralement des transistors à petit signal à faible tension (souvent autour de 45 V VCE max) destinés à une amplification légère et une commutation à faible courant. Dans des environnements à faible tension, elles peuvent être agréables à utiliser car le comportement est prévisible et les suppositions du circuit sont faciles à maintenir intactes.

Ils brillent souvent dans les types de circuits suivants lorsque les variations de tension restent modestes et bien contrôlées.

• Préamplificateurs audio basse tension

• Étages frontaux de capteur

• Interfaçage logique de petit niveau et commutation légère

L'endroit où ils deviennent inconfortables est tout nœud qui peut voir un coup inductif ou des rails de haute tension à moins que le circuit ne soit délibérément verrouillé et vérifié. Si l'approche de protection est probablement bonne, cette incertitude a tendance à se manifester plus tard comme des échecs sporadiques, ce qui est rarement un résultat satisfaisant.

Où le 2N5551 gagne généralement en tolérance environnementale

Le 2N5551 est généralement le candidat le plus fort lorsque le collecteur doit tolérer des variations de tension plus importantes, telles que des étages analogiques haute tension, des décalages de niveau, ou des ponts vers des domaines de haute tension. Dans ces rôles, le classement VCE plus élevé est souvent ce qui sépare un design qui semble stable à travers des variations de câblage d'un qui ne fonctionne bien que dans des conditions de laboratoire idéales.

• Étages analogiques haute tension

• Décalage de niveau et interfaçage haute tension

• Nœuds exposés à des pics induits par le câblage ou à des variations du monde réel plus larges

Comment choisir une liste de contrôle qui évite la plupart des mauvaises substitutions

La sélection se déroule plus facilement lorsqu'elle est guidée par des limites concrètes plutôt que par des étiquettes à but similaire. Les points de contrôle suivants transforment une substitution floue en une décision que vous pouvez défendre plus tard, même si le circuit se comporte différemment à travers les montages.

• VCE en cas de pire scénario, y compris les transitoires

Calculez ou mesurez le VCE maximum pendant le fonctionnement normal, le démarrage/l'arrêt, et les événements proches de la panne sans être des pannes réelles (par exemple, déconnexion de charge). Si le nœud est vraisemblablement proche de 45 V, un appareil de type BC547 devient un choix à risque plus élevé, sauf si le verrouillage est prouvé par des mesures. Si le nœud peut monter bien au-delà, la classification 2N5551 devient généralement la référence la plus logique.

• Courant de collecteur requis

Vérifiez à la fois le courant moyen et le courant de pointe pendant les transitions, la charge des condensateurs, les pointes de courant, ou les courts impulsions. De nombreux circuits semblent corrects sur la table de test parce que les pointes sont brèves, mais la répétition peut encore générer de la chaleur et du stress au fil du temps. Les pointes qui ne durent pas longtemps durent souvent suffisamment longtemps pour poser des problèmes thermiques lorsqu'elles se produisent des milliers ou des millions de fois.

• Dissipation continue et de pointe dans le vrai boîtier

Estimez le pire recoupement en utilisant P ≈ VCE × IC au moment où les deux sont élevés. Ensuite, mappez cela sur les limites thermiques du boîtier et l'environnement réel de la carte. Un appareil TO-92 sur un PCB chaud et fermé dissipe généralement la chaleur beaucoup moins efficacement que ce que les chiffres du datasheet laissent entendre, surtout sans une surface de cuivre généreuse.

• Besoins en bande passante, vitesse et stabilité

Dans les amplificateurs et les commutations rapides, les capacités et le gain-bande passante façonnent la stabilité et le comportement des bords. Un transistor qui semble électriquement plus robuste peut toujours déclencher des oscillations ou des bords lents si le circuit a été implicitement accordé autour d'un profil de capacité différent. Lorsque la stabilité est sensible, la validation de la forme d'onde au niveau réel du circuit est souvent plus fiable que de dépendre uniquement des spécifications de bande passante nominales pour prédire le comportement dynamique.

Lorsque ces quatre éléments sont notés avec des chiffres réels, la décision cesse généralement de sembler subjective. Les designs qui vieillissent bien sont ceux qui traitent le transistor non comme un échange de commodités, mais comme une pièce dont le stress de tension, les conditions thermiques et l'environnement transitoire interagissent et sont évalués ensemble.

Conclusion

Le 2N5551 est un transistor à petit signal fiable pour les circuits qui nécessitent une gestion de haute tension et un fonctionnement stable à long terme. Dans les circuits pratiques, son utilité provient moins du gain brut ou de la capacité de courant et plus de la marge de tension, du fonctionnement prévisible et de la tolérance aux conditions transitoires du monde réel qui apparaissent souvent lors des commutations, des démarrages, des changements de câblage et du fonctionnement à long terme. L'utilisation réussie du dispositif dépend d'un design de tension et thermique conservateur, d'un biais approprié, d'un comportement de commutation contrôlé, d'une protection transitoire et d'une attention minutieuse à la configuration des broches et à la disposition du PCB. Lorsqu'il est appliqué dans des limites de fonctionnement réalistes et soutenu par de bonnes pratiques de gestion du stress, le 2N5551 offre des performances fiables dans les applications d’amplification analogique, de commutation, d’interfaçage et de gestion de signal à haute tension.

Questions Fréquemment Posées [FAQ]

1. Pourquoi le 2N5551 est-il souvent préféré aux transistors à petit signal courants dans les circuits haute tension ?

Le 2N5551 est couramment choisi car il offre une meilleure tolérance à la tension collecteur-émetteur que de nombreux BJTs standart à petit signal. Avec un VCEO typique d'environs 160 V, il peut supporter des pics transitoires, des coups de retour inductifs, des dépassements au démarrage et des conditions de commutation haute tension qui feraient entrer des transistors à basse tension comme le 2N2222 ou le BC547 en rupture. Dans des conceptions pratiques, cette marge de tension supplémentaire réduit souvent les pannes intermittentes et améliore la stabilité à long terme dans des conditions d'exploitation réelles..

2. Comment les pics de tension transitoires influencent-ils la fiabilité à long terme dans les circuits 2N5551 ?

Les événements transitoires déterminent souvent la fiabilité du transistor plus que les niveaux de tension en régime permanent. Les charges inductives, le branchement à chaud des câbles, les oscillations causées par l'inductance et la capacitance parasites, et le dépassement de commutation peuvent momentanément élever la tension du collecteur bien au-delà de la ligne d'alimentation nominale. Même si la tension de fonctionnement moyenne semble sûre, un stress transitoire répété peut progressivement dégrader le transistor par des effets d'avalanche, la croissance des fuites ou la fatigue thermique. Des protections contre les transitoires, des diodes TVS, une protection par flyback et un derating conservateur sont couramment utilisés pour contrôler l'énergie transitoire..

3. Pourquoi la gestion thermique est-elle particulièrement importante pour le 2N5551 dans un boîtier TO-92 ?

Bien que le 2N5551 puisse gérer des niveaux de tension et de courant modérés, le boîtier TO-92 a une capacité de dissipation thermique limitée. L'évacuation de la chaleur dépend fortement de la surface en cuivre du PCB, du flux d'air, de la conduction des broches et de la température de l'enveloppe. Même un courant collecteur modéré peut produire un échauffement significatif de la jonction lorsqu'il est combiné à des conditions de haute VCE. Dans des systèmes réels, le stress thermique s'accumule souvent lentement, entraînant un dérive de polarisation, une instabilité de gain, ou une dégradation de la fiabilité à long terme avant qu'un échec catastrophique ne se produise..

4. Comment l'effet Miller limite-t-il les performances à haute fréquence dans les étages amplificateurs du 2N5551 ?

Dans les configurations d'amplificateur à émetteur commun, la capacité collecteur-base (Cbc) est multipliée par le gain en tension grâce à l'effet Miller. Cela crée une capacitance d'entrée effective beaucoup plus grande, réduisant la bande passante et ralentissant la réponse des bords. À mesure que l'oscillation de la tension collecteur augmente, le feedthrough et le décalage de phase deviennent plus visibles, provoquant parfois des oscillations ou une instabilité inattendue. La réduction de l'impédance collecteur, la dégénérescence de l'émetteur et les circuits cascode sont couramment utilisés pour contrôler ces effets dans des applications à plus haute fréquence..

5. Pourquoi une identification incorrecte des broches sur le 2N5551 peut-elle générer des symptômes de dépannage trompeurs ?

Un 2N5551 mal câblé peut encore conduire légèrement, car un fonctionnement en inverse actif et des chemins de fuite peuvent ressembler à une amplification faible. Cela peut créer des symptômes trompeurs où le circuit fonctionne presque, faisant concentration du dépannage sur la polarisation ou la stabilité au lieu des connexions de broches incorrectes. Cependant, à mesure que la tension et le courant augmentent, la marge de rupture s'effondre, les fuites augmentent, et le stress thermique augmente de manière spectaculaire. Vérifier correctement l'orientation de l'émetteur, de la base, et du collecteur avant l'assemblage permet donc d'éviter de nombreuses pannes difficiles à diagnostiquer..

6. Pourquoi la dégénérescence de l'émetteur est-elle fréquemment utilisée dans les conceptions d'amplificateurs analogiques 2N5551 ?

La dégénérescence de l'émetteur introduit une rétroaction négative locale grâce à une résistance d'émetteur. À mesure que le courant collecteur augmente, la tension de l'émetteur augmente également, réduisant ainsi l'entraînement base-émetteur effectif et stabilisant le point de fonctionnement. Cela améliore la stabilité thermique, réduit la distorsion, minimise la sensibilité à la variation du gain du transistor, et crée des performances plus répétables à travers les differences de température et de fabrication. Dans la conception pratique des amplificateurs, la dégénérescence de l'émetteur sépare souvent les circuits stables prêts pour la production des prototypes qui ne se comportent correctement que dans des conditions idéales..

7. Qu'est-ce qui provoque un comportement de coupure lent lorsque le 2N5551 est fortement saturé pendant la commutation ?

Une saturation profonde stocke une charge excédentaire à l'intérieur de la région de base du transistor. Avant que le transistor puisse complètement s'éteindre, cette charge stockée doit être évacuée, retardant ainsi la décroissance du courant collecteur et augmentant les pertes de commutation. Le résultat peut apparaître sous forme de bords flous, de délais de libération des relais, de fantômes LED, ou d'échauffement excessif à des fréquences de commutation plus élevées. La réduction forcée du gain, les résistances de décharge base-émetteur, et les circuits de clamp de Baker sont couramment utilisés pour améliorer la vitesse de commutation et réduire les pertes de saturation..

8. Pourquoi le 2N5551 surpasse-t-il souvent les transistors de classe BC547 dans des environnements électriquement bruyants ?

Les dispositifs de classe BC547 sont généralement optimisés pour des applications à faible tension et à faible signal, et fonctionnent généralement autour des limites de 45 V VCE. Dans des environnements bruyants impliquant un câblage long, des charges inductives ou des rails à tension plus élevée, des pics transitoires peuvent facilement approcher ou dépasser ces limites. La tolérance en tension considérablement plus élevée du 2N5551 lui permet d'absorber le stress électrique du monde réel plus confortablement, améliorant ainsi la fiabilité dans des applications telles que le décalage de niveau, les étages analogiques haute tension et les circuits de commutation industriels.

9. Pourquoi le gain du transistor (β ou hFE) est-il considéré comme peu fiable comme base principale de polarisation ?

Le gain du transistor varie avec le courant de collecteur, la température, le processus de fabrication et le lot de dispositifs. Les conceptions qui dépendent fortement d'une seule valeur « typique » de hFE dérivent souvent, se saturent de manière incohérente ou se comportent différemment d'une unité à l'autre. Des circuits plus stables utilisent plutôt des réseaux de résistances, une dégénérescence de l'émetteur et des rétroactions pour établir les points de fonctionnement indépendamment de la variation du gain du transistor. Cette approche améliore la cohérence pendant la production, l'entretien et le fonctionnement à long terme.

10. Comment le 2N5551 équilibre-t-il la simplicité pratique avec la capacité à haute tension dans des conceptions réelles ?

Le 2N5551 combine une tolérance en tension relativement élevée avec un boîtier à travers de trou TO-92 simple et peu coûteux, qui reste facile à prototyper, souder, remplacer et dépanner. Cela le rend particulièrement attrayant pour les étages analogiques, les réseaux de commutation, les travaux de réparation et les projets de retrofitting où il faut une gestion fiable de haute tension sans passer à des solutions de transistors plus grands ou plus complexes. Sa valeur provient souvent moins d'une performance extrême que de la fourniture d'un comportement stable et indulgent dans des conditions réelles imparfaites.
