Cellules solaires en silicium amorphe : structure, principe de fonctionnement et applications

Les cellules solaires en silicium amorphe sont des dispositifs photovoltaïques à couche mince qui utilisent très peu de silicium tout en offrant une fabrication flexible, à faible coût et de grande surface. Elles fonctionnent bien sous une lumière faible, diffuse et intérieure, les rendant utiles pour les calculatrices, les capteurs, les panneaux intégrés au bâtiment et les modules solaires légers. Cet article explique leur structure, leur principe de fonctionnement, leur processus de fabrication, leur comportement de dégradation, les facteurs d'efficacité et leur développement futur.

Catalogue

Caractéristiques des cellules solaires en silicium amorphe

Les cellules solaires en silicium amorphe sont un type important de technologie photovoltaïque à couche mince. Contrairement aux cellules solaires en silicium cristallin, qui nécessitent des plaquettes de silicium relativement épaisses, les cellules en silicium amorphe utilisent une couche de semi-conducteur extrêmement mince pour absorber la lumière du soleil et générer de l'électricité. Lors de la fabrication, le film semi-conducteur est déposé directement sur une surface de substrat dans un environnement contrôlé, réduisant la consommation de matériel et simplifiant la production.

Parce qu'une petite quantité de silicium est requise, la technologie du silicium amorphe offre des avantages en matière de coût de fabrication, de flexibilité de production et de fabrication de grande surface. Ces cellules maintiennent également un fonctionnement stable dans une large gamme de conditions d'éclairage, y compris sous un faible ensoleillement, par temps nuageux et en intérieur. Ensemble, ces caractéristiques ont fait des cellules solaires en silicium amorphe une technologie établie au sein de l'industrie photovoltaïque à couche mince.

Coût de fabrication faible

L'un des avantages les plus significatifs des cellules solaires en silicium amorphe est leur faible coût de fabrication. Cet avantage commence avec le matériau lui-même. Le silicium amorphe a une forte capacité à absorber la lumière du soleil, permettant à une couche de semi-conducteur très mince de capter une grande partie de l'énergie lumineuse entrante. Dans de nombreux designs, une épaisseur de film d'environ 1 μm est suffisante pour une absorption efficace de la lumière, tandis que les cellules solaires en silicium cristallin conventionnelles nécessitent généralement des plaquettes de silicium d'environ 200 μm d'épaisseur.

La différence dans l'utilisation des matériaux devient particulièrement importante lors de la production à grande échelle. La fabrication de cellules en silicium cristallin implique de faire croître des lingots de silicium et de les couper en plaquettes, des processus qui consomment des quantités substantielles de matières premières et d'énergie. En revanche, les cellules en silicium amorphe sont produites en déposant des films minces directement sur des substrats, réduisant la consommation de silicium et minimisant le gaspillage de matériel.

La principale matière première utilisée lors du dépôt est le gaz silane (SiH₄). Ce gaz est disponible dans le commerce, peut être fourni en grandes quantités et est généralement moins cher que les plaquettes de silicium purifiées utilisées dans la fabrication de silicium cristallin. Durante la production, le silane est introduit dans une chambre de dépôt sous des conditions contrôlées, où il se décompose et forme une fine couche de silicium sur la surface du substrat. La disponibilité et le coût abordable de ce matériau contribuent à des coûts de production plus bas.

Étant donné que les wafers de silicium représentent une part significative des coûts des modules en silicium cristallin, réduire la dépendance aux wafers peut améliorer considérablement l'économie de fabrication. En conséquence, la technologie du silicium amorphe fournit une solution pratique pour les applications où une génération d'énergie photovoltaïque économiquement viable est requise.

Pertinence pour la fabrication à grande échelle

Les cellules solaires en silicium amorphe sont particulièrement adaptées à la production de grandes surfaces et de volumes élevés. Leur structure est généralement formée par des processus de dépôt de films minces, où plusieurs couches fonctionnelles sont déposées séquentiellement sur un substrat.

Pendant la fabrication, les paramètres du processus tels que la composition des gaz, le débit de gaz, la pression de la chambre, la température du substrat et la puissance de dépôt sont soigneusement contrôlés. Ces paramètres influencent directement l'épaisseur du film, l'uniformité et les performances électriques. Un contrôle de processus stable permet de produire des couches semi-conductrices de grande surface avec des caractéristiques constantes sur le substrat.

La structure p-i-n largement utilisée est particulièrement compatible avec les systèmes de production automatisés. Une fois qu'un substrat entre dans la ligne de fabrication, l'équipement peut former séquentiellement les couches p-type, intrinsèques et n-type avec un minimum d'intervention manuelle. Des systèmes de surveillance automatisés ajustent en continu les conditions de fonctionnement pour maintenir la qualité du film tout au long de la production.

Cette approche de fabrication soutient un traitement continu, améliore l'efficacité et réduit les défauts causés par les variations de processus. Alors que les volumes de production augmentent, les fabricants peuvent maintenir des performances électriques relativement uniformes sur de grandes surfaces de panneaux, rendant la technologie du silicium amorphe bien adaptée à la fabrication de modules photovoltaïques à l'échelle industrielle.

Flexibilité de conception et avantages de déploiement pratique

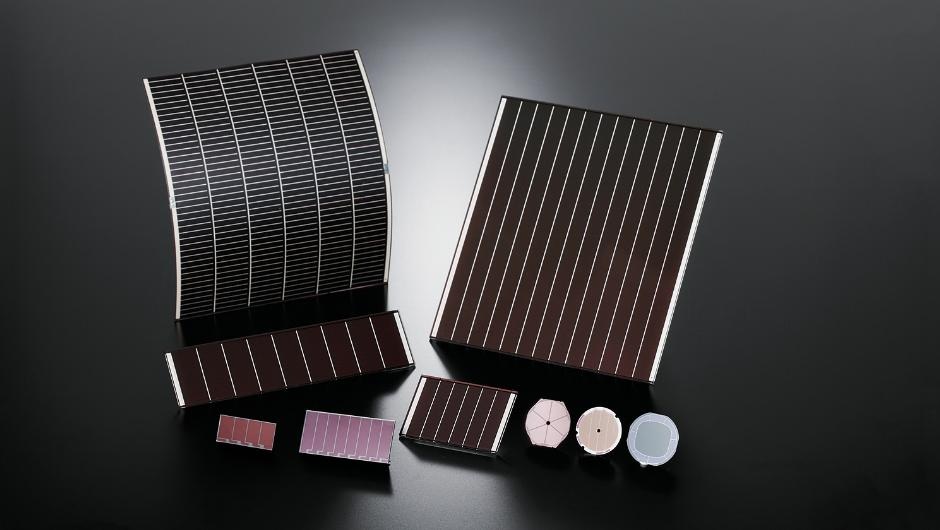

Un des principaux avantages de la technologie du silicium amorphe est son adaptabilité à différents designs de produits et environnements d'installation. Les structures de cellules peuvent être configurées pour atteindre diverses exigences en matière de tension, de courant et de puissance, permettant à la technologie de soutenir une large gamme d'applications photovoltaïques.

Lors du développement, des paramètres tels que la zone active, l'épaisseur des couches, la configuration des cellules et les connexions en série peuvent être ajustés pour correspondre à des conditions de fonctionnement spécifiques. Cette flexibilité permet aux cellules solaires en silicium amorphe d'être utilisées aussi bien dans des dispositifs électroniques à faible puissance que dans des systèmes photovoltaïques plus grands.

Contrairement au silicium cristallin, le silicium amorphe ne nécessite pas une structure cristalline hautement ordonnée. Pendant le dépôt, un appariement cristallin strict entre la couche semi-conductrice et le substrat n'est pas nécessaire. En conséquence, des films minces peuvent être déposés sur une variété de matériaux, y compris le verre, l'acier inoxydable, les feuilles métalliques et les substrats polymères flexibles. Cette compatibilité élargit les choix de matériaux tout en contribuant à réduire les coûts de fabrication.

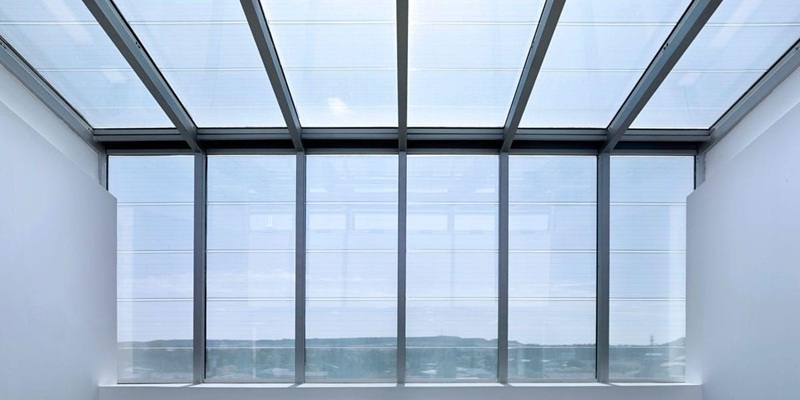

La structure du film mince permet également des conceptions de modules légers et flexibles. Lorsqu'elles sont déposées sur des films polymères ou des feuilles métalliques minces, les cellules solaires résultantes peuvent se plier sans la fragilité associée aux wafers de silicium conventionnels. Cette capacité soutient le développement de produits photovoltaïques portables, légers et flexibles.

Ces avantages de déploiement élargissent la gamme d'applications possibles. Les cellules solaires en silicium amorphe peuvent être intégrées dans des matériaux de construction, installées sur des surfaces courbes, incorporées dans des appareils électroniques portables et utilisées dans des systèmes de toiture où un poids réduit est bénéfique. Leur capacité à fonctionner sous une faible illumination les rend également adaptées aux calculatrices, montres électroniques, capteurs, dispositifs de surveillance à distance et autres produits à faible puissance qui fonctionnent souvent à l'intérieur ou dans des conditions d'éclairage limitées.

Performance en conditions de faible lumière et de lumière diffuse

Les cellules solaires en silicium amorphe fonctionnent particulièrement bien sous des conditions de lumière diffuse et de faible lumière. Dans des environnements pratiques, l'intensité de la lumière du soleil varie tout au long de la journée en raison de la couverture nuageuse, de la diffusion atmosphérique, des changements saisonniers et de l'angle d'installation. Dans ces conditions, les modules photovoltaïques reçoivent souvent une quantité significative de lumière indirecte plutôt que de rayonnement solaire direct.

Les cellules en silicium amorphe peuvent utiliser la lumière diffuse plus efficacement que de nombreuses technologies en silicium cristallin conventionnelles. Cette capacité leur permet de continuer à générer une production électrique utile même lorsque les niveaux d'illumination sont relativement faibles.

En conséquence, les modules en silicium amorphe peuvent atteindre une production d'énergie annuelle compétitive dans des régions qui connaissent une couverture nuageuse fréquente ou des conditions de lumière variable. Leur capacité à maintenir la génération d'énergie sous une illumination plus faible contribue à améliorer le rendement énergétique global tout au long de l'année.

Un autre avantage important est leur rapport puissance-poids élevé. Comme la couche semiconductrice active est extrêmement mince, le poids du module peut être réduit tout en maintenant une sortie de puissance utile. Cette caractéristique est particulièrement précieuse dans les applications où le poids structurel est une considération de conception.

Les modules photovoltaïques légers peuvent réduire les exigences de charge des bâtiments, simplifier le transport et l'installation, et améliorer la portabilité dans les systèmes d'énergie mobiles. La combinaison d'un faible poids et d'une génération d'énergie efficace rend également la technologie du silicium amorphe attrayante pour les plateformes aéronautiques, les satellites, les systèmes en haute altitude et les futures applications de collecte d'énergie solaire dans l'espace.

Dans l'ensemble, la combinaison d'une faible consommation de matériau, d'une fabrication rentable, d'une capacité de production à grande échelle, d'options de déploiement flexibles et d'une forte performance dans des conditions d'éclairage variées continue de faire des cellules solaires en silicium amorphe une technologie importante au sein de l'industrie photovoltaïque à couches minces.

Histoire du développement des cellules solaires en silicium amorphe

Recherche précoce et percées technologiques clés (années 1970)

Le développement des cellules solaires en silicium amorphe a commencé au début des années 1970 lorsque les chercheurs ont découvert que les films minces de silicium amorphe dopé pouvaient convertir la lumière du soleil en électricité. Cette découverte a suscité un intérêt considérable car elle suggérait que des dispositifs photovoltaïques pouvaient être fabriqués sans dépendre de tranches de silicium cristallin épaisses.

Les premières recherches se sont concentrées sur la compréhension de la manière dont la structure atomique désordonnée du silicium amorphe influençait la conductivité électrique et la performance photovoltaïque. Les scientifiques ont déposé des films minces de silicium dans des conditions contrôlées, introduit des dopants et évalué leurs propriétés électriques et optiques. Bien que les premiers dispositifs expérimentaux aient atteint une efficacité limitée, ils ont confirmé que le silicium amorphe pouvait fonctionner comme un matériau photovoltaïque pratique.

Une percée majeure est survenue en 1974 lorsque le potentiel photovoltaïque du silicium amorphe dopé a été formellement reconnu. À peu près à la même époque, David Carlson et ses collègues des Laboratoires RCA ont développé les premières cellules solaires en silicium amorphe utilisant des structures à métal-semiconducteur et p-i-n. Bien que ces dispositifs initiaux aient atteint des efficacités inférieures à 1%, ils ont démontré la faisabilité technique de la technologie solaire à couches minces.

Les chercheurs ont continué à améliorer les méthodes de dépôt, la qualité des matériaux, le contrôle de dopage et les structures de dispositifs tout au long de la décennie. Ces avancées ont considérablement réduit les défauts et amélioré la collecte des porteurs de charge. En 1977, l'efficacité de conversion avait augmenté à environ 5,5%, marquant une étape importante qui a établi le silicium amorphe comme une technologie photovoltaïque à couches minces prometteuse.

Commercialisation et adoption par l'électronique grand public (1978–1984)

À mesure que la performance s'améliorait, la technologie du silicium amorphe est rapidement passée de la recherche en laboratoire à des applications commerciales. En 1978, le Japon a introduit les premiers produits commerciaux incorporant des cellules solaires en silicium amorphe intégrées, marquant le début du déploiement pratique.

La technologie s'est révélée particulièrement attrayante pour les dispositifs électroniques à faible puissance car elle pouvait générer de l'électricité dans des conditions d'éclairage intérieur et faible tout en restant relativement peu coûteuse à fabriquer. La recherche continue a également amélioré la performance. En 1980, Energy Conversion Devices (ECD) a développé une cellule solaire à métal-isolant-semiconducteur (MIS) avec une efficacité de conversion d'environ 6,3%, renforçant encore la confiance dans la technologie.

Au début des années 1980, les cellules solaires en silicium amorphe étaient largement utilisées dans l'électronique grand public, y compris les calculatrices, les montres électroniques, les radios, les chargeurs de batterie et d'autres produits à faible puissance. Leur processus de fabrication en couches minces a permis de produire des cellules dans diverses tailles et formes, rendant leur intégration dans des dispositifs compacts plus pratique et rentable.

À partir de 1984, le développement s'est étendu au-delà de l'électronique grand public. Des modules de plus grande taille et des structures composites ont été introduits pour fournir des sources d'énergie indépendantes pour des systèmes éloignés et des applications photovoltaïques spécialisées. Les améliorations dans la conception des modules, les connexions en série et les méthodes de fabrication ont augmenté la puissance de sortie, la fiabilité et la capacité de production, aidant la technologie à atteindre des marchés énergétiques plus larges.

Développement industriel à long terme et impact technologique

Au cours des décennies suivantes, le silicium amorphe est devenu l'une des technologies photovoltaïques à couches minces les plus établies. Les améliorations continues des équipements de dépôt, de l'architecture des dispositifs, de l'ingénierie des interfaces et de la conception des modules ont amélioré la cohérence de la fabrication et la performance globale.

Plusieurs caractéristiques ont soutenu son adoption à long terme, y compris une faible consommation de matériaux, des coûts de production relativement bas, une capacité de fabrication sur de grandes surfaces et de bonnes performances dans des conditions de faible luminosité. La capacité de déposer des films semi-conducteurs directement sur du verre, du métal et des substrats flexibles a également élargi les possibilités de conception et la flexibilité d'application.

Bien que de nouvelles technologies photovoltaïques aient émergé, le silicium amorphe continue de jouer un rôle important dans l'industrie solaire. Au-delà de ses applications commerciales, la technologie a joué un rôle majeur dans l'avancement des techniques de fabrication de films minces et des concepts de dispositifs qui ont influencé le développement de nombreuses technologies photovoltaïques modernes.

Aujourd'hui, le silicium amorphe reste une étape importante dans l'histoire photovoltaïque et un contributeur significatif à l'évolution des systèmes solaires à films minces.

Structure et Principe de Fonctionnement des Cellules Solaire en Silicium Amorphe

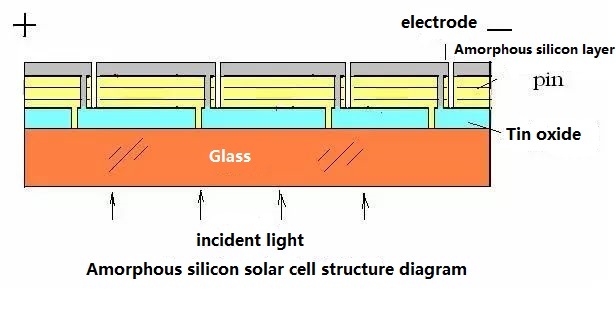

Structure de la cellule P-i-N

La plupart des cellules solaires en silicium amorphe utilisent une structure p-i-n plutôt que la structure conventionnelle p-n que l'on trouve couramment dans les cellules solaires en silicium cristallin. Cette architecture est particulièrement adaptée au silicium amorphe car les porteurs de charge se déplacent moins efficacement à travers le matériau en raison de son arrangement atomique désordonné. En plaçant une couche intrinsèque entre les régions de type p et de type n, la cellule peut améliorer la collecte des porteurs de charge et réduire les pertes par recombinaison.

La structure se compose de trois couches semi-conductrices déposées séquentiellement sur un substrat. Ensemble, ces couches créent un champ électrique intégré qui soutient la conversion photovoltaïque efficace et le transport des porteurs.

Couche de type P

La couche de type p est positionnée près du côté d'entrée de lumière de la cellule solaire et est généralement maintenue extrêmement fine. Pendant la fabrication, son épaisseur est soigneusement contrôlée pour maintenir la transparence tout en fournissant les propriétés électriques requises.

Lorsque la lumière du soleil entre dans l'appareil, elle passe à travers la couche conductrice transparente puis à travers la région de type p. Si la couche de type p est trop épaisse, une partie de la lumière entrante peut être absorbée avant d'atteindre la région active de la cellule. Maintenir une couche de type p fine permet à plus de lumière d'atteindre la région d'absorption principale, améliorant ainsi la conversion d'énergie globale.

Couche Intrinsèque

La couche intrinsèque (de type i) est la principale région d'absorption de lumière et la partie la plus importante de la structure p-i-n. Elle est considérablement plus épaisse que les couches de type p et de type n car la plupart de la conversion photovoltaïque se produit dans cette région.

Lorsque des photons sont absorbés, leur énergie excite des électrons de la bande de valence vers la bande de conduction, créant des paires électron-trou. Ces porteurs de charge constituent la base de la génération d'électricité dans la cellule solaire.

L'efficacité de la couche intrinsèque dépend de facteurs tels que l'épaisseur, la qualité du matériau et les propriétés optiques. Pour cette raison, les conditions de dépôt, y compris la composition des gaz, la pression de la chambre, la puissance de dépôt et la température du substrat, sont soigneusement contrôlées pendant la fabrication. Comme la plupart de la lumière du soleil est absorbée ici, la couche intrinsèque a une influence majeure sur l'efficacité de conversion et les performances du dispositif.

Couche de type N

La couche de type n forme la dernière région semi-conductrice de la structure p-i-n. Bien que relativement fine, elle joue un rôle essentiel dans l'établissement du champ électrique interne et la collecte des électrons générés dans la couche intrinsèque.

Une fois que les paires électron-trou sont créées, le champ électrique intégré pousse les électrons vers le côté de type n et les trous vers le côté de type p. La couche de type n fournit une voie efficace pour la collecte et le transfert des électrons vers le circuit externe.

En travaillant ensemble avec la couche de type p, elle aide à maintenir la séparation des charges et réduit les pertes par recombinaison, permettant à une plus grande proportion de porteurs générés de contribuer à la production électrique.

Génération et Transport des Porteurs de Charge

Le fonctionnement des cellules solaires en silicium amorphe dépend de la génération, de la séparation et de la collecte des porteurs de charge. Lorsque la lumière du soleil entre dans l'appareil, les photons sont principalement absorbés dans la couche intrinsèque, où ils créent des paires électron-trou.

Le transport des porteurs dans le silicium amorphe diffère de celui dans le silicium cristallin car le matériau manque d'un réseau cristallin hautement ordonné. La structure atomique désordonnée crée des états et des défauts localisés qui réduisent la mobilité des porteurs et augmentent la probabilité de piège des porteurs.

Pour compenser ces limitations, les cellules solaires en silicium amorphe s'appuient fortement sur le champ électrique intégré créé à travers la couche intrinsèque. Dès que des paires électron-trou sont générées, le champ électrique les sépare. Les électrons se déplacent vers la région de type n, tandis que les trous se déplacent vers la région de type p. Une séparation rapide réduit la recombinaison et améliore l'efficacité de collecte des porteurs.

Des améliorations de performance supplémentaires peuvent être réalisées en modifiant soigneusement la couche intrinsèque. Une approche courante consiste à introduire de petites quantités de bore lors de la déposition. L'incorporation contrôlée de bore peut déplacer le niveau de Fermi, améliorer les caractéristiques électriques et optimiser le champ électrique interne. Lorsqu'elle est correctement mise en œuvre, cette technique peut améliorer le transport des porteurs et contribuer à une efficacité de conversion plus élevée.

Cellules solaires en silicium amorphe tandem

Les cellules solaires en silicium amorphe à jonction unique ne peuvent utiliser qu'une partie du spectre solaire. Les photons dont l'énergie est inférieure au gap interdit passent à travers le matériau sans être absorbés, tandis que les photons ayant une énergie beaucoup plus élevée perdent une partie de leur énergie excédentaire sous forme de chaleur. Ces pertes limitent l'efficacité maximale qu'un appareil à jonction unique peut atteindre.

Pourquoi les structures tandem améliorent l'efficacité

Pour surmonter ces limitations, les ingénieurs ont développé des structures de cellules solaires tandem, ou multi-junction. Au lieu de s'appuyer sur une seule couche d'absorption, les cellules tandem empilent plusieurs jonctions photovoltaïques verticalement au sein du même dispositif. Chaque jonction est conçue avec une énergie de gap interdite différente pour absorber plus efficacement une portion spécifique du spectre solaire.

Lorsque la lumière du soleil pénètre dans le dispositif, la couche supérieure absorbe d'abord les photons à haute énergie. Les photons de plus basse énergie qui passent continuent vers des couches plus profondes, où ils peuvent encore être absorbés et convertis en électricité. Cette approche en couches permet d'utiliser différentes régions du spectre de manière plus efficace.

En distribuant la lumière du soleil à travers plusieurs couches d'absorption, les structures tandem réduisent les pertes associées à la transmission des photons et à la thermalisation. En conséquence, une plus grande fraction de l'énergie solaire entrante peut être convertie en sortie électrique.

Avantages par rapport aux cellules à jonction unique

L'avantage principal des cellules solaires en silicium amorphe tandem est leur efficacité théorique de conversion plus élevée par rapport aux conceptions à jonction unique. Puisque plus de longueurs d'onde de lumière solaire peuvent être capturées et utilisées, les structures tandem peuvent générer plus d'électricité à partir de la même surface éclairée.

Les conceptions tandem améliorent également l'utilisation du spectre et tirent mieux parti de la large gamme de longueurs d'onde présentes dans la lumière naturelle du soleil. Pour cette raison, les architectures à multi-junction sont devenues l'une des directions de développement les plus importantes dans la technologie photovoltaïque en silicium amorphe.

Les avancées continues dans l'ingénierie des matériaux, la conception des interfaces et les techniques de déposition de films minces continuent d'améliorer les performances des structures tandem. Associés à l'architecture p-i-n et à des mécanismes de collecte des porteurs efficaces, ces designs forment la base technologique des cellules solaires en silicium amorphe modernes.

Processus de fabrication des cellules solaires en silicium amorphe

Préparation et nettoyage des substrats

Le processus de fabrication commence par la préparation de substrats en verre conducteurs, qui servent de fondation à la structure de la cellule solaire. Avant que la production puisse se poursuivre, le verre doit être exempt de défauts et de contaminations qui pourraient affecter la qualité du film mince.

Le substrat subit d'abord un traitement des bords pour enlever les coins aigus, les microfissures et les irrégularités de surface qui ont pu se former pendant la découpe et la manipulation. Cette étape améliore la résistance mécanique et réduit le risque de rupture lors des étapes de traitement ultérieures.

Après la préparation des bords, le verre est soigneusement nettoyé à l'aide d'une combinaison de lavage chimique, de traitement ultrasonique, de rinçage à l'eau déionisée et de procédures de séchage contrôlé. Suite au traitement au laser, une seconde étape de nettoyage est généralement effectuée pour éliminer les particules et résidus microscopiques générés lors de la mise en forme. Le maintien d'une surface de substrat propre est essentiel car même de petites contaminants peuvent affecter l'adhésion du film, l'uniformité et les performances du dispositif.

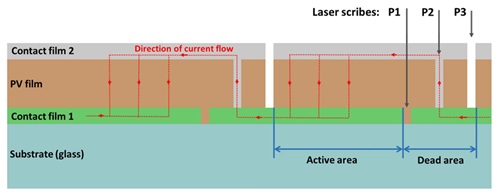

Mise en forme au laser et interconnexion des cellules

La mise en forme au laser joue un rôle central dans la création de la structure électrique des modules solaires en silicium amorphe. Au lieu d'assembler des cellules solaires individuelles, les modules de film mince sont formés directement sur un grand substrat et ensuite divisés en segments de cellules interconnectés par une séquence d'opérations d'incision au laser.

Le premier processus d'incision au laser crée des régions électriquement isolées au sein du revêtement conducteur. Cela établit la disposition de base de la cellule et empêche les chemins de courant indésirables.

Après le dépôt de semi-conducteurs, une deuxième étape de gravure laser enlève des portions sélectionnées des couches de films minces pour créer des voies conductrices entre des cellules voisines. Un alignement précis est nécessaire pour garantir un flux de courant efficace et minimiser les pertes électriques.

Une troisième étape de gravure laser complète la connexion en série des segments de cellule individuels. Ces connexions permettent à plusieurs cellules de fonctionner ensemble comme un module unique avec une tension de sortie plus élevée. Tout au long du processus, des contrôles d'isolation et d'alignement sont effectués pour vérifier l'isolement électrique et la qualité de connexion.

Dépôt de Films Minces et Formation d'Électrodes

Le dépôt de films minces est l'étape la plus critique du processus de fabrication car il crée la structure semi-conductrice responsable de la conversion d'énergie photovoltaïque.

Une fois nettoyé, le substrat est chargé dans l'équipement de dépôt et chauffé progressivement à une température contrôlée. Un chauffage uniforme est important car les variations de température peuvent influencer la croissance du film et les caractéristiques électriques.

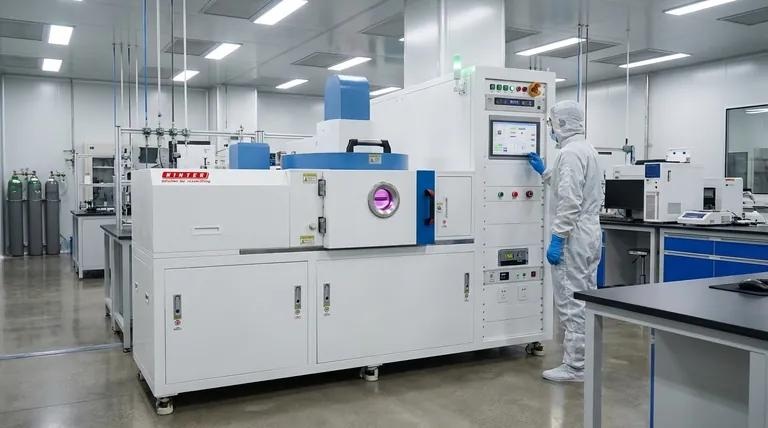

Les couches semi-conductrices sont ensuite déposées en utilisant le dépôt chimique en phase vapeur assisté par plasma (PECVD). À l'intérieur de la chambre de dépôt, des gaz de procédé sont introduits sous conditions de vide et activés par plasma. La couche p-type est déposée en premier, suivie de la couche de silicium amorphe intrinsèque et enfin de la couche n-type, formant la structure complète p-i-n.

Tout au long du dépôt, des paramètres tels que la composition des gaz, le débit de gaz, la pression de la chambre, la puissance du plasma et la température du substrat sont continuellement surveillés. Un contrôle précis du processus est nécessaire pour obtenir une épaisseur uniforme, une composition cohérente et une performance électrique fiable sur de grandes surfaces de substrat.

Après le dépôt de semi-conducteurs, une électrode arrière métallique est formée en utilisant la pulvérisation magnétron. Des matériaux tels que l'aluminium ou l'oxyde de zinc dopé à l'aluminium sont couramment utilisés pour créer une couche conductrice qui collecte et transporte efficacement le courant électrique généré.

Post-traitement et Contrôle de Qualité

Après que les couches de semi-conducteurs et d'électrodes ont été formées, plusieurs étapes de post-traitement sont effectuées pour améliorer la stabilité, la fiabilité et la performance électrique.

Le module est d'abord refroidi dans des conditions contrôlées pour éviter le stress thermique, les fissures ou le délaminage du film. Une fois refroidi, une isolation des bords est réalisée pour enlever les matériaux conducteurs près du périmètre du module et éliminer les chemins de fuite de courant non souhaités.

Un traitement thermique est ensuite effectué pour réduire le stress interne, améliorer la stabilité du film et optimiser les propriétés électriques des couches semi-conductrices. Ce traitement thermique peut également améliorer la qualité de l'interface et réduire certains défauts de matériaux.

Des tests électriques complets suivent. Les principaux paramètres de performance tels que la tension à circuit ouvert, le courant de court-circuit, la puissance maximale, le facteur de remplissage et l'efficacité de conversion sont mesurés. Les modules sont également inspectés pour des défauts électriques, des courants de fuite et un comportement non uniforme.

Des procédures d'optimisation finales peuvent être appliquées pour améliorer la qualité du contact et corriger de mineures imperfections de fabrication avant que les modules complétés ne soient approuvés pour l'emballage et l'expédition.

Avantages de Fabrication et Défis de Production

Un des principaux avantages de la fabrication de cellules solaires en silicium amorphe est sa capacité à éliminer de nombreuses étapes complexes associées à la production de plaquettes de silicium cristallin. Étant donné que les couches semi-conductrices sont déposées directement sur les substrats, des processus tels que la croissance cristalline, la découpe de plaquettes et l'usinage étendu de matériaux sont largement évités.

Cette approche de fabrication réduit la consommation de matériaux, soutient la production de grandes surfaces et permet l'utilisation de substrats légers, flexibles et même partiellement transparents. En conséquence, la technologie du silicium amorphe peut souvent être fabriquée à un coût inférieur à celui des technologies photovoltaïques classiques basées sur des plaquettes.

Malgré ces avantages, plusieurs défis de production demeurent. La qualité des couches semi-conductrices dépend fortement d'un contrôle précis des conditions de dépôt, notamment la température, la pression, les caractéristiques du plasma et la composition des gaz. Même de petites variations de processus peuvent affecter l'uniformité du film et la performance électrique.

Maintenir des propriétés de film mince cohérentes sur de grandes surfaces de substrat est particulièrement difficile dans la production à grande échelle commerciale. Bien que des dispositifs à l'échelle de laboratoire aient atteint des efficacités de conversion approchant 15 %, les modules commerciaux de grande taille fonctionnent généralement à des efficacités plus faibles car il est plus difficile d'atteindre une uniformité parfaite sur un panneau entier.

Néanmoins, la technologie du silicium amorphe continue d'offrir des avantages précieux, notamment un faible coût de fabrication, une évolutivité sur de grandes surfaces, une construction légère, une flexibilité mécanique et des performances solides sous lumière diffuse et faible luminosité. Ces caractéristiques continuent de soutenir son utilisation dans les photovoltaïques intégrés dans les bâtiments, les systèmes d'énergie portables, les produits solaires spécialisés et d'autres applications photovoltaïques à couche mince.

Photodégradation et défauts matériels

L'effet Staebler-Wronski

L'une des limitations les plus significatives des cellules solaires en silicium amorphe est la dégradation induite par la lumière, communément appelée effet Staebler-Wronski. Bien que le silicium amorphe offre des avantages tels qu'un faible coût de fabrication, une faible consommation de matériaux et de bonnes performances en faible luminosité, ses propriétés électriques se détériorent progressivement lors d'une exposition prolongée à la lumière du soleil.

Cette dégradation ne se produit pas immédiatement après l'installation. Au lieu de cela, elle se développe progressivement à mesure que la cellule solaire fonctionne sous une illumination continue. Au cours des premières étapes de fonctionnement, le module délivre généralement ses meilleures performances. Avec le temps, des changements structurels se produisent au sein de la couche absorbante en silicium amorphe, entraînant une réduction progressive de l'efficacité de conversion et de la production électrique.

L'effet Staebler-Wronski est l'un des principaux facteurs qui limite les performances à long terme des cellules solaires en silicium amorphe hydrogéné et a été un objectif majeur de la recherche photovoltaïque depuis des décennies.

Comment les défauts se forment dans le silicium amorphe hydrogéné

La plupart des cellules solaires en silicium amorphe sont fabriquées à partir de silicium amorphe hydrogéné (a-Si). Pendant le dépôt, des atomes d'hydrogène sont intentionnellement incorporés dans le matériau car ils aident à neutraliser les défauts structurels créés par la disposition atomique désordonnée du silicium amorphe.

Dans une cellule solaire nouvellement fabriquée, de nombreux atomes d'hydrogène forment des liaisons Si-H stables avec des atomes de silicium. Ces liaisons réduisent le nombre de défauts électriquement actifs et améliorent la qualité électronique du matériau.

Cependant, une exposition prolongée à la lumière du soleil et un stress électrique peuvent graduellement déstabiliser certaines de ces liaisons. À mesure que les liaisons Si-H se brisent, des liaisons pendantes se créent au sein du réseau de silicium amorphe. Ces liaisons pendantes agissent comme des sites de défauts électroniques qui introduisent des états d'énergie supplémentaires dans le semi-conducteur.

À mesure que la dégradation progresse, certains atomes d'hydrogène deviennent mobiles et migrent à travers le matériau. Dans certaines conditions, l'hydrogène peut s'accumuler dans des régions localisées et former des clusters ou des bulles microscopiques. Bien que très petits, ces changements structurels perturbent encore davantage le réseau semi-conducteur et contribuent à la formation de défauts supplémentaires.

Les effets combinés de la formation de liaisons pendantes, de la migration de l'hydrogène et du désordre structurel augmentent progressivement la densité des défauts dans la couche absorbante, réduisant ainsi la qualité électronique globale du matériau.

Impact sur les performances des cellules solaires

L'augmentation de la densité des défauts affecte directement le transport des porteurs de charge et les performances photovoltaïques.

Lorsque la lumière du soleil est absorbée dans la couche de silicium amorphe, des paires électron-trou sont générées et doivent traverser le semi-conducteur avant d'être collectées par les électrodes. Dans un matériau avec relativement peu de défauts, une grande proportion de ces porteurs peut être collectée avec succès et convertie en électricité utile.

À mesure que davantage de liaisons pendantes et de sites de défauts s'accumulent, des centres de piégeage de porteurs supplémentaires et de recombinaison sont introduits. Les électrons et les trous deviennent plus susceptibles de se recombiner avant d'atteindre les électrodes de collecte, réduisant ainsi le nombre de porteurs de charge disponibles pour la génération d'électricité.

En conséquence, plusieurs paramètres de performance clés déclinent progressivement :

• Courant de court-circuit (Isc)

• Facteur de remplissage (FF)

• Efficacité de conversion

• Production électrique totale

En plus de la photodégradation, le silicium amorphe fait également face à une limitation spectrale liée à son large gap optique d'environ 1,7 eV. Bien que ce gap contribue à une forte absorption de la lumière visible et à de bonnes performances en faible luminosité, il empêche l'utilisation efficace de nombreux photons rouges et proches infrarouges à énergie inférieure. Par conséquent, une partie du spectre solaire disponible ne peut pas être convertie en électricité, limitant l'efficacité maximale des dispositifs à jonction unique.

Stratégies d'atténuation

Bien que la photodégradation ne puisse pas être complètement éliminée, plusieurs approches ont été développées pour réduire son impact et améliorer les performances à long terme.

Structures en tandem

L'une des stratégies les plus efficaces est l'utilisation de conceptions de cellules solaires tandem ou multi-junction. Au lieu de s'appuyer sur une seule couche d'absorption, plusieurs jonctions p-i-n sont empilées verticalement, chaque couche étant optimisée pour absorber une portion différente du spectre solaire.

Lorsque la lumière du soleil entre dans le dispositif, les photons de haute énergie sont absorbés dans les couches supérieures, tandis que les photons de longueur d'onde plus longue continuent dans des couches plus profondes où ils peuvent encore contribuer à la génération d'électricité. Cette approche améliore l'utilisation spectrale, augmente l'efficacité de conversion et compense partiellement les limitations associées à la large bande interdite du silicium amorphe.

Parce que les structures tandem génèrent plus d'énergie à partir de la même surface illuminée, elles sont devenues l'une des stratégies de conception les plus importantes dans la technologie photovoltaïque moderne en silicium amorphe.

Récupération par recuit

Une caractéristique unique du silicium amorphe hydrogéné est qu'une partie significative de la photodégradation peut être inversée par le recuit.

Pendant le recuit, la cellule solaire est chauffée dans des conditions contrôlées, généralement entre environ 130°C et 175°C. La température élevée augmente la mobilité atomique et permet de reformer certaines liaisons Si-H brisées.

À mesure que la densité de liaisons pendantes diminue, la qualité électrique du semi-conducteur s'améliore. Le transport des porteurs de charge devient plus efficace, les pertes par recombinaison sont réduites et une partie de la performance photovoltaïque d'origine peut être restaurée.

En fonction de la gravité de la dégradation et des conditions de recuit utilisées, une partie substantielle de l'efficacité initiale peut être récupérée. Cette capacité à inverser partiellement la dégradation induite par la lumière distingue le silicium amorphe de nombreux autres matériaux photovoltaïques et offre une voie importante pour maintenir la performance à long terme des dispositifs.

Facteurs de Performance et Défis

Facteurs Clés Affectant l'Efficacité

La performance d'une cellule solaire en silicium amorphe est fortement influencée par la structure atomique désordonnée du matériau. Comparé au silicium cristallin, les porteurs de charge rencontrent davantage d'états localisés et de défauts, rendant le transport et la collecte des porteurs plus difficiles. Par conséquent, atteindre une haute efficacité nécessite une optimisation soignée de multiples paramètres matériels, optiques, électriques et structurels.

Film Conducteur Transparent

Le film conducteur transparent sert à la fois de fenêtre de transmission de lumière et de couche de collecte de courant. Une haute transparence optique permet à plus de lumière du soleil d'atteindre la couche d'absorption, tandis qu'une faible résistance électrique minimise les pertes d'énergie pendant le transport de courant.

Conductivité de la Couche de Fenêtre

La conductivité de la couche de fenêtre affecte l'efficacité avec laquelle les porteurs photogénérés se déplacent vers les électrodes. Une mauvaise conductivité augmente la résistance série et réduit la performance électrique globale.

Bande Interdite de la Couche de Fenêtre

Une couche de fenêtre à large bande interdite permet à plus de lumière du soleil de passer vers la région d'absorption sans être absorbée prématurément. Un choix approprié de la bande interdite aide à maximiser l'utilisation de la lumière tout en maintenant des caractéristiques électriques favorables.

Concentration de Doping

Les niveaux de dopage doivent être soigneusement contrôlés pendant la fabrication. Un dopage insuffisant peut affaiblir le champ électrique interne, tandis qu'un dopage excessif peut introduire des défauts et augmenter la recombinaison des porteurs.

Transmittance de la Lumière

La quantité de lumière du soleil atteignant la couche d'absorption intrinsèque influence directement la génération de courant. Toutes les couches supérieures, y compris les revêtements conducteurs et les couches de fenêtres, doivent être conçues pour minimiser les pertes optiques et maximiser la transmission de la lumière.

Alignement de la Bande d'Énergie

Un transport efficace des charges dépend du bon alignement des niveaux d'énergie entre les couches adjacentes. Des bandes d'énergie bien assorties permettent aux porteurs de se déplacer en douceur à travers les interfaces, tandis qu'un mauvais alignement peut créer des barrières qui augmentent les pertes par recombinaison.

Défauts d'Interface

Les défauts aux interfaces de couche agissent comme des centres de recombinaison où les électrons et les trous sont perdus avant de contribuer à la sortie électrique. Par conséquent, réduire la densité des défauts d'interface est essentiel pour améliorer la durée de vie des porteurs et l'efficacité du dispositif.

Épaisseur de la Couche

L'épaisseur de chaque couche fonctionnelle influence à la fois l'absorption optique et le transport des porteurs. La couche intrinsèque est particulièrement importante car elle doit être suffisamment épaisse pour absorber suffisamment de lumière du soleil tout en restant suffisamment fine pour permettre une collecte efficace des charges.

Architecture de la Cellule

La conception globale du dispositif affecte également la performance. L'arrangement des couches, les voies de collecte de courant, la gestion optique et les interconnexions électriques contribuent tous à l'efficacité de conversion finale. Même des matériaux de haute qualité peuvent sous-performer si l'architecture de la cellule n'est pas correctement optimisée.

Limitations de Performance Actuelles

Malgré ses avantages, la technologie du silicium amorphe continue de faire face à plusieurs limitations importantes.

Contraintes d'efficacité de conversion

La structure atomique désordonnée du silicium amorphe réduit la mobilité des porteurs et augmente les pertes de recombinaison par rapport au silicium cristallin. De plus, le gap de bande relativement large limite l'utilisation des parties à faible énergie du spectre solaire. Ces facteurs restreignent l'efficacité maximale atteignable par des cellules solaires au silicium amorphe à jonction unique.

Bien que des améliorations continues aient augmenté les performances au fil des ans, l'efficacité de conversion reste généralement inférieure à celle de nombreuses technologies photovoltaïques à silicium cristallin et à films minces avancés.

Dégradation induite par la lumière

Un autre défi majeur est l'effet Staebler-Wronski, une forme de dégradation induite par la lumière qui se produit lors d'une exposition prolongée à la lumière du soleil. Au fil du temps, des défauts supplémentaires se forment au sein de la couche de silicium amorphe hydrogéné, réduisant l'efficacité de collecte des porteurs et causant des déclins progressifs du courant de sortie, du facteur de remplissage et de l'efficacité de conversion globale.

Les limitations d'efficacité et la stabilité à long terme demeurent les principaux obstacles à une adoption plus large.

Technologies émergentes et directions de recherche

Les chercheurs continuent de développer de nouveaux matériaux, structures de dispositifs et approches de fabrication pour améliorer à la fois l'efficacité et la stabilité.

Conceptions tandem et multi-junction

Les cellules solaires tandem combinent plusieurs couches d'absorption avec des gaps de bande différents pour capturer une plus grande partie du spectre solaire. En réduisant les pertes spectrales et en améliorant l'utilisation de la lumière, les structures à multi-junction peuvent atteindre des efficacités nettement plus élevées que les dispositifs à jonction unique conventionnels.

Matériaux conducteurs transparents avancés

De nouveaux matériaux conducteurs transparents sont en cours de développement pour offrir une résistance de feuille plus faible, une transparence plus élevée et de meilleures capacités de gestion de la lumière. Ces améliorations aident à augmenter à la fois la transmission optique et la conductivité électrique.

Nouveaux matériaux de couche de fenêtre

La recherche est axée sur des matériaux de couche de fenêtre avancés qui offrent de meilleures propriétés optiques et électriques. Les exemples incluent :

• Silicium amorphe carboné (a-SiC)

• Silicium amorphe oxygéné (a-SiO)

• Silicium microcristallin (μc-Si)

• Silicium microcristallin carboné (μc-SiC)

Ces matériaux soutiennent une meilleure ingénierie du gap de bande, une qualité d'interface améliorée et des performances de dispositifs améliorées.

Techniques PECVD avancées

Étant donné que la qualité du film dépend fortement du processus de déposition, les chercheurs continuent de peaufiner les technologies PECVD. Les approches avancées incluent :

• RF-PECVD (PECVD à radiofréquence)

• PECVD à Très Haut Vide

• VHF-PECVD (PECVD à très haute fréquence)

• PECVD par micro-ondes

Ces méthodes offrent un meilleur contrôle sur la croissance du film, améliorent l'uniformité et réduisent la formation de défauts.

Ingénierie d'interface et passivation par hydrogène

La réduction de la recombinaison à l'interface reste l'une des méthodes les plus efficaces pour améliorer les performances des cellules solaires. Des couches tampons avancées, des traitements de surface et des techniques de passivation par hydrogène sont en cours de développement pour neutraliser les défauts, améliorer le transport des porteurs et renforcer la stabilité à long terme.

Perspectives futures

Bien que les défis liés à l'efficacité de conversion et à la photodégradation demeurent, le silicium amorphe continue d'offrir plusieurs avantages, notamment une faible consommation de matériau, un coût de fabrication relativement bas, une construction légère, une capacité de déposition de grandes surfaces et de solides performances dans des conditions de faible éclairage.

Des progrès futurs devraient venir du développement combiné d'architectures tandem, de matériaux avancés, d'une ingénierie d'interface améliorée, de stratégies de contrôle des défauts et de technologies de déposition de nouvelle génération. À mesure que ces innovations mûrissent, à la fois l'efficacité et la stabilité à long terme des cellules solaires en silicium amorphe devraient continuer à s'améliorer.

Pour ces raisons, le silicium amorphe devrait rester une technologie photovoltaïque à film mince importante, en particulier dans les applications où la flexibilité, la construction légère, l'intégration de grandes surfaces et la fabrication économique sont des exigences clés.

Conclusion

Les cellules solaires en silicium amorphe restent précieuses car elles combinent une faible utilisation de matériel, une production flexible et de bonnes performances à faible éclairage. Leurs principales limites sont une efficacité de conversion plus faible et une dégradation induite par la lumière, notamment en raison de l'effet Staebler-Wronski. Les améliorations dans les structures tandem, les films conducteurs transparents, les processus PECVD, le contrôle des interfaces et la passivation par hydrogène continuent de renforcer leur rôle dans la technologie solaire à film mince.

Questions Fréquemment Posées [FAQ]

1. Pourquoi les cellules solaires en silicium amorphe restent-elles pertinentes malgré une efficacité inférieure à celle des cellules en silicium cristallin ?

Les cellules solaires en silicium amorphe continuent d'être utilisées car leurs avantages vont au-delà de l'efficacité de conversion seule. Elles nécessitent beaucoup moins de matière en silicium, soutiennent la fabrication de grandes surfaces, peuvent être déposées sur des substrats flexibles et fonctionnent bien dans des conditions de faible luminosité et de lumière diffuse. Pour des applications telles que les dispositifs d'intérieur, les photovoltaïques intégrés aux bâtiments, les modules légers et l'électronique portable, ces avantages peuvent compenser les limitations d'une efficacité de pointe plus faible.

2. Pourquoi la couche intrinsèque est-elle considérée comme la partie la plus importante d'une cellule solaire en silicium amorphe p-i-n ?

La couche intrinsèque sert de région principale d'absorption de la lumière où la plupart des paires électron-trou sont générées. Étant donné que les couches de type p et n sont relativement fines, la majorité de la conversion photovoltaïque se produit au sein de la région intrinsèque. Son épaisseur, la qualité du matériau et la densité des défauts influencent directement l'absorption de la lumière, la génération de porteurs et l'efficacité de collecte de charge. Toute amélioration de la couche intrinsèque a généralement un impact significatif sur la performance globale de la cellule.

3. Comment les cellules solaires en silicium amorphe en tandem surmontent-elles les limitations des conceptions à jonction unique ?

Les cellules à jonction unique ne peuvent exploiter efficacement qu'une partie limitée du spectre solaire. Les structures en tandem répondent à cette limitation en empilant plusieurs couches photovoltaïques avec différentes énergies de bande interdite. Chaque couche absorbe une plage spécifique de longueurs d'onde, permettant de convertir davantage de lumière du soleil en électricité. Cette approche améliore l'utilisation spectrale, réduit les pertes d'énergie et augmente l'efficacité de conversion globale par rapport aux cellules solaires en silicium amorphe à jonction unique conventionnelles.

4. Pourquoi l'effet Staebler-Wronski est-il considéré comme l'un des plus grands défis dans la technologie du silicium amorphe ?

L'effet Staebler-Wronski cause une dégradation progressive des performances lorsque les cellules en silicium amorphe sont exposées à la lumière du soleil sur de longues périodes. L'illumination continue peut rompre les liaisons silicium-hydrogène au sein du matériau, créant des sites de défaut supplémentaires qui piègent les porteurs de charge et augmentent les pertes par recombinaison. À mesure que la densité des défauts augmente, des paramètres de performance importants tels que le courant de court-circuit, le facteur de remplissage et l'efficacité de conversion diminuent, limitant la production d'énergie à long terme.

5. Pourquoi un contrôle précis du processus de dépôt PECVD est-il crucial pour la fabrication de cellules solaires en silicium amorphe de haute qualité ?

Les propriétés électriques et optiques des films de silicium amorphe dépendent fortement des conditions de dépôt. Des paramètres tels que la composition des gaz, la pression de la chambre, la température du substrat, la puissance du plasma et les débits de gaz influencent l'épaisseur du film, l'uniformité, la densité des défauts et les caractéristiques de transport des porteurs. Même de petites variations peuvent affecter la performance et la cohérence des modules. Il est donc essentiel de maintenir un contrôle strict du processus pour produire des cellules solaires fiables avec des caractéristiques électriques stables sur de grands volumes de fabrication.
