Buffer Amplifiers Guide: Operation, Functions, and Applications

Buffer amplifiers are essential components used to preserve signal integrity and manage impedance differences between connected circuits.They prevent signal distortion caused by loading effects, allowing high-impedance sources to interface efficiently with low-impedance loads.En maintenant des niveaux de tension ou de courant stables, ces amplificateurs prennent en charge une transmission précise du signal dans les systèmes électroniques simples et complexes.

Catalogue

Introduction aux amplificateurs tampons

Les amplificateurs tampons, largement considérés comme des outils indispensables dans les circuits électriques, excellent dans la préservation de l'intégrité du signal tout en facilitant la transformation d'impédance entre les circuits connectés.Their primary function lies in mitigating signal degradation caused by load-induced current or voltage disruptions.En permettant aux sources de signaux à haute impédance de s'interfacer en toute sécurité avec des charges à faible impédance, les tampons garantissent une transmission de puissance efficace et préservent la fidélité du signal avec une distorsion minimale.

Fréquemment rencontrés dans les systèmes électroniques, les amplificateurs tampons jouent un rôle déterminant dans la prévention des effets de charge, favorisant ainsi l'uniformité et la précision des données du signal.Ces amplificateurs sont généralement structurés en deux catégories principales, en fonction de leur objectif opérationnel : les amplificateurs tampons de tension et les amplificateurs tampons de courant.

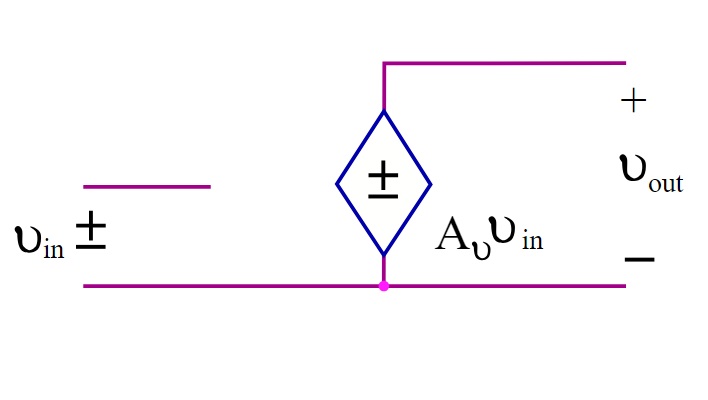

Amplificateurs tampons de tension

Les amplificateurs tampons de tension relèvent les défis posés par les inadéquations d'impédance entre les circuits, garantissant la fidélité du signal même sur des connexions présentant des niveaux d'impédance très différents.

• Agissant comme intermédiaires, ces tampons protègent les circuits à faible impédance d'entrée contre la surcharge par des sources à haute impédance de sortie, qui pourraient autrement provoquer des chutes de tension indésirables ou des distorsions de forme d'onde.

• Les tampons de tension assurent une réception transparente du signal en éliminant les effets de charge et en maintenant une tension presque identique entre l'entrée et la sortie.Under ideal circumstances, they achieve unity gain, infinite input impedance, and zero output impedance.

• Les implémentations dans des domaines tels que l'électronique audio et les outils de mesure de précision illustrent leur capacité à améliorer les circuits sensibles, en maintenant une transmission précise du signal dans des conditions exigeantes.

Voltage buffers are used to solve practical circuit issues.Impedance matching helps prevent fault spread in complex systems, improving stability and reliable operation.

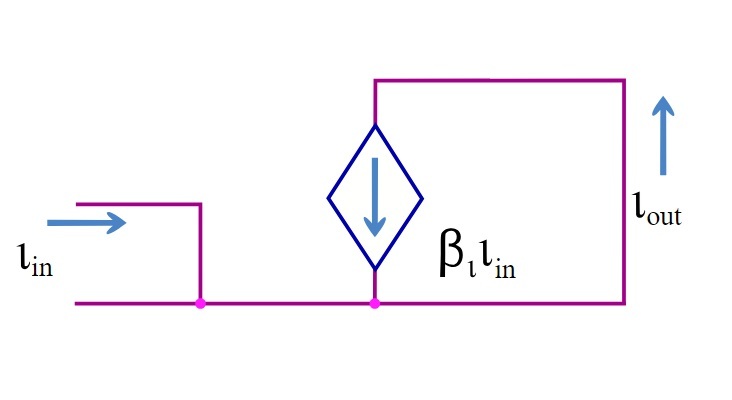

Amplificateurs tampons de courant

Alors que les tampons de tension donnent la priorité à la tension du signal, les amplificateurs tampons de courant se concentrent sur une fourniture de courant stable et sans distorsion, en particulier pour les charges à haute impédance.Their role proves vital in protecting low-impedance signal sources from disruptions caused by excessive current demands.

• An ideal current buffer achieves zero input impedance, akin to a short circuit, ensuring seamless current flow into the amplifier.Simultaneously, it maintains infinite output impedance, consistent with the behavior of a perfect current source.

• Grâce à une stabilisation précise du courant, ces tampons prennent en charge le transfert efficace du courant tout en éliminant les distorsions résultant des désadaptations d'impédance.

• Leurs applications couvrent un large éventail de domaines, notamment les systèmes de capteurs, les conceptions analogiques et l'instrumentation de précision, où la fidélité actuelle est primordiale.

From industrial equipment to cutting-edge research systems, the integration of current buffers has consistently proven its value.En atténuant les risques d'instabilité du courant dans les circuits complexes, ces amplificateurs renforcent la fiabilité des performances et prennent en charge des conceptions rationalisées répondant aux exigences sensibles à l'énergie ou critiques en termes de performances.

L'application d'amplificateurs tampons, couvrant à la fois les tampons de tension et les tampons de courant, résume une approche délibérée pour résoudre les défis critiques au niveau du circuit tels que la dégradation du signal et les inadéquations d'impédance.Leur inclusion facilite des conceptions qui restent adaptables et efficaces dans diverses conditions.

L’examen de cas spécifiques permet de clarifier la manière dont ces amplificateurs contribuent aux avancées technologiques concrètes.En combinant robustesse théorique et polyvalence pratique, les amplificateurs tampons renforcent la base des circuits hautes performances dans les systèmes de base et avancés, incarnant une solution perspicace aux exigences de la conception électronique moderne.

Principes de fonctionnement des amplificateurs tampons

Les amplificateurs tampon fonctionnent comme des entités intermédiaires qui optimisent l'impédance sur les circuits interconnectés, préservant ainsi la qualité et la précision de la transmission du signal.Des défis surviennent souvent lorsqu'une source à haute impédance s'interface avec une charge à faible impédance ;de telles disparités peuvent entraîner une distorsion du signal due à des demandes de courant excessives de la charge, qui peuvent dépasser la capacité de la source à le fournir.Cette interaction peut compromettre le signal d'origine et introduire des inexactitudes.De par leur conception, les amplificateurs tampon atténuent ce problème grâce à leurs propriétés inhérentes : leur impédance d'entrée élevée limite la consommation de courant de la source, tandis que leur faible impédance de sortie garantit une transmission efficace vers les étages suivants du circuit, quelles que soient les caractéristiques de la charge.

L'inadéquation d'impédance est un problème récurrent dans les systèmes analogiques et numériques et peut entraîner des problèmes tels que la dégradation du signal et l'usure des composants.Les amplificateurs tampon servent à séparer ou « isoler » le circuit source de la charge, garantissant que le signal d'origine reste intact pendant la transmission et protégeant les éléments délicats, les capteurs, les transducteurs ou autres composants de précision contre les impacts excessifs ou les contraintes opérationnelles.Des exemples concrets fournissent des informations précieuses, telles que leur rôle dans la garantie d'une reproduction audio de haute qualité sur des systèmes de haut-parleurs à impédances variables.

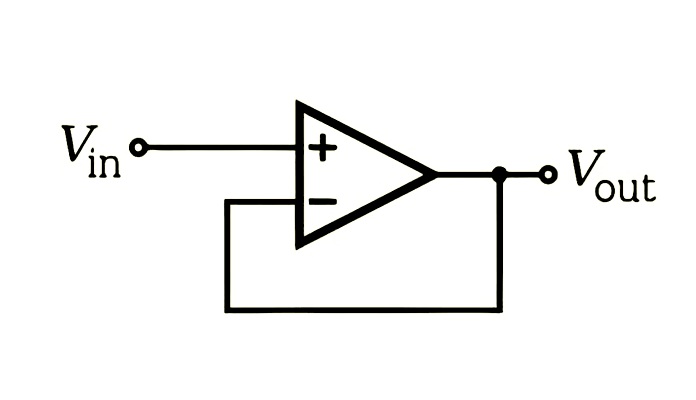

Une configuration populaire pour les amplificateurs tampons est le tampon de tension à gain unité, conçu pour reproduire la tension d'entrée à la sortie sans modification.Généralement construits à l'aide d'amplificateurs opérationnels polyvalents (amplis opérationnels), ces tampons comparent stratégiquement les signaux d'entrée reçus sur leur borne non inverseuse aux signaux de référence ou aux retours de leur borne inverseuse.

La stabilité et la réactivité des tampons de tension à gain unité sont obtenues grâce à des boucles de rétroaction, également connues sous le nom de configurations « suiveurs de tension ».Dans cette configuration, la sortie de l'ampli-op est connectée à son entrée inverseuse, formant un mécanisme d'autocorrection qui neutralise les écarts de tension, permettant au tampon de maintenir une intégrité constante du signal dans des conditions de charge fluctuantes.Une telle précision et fiabilité font des tampons de gain unitaire des éléments essentiels dans la conception et la fonctionnalité des dispositifs allant des instruments scientifiques aux équipements de communication.

Fonctionnalités des amplificateurs tampons

Les amplificateurs tampon font partie intégrante des systèmes électroniques contemporains, répondant aux défis de la gestion des signaux et améliorant la fiabilité opérationnelle.Leurs diverses applications mettent en évidence la sophistication nécessaire aux circuits nécessitant précision et performances constantes.

Alignement d'impédance pour un flux de signal efficace

Les amplificateurs tampon atténuent les désadaptations d'impédance qui perturbent l'efficacité de la transmission du signal.Des exemples pratiques incluent l'interfaçage de capteurs à haute impédance avec des instruments à faible impédance.En atténuant ces disparités, les tampons réduisent l'atténuation du signal et la perte d'énergie, garantissant ainsi une communication transparente dans des configurations complexes.

• Améliore la compatibilité entre les différents éléments du circuit.

• Maintient la force du signal pendant les transitions entre les composants.

• Minimise le gaspillage d'énergie causé par les inadéquations d'impédance.

Gestion de la pureté du signal grâce au découplage de charge

Les tampons préservent la fidélité du signal en isolant les composants et en atténuant les effets de charge.Dans les scénarios où plusieurs éléments sont interconnectés, les connexions directes peuvent entraîner des chutes de tension indésirables ou des distorsions de forme d'onde, provoquant une instabilité dans les systèmes sensibles.Les amplificateurs tampon préservent la clarté du signal d'origine, garantissant des résultats cohérents, essentiels pour les applications impliquant le traitement audio ou l'instrumentation de précision.

• Prend en charge les systèmes à plusieurs étages avec une isolation efficace.

• Empêche la dégradation des formes d'onde du signal pendant la transmission.

• Garantit une livraison de signal inchangée dans des environnements exigeants comme l'acquisition de données.

Isolation des circuits pour des opérations tranquilles

Les caractéristiques de protection des amplificateurs tampons améliorent les performances du circuit en isolant les éléments d'entrée et de sortie, permettant à chacun de fonctionner sans influence des fluctuations externes.Dans les systèmes de communication, les tampons empêchent les interférences entre les composants interconnectés, protégeant ainsi les opérations tout en permettant aux sous-systèmes individuels de fonctionner harmonieusement.

• Bloque les interactions perturbatrices entre les sous-systèmes.

• Préserve les signaux sensibles dans les réseaux densément interconnectés.

• Facilite le fonctionnement indépendant de divers composants.

Optimisation du transfert d'énergie pour l'efficacité de la transmission

En tirant parti de leur impédance d'entrée élevée et de leur faible impédance de sortie, les amplificateurs tampon maximisent la puissance délivrée sans surcharger les circuits.Cette capacité est avantageuse dans les applications impliquant de longs chemins de transmission ou des systèmes d'interface avec des exigences de puissance différentes, garantissant un transfert d'énergie fluide et efficace.

• Idéal pour piloter des signaux sur de longues distances.

• Équilibre l'allocation de puissance entre les systèmes à faible consommation et à forte puissance.

• Réduit le risque de surcharge du système tout en assurant un flux d'énergie constant.

Stabilité dans des conditions dynamiques

L'adaptabilité des amplificateurs tampons dans des conditions environnementales ou opérationnelles changeantes souligne leur polyvalence.Par exemple, leurs performances fiables dans les environnements industriels confrontés à des variations de température ou à des fluctuations de tension d’alimentation les rendent indispensables.De plus, les tampons excellent dans les systèmes en évolution rapide où les besoins en signal et en puissance évoluent continuellement.

• Prend en charge un fonctionnement ininterrompu sous des facteurs de stress environnementaux.

• Fournit une transmission constante du signal dans des conditions fluctuantes.

• Répond aux demandes évolutives des systèmes dynamiques et multifonctionnels.

Applications des amplificateurs tampons

Les amplificateurs tampons améliorent les performances des systèmes technologiques, garantissent la précision du signal et contribuent à un fonctionnement transparent dans diverses industries.Vous trouverez ci-dessous une analyse détaillée de leurs applications, avantages et implications étendues :

Systèmes audio : renforcer le flux du signal pour l'excellence acoustique

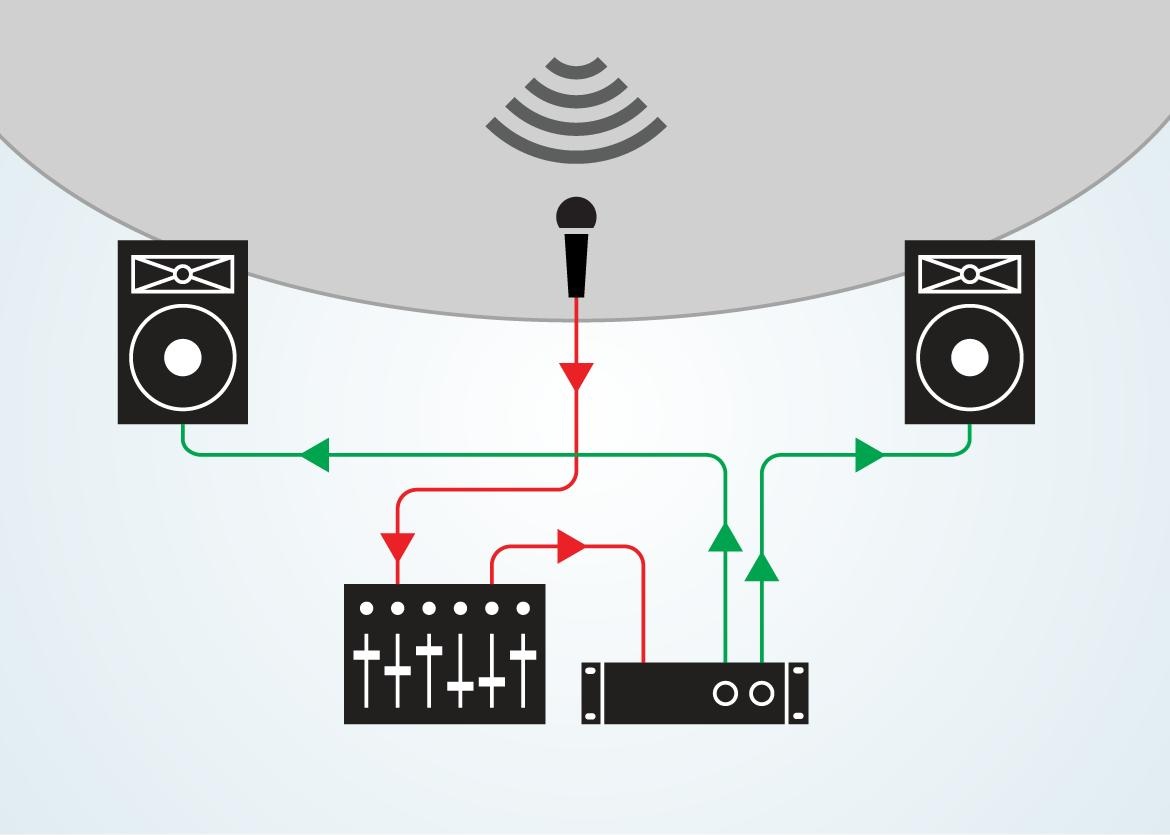

Les amplificateurs tampon jouent un rôle central dans les systèmes audio en résolvant les inadéquations d'impédance entre les composants tels que les microphones, les mélangeurs, les amplificateurs et les haut-parleurs.

• Ils réduisent la distorsion et préservent la fidélité du son, garantissant que l'audio d'origine reste intact pendant la transmission du signal.

• Dans les performances live ou les studios d'enregistrement, ils préservent la clarté sonore, idéale pour fournir un son net et authentique.

• Les configurations audio complexes bénéficient de tampons qui intègrent des équipements haute définition sans compromettre la profondeur ou les détails du son.

Par exemple, lors de l'interface de microphones à haute impédance avec des consoles de mixage à faible impédance, les tampons empêchent la dégradation du signal, un avantage particulièrement évident dans les environnements audio professionnels exigeant une production sonore impeccable.

Contrôle de tension stable dans les systèmes électriques

Les amplificateurs tampon contribuent au fonctionnement fiable du système électrique en fournissant des sorties de tension constantes et en s'adaptant à des charges variables.

• Ils reflètent avec précision la tension d'entrée, créant un environnement stable pour les composants électroniques sensibles en atténuant les problèmes de surcharge.

• Les tampons sont particulièrement utiles dans les systèmes d'énergie renouvelable et les appareils alimentés par batterie sujets aux fluctuations de tension.

• Ils sont utilisés dans des circuits électriques à plusieurs étages pour garantir l'efficacité, bénéficiant à des appareils allant des appareils électroménagers aux machines industrielles.

Par exemple, dans les réseaux électriques complexes, un lissage constant de la tension par des amplificateurs tampons améliore les performances et la fiabilité, en particulier dans les systèmes qui répondent à des demandes énergétiques fluctuantes.

Minimiser les interférences de signaux dans les circuits RF

Dans les circuits RF, les amplificateurs tampons jouent un rôle essentiel dans le maintien de l'intégrité du signal à travers les étapes complexes du traitement du signal.

• Ils agissent comme des isolateurs pour empêcher la dégradation du signal causée par l'interaction entre les étages, favorisant ainsi une communication propre à travers les réseaux cellulaires, les systèmes radar et les liaisons satellite.

• Les protocoles RF pour les appareils IoT et les systèmes autonomes s'appuient sur des tampons pour stabiliser les fréquences, garantissant ainsi un fonctionnement fiable dans des conditions exigeantes.

• Les tampons suppriment le bruit et préservent la clarté de la transmission, répondant aux exigences des applications de précision telles que la communication sans fil et les systèmes de navigation avancés.

Par exemple, la conception de systèmes RF pour véhicules autonomes serait inefficace sans tampons qui maintiennent une transmission de données précise et ininterrompue.

Capteurs : sauvegarde de l'intégrité des données dans les transmissions

Les capteurs produisent souvent des sorties à haute impédance, qui peuvent souffrir d'atténuation pendant la transmission.Les amplificateurs tampon neutralisent ces vulnérabilités grâce à la conversion.

• Les signaux à haute impédance sont transformés en sorties à faible impédance, facilitant le relais de données ininterrompu sur de longues distances.

• Les systèmes de surveillance environnementale comprennent des tampons pour garantir que les lectures de température ou de pression conservent leur précision sur de longues distances.

• Dans la technologie médicale, les appareils tels que les moniteurs ECG ou les capteurs de glucose s'appuient sur des tampons pour préserver la précision des mesures physiologiques vitales.

Par exemple, dans le domaine de la santé, où même les plus petites inexactitudes peuvent avoir un impact sur le diagnostic ou le traitement, les amplificateurs tampons améliorent la fiabilité des sorties des capteurs pour des interventions médicales précises.

Systèmes d'acquisition de données : favoriser la précision des mesures complexes

Les amplificateurs tampon font partie intégrante des systèmes d'acquisition de données, optimisant leur capacité à gérer les signaux analogiques avant la numérisation.

• Ils empêchent les interférences de signal et maintiennent l'intégrité lors de l'agrégation des entrées provenant de plusieurs sources.

• L'automatisation industrielle et la recherche scientifique nécessitent des tampons pour améliorer la précision des sorties du système dans des environnements riches en données.

• Les applications telles que la spectrométrie ou la chromatographie exploitent les amplificateurs tampons pour obtenir des résultats fiables lors de l'analyse simultanée des données.

Par exemple, les laboratoires de chimie dépendent des amplificateurs tampons pour obtenir des mesures reproductibles dans le cadre de procédures de test précises, renforçant ainsi la confiance dans les résultats expérimentaux.

Impact fondamental sur les technologies émergentes

Les amplificateurs tampon transcendent les rôles conventionnels, permettant l’avancement de technologies révolutionnaires.

• En résolvant des défis techniques tels que les inadéquations d'impédance et l'isolation du signal, les tampons posent les bases des innovations modernes.

• Les systèmes sophistiqués dans des domaines tels que l'informatique quantique, la robotique et l'infrastructure 5G dépendent fortement de tampons pour la fiabilité opérationnelle et la cohérence du système.

• Leurs contributions s'étendent à la création de circuits multicouches robustes, capables de gérer les complexités des conceptions électroniques modernes.

Par exemple, en robotique, où le fonctionnement fluide de circuits complexes est essentiel, les amplificateurs tampon améliorent la stabilité du système, essentielle aux tâches hautes performances.

Conclusion

Les amplificateurs tampon améliorent la fiabilité des circuits, maintiennent des signaux clairs et prennent en charge les performances globales du système.Leur capacité à isoler les circuits, à adapter l'impédance et à stabiliser la tension ou le courant les rend précieux dans des applications telles que les systèmes audio, les capteurs, les circuits RF et l'acquisition de données.En réduisant la distorsion et en protégeant les composants sensibles, ils permettent un fonctionnement efficace et cohérent dans l'électronique moderne.Avec une conception et une intégration appropriées, les amplificateurs tampon restent une solution pratique pour maintenir la qualité du signal dans une large gamme de conceptions électroniques.
