Guide des piles bouton : types, utilisations, tests et sécurité

Les piles bouton sont de petites sources d’alimentation compactes largement utilisées dans les appareils électroniques quotidiens tels que les montres, les télécommandes et les outils médicaux.Leur conception vise à fournir une énergie stable dans un espace limité, ce qui les rend idéaux pour les applications de précision.Cet article explique les types de piles bouton, leur composition chimique, leurs caractéristiques clés, leurs utilisations pratiques et leurs pratiques de manipulation sûres, ainsi que des méthodes simples pour tester leurs performances et comprendre leurs limites dans une utilisation réelle.

Catalogue

Comprendre le rôle des piles bouton

Les piles bouton, reconnues pour leur conception compacte et circulaire, utilisent principalement du lithium pour ses propriétés de légèreté, ses performances durables, sa stabilité chimique et sa capacité à maintenir une production d'énergie constante.Ces caractéristiques permettent au lithium d'être hautement compatible avec les applications nécessitant des solutions d'alimentation miniatures dans des environnements exigeants.Malgré leurs avantages, des facteurs tels qu’une capacité électrique limitée et des coûts de production plus élevés limitent leur intégration aux appareils nécessitant une gestion précise de l’énergie, notamment les montres, les télécommandes et certains appareils électroniques avancés.

Catégorisation et composition chimique

Les piles bouton se répartissent en deux catégories distinctes : les types rechargeables et jetables, chacun répondant à des exigences opérationnelles uniques.

• Piles rechargeables : les exemples incluent les séries LIR (3,6 V) et ML/VL (3 V), qui prennent en charge les cycles répétitifs pour une utilisation prolongée.

• Piles non rechargeables : des variantes telles que les piles au lithium-manganèse de la série CR (3 V) et les piles alcalines-zinc-manganèse (1,5 V) sont conçues pour les applications à usage unique.

Parmi ces options, les batteries de la série CR excellent dans le maintien de la stabilité thermique dans diverses conditions, ce qui les rend adaptées aux appareils à haut rendement.Parallèlement, les variantes alcalines offrent une option plus économique, s’adressant principalement aux appareils à faible consommation d’énergie largement accessibles aux consommateurs.Les spécialistes tiennent souvent compte de ces classifications lors de la sélection des batteries en fonction des performances opérationnelles et de la rentabilité de leurs produits.

Applications dans les appareils grand public

De nombreux types de piles bouton sont utilisés dans certains appareils électroniques grand public, garantissant un fonctionnement fiable même dans les conceptions compactes.

Type de batterie	Applications typiques	Objectif clé
AG3, AG10	Appareils auditifs, jouets	Convient aux appareils petits et légers
CR2032	Cartes mères d'ordinateur	Fournit une alimentation de secours stable
CR2016	Montres, appareils de précision	Garantit un résultat durable et constant

Le système de codage des piles bouton suit un format standard essentiel pour comprendre la compatibilité des appareils.Dans cette convention de dénomination :

Élément de code	Signification
Codes de lettres	Indiquer la composition chimique
Deux premiers chiffres	Diamètre en millimètres
Deux derniers chiffres	Épaisseur en unités de 0,1 mm

La connaissance technique de ces codes constitue un avantage pour rationaliser leurs décisions d'achat et éviter les problèmes de compatibilité.Ces connaissances permettent de garantir des performances optimales tout en réduisant les dépenses inutiles en ressources.

Au-delà des pratiques de codage standard

Certains modèles de batteries très demandés, comme la 6F22 (9V) ou la 11A (6V), fonctionnent dans des contextes industriels spécifiques et suivent des systèmes de codification distincts en dehors des formats conventionnels.Ces systèmes sont affinés en fonction des capacités de génération de tension et des critères d'optimisation de l'espace, reflétant les besoins variés des consommateurs.

Un tel codage spécialisé apporte de la clarté aux professionnels du secteur, les aidant à prendre des décisions opérationnelles éclairées lors de la maintenance ou des mises à niveau des appareils.Il devient plus facile d’éviter les inadéquations lorsque les codes combinent précision technique et informations pratiques pour répondre à diverses exigences fonctionnelles.

Perspectives sur l'utilisation et le développement

L’adoption généralisée des piles bouton dans les appareils modernes souligne leur rôle dans diverses industries.Cependant, l’innovation continue dans leur conception et leur application a révélé des utilisations inattendues mais très efficaces.

Par exemple, les spécialistes techniques intègrent de plus en plus ces batteries compactes dans des domaines avancés tels que les dispositifs médicaux ou les solutions expérimentales d’énergies renouvelables.Les limites de capacité énergétique et de distribution sont abordées pour améliorer la conception des piles bouton et répondre aux nouveaux besoins technologiques.

De telles recherches exploratoires montrent le vaste éventail de possibilités offertes par les piles bouton, soutenant des percées dans les domaines traditionnels et non conventionnels.

Caractéristiques des différents types de piles bouton

Les piles bouton, avec leurs formulations chimiques uniques et leur conception ciblée, remplissent des rôles essentiels dans divers appareils modernes.L’examen de leurs diverses propriétés dévoile leurs applications pratiques, leurs limites de performances et leurs avancées technologiques.

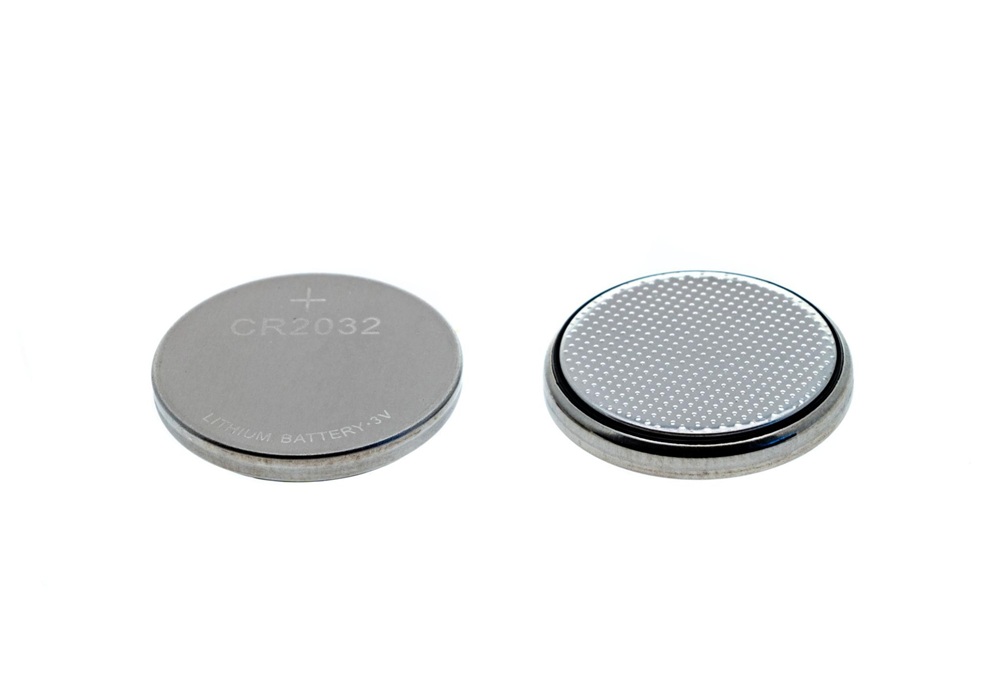

Batterie au lithium

• Comprenant des types tels que le lithium-manganèse (série CR), le fluorure de lithium-carbone (série B) et des variantes rechargeables (série ML), ces batteries atteignent systématiquement une tension nominale de 3 V.

• Construite pour être compacte, un exemple est la pile CR2032, mesurant 20 mm de diamètre et 3,2 mm d'épaisseur, idéale pour être intégrée dans des trackers de fitness ou des télécommandes où la précision dimensionnelle est importante.

• Les innovations en matière de conception environnementale et les systèmes thermiques améliorés les rendent de plus en plus adaptés à l'électronique sensible, offrant fiabilité et durabilité.

En équilibrant une densité énergétique élevée et une efficacité légère, les batteries au lithium s'adressent aux appareils conçus pour l'agilité et la fonctionnalité à long terme.

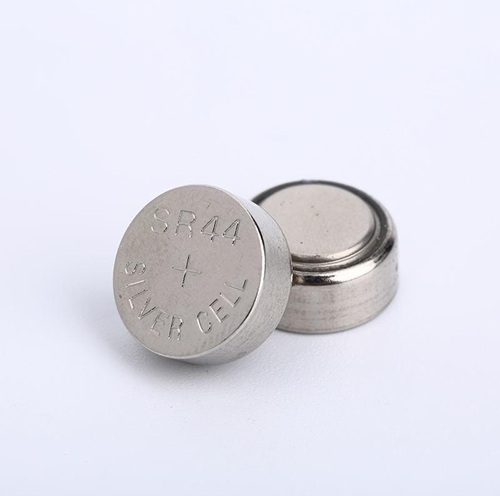

Batterie à l'oxyde d'argent

• Construites avec une cathode d'oxyde d'argent, une anode de zinc et un électrolyte d'hydroxyde de potassium ou de sodium, ces batteries excellent dans les appareils portables comme les montres et les gadgets médicaux.

• Les variantes varient en épaisseur (2,1 mm à 5,4 mm) et en diamètre (6,8 mm à 11,6 mm), offrant une large adaptabilité aux structures mécaniques complexes.

• Leurs taux de décharge uniformes assurent un flux d'énergie inébranlable, permettant ainsi à des équipements où le timing et la précision restent sans compromis.

Les batteries à l'oxyde d'argent permettent un fonctionnement fluide dans les appareils exigeant une précision méticuleuse sur de longues périodes.

Batterie au peroxyde d'argent

• Tirant parti des cathodes de peroxyde d'argent, ces piles fournissent des courants soutenus pour les aides auditives avancées et les capteurs spécialisés, répondant à des besoins opérationnels uniques.

• Bien que leur conception reflète celle des batteries à l'oxyde d'argent, les initiatives de fabrication en cours se concentrent sur la réduction des coûts et le perfectionnement des mécanismes de sécurité.

Les batteries au peroxyde d'argent répondent à des besoins énergétiques exigeants, améliorant ainsi les performances dans des domaines spécialisés.

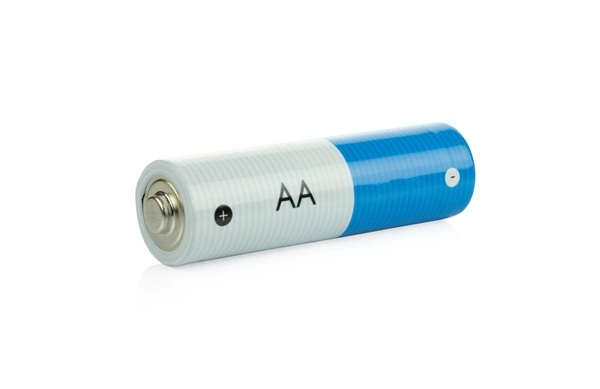

Pile alcaline au manganèse

• Utilisant du dioxyde de manganèse (électrode positive), du zinc (électrode négative) et de l'hydroxyde de potassium comme électrolyte, ces batteries fonctionnent à une tension nominale de 1,5 V.

• Leur prix abordable et leur compétence dans les environnements froids les positionnent comme étant adaptés aux calculatrices ou aux jouets portables, bien que leur densité énergétique limitée limite les applications à forte consommation d'énergie.

Abordables mais pratiques, les piles alcalines au manganèse répondent aux besoins de courte durée de la technologie quotidienne avec une fiabilité inébranlable.

Batterie au mercure

• Autrefois privilégiées dans les appareils de niche tels que les photomètres, les piles au mercure fonctionnent à 1,35 V et offrent des taux de décharge stables dans des environnements de stockage extrêmes.

• Malgré son utilité passée, la toxicité du mercure a conduit à une désuétude généralisée, stimulant des innovations qui imitent sa stabilité énergétique sans risques écologiques.

Les batteries au mercure, bien que historiquement appréciées, conduisent désormais à des explorations vers des alternatives plus sûres pour une efficacité énergétique robuste.

Batterie lithium-ion

• Présentant généralement une tension nominale de 3,7 V et une tension de charge allant jusqu'à 4,2 V, les batteries lithium-ion dominent les opportunités de recharge dans les appareils compacts tels que les écouteurs sans fil et les moniteurs portables.

• Les efforts de recherche visent à étendre la durée de vie des cycles et la précision de charge, en renforçant leur adaptabilité aux diverses exigences de stockage d'énergie.

Les batteries lithium-ion témoignent des progrès réalisés dans les cycles énergétiques répétés, alliant capacité et compatibilité des appareils.

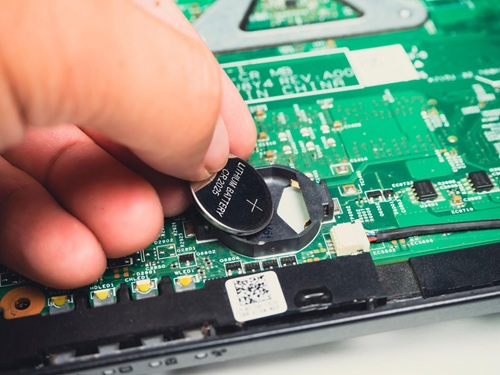

Batterie au lithium au dioxyde de manganèse

• Conçues pour des contextes à usage unique, ces batteries atteignent des courants constants à 3 V à des températures allant de -20°C à +60°C, adaptées aux cartes mères CMOS, aux dictionnaires électroniques et aux systèmes de sauvegarde de mémoire.

• Les progrès mettent l'accent sur la continuité dans des conditions difficiles, garantissant la fonctionnalité dans les opérations d'urgence ou dans des climats extrêmes.

Les batteries au lithium au dioxyde de manganèse garantissent un fonctionnement fiable là où la fiabilité n'est pas négociable.

Batterie au lithium secondaire

• Également classées « LIR », ces batteries fonctionnent à 3,7 V et favorisent les applications exigeant des cycles de recharge fréquents, telles que les trackers de santé portables ou les capteurs légers.

• Les améliorations de l'endurance aux cycles et de l'efficacité de la charge renforcent leur pertinence dans les domaines technologiquement avancés.

Les batteries secondaires au lithium associent la recharge à des conceptions compactes, destinées aux appareils économes en énergie.

Batterie de marteau

• Avec des cathodes au dioxyde de manganèse ou au disulfure de fer et des anodes au lithium, les batteries marteaux offrent une longévité de stockage et une densité énergétique (des variantes comme Li/MnO et Li(CF)n présentent des tensions nominales de 2,8 V et 3 V, respectivement).

• Les innovations donnent la priorité à la réduction des taux d'autodécharge et à l'amélioration de la conductivité interne pour répondre aux besoins des systèmes à forte demande.

Les batteries Hammer ouvrent la voie à des solutions fiables, répondant aux délais opérationnels prolongés et aux besoins de stockage rigoureux.

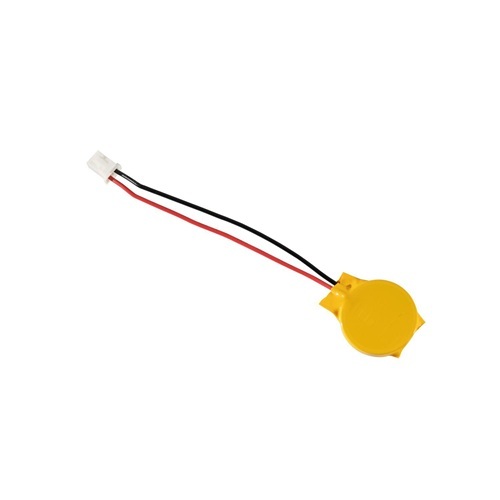

Batterie à broches à souder

• Conçues pour le soudage direct dans les circuits imprimés, les batteries à broches à souder comportent des bandes d'acier nickelées pour plus de durabilité, nécessitant une intégration minutieuse par des professionnels.

• La recherche sur des techniques d'installation simplifiées vise à étendre l'utilité de ces batteries dans des dispositifs médicaux et numériques complexes.

Les batteries à broches à souder illustrent une ingénierie ciblée, permettant des outils de précision dans des industries spécialisées.

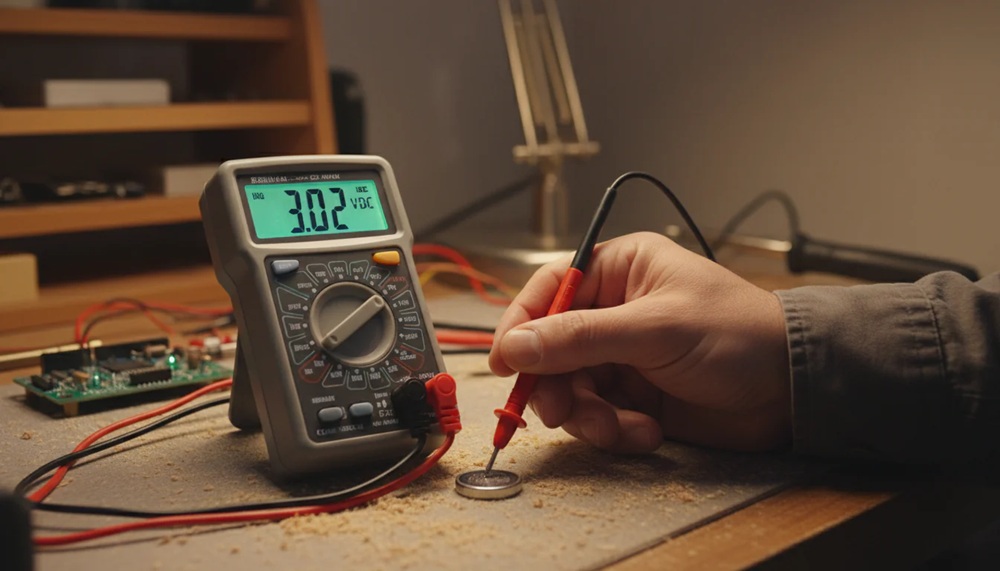

Test des performances de la pile bouton à l'aide d'un multimètre

Tester une pile bouton avec un multimètre offre une approche pratique pour comprendre son état actuel et sa capacité opérationnelle.En suivant des étapes structurées, il peut réaliser des évaluations précises tout en révélant des informations sur le comportement de la batterie.

Préparez le multimètre pour la mesure

Connexions sécurisées

Insérez les fils de test rouge et noir du multimètre dans leurs ports d'entrée désignés, en garantissant un alignement correct et des fixations sécurisées.Des connexions lâches pourraient conduire à des lectures inexactes ou à des signaux intermittents.

Régler en mode tension

Allumez le multimètre et sélectionnez le mode de mesure de tension.Recherchez des indicateurs tels que « V » pour la tension ou des symboles qui spécifient le mode CC.Vérifiez que les paramètres sont correctement ajustés pour correspondre aux conditions de test prévues, car des erreurs de réglage peuvent entraîner des résultats trompeurs ou endommager potentiellement l'appareil.

Placez les sondes du multimètre sur la batterie

Identifier la polarité de la batterie

Localisez les bornes de la batterie en marquant leurs polarités : "+" pour le positif et "-" pour le négatif.Positionnez soigneusement la sonde rouge du multimètre sur le "+", et la sonde noire sur le "-".Un bon alignement de la sonde minimise les erreurs et évite les courts-circuits involontaires.

Assurer un placement précis

Superposez les sondes avec une précision intentionnelle pour réduire le bruit ou les interruptions de lecture.La technique et la concentration, plutôt que la précipitation, favorisent la fiabilité du processus de test.

Lire et évaluer la tension de la batterie

Comparez la tension mesurée avec les valeurs standard

Observez la tension affichée, en utilisant la tension nominale de la batterie comme référence.Par exemple, une lecture proche de 1,2 V pour les types rechargeables est appropriée, signalant la disponibilité opérationnelle.Des écarts tels que des lectures de 0 V ou des chiffres tombant nettement en dessous de la tension nominale suggèrent que la batterie peut être épuisée ou compromise.

Observez la stabilité de la tension pendant la mesure

Pendant les lectures, notez les changements ou fluctuations subtiles de tension.Ceux-ci pourraient faire allusion à une usure interne plus profonde ou à des irrégularités dans les modèles de performances.

Les conditions externes jouent un rôle direct dans les performances d’une batterie.La température, en particulier, peut affecter le rendement et le comportement global.Les températures élevées ont tendance à accélérer les réactions chimiques à l’intérieur de la batterie, ce qui peut entraîner une dégradation plus rapide au fil du temps.D’un autre côté, des températures très basses peuvent réduire temporairement la capacité et les performances.Cet effet est généralement réversible une fois que la batterie revient à des conditions de température normales.

La durée de vie des piles bouton rechargeables est étroitement liée à la façon dont elles sont utilisées.Des cycles fréquents de décharge profonde peuvent réduire progressivement leur capacité et leur efficacité.Adopter des habitudes d'utilisation prudentes, comme éviter l'épuisement complet autant que possible, permet de maintenir les performances à long terme et de prolonger la durée de vie de la batterie.

Des outils de test de base comme un multimètre peuvent fournir une vérification rapide des niveaux de tension, offrant ainsi une idée générale de l’état de charge de la batterie.Cependant, cette méthode ne reflète pas pleinement le comportement de la batterie dans des conditions de travail réelles.Les tests de charge, où une batterie est testée sous une résistance contrôlée, donnent une image plus claire du comportement de tension en temps réel et des performances globales.Cette approche permet d'identifier dans quelle mesure la batterie peut maintenir l'énergie pendant le fonctionnement.

Observer une batterie dans des conditions de travail simulées permet de mieux comprendre ses performances.En analysant l'évolution de la tension pendant l'utilisation, il devient plus facile d'identifier les modèles de décharge et de prédire la fiabilité.Cette méthode permet de prendre des décisions plus éclairées lors de l'évaluation de la qualité de la batterie et de son adéquation à des appareils spécifiques.

L’évaluation d’une pile bouton va au-delà du simple dépannage.Il s’agit de comprendre les performances de la batterie au fil du temps et sa fiabilité en utilisation réelle.Des tests minutieux et cohérents fournissent des informations utiles sur les performances et la durée de vie attendue.

Une évaluation systématique permet également de garantir une meilleure compatibilité avec les appareils et une utilisation plus efficace des ressources.Avec une compréhension plus claire du comportement de la batterie, il devient plus facile de sélectionner la bonne batterie pour chaque application et d’éviter les remplacements inutiles.

Conséquences de l’ingestion d’une pile bouton

Risques graves pour la santé liés à l'ingestion de piles bouton

Les piles bouton au lithium peuvent entraîner des complications de santé graves, voire mortelles, en particulier chez les jeunes enfants.Une fois avalés et logés dans la gorge, leur interaction avec la salive déclenche un processus électrochimique nocif en à peine deux heures.Cette réaction génère des ions hydroxyde et entraîne des blessures corrosives, notamment des brûlures du tissu œsophagien.Des symptômes tels que la bave, des difficultés à avaler, de la toux, une gêne thoracique ou une douleur physique intense peuvent rapidement apparaître.Si l'intervention est retardée, les dommages peuvent dégénérer en perforation œsophagienne, formation de fistules ou autres complications mortelles.Une évaluation médicale et un traitement immédiats sont vitaux lorsqu'une ingestion est suspectée.

Chimie sous-jacente derrière les dommages aux tissus

L’interaction entre une pile bouton et la salive déclenche un processus électrochimique hautement réactif.Cette réaction produit des ions hydroxyde, entraînant des brûlures alcalines localisées et une destruction rapide des tissus.Ces brûlures chimiques affectent principalement les surfaces muqueuses et démontrent les propriétés très réactives des piles bouton.Une intervention médicale rapide devient essentielle dans de tels cas pour mettre un terme aux dégâts et éviter les conséquences en cascade sur la santé, garantissant ainsi de meilleures chances de guérison et réduisant les conséquences à long terme.

Mesures préventives pour réduire l'exposition

Les stratégies proactives jouent un rôle central dans la limitation de l’accès aux piles bouton.Un stockage sécurisé dans des compartiments difficiles d'accès et l'utilisation d'emballages à l'épreuve des enfants sont des précautions pratiques qui peuvent minimiser les incidents d'ingestion accidentelle.Éduquer les enfants sur les risques liés au fait de mettre de petits objets près de leur bouche favorise une prise de conscience.De plus, les soignants peuvent vérifier régulièrement les articles ménagers, tels que les télécommandes, les jouets et les porte-clés, pour vérifier que les piles sont correctement enfermées et inaccessibles.Ces pratiques, intégrées aux routines quotidiennes, diminuent considérablement la probabilité de dangers imprévus.

Interventions médicales et résultats de rétablissement

Les procédures médicales visant à traiter l’ingestion de piles bouton se concentrent souvent sur le retrait endoscopique, en particulier lorsque les piles restent coincées dans l’œsophage.Le moment du traitement est directement lié aux résultats du rétablissement ;une action rapide réduit la gravité des blessures et les effets à long terme.La régénération des tissus suite à des dommages peut nécessiter une approche médicale lente et prudente dans les cas plus graves.Reconnaître les signes avant-coureurs, tels que la bave et l’inconfort visible de la gorge, est important pour accélérer le diagnostic et permettre un traitement efficace.

Sensibilisation du public et réponses réglementaires

Les conséquences plus larges de l’ingestion de piles boutons impliquent un stress émotionnel, physique et financier important pour les familles concernées.Améliorer la connaissance du public grâce à des campagnes de sensibilisation peut rendre les individus plus conscients de ces risques.De plus, les efforts réglementaires visant à améliorer la sécurité des produits, tels que le scellement des batteries dans les appareils et l'avancement des normes d'emballage, apportent une meilleure protection aux consommateurs.Des recherches parallèles sur la fabrication de matériaux de batterie plus sûrs et moins réactifs témoignent d'un engagement à long terme visant à réduire les risques tout en préservant l'utilité de la technologie de pointe.

Les mesures de sécurité appliquées au quotidien aident à réduire les risques liés aux piles bouton et à soutenir la sécurité personnelle et familiale.Des contrôles réguliers pour détecter les piles desserrées et des habitudes de sécurité simples aident à prévenir les accidents.La responsabilité partagée en matière de conception, d’éducation et d’utilisation favorise des conditions plus sûres et réduit les risques.

Conclusion

Les piles bouton restent essentielles dans l’électronique moderne en raison de leur taille compacte, de leur sortie stable et de leur large compatibilité entre les appareils.Comprendre leurs types, leur comportement en termes de performances et leur utilisation correcte permet d'améliorer la fiabilité et de prolonger la durée de vie des appareils.Dans le même temps, des tests appropriés et une manipulation sûre sont importants, en particulier compte tenu des risques graves associés à une mauvaise utilisation ou à une ingestion accidentelle.En combinant une sélection minutieuse, un entretien approprié et une sensibilisation à la sécurité, il garantit des performances efficaces tout en réduisant les dangers potentiels dans les applications quotidiennes.

Foire aux questions [FAQ]

1. Comment puis-je vérifier si une pile bouton est toujours alimentée ?

Une pile bouton peut être vérifiée à l’aide d’un multimètre réglé sur tension continue.Placez la sonde rouge du côté positif et la sonde noire du côté négatif, puis comparez la lecture à la tension nominale de la batterie.Si la valeur est bien inférieure, la batterie est faible.Le tester lorsqu'il est connecté à un appareil peut également aider, car certaines batteries affichent une tension normale mais échouent en cas d'utilisation réelle.

2. Quels sont les risques environnementaux liés à une élimination inappropriée des piles bouton ?

Une mauvaise élimination des piles bouton peut nuire à l’environnement car elles contiennent des produits chimiques comme le lithium et des métaux lourds.S'ils sont jetés avec les ordures ordinaires, ils peuvent fuir et contaminer le sol et l'eau.Au fil du temps, ces substances peuvent affecter les plantes, les animaux et même les humains.Un recyclage approprié aide à prévenir la pollution et permet une manipulation sûre de ces matériaux.

3. Comment puis-je identifier les côtés positifs et négatifs d’une pile bouton ?

Le côté positif d’une pile bouton est la surface plane, généralement marquée d’un signe plus et d’un texte.Le côté négatif a un bord ou un bord légèrement surélevé.Il est important d'identifier les bons côtés pour garantir que la batterie est correctement installée et pour éviter d'endommager l'appareil.
