Amplificateur Cascode Expliqué : Fonctionnement, Avantages et Applications

Un amplificateur cascode utilise des étages de transistor empilés pour améliorer le gain, la bande passante, la résistance de sortie et l'isolation entrée-sortie. En maintenant les nœuds internes sensibles plus stables, il réduit l'effet Miller et améliore la performance à haute fréquence. Cet article explique le fonctionnement cascode, la structure du circuit, les avantages, les limitations et les applications dans les systèmes RF, les miroirs de courant, les amplificateurs opérationnels et les systèmes analogiques de précision.

Catalogue

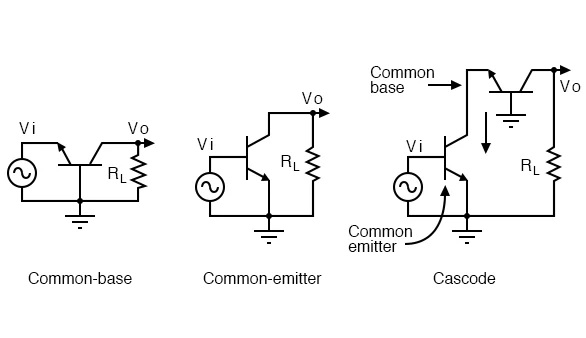

Vue d'ensemble de l'amplificateur cascode

Un amplificateur cascode est construit en placant deux étages actifs en série : un dispositif d'entrée à émetteur commun ou à source commune, suivi d'un dispositif de sortie à base commune ou à grille commune. À première vue, cet agencement peut sembler être une façon simple d'augmenter le gain, mais son véritable attrait va plus loin. Il aborde plusieurs faiblesses récurrentes qui apparaissent lorsqu'un seul étage de transistor est demandé à fonctionner à des fréquences plus élevées, avec une précision plus stricte ou une plus grande résistance de sortie. Dans le travail de conception pratique, cette topologie est souvent appréciée car elle limite le mouvement de tension interne, permettant au courant de signal d'être géré avec plus de calme et moins d'interaction non intentionnelle.

Son idée de fonctionnement est assez directe : le transistor supérieur maintient le nœud de sortie du transistor inférieur à une tension presque constante. Ce détail a tendance à revêtir plus d'importance que ce à quoi les novices s'attendent. Lorsque la tension à travers le dispositif inférieur n'est pas autorisée à varier librement, le comportement du transistor devient plus stable et plus facile à anticiper. La rétroaction capacitive interne s'affaiblit de manière notable.

• L'effet Miller est réduit

• Le chemin inverse de la sortie vers l'entrée est réprimé

• Le gain est conservé sur une plage de fréquences plus large

• La stabilité est plus facile à préserver dans des conditions de fonctionnement exigeantes

D'un point de vue conception, le cascode est mieux considéré comme une topologie façonnée par des compromis plutôt que comme une amélioration générale. Il peut offrir une plus grande résistance de sortie, une isolation entrée-sortie plus forte et une bande passante plus large, bien que ces avantages s'accompagnent d'une réduction de la marge de tension et d'une sensibilité au biais plus stricte. Dans de véritables circuits, cet échange est rarement abstrait. Une topologie qui apparaît élégante dans l'analyse des petits signaux peut devenir délicate une fois que les limites d'alimentation, la dispersion des dispositifs et le déplacement de sortie sont évalués ensemble. Les concepteurs analogiques expérimentés arrivent souvent au cascode non par habitude, mais en reconnaissant qu'un goulet d'étranglement spécifique refuse de céder à des options plus simples.

Cette structure apparaît largement dans les avant-dernières RF, les miroirs de courant, les étapes de gain, les cœurs d'amplificateurs opérationnels et les circuits intégrés de précision. Dans ces contextes, plusieurs exigences appuient généralement en même temps.

• Gain élevé

• Réponse rapide

• Faible rétroaction indésirable

• Stabilité acceptable à travers les variations de processus et de température

Une leçon récurrente dans la conception analogique fiable à haute performance est que lorsqu'un nœud sensible est maintenu au calme, l'amplificateur environnant devient généralement plus gérable, plus prévisible et franchement moins frustrant à affiner.

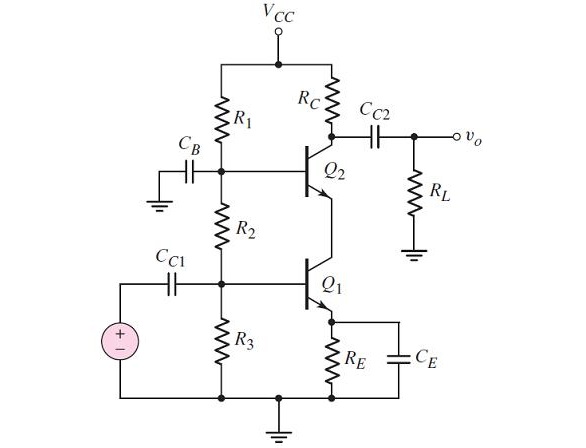

Circuit de l'Amplificateur Cascode

Dans un circuit cascode à FET, le transistor inférieur fonctionne typiquement comme un étage à source commune et reçoit `Vin` à sa grille, tandis que le transistor supérieur fonctionne comme un étage à grille commune et délivre `Vout` à travers la charge de drain `Rd`. Le dispositif inférieur convertit principalement la tension d'entrée en courant de signal. Le dispositif supérieur dirige ensuite ce courant vers le nœud de sortie tout en limitant la variation de tension au drain du transistor inférieur. Cette division des responsabilités est l'une des raisons discrètes pour lesquelles le cascode fonctionne si bien : chaque dispositif est chargé de faire un travail plus ciblé, et le comportement global devient plus facile à façonner avec intention.

La suppression de l'effet Miller est au cœur de l'attrait du circuit. Dans un amplificateur à source commune simple, la capacité grille-drain est multipliée par le gain en tension, rendant l'entrée beaucoup plus capacitive et réduisant la réponse haute fréquence. Dans la structure cascode, la tension de drain du transistor inférieur ne varie que légèrement, de sorte que cette capacité n'est plus multipliée aussi agressivement. Le bénéfice n'est pas seulement un résultat soigné sur papier. À mesure que la fréquence augmente, cette différence sépare souvent une étape qui se comporte encore avec discipline de celle qui commence à perdre du gain et de la marge de phase plus tôt que le concepteur ne le souhaiterait.

Une autre caractéristique largement appréciée est l'augmentation de la résistance de sortie. Parce que le transistor supérieur protège le dispositif inférieur des variations directes de tension de sortie, la résistance de petit signal vue à la sortie devient beaucoup plus grande que celle d'un étage à transistor unique. Une plus grande résistance de sortie permet au même courant de signal de produire une tension de sortie plus importante à travers la charge, ce qui soutient un gain en tension plus élevé. C'est l'une des raisons pour lesquelles les structures cascode apparaissent si souvent dans la conception analogique intégrée, où extraire plus de gain intrinsèque de capacités modestes des dispositifs peut ressembler moins à une optimisation et plus à une survie.

En même temps, le circuit apporte des limites pratiques qui méritent d'être reconnues clairement. Les transistors empilés ont besoin d'une tension suffisante à travers chaque dispositif pour les maintenir tous deux en fonctionnement dans leur région prévue. Si l'alimentation disponible est trop faible, un transistor peut quitter la saturation ou le fonctionnement actif, et le bénéfice de gain anticipé peut disparaître abruptement. Cette difficulté devient particulièrement visible dans les processus CMOS basse tension. De nombreux conceptions en première passe semblent respectables en principe, mais échouent lors de la vérification de polarité parce qu'une trop grande tension interne a déjà été consommée avant qu'un balancement de sortie utile soit disponible. Ce moment est souvent un rappel sobre que la topologie seule ne sauve pas un budget de tension imprudent.

L'isolation entrée-sortie est un autre aspect fort du cascode. Étant donné que le transistor d'entrée est isolé des grands mouvements de tension de sortie, le couplage inverse de la sortie à l'entrée est beaucoup plus faible que dans un amplificateur à étape unique. Cela améliore la prévisibilité, surtout à haute fréquence, où les capacités parasites et les chemins de rétroaction non intentionnels dominent souvent le comportement plus que quiconque ne veut initialement l'admettre. Dans des mises en page soigneuses, le bénéfice devient encore plus convaincant. La topologie du circuit peut réduire le couplage en théorie.

• Le routage doit soutenir le même objectif

• Le placement des dispositifs doit soutenir le même objectif

• Le contrôle des parasites doit soutenir le même objectif

Une façon utile d'interpréter le cascode est de le considérer comme une structure de traitement de courant plutôt que comme un étage d'amplification de tension dans le sens simplifié habituel. Le transistor inférieur détecte et module le courant. Le transistor supérieur abrite ce courant des perturbations et permet qu'il soit converti en une tension de sortie plus importante à un nœud de haute résistance. Cette perspective conduit souvent à un jugement de conception plus clair, surtout lorsque le gain, la bande passante et le balancement de sortie sont évalués à travers des topologies d'amplificateur concurrentes.

Amplificateur Cascode Plié

L'amplificateur cascode plié préserve l'idée centrale du cascode tout en atténuant l'une de ses limitations les plus persistantes : l'espace de tension. Au lieu d'empiler tous les transistors directement dans un seul chemin de signal vertical, la version pliée redirige le courant de signal à travers des dispositifs de polarité opposée. Le courant est donc plié dans une autre branche, où l'action à grille commune ou à base commune fournit toujours une haute résistance de sortie et un fort gain. Cela rend la topologie particulièrement attrayante lorsque la tension d'alimentation laisse peu de place pour un empilement confortable.

L'attraction principale de la forme repliée est qu'elle allège le fardeau de l'espace pour la tête sans abandonner le principe de cascode sous-jacent. Dans un cascode conventionnel, plusieurs transistors peuvent devoir rester en saturation en même temps le long du même chemin de courant. Dans des environnements modernes à faible alimentation, cette demande peut consommer plus de tension que la conception ne peut se permettre sans tension dans d'autres domaines. L'architecture repliée redistribue le chemin du signal de sorte qu'une plus grande partie de la source disponible puisse être utilisée plus efficacement. C'est pourquoi elle est devenue une solution familière dans la conception IC analogique à basse tension, en particulier dans les amplificateurs opérationnels et les circuits d'interface de capteur.

Le cascode replié se distingue également parce qu'il offre souvent un équilibre pratique entre gain, vitesse et flexibilité du mode commun d'entrée. Dans de nombreux cœurs d'amplificateur, le concepteur doit décider non seulement combien de gain est souhaité, mais aussi quelle plage de tension d'entrée doit être tolérée et combien de débattement de sortie doit rester disponible. L'approche repliée aide à concilier ces pressions avec un peu plus de grâce. Cela n'efface pas les compromis.

• Cela les redistribue

• Cela les expose plus clairement

• Cela les rend souvent plus faciles à négocier

Dans de nombreux cas, ce genre d'équilibre est plus utile que de forcer un seul paramètre à paraître impressionnant isolément.

Cela dit, cette topologie n'est pas sans coût. Les amplificateurs cascode repliés incluent généralement plus de branches, plus de circuits de polarisation et plus de nœuds internes que les structures plus simples en stage unique. Ces ajouts peuvent accroître la complexité de conception, la consommation d'énergie et la contribution au bruit s'ils ne sont pas gérés avec soin. En pratique, les dispositifs supplémentaires créent également plus d'opportunités pour que le désaccord et la capacitance parasitaire façonnent les performances de manière indésirable. Un cascode replié a tendance à récompenser une planification de polarisation disciplinée et une inspection patiente du petit signal. Lorsque ces détails sont écartés, la topologie peut perdre une grande partie de son attrait et se transformer en une conception qui résiste à la stabilisation et refuse d'être optimisée gracieusement.

Une autre force du cascode replié est son utilité en tant que seule étape de gain dominante dans les amplificateurs de précision. Parce qu'il peut fournir un gain élevé et une bande passante relativement large au sein d'une étape principale, la compensation en fréquence est souvent plus gérable que dans des architectures multi-étapes. Cela aide à expliquer pourquoi il apparaît si souvent dans les amplificateurs opérationnels qui doivent rester stables tout en conduisant des étapes ultérieures ou des charges capacitives modérées. Dans de nombreux conceptions réussies, le véritable mérite du cascode replié réside non seulement dans ses performances intrinsèques, mais aussi dans la façon dont il rend l'amplificateur global plus facile à fermer, à polariser et à compenser sous des contraintes d'alimentation réalistes. Les concepteurs ont tendance à valoriser ce type de coopération d'une topologie parce qu'elle réduit la quantité de correction de force brute nécessaire plus tard.

Plus largement, le cascode replié reflète un instinct de conception durable dans le génie analogique : lorsque l'empilement direct exige trop de tension, le chemin du signal peut être réarrangé au lieu d'être abandonné. Cette idée a maintenu cette topologie pertinente à travers plusieurs générations de technologies de processus. Ce n'est pas simplement un contournement à basse tension.

• C'est une réponse architecturale à une tension limitée

• Elle supporte le gain sans renoncer au contrôle

• Elle supporte la vitesse sans inviter à une instabilité excessive

• Elle reste bien alignée avec les pressions de conception analogique pratiques

Caractéristiques et performances des amplificateurs cascode

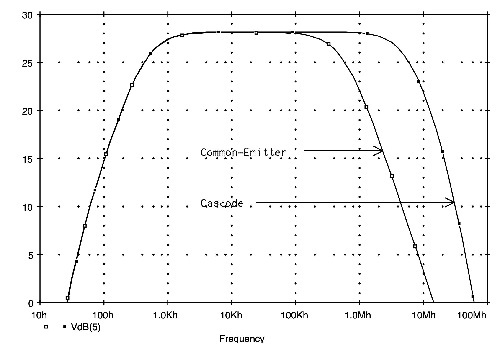

Comportement à haute fréquence de l'amplificateur cascode

Pourquoi la performance à haute fréquence se détériore souvent dans des étapes plus simples

L'amplificateur cascode est largement apprécié pour la façon dont il gère le fonctionnement à haute fréquence avec une composure inhabituelle. Dans une étape de type émetteur commun ou source commune de base, le gain en tension commence souvent à diminuer à mesure que la fréquence augmente, et cette diminution est rarement surprenante pour quiconque a passé du temps avec de vrais circuits.

Plusieurs facteurs entraînent généralement ce comportement :

• Capacitances parasitaires internes

• Capacitances reliant les nœuds d'entrée et de sortie

• Chemins de rétroaction non intentionnels

• Retard de phase croissant à des fréquences plus élevées

• Perte progressive de gain effectif

• Restriction de bande passante précoce

À mesure que ces effets s'accumulent, l'amplificateur ne répond plus avec la même clarté qu'il montre dans la région passante. Ce qui semble gérable en théorie peut devenir frustrantement inégal en mesure, surtout lorsque la plage de fréquences est poussée au-delà des marges confortables.

Comment la structure cascode répond à la source du problème

Le cascode s'attaque à ce problème au nœud où les problèmes commencent généralement. Le transistor inférieur sert de principal dispositif d'entrée, tandis que le transistor supérieur maintient la tension du collecteur ou du drain du dispositif inférieur presque constante.

Cet agencement change les conditions électriques de manière très délibérée. Puisque le nœud intermédiaire n'éprouve plus de grandes variations de signal, la capacité parasite connectée à ce nœud a beaucoup moins d'opportunité de renvoyer les variations de sortie vers le côté d'entrée. En pratique, cela affaiblit considérablement l'effet Miller, qui est souvent le mécanisme le plus responsable du déclin à haute fréquence d'un amplificateur à une seule étape.

Ce que cela signifie dans le comportement réel de l'amplificateur

Une fois que l'effet Miller est réduit, le pôle dominant à haute fréquence se déplace vers le haut. La bande passante utilisable s'étend davantage et le gain reste plus plat sur une plus large étendue de fréquences.

C'est pourquoi le cascode apparaît si fréquemment dans :

• Les avant-derniers RF

• Les chemins analogiques à large bande

• Les étapes de précision à haute vitesse

L'attrait ne réside pas simplement dans le fait que l'amplificateur peut atteindre une limite de fréquence plus élevée. Un avantage plus convaincant est qu'il tend à préserver un gain ordonné et prévisible avant que cette limite ne soit atteinte. Dans la conception pratique, cette distinction a un poids réel, car une large bande passante théorique offre peu de réconfort si le gain a déjà commencé à dériver à travers la plage de fonctionnement prévue.

Intégrité du signal à haute fréquence au-delà de la bande passante à petit signal

Le cascode améliore également le comportement du signal à haute fréquence dans un sens plus large que la bande passante seule. À mesure que la fréquence augmente, les parasités de circuit, les capacités de dispositifs et le couplage interétapes commencent souvent à influencer la performance de manières subtiles, cumulatives et parfois ennuyeuses à diagnostiquer.

Le cascode aide à contenir cette sensibilité en réduisant la force avec laquelle le transistor d'entrée réagit aux perturbations provenant du côté de sortie. En conséquence, le comportement mesuré reste souvent plus proche des calculs initiaux. Les concepteurs ayant une expérience pratique substantielle tendent à valoriser ce trait car il diminue la probabilité qu'un circuit se comporte poliment en analyse tout en devenant capricieux sur la table de test.

Inversion de sortie et le takeaway plus révélateur

Dans des mises en œuvre courantes, la sortie globale reste inversée par rapport à l'entrée. Néanmoins, ce détail est généralement secondaire.

Le point le plus révélateur est que le cascode maintient un gain utile et un comportement de fréquence plus propre dans des régions où un amplificateur à étape unique plus simple montrerait déjà :

• Un affaiblissement noticeable

• Une dégradation de phase

• Une sensibilité accrue aux effets parasites

Caractéristiques de stabilité de l'amplificateur cascode

Pourquoi l’instabilité émerge dans des circuits rapides à gain élevé

L'amplificateur cascode est également reconnu pour son comportement de stabilité ordonnée. Dans les circuits à haute fréquence et à gain élevé, l’instabilité ne provient que rarement d'une seule cause spectaculaire. Plus souvent, elle se développe à partir de plusieurs interactions plus petites qui s'accumulent jusqu'à ce que l'étage devienne difficile à faire confiance.

Les contributeurs typiques comprennent :

• Les capacités parasites

• Les incompatibilités d'impédance

• Les variations de polarisation

• Les chemins de rétroaction non intentionnels

Le cascode aide à gérer ces interactions en répartissant les responsabilités entre deux transistors et en limitant les grandes variations de tension au nœud interne le plus sensible.

Suppression de l'influence inversée du côté de sortie

Le transistor inférieur fonctionne avec une tension de collecteur ou de drain presque fixe. Cette condition réduit le degré auquel les changements du côté de sortie peuvent altérer le comportement du dispositif d'entrée.

Dans un étage plus simple, un grand mouvement de tension de sortie peut se coupler en arrière à travers les capacités de dispositif et remodeler la réponse apparente d'entrée. Dans le cascode, ce mécanisme est fortement supprimé. Le chemin de signal résultant se comporte avec plus de cohérence et beaucoup moins de surprises à mesure que la fréquence augmente, ce qui est exactement le genre de discipline que les ingénieurs ont tendance à apprécier après avoir géré des topologies moins coopératives.

Isolation fournie par le transistor supérieur

Le transistor supérieur améliore encore la stabilité en protégeant le dispositif d'entrée des variations de tension du côté de sortie. Cela augmente l'isolation entrée-sortie et réduit l'interaction indésirable entre les réseaux de source et de charge.

Dans le travail de conception pratique, cela rend souvent les tâches suivantes moins fragiles :

• Correspondance

• Ajustement

• Réglage de polarisation

Ce bénéfice devient particulièrement visible lorsque les résultats de simulation semblent initialement propres, mais que les parasités de circuit réels et les tolérances des composants commencent à révéler des points faibles. Le cascode réduit souvent cet écart entre l'analyse idéale et la mise en œuvre physique, ce qui peut épargner beaucoup de retouches tardives.

Comportement de polarisation sous des conditions de signal changeantes

La stabilité de polarisation mérite également une attention particulière. Puisque le dispositif inférieur éprouve moins de variations dans ses tensions terminales, son point de fonctionnement est plus facile à préserver lorsque les conditions de signal changent.

Cela ne supprime pas la nécessité d'un design de biais soigneux. Cependant, cela réduit la chance que les oscillations normales de sortie poussent le transistor d'entrée dans une région moins linéaire ou moins prévisible. Dans une étape bien exécutée, cela conduit généralement à une transconductance plus stable, un gain plus cohérent et moins de distorsion associée à la dérive du point de fonctionnement interne.

Risque réduit d'oscillation

La réduction du risque d'oscillation se distingue dans les systèmes analogiques et RF rapides. Une étape peut offrir un gain suffisant sur le papier et échouer en pratique si des chemins de rétroaction cachés déclenchent des oscillations ou des auto-oscillations.

Le cascode limite la formation de fortes boucles de rétroaction internes avant qu'elles ne deviennent perturbatrices. Son comportement stable n'est donc pas un effet de bord chanceux. Il découle directement de la manière dont la topologie confine les variations de tension sensibles à des emplacements plus faciles à contrôler.

Une perspective de conception plus large sur la stabilité

Une manière utile de voir le cascode est qu'il fait plus que lever les cibles de performance numériques. Il impose une structure au comportement interne de l'amplificateur.

Cette discipline structurelle est souvent ce qui donne à un design sa finition professionnelle. Les circuits stables ne sont que rarement ceux ayant le gain brut le plus agressif ; ce sont plus souvent ceux dans lesquels chaque nœud est autorisé à faire exactement ce que le circuit lui demande, sans mouvements excessifs et sans interactions cachées attendant d'émerger plus tard.

Avantages et contraintes de l'amplificateur cascode

Principaux avantages

L'amplificateur cascode offre une combinaison de propriétés qu'il est difficile d'obtenir avec un design à simple étage. Ces avantages découlent d'un principe partagé : un transistor traite le signal d'entrée, tandis que l'autre limite les variations de tension excessives au nœud intermédiaire sensible.

Les avantages typiques incluent :

• Gain de tension élevé

• Grande résistance de sortie

• Large bande passante

• Forte isolation entrée-sortie

• Stabilité améliorée à haute fréquence

Ce qui rend cela particulièrement satisfaisant du point de vue de la conception, c'est que ces traits ne sont pas assemblés par un patchwork de corrections. Ils émergent naturellement de la topologie elle-même.

Son gain de tension élevé est particulièrement attrayant dans les blocs de construction analogiques où un gain supplémentaire est souhaité sans introduire une complexité de rétroaction excessive. La grande résistance de sortie du cascode s'adapte également naturellement aux charges à source de courant, aux charges actives, et aux étages de gain dans les circuits intégrés.

Dans de nombreux environnements de CI, cela se traduit par un avantage très pratique : le gain peut souvent être augmenté considérablement sans forcer le circuit à prendre une forme multistage plus élaborée. Pour les concepteurs essayant d'équilibrer performance, espace, et effort d'implémentation, cet échange peut sembler agréablement efficace.

La large bande passante est l'un des avantages les plus familiers de la topologie cascode. En réduisant l'effet Miller, elle évite l'une des limitations de fréquence les plus persistantes rencontrées dans les amplificateurs à émetteur commun et à source commune.

Cela rend le cascode bien adapté à :

• Amplificateurs RF

• Chaînes analogiques large bande

• autres circuits nécessitant à la fois gain et rapidité

Dans ces contextes, même une amélioration modérée du contrôle des parasites peut produire un bénéfice au niveau système qui semble plus substantiel qu'une augmentation modérée du gain nominal. Ce résultat est souvent plus évident dans le matériel que ce qu'il apparaît dans les équations.

Le cascode fournit également une forte isolation entre l'entrée et la sortie. Cela est particulièrement utile dans les systèmes où le chargement de sortie, les réseaux d'adaptation, ou les étapes adjacentes peuvent varier.

Une meilleure isolation signifie que les caractéristiques d'entrée sont moins perturbées par les changements côté sortie, ce qui aide à préserver :

• Gain

• Bande passante

• Comportement d'impédance prévisible

En pratique, cela raccourcit souvent l'effort d'ajustement pendant le développement, particulièrement lorsque le circuit environnant est dense ou fonctionne près de ses limites de fréquence. Ce type de prévisibilité tend à être apprécié non seulement en théorie, mais durant les longues et exigeantes heures d'affinage que le matériel réel impose souvent.

Une autre caractéristique attrayante est la flexibilité. La structure cascode apparaît dans les amplificateurs de tension, les miroirs de courant, les paires différentielles, les étages de transimpédance, les mélangeurs, les étapes d'entrée de récepteurs, et de nombreux autres sous-systèmes analogiques.

Les configurations courantes incluent :

• Amplificateurs de tension

• Miroirs de courant

• Paires différentielles

• Étages de transimpédance

• Mélangeurs

• Étapes d'entrée de récepteurs

Dans les conceptions de mélangeurs et de récepteurs, y compris les architectures superhétérodynes, différents signaux peuvent être appliqués à différents transistors afin que la conversion et l'amplification se produisent de manière efficace dans le même cadre général. Cette capacité à soutenir plusieurs fonctions analogiques sans abandonner la topologie sous-jacente aide à expliquer pourquoi le cascode reste un motif de conception si durable.

D'un point de vue de conception plus large, le cascode est souvent attrayant car il améliore les performances par la topologie plutôt que par la simple correction. Cela conduit généralement à une solution plus propre et plus durable.

Lorsque la bande passante et la stabilité émergent naturellement de la structure du circuit, la conception reste souvent plus robuste que celle qui atteint des résultats similaires uniquement après que des compensations ont été ajoutées pour contenir les faiblesses sous-jacentes.

Principales limitations

La limitation la plus évidente de l'amplificateur cascode est la marge de tension. Étant donné que deux transistors sont empilés verticalement, chaque appareil doit avoir suffisamment de tension pour rester dans sa région de fonctionnement prévue, comme la saturation pour les FET ou le mode actif pour les BJT.

Cela crée plusieurs conséquences immédiates :

• Une exigence de tension d'alimentation minimale plus élevée

• Moins de liberté dans l'allocation de la tension

• Une pression plus grande sur le budget de balancement de sortie

Comparé à une étape simple à transistor unique, le cascode demande plus d'espace pour fonctionner, et cette exigence peut façonner l'ensemble du design dès le début.

Cette limitation devient beaucoup plus perceptible dans les conceptions basse tension. Lorsque l'alimentation disponible est faible, il peut ne pas y avoir suffisamment de tension à travers les deux transistors tout en préservant un balancement de sortie adéquat.

Dans ces conditions, les forces théoriques du cascode peuvent perdre de leur force pratique car le circuit peut souffrir de :

• Plage dynamique réduite

• Éloignement de la région de fonctionnement prévue lors des excursions de signal

• Contraintes de balancement plus strictes

Pour cette raison, le cascode de base est souvent moins attrayant dans les environnements modernes à basse tension, sauf lorsque des alternatives telles que le cascode plié sont utilisées.

Le biaisage introduit une autre couche de difficulté. Étant donné que les deux transistors doivent être réglés correctement, le réseau de biais doit satisfaire à plus de conditions qu'il ne le ferait dans un amplificateur à étage unique.

Ces conditions impliquent généralement :

• Niveau de courant

• Distribution de la tension

• Surcharge du dispositif

• Balancement de signal attendu

Tous doivent rester compatibles. De petites erreurs dans ces relations peuvent réduire le balancement de sortie, affaiblir la linéarité, ou même empêcher un appareil de fonctionner correctement. Dans le travail de conception réelle, c'est souvent là que le cascode initialement élégant commence à révéler des compromis qui sont plus faciles à négliger dans une discussion purement conceptuelle.

Le cascode peut également restreindre le balancement de sortie. Étant donné que les tensions des nœuds internes sont intentionnellement contraintes pour soutenir un comportement stable et large bande, la sortie peut ne pas se déplacer aussi librement qu'elle le ferait dans une étape optimisée principalement pour de grandes excursions de signal.

Cela ne rend pas la topologie inférieure. Cela montre simplement que le cascode n'est pas universellement idéal. Il tend à mieux servir lorsque le gain, la vitesse et l'isolation comptent plus que l'extraction de la plus grande excursion possible à partir d'une alimentation très limitée.

Il peut également y avoir une sensibilité plus forte à la qualité de la source de biais dans des applications de précision ou à haute vitesse. Si le dispositif supérieur est mal biaisé, le bruit, la dérive ou la variation de l'alimentation peuvent influencer les performances de l'ensemble de l'étage.

Les sources possibles de dégradation comprennent :

• Bruit de biais

• Dérive de biais

• Variation de l'alimentation

• Faiblesses de disposition

La topologie elle-même est hautement capable, mais elle ne pardonne pas un design de soutien faible. Dans de nombreuses implementations matures, une grande partie du succès de l'étage provient d'une génération de biais soigneuse et d'une disposition disciplinée plutôt que simplement du couple de transistors.

Une conclusion équilibrée est que l'amplificateur cascode n'est pas simplement un meilleur amplificateur dans tous les contextes. C'est une topologie spécialisée avec un rôle clairement défini.

Il fonctionne particulièrement bien lorsque les objectifs de conception comprennent :

• Gain élevé

• Large bande passante

• Forte isolation

Il devient moins attrayant lorsque :

• La tension d'alimentation est strictement limitée

• La grande excursion de signal domine la spécification

L'utilisation la plus sensée du cascode provient de la reconnaissance claire de ces limites et du choix de la topologie où ses forces s'alignent naturellement avec les exigences du circuit.

Conclusion

Les amplificateurs cascode sont utiles lorsqu'un circuit nécessite un gain plus élevé, une bande passante plus large, une meilleure isolation et une stabilité accrue qu'un amplificateur à étage unique peut fournir. Leur performance dépend d'un bon biaisage, de la marge de tension, de l'égalité des dispositifs et du contrôle de la disposition. Lorsqu'ils sont conçus correctement, ils offrent des performances analogiques haute fréquence et de précision prévisibles.

Questions Fréquemment Posées [FAQ]

1. Pourquoi est-il si important de réduire l'effet Miller dans la conception d'amplificateurs haute fréquence ?

L'effet Miller augmente la capacité d'entrée apparente d'un stade de transistor, ce qui peut réduire considérablement la bande passante et le gain haute fréquence. L'amplificateur cascode minimise cet effet en maintenant la tension au nœud de sortie du transistor inférieur presque constante. Cela permet à l'amplificateur de conserver un gain plus fort et une meilleure réponse en fréquence qu'une conception à étage unique comparable.

2. Pourquoi les concepteurs d'IC analogiques utilisent-ils fréquemment des structures cascode pour augmenter le gain en tension ?

Un amplificateur cascode fournit une résistance de sortie beaucoup plus élevée qu'un stade à transistor unique. Une résistance de sortie plus élevée permet au même courant de signal de générer une tension de sortie plus grande, ce qui entraîne un gain en tension plus important. Cela rend le cascode particulièrement précieux dans les circuits intégrés où maximiser le gain à partir de performances limitées des dispositifs est souvent un objectif de conception majeur.

3. Comment un amplificateur cascode replié résout-il les limitations de marge de tension d'un cascode conventionnel ?

Un cascode replié redirige le courant de signal à travers des dispositifs de polarité opposée au lieu d'empiler tous les transistors dans un seul chemin vertical. Cet agencement réduit la quantité de tension requise à travers chaque dispositif tout en préservant de nombreux avantages de gain et de bande passante de l'architecture cascode. En conséquence, les cascodes repliés sont largement utilisés dans les conceptions d'amplificateurs analogiques et opérationnels à basse tension.

4. Pourquoi l'amplificateur cascode offre-t-il généralement une meilleure stabilité qu'un simple stade émetteur commun ou source commune ?

Le cascode réduit les rétroactions indésirables entre la sortie et l'entrée en isolant le transistor d'entrée des grandes variations de tension de sortie. Cela diminue l'influence des capacités parasitaires, réduit la probabilité d'oscillation et aide à maintenir un comportement de gain et de phase prévisible à des fréquences plus élevées. Le résultat est un amplificateur plus stable qui est plus facile à régler et à optimiser.

5. Quels facteurs les ingénieurs devraient-ils évaluer avant de choisir une topologie d'amplificateur cascode ?

Les ingénieurs doivent prendre en compte les exigences de gain, les cibles de bande passante, les limitations de tension d'alimentation, les exigences de variation de sortie, la complexité du biais et les objectifs de stabilité. Le cascode est très efficace lorsque le gain élevé, la large bande passante et une forte isolation entrée-sortie sont des priorités. Cependant, ses exigences de marge de tension accrues et des conditions de biais plus exigeantes peuvent rendre d'autres topologies d'amplificateur plus adaptées à des applications à basse tension ou à signal fort.
