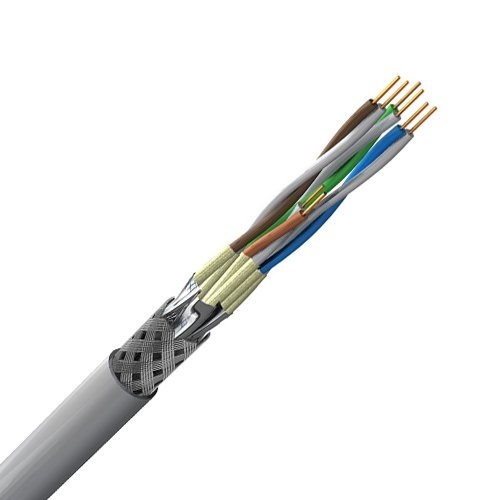

Explication du câble Cat 7 : caractéristiques, applications et guide d'installation

Le câble Cat 7 est un câble Ethernet entièrement blindé conçu pour supporter la transmission de données à haute fréquence tout en réduisant l'interférence, la diaphonie et la perte de signal. Avec sa structure de blindage améliorée, sa capacité de bande passante plus élevée et son support pour l'Ethernet 10 Gigabit, le Cat 7 est couramment utilisé dans des environnements exigeant une performance réseau fiable. Cet article explique la construction du câble Cat 7, ses caractéristiques de fonctionnement, ses avantages, ses limitations, les considérations d'installation et les raisons de son développement.

Catalogue

Introduction au câble Cat 7

Ce qu'est le câble Cat 7

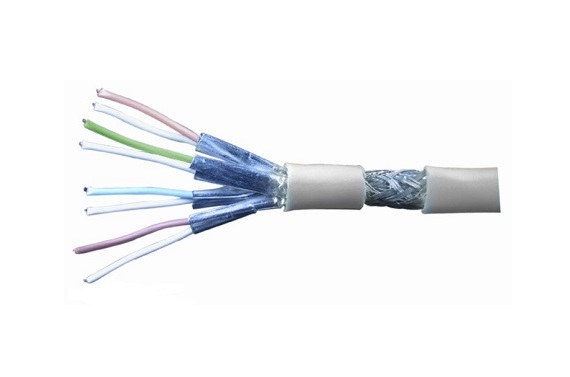

Le câble Cat 7 est un câble Ethernet entièrement blindé composé de huit conducteurs en cuivre agencés en quatre paires torsadées.

Dans la plupart des conceptions :

• Chaque paire torsadée est enroulée dans une feuille métallique

• Le câble entier est enfermé par un blindage tressé supplémentaire

Ce blindage en couches est plus qu'une simple amélioration de conception. C'est la caractéristique qui donne au Cat 7 son identité distincte et le sépare des câbles réseau plus anciens non blindés ou légèrement blindés.

Pourquoi la structure de blindage existe

La structure de blindage est conçue pour contrôler les interférences à un niveau beaucoup plus élevé que celui des câbles Ethernet ordinaires.

Dans les installations réelles, la qualité du signal est souvent influencée par plusieurs conditions environnantes :

• Lignes électriques à proximité

• Équipements densément empilés

• Paquets de câbles réseau adjacents

• Espaces électriquement bruyants

Dans ces circonstances, le câblage standard peut encore fonctionner, mais la marge de performance devient souvent plus étroite et plus difficile à maîtriser. Cette incertitude peut être frustrante dans des environnements professionnels où un comportement stable est plus important que des attentes optimistes en laboratoire.

Le Cat 7 a été développé pour s'attaquer directement à ce problème de couche physique. En limitant l'interférence électromagnétique, la diaphonie alien et la fuite de signal, il supporte une transmission de signal plus propre à mesure que la fréquence de fonctionnement augmente et que le bruit environnemental s'intensifie.

Plage de fréquence et profil de débit

D'un point de vue performance, le Cat 7 standard est généralement évalué jusqu'à 600 MHz.

Certaines versions améliorées sont décrites autour de 1 000 MHz.

Ce chiffre n'est pas simplement une statistique promotionnelle. Il reflète la capacité du câble à transporter des signaux plus complexes avec moins de distorsion et un meilleur contrôle du bruit. Dans les déploiements pratiques, le Cat 7 est couramment associé à un support allant jusqu'à 10 Gbps sur des distances de canal standard. Cela le place dans une catégorie souvent choisie pour des infrastructures exigeantes plutôt que pour des constructions de réseau occasionnelles, temporaires ou à faible pression.

Comment il se compare au Cat 6

Comparé au Cat 6, qui fonctionne généralement autour de 250 MHz, le Cat 7 offre un enveloppe de fonctionnement plus large.

La différence n'est pas juste un chiffre de bande passante plus grand sur le papier. Une enveloppe plus large donne aux concepteurs de réseaux plus de marge de manœuvre, et cette tolérance supplémentaire devient souvent rassurante une fois que les variables d'installation réelles commencent à s'accumuler.

Ces variables peuvent inclure :

• Panneaux de brassage

• Connecteurs

• Courbures du câble

• Variations de température

• Remplacement d'équipement

• Ajustements futurs du système

Dans de nombreux projets, la valeur d'un câble de catégorie supérieure ne se révèle pas pleinement le jour de l'installation. Elle devient plus apparente plus tard, lorsque l'on s'attend à ce que le réseau reste stable malgré des conditions moins qu'idéales.

Compromis mécaniques dans l'installation physique

Le Cat 7 est plus épais et moins flexible en raison de ses couches de blindage supplémentaires.

Ce compromis mérite une reconnaissance claire. Un meilleur blindage améliore l'isolation, mais rend également le routage, la terminaison et la gestion des câbles plus exigeants. Les installateurs qui ont travaillé dans des rack et des armoires encombrées reconnaissent généralement cela sans trop de débat : les performances de câbles publiées ne se traduisent pas automatiquement par des performances sur le terrain.

Si la discipline d'installation fléchit, certains gains théoriques peuvent s'estomper. Les points de problème communs incluent :

• Ignorer le rayon de courbure

• Perturber la continuité du blindage

• Appliquer des pratiques de mise à la terre inégales

• Forcer le câble dans des chemins de routage étroits

Pour cette raison, le Cat 7 est mieux compris comme un choix de système complet plutôt qu'un simple échange de câbles. Cette distinction sépare souvent une conception réfléchie d'une déception coûteuse.

Connecteurs, Terminaisons et Intégrité du Canal

Le choix des connecteurs et la qualité de la terminaison ont un poids supplémentaire avec le Cat 7.

La performance à haute fréquence dépend de l'ensemble du chemin de transmission maintenant un contrôle solide de la diaphonie et de la perte de retour à proximité. Le câble à lui seul ne peut pas promettre le résultat final. Le résultat dépend de l'ensemble des composants du canal travaillant en alignement.

Cela inclut :

• Connecteurs

• Prises

• Continuité du blindage

• Comportement de mise à la terre

• Qualité de l'installation

Ce point est souvent sous-estimé dans les discussions sur le câblage de haute catégorie. Un câble haut de gamme associé à des composants mal adaptés peut délivrer beaucoup moins que prévu. En revanche, un canal soigneusement conçu fonctionne souvent avec une plus grande constance, même lorsque l'environnement est exigeant et que la tolérance à l'échec est très faible.

Support de Service et Environnements d'Utilisation

Un autre avantage du Cat 7 est sa capacité à supporter plusieurs services à travers différentes paires lorsque le système est bien conçu.

Ces services peuvent inclure :

• Données à haute vitesse

• Vidéo

• Audio

Cela rend le Cat 7 bien adapté aux environnements où la propreté du signal et la convergence des services ont une réelle valeur opérationnelle.

Des exemples typiques incluent :

• Installations industrielles

• Infrastructure liée à la diffusion

• Salles d'équipement technique

• Réseaux commerciaux à haute densité

Dans ces contextes, l'attrait va au-delà de la simple vitesse brute. Les équipes se préoccupent souvent autant de la consistance, de la séparation entre les signaux et de la réduction de l'exposition aux interférences extérieures. Cette préférence n'est pas abstraite ; elle vient généralement de l'expérience, de la prudence, et parfois de la mémoire de systèmes qui semblaient adéquats jusqu'à ce que le stress expose leurs faiblesses.

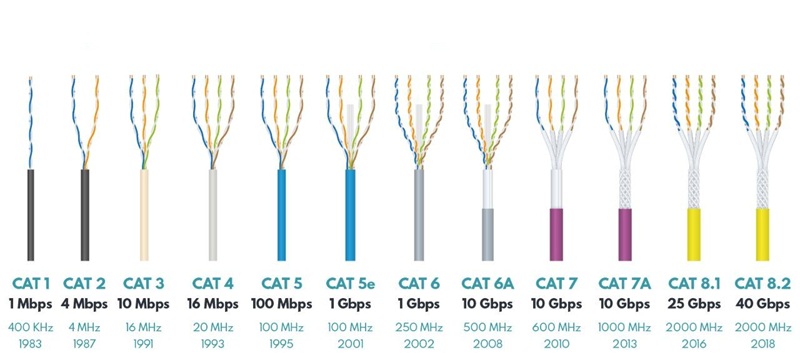

Types de Câbles Ethernet

Les Catégories de Câbles Primitifs et Leur Rôle Original

Les premières catégories de câbles Ethernet ont été développées pour des systèmes de communication qui fonctionnaient sous des exigences très différentes de celles des réseaux modernes. Ils prenaient en charge des débits de données faibles, une connectivité limitée et des fonctions de communication basiques. Bien que ces catégories de câbles ne soient plus adaptées aux applications Ethernet modernes, elles illustrent comment le câblage structuré a évolué avec l'augmentation des exigences de performance des réseaux.

Cat 1

Le Cat 1 était principalement utilisé pour les systèmes de communication vocale et les circuits d'alarme. Il n'était pas conçu pour le réseautage Ethernet et s'est développé à une époque où la communication analogique dominait la plupart des installations.

Cat 2

Le Cat 2 prenait en charge la communication vocale et la transmission de données limitée, y compris les réseaux Token Ring à 4 Mbps. Il représentait une première étape vers le réseautage numérique, mais ses capacités de performance sont rapidement devenues insuffisantes à mesure que le trafic réseau et les demandes de données augmentaient.

Cat 3

Le Cat 3 fonctionnait à des fréquences allant jusqu'à 16 MHz et supportait 10 Mbps Ethernet. Il a été largement adopté dans les premiers réseaux locaux car il offrait un équilibre pratique entre performance et coût. À mesure que l'utilisation du réseau s'est élargie pour inclure le partage de fichiers, les applications multimédias et l'accès à Internet, le Cat 3 ne pouvait plus fournir la bande passante requise pour la croissance des demandes de trafic.

Cat 4

Le Cat 4 offrait une performance légèrement meilleure que le Cat 3 et était couramment utilisé dans des environnements Token Ring. Cependant, l'adoption limitée par l'industrie et l'évolution des normes de mise en réseau ont empêché son acceptation généralisée en tant que solution de câblage à long terme.

Le Passage vers le Câblage Ethernet Moderne

À mesure que les réseaux devenaient plus importants pour les opérations commerciales, les attentes en matière de performance s'élargissaient au-delà d'une connectivité de base. La fiabilité, le débit, l'évolutivité et la flexibilité de mise à niveau sont devenues de plus en plus importantes. Ces exigences changeantes ont incité le développement de catégories de câbles spécifiquement conçues pour prendre en charge le réseautage Ethernet moderne.

Cat 5 et son impact sur la conception des réseaux

Le Cat 5 a introduit une bande passante de 100 MHz et un support pour Ethernet à 100 Mbps. L'amélioration du torsadage des conducteurs et de l'isolation a réduit le bruit et amélioré la qualité du signal, rendant le câblage réseau un facteur plus important dans les performances globales du réseau.

Son introduction a coïncidé avec une dépendance croissante à l'égard de l'infrastructure réseau. Les organisations comptaient de plus en plus sur :

• Des serveurs partagés

• Des logiciels professionnels

• L'accès à Internet

• Le trafic interne croissant

À mesure que l'utilisation du réseau augmentait, la qualité des câbles devenait plus importante. Les installations qui semblaient adéquates sous des charges légères dévoilaient souvent des limitations à mesure que les volumes de trafic augmentaient. Le Cat 5 a aidé à établir le câblage structuré comme une fondation évolutive et fiable pour les environnements réseau en expansion.

Cat 5e et Adoption à Long Terme

Le Cat 5e a amélioré le Cat 5 en réduisant l'atténuation, en minimisant la diaphonie et en améliorant les performances de délai. Ces améliorations ont rendu l'Ethernet Gigabit pratique pour un déploiement à grande échelle et ont aidé le Cat 5e à devenir l'une des catégories de câbles Ethernet les plus largement utilisées.

Pendant de nombreuses années, le Cat 5e a soutenu avec succès des applications réseau courantes, y compris :

• La navigation web

• Le streaming vidéo

• VoIP

• Les tâches bureautiques générales

• Le réseautage des PME

Sa longue durée de vie témoigne que les décisions concernant l'infrastructure réussie dépendent non seulement de la capacité technique, mais aussi de l'efficacité avec laquelle une technologie continue à répondre aux exigences pratiques au fil du temps.

Câblage en Cuivre Haute Performance

À mesure que les besoins en bande passante continuaient d'augmenter, le développement des câbles se concentrait davantage sur le contrôle des pertes de signal, des interférences et de la cohérence de transmission. Les nouvelles catégories de câbles ont atteint de meilleures performances grâce à un meilleur contrôle des caractéristiques de conception tant électriques que physiques.

Cat 6

Le Cat 6 prend en charge des fréquences allant jusqu'à 250 MHz et offre de meilleures performances en matière de diaphonie et de perte de retour que le Cat 5e. Il est devenu un choix populaire pour les réseaux nécessitant un fonctionnement fiable de l'Ethernet Gigabit et une plus grande marge de performance.

Ses avantages sont particulièrement notables dans des installations denses où les faisceaux de câbles, les chemins encombrés et les exigences de fiabilité à long terme imposent des demandes plus importantes sur l'infrastructure physique.

Cat 6a et Ethernet à 10 Gigabits

Le Cat 6a a été développé pour prendre en charge l'Ethernet à 10 Gigabits sur toute la distance standard du canal. Il intègre une meilleure séparation des paires et une protection renforcée contre la diaphonie alien, aidant à maintenir une performance fiable dans les installations à haute densité.

À 10 Gbps, les performances du réseau peuvent être influencées par plusieurs facteurs :

• L'interférence des câbles adjacents

• La terminaison imparfaite

• Des pratiques d'installation incohérentes

Comparé au Cat 6, le Cat 6a offre un soutien plus cohérent à long terme pour les applications à haut débit et est souvent sélectionné pour des installations commerciales devant accueillir une croissance future de la bande passante.

Blindage, Fréquence, et Utilisation Spécialisée à Haute Vitesse

Cat 7

Le Cat 7 a introduit un blindage étendu et des fréquences de fonctionnement plus élevées pour améliorer la résistance aux interférences électromagnétiques et soutenir la communication Ethernet à haute vitesse. Malgré ses capacités techniques, l'adoption a été limitée sur certains marchés en raison de considérations de compatibilité, de normes de connecteurs, et de l'acceptation généralisée du Cat 6a.

Cat 8

Le Cat 8 étend encore les performances de l'Ethernet cuivre et est principalement conçu pour des applications de centre de données à courte distance. Supportant des opérations à 25 Gbps et 40 Gbps sur des distances limitées, il est destiné à des environnements à haute densité où un débit maximal est requis.

Comment les Catégories de Câbles Diffèrent Réellement

Les catégories de câbles Ethernet diffèrent en plus de la vitesse prise en charge. Leur performance est également influencée par des caractéristiques électriques, la construction physique et la capacité à maintenir la qualité du signal dans des conditions d'exploitation exigeantes.

Bande Passante et Évaluation de Fréquence

Chaque catégorie de câble successive prend en charge des fréquences de fonctionnement plus élevées, permettant des méthodes de signalisation plus avancées et des débits de données plus élevés. Cependant, la fréquence seule ne détermine pas les performances. Le câble doit également préserver l'intégrité du signal dans des conditions d'exploitation du monde réel, c'est pourquoi les évaluations de catégorie sont basées sur des tests de performance contrôlés.

Contrôle de la Diaphonie

À mesure que les vitesses de transmission augmentent, l'interférence entre les paires de fils devient une préoccupation plus significative. Les formes courantes de diaphonie incluent :

• La diaphonie à proximité

• La diaphonie à distance

• La diaphonie alien

Les nouvelles catégories de câbles réduisent ces effets grâce à un meilleur torsadage, à la séparation des paires, au blindage et à des tolérances de fabrication plus strictes. Un meilleur contrôle de la diaphonie contribue à des performances plus fiables sous un trafic réseau soutenu.

Atténuation et Perte de Retour

L'atténuation du signal augmente à mesure que la fréquence et la distance de transmission augmentent. La perte de retour fait référence aux réflexions de signal causées par des déséquilibres d'impédance au sein du système de câble. Des catégories de câbles plus élevées améliorent ces caractéristiques grâce à une construction plus précise et des spécifications de performance plus strictes, aidant à maintenir la qualité du signal dans des environnements réseau exigeants.

Construction Physique

La performance des câbles est également affectée par plusieurs caractéristiques de conception physique :

• Qualité de l'isolation

• Cohérence du conducteur

• Méthode de blindage

• Géométrie interne

Même de petites variations dans ces facteurs peuvent influencer la performance électrique. Pour cette raison, des pratiques d'installation appropriées restent essentielles pour garantir un fonctionnement réseau fiable.

Conseils Pratiques pour Choisir le Bon Câble

La sélection d'une catégorie de câble Ethernet doit être basée sur les exigences actuelles, les plans d'expansion futurs, l'environnement d'installation et la durée de vie prévue.

Utilisation Domestique et Petits Bureaux

La Cat 5e reste adaptée à de nombreux réseaux domestiques et de petits bureaux, tandis que la Cat 6 offre une marge de performance supplémentaire pour la croissance future. Lors de l'installation de nouveaux câbles, choisir une catégorie uniquement sur la base des exigences immédiates peut entraîner des mises à niveau plus précoces à mesure que les demandes du réseau augmentent.

Environnements Commerciaux et Multi-Appareils

Les environnements commerciaux nécessitent souvent un support pour :

• Points d'accès sans fil

• Caméras IP

• Systèmes VoIP

• Serveurs locaux

• Liens montants agrégés

Dans ces situations, la Cat 6a offre souvent un équilibre efficace entre performance, évolutivité et valeur à long terme.

Centres de Données et Liens Courts à Haute Vitesse

La Cat 8 est mieux adaptée aux connexions à courte distance et à haut débit au sein des centres de données. En dehors de ces environnements, ses avantages peuvent ne pas justifier le coût supplémentaire ou les exigences de déploiement.

Une Perspective Plus Large sur l'Évolution des Câbles

La progression de la Cat 1 à la Cat 8 reflète les demandes croissantes exercées sur l'infrastructure réseau. Chaque génération améliore la bande passante, l'intégrité du signal et le contrôle des interférences tout en prenant en charge des applications de plus en plus exigeantes. Plus important encore, cette évolution démontre que le câblage réseau doit être considéré comme une infrastructure à long terme plutôt que comme un accessoire temporaire. La sélection de la catégorie de câble appropriée nécessite d'équilibrer les besoins actuels, la croissance future, les exigences de compatibilité et la fiabilité opérationnelle à long terme.

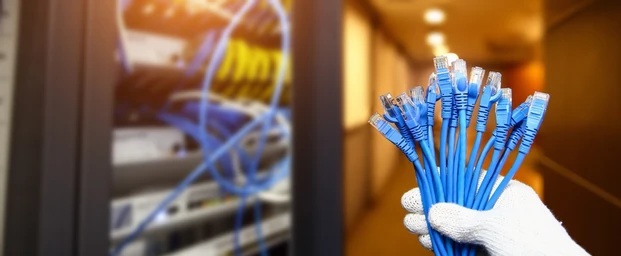

Avantages du Câble Cat 7

La Cat 7 attire l'attention dans les déploiements d'Ethernet cuivre car elle préserve plus de marge d'exploitation là où le bruit électromagnétique est persistant et où la densité de trafic reste élevée. En pratique, cette marge s'avère souvent plus rassurante qu'un chiffre de vitesse en gros, en particulier pour les équipes qui ont déjà eu affaire à des liens instables sous pression.

Dans de nombreux environnements de production, les problèmes réseau ne commencent pas par une coupure totale de lien. Ils apparaissent généralement sous des formes moins dramatiques mais beaucoup plus frustrantes :

• Perte de paquets intermittente

• Débit inégal

• Augmentation des retransmissions

• Résultats acceptables dans des tests de base suivis d'une dégradation visible lors d'une charge soutenue

La Cat 7 a été développée pour réduire ce type d'instabilité. Elle y parvient grâce à une combinaison de blindage plus strict, de tolérances électriques plus serrées et d'un meilleur capacité de fréquence, résultant en un canal en cuivre qui tient mieux le coup lorsque les conditions deviennent moins clémentes.

Fonctionnement Plus Stable dans des Environnements Électriquement Bruyants

L'une des forces les plus pratiques de la Cat 7 est sa capacité à préserver la qualité du signal là où les interférences électriques sont difficiles à éviter. Dans de nombreux sites, le câblage de données doit coexister avec des systèmes qui génèrent du bruit ou compliquent le routage des câbles :

• Étages de bureaux

• Salles d'équipement

• Usines

• Hôpitaux

• Installations de transport

• Bâtiments intelligents

Dans ces environnements, le câblage réseau court souvent à proximité de :

• Lignes électriques

• Équipements HVAC

• Moteurs

• Contrôles d'éclairage

• Ascenseurs

• Gros faisceaux de câbles

Dans de telles conditions, la demande de bande passante n'est qu'une partie de l'histoire. L'environnement électromagnétique environnant façonne souvent le comportement du lien tout autant, et parfois plus que les équipes ne s'attendent lors de la planification initiale.

La Cat 7 aborde ce problème directement grâce à un blindage substantiel au niveau global du câble et, dans de nombreux designs, autour des paires individuelles également. Cette structure limite le bruit externe entrant dans le câble tout en réduisant également les interférences internes entre les paires. Cela devient particulièrement pertinent lorsque les chemins sont encombrés et que les distances de séparation idéales ne peuvent pas être préservées tout au long de la course. Une catégorie de câble qui performe de manière satisfaisante uniquement dans un laboratoire contrôlé offre peu de réassurance sur le terrain. La Cat 7 est attrayante parce qu'elle est conçue pour protéger l'intégrité du signal lorsque les conditions d'installation sont ordinaires, contraintes et parfois désordonnées.

Un des avantages techniques les plus clairs de la Cat 7 est son comportement amélioré en termes d'atténuation par rapport au diaphonie. À mesure que les fréquences de fonctionnement augmentent, la relation entre la perte de signal et le bruit devient plus délicate. Une bande passante plus élevée a une valeur pratique limitée si le signal transmis ne peut pas rester distinct de l'interférence sur l'ensemble du canal.

La Cat 7 améliore cet équilibre grâce à :

• Des tolérances de fabrication plus strictes

• Un contrôle plus strict de la diaphonie étrangère

• Une meilleure gestion de l'interaction interne des paires

Cela compte encore plus dans les installations denses. Lorsque de nombreux câbles sont regroupés ensemble, chaque câble peut devenir une source d'interférence pour les autres. Sous un trafic léger, cette faiblesse peut rester cachée assez longtemps pour créer une fausse confiance. Sous un trafic continu, la situation change. Le problème a tendance à se manifester dans des charges de travail telles que :

• Le retour vidéo de surveillance

• Le trafic de virtualisation

• Le mouvement constant de données est-ouest

• Les transferts liés au stockage

Un système de câblage plus étroitement contrôlé aide à prévenir la détérioration des performances précisément lorsque la demande augmente et que la tolérance opérationnelle est la plus basse. Pour cette raison, la Cat 7 est souvent mieux décrite comme une option axée sur la stabilité plutôt que simplement comme un câble plus rapide.

Plus de marge de bande passante pour les applications modernes

La Cat 7 offre également plus de marge de bande passante que les catégories inférieures généralement évaluées autour de 250 MHz. Avec au moins une performance de classe 600 MHz, elle offre un espace supplémentaire pour le signalement à haute fréquence et l'expansion future. Cela ne signifie pas que chaque déploiement consommera immédiatement toute cette capacité. Le bénéfice plus réaliste est que le réseau est moins susceptible de devenir la contrainte cachée à mesure que les applications deviennent plus lourdes, plus continues et moins prévisibles.

Dans des environnements portant des services exigeants, l'utilisation augmente souvent par à-coups et reste ensuite élevée plus longtemps que prévu. Des exemples courants incluent :

• La surveillance IP en 4K

• Les systèmes de sécurité multi-caméras

• Les transferts de gros fichiers

• Le trafic de sauvegarde

• Le déplacement de machines virtuelles

• L'accès au stockage

• Les systèmes de bâtiments intelligents convergés

Un système de câblage avec plus de marge électrique tend à absorber cette progression avec moins de surprises désagréables. L'expérience a tendance à humilier les premières hypothèses : les choix d'infrastructure sont généralement jugés des années après l'installation, et non pas l'après-midi où le câble passe la certification. Une marge supplémentaire peut sembler silencieuse au début, mais elle devient beaucoup plus visible lorsque le réseau évolue plus rapidement que les prévisions ne le suggéraient.

La Cat 7 a été développée avec la mise en réseau en cuivre de classe 10 Gigabits à l'esprit. Son blindage et sa capacité de fréquence soutiennent une opération stable en 10G sur l'ensemble du canal lorsque le système est conçu et installé correctement. Cette distinction mérite d'être précisée. Dans le câblage structuré, la vitesse prise en charge ne dépend pas seulement de la capacité d'un lien à fonctionner une fois. Il s'agit de savoir si le lien continue à fonctionner correctement sous charge, au fil du temps, et au sein d'une installation réelle plutôt qu'un test simplifié.

De nombreux réseaux semblent sains lors de la mise en service initiale car les vérifications de connectivité de base passent sans résistance. Plus tard, à mesure que plus d'utilisateurs, de dispositifs et d'applications sont ajoutés, des faiblesses cachées commencent à se manifester. Dans ce contexte, la Cat 7 offre une base plus durable pour le cuivre 10G, notamment dans des lieux où le recâblage perturberait les opérations ou augmenterait les coûts.

L'attrait pratique n'est pas que la Cat 7 cherche un plus grand nombre pour elle-même. C'est qu'elle réduit la chance que les performances 10G dépendent de conditions qui sont théoriquement ordonnées mais rares dans les opérations quotidiennes.

Des connexions plus cohérentes sous stress d'installation réel

Un autre avantage de la Cat 7 est la cohérence dans des conditions d'exploitation quotidiennes. L'infrastructure réseau est souvent jugée par des spécifications maximales, mais les performances quotidiennes dépendent beaucoup plus de la manière dont un lien tolère le stress d'installation, la variation environnementale et la charge continue. Dans des déploiements réels, plusieurs facteurs façonnent le résultat :

• Les courbes de câble

• Les trays encombrés

• La densité de branchement

• La qualité de mise à la terre

• La proximité d'interférences

Le blindage et les objectifs électriques plus stricts du Cat 7 aident à préserver la qualité de lien sous ces pressions. Cette constance a une réelle valeur opérationnelle. Des liens stables réduisent le temps de dépannage, limitent les erreurs intermittentes et donnent aux équipes réseau plus de confiance dans la couche soutenant les applications métiers.

Dans de nombreux environnements, la panne la plus coûteuse n'est pas une coupure totale. C'est le problème récurrent qui est difficile à isoler, dégrade la qualité du service et ne génère jamais vraiment une alarme de défaillance claire. Un système de câblage qui réduit la probabilité de ces conditions limites peut économiser bien plus qu'une simple comparaison de prix ne le suggère. Ce point est souvent omis lorsque les discussions se concentrent uniquement sur les étiquettes de catégorie et la bande passante annoncée.

Parce que le Cat 7 est conçu pour un rejet de bruit plus fort et un contrôle de diaphonie plus stricte, il peut contribuer à réduire les taux d'erreur et à stabiliser la transmission. Des signaux plus clairs soutiennent un débit plus stable et réduisent les retransmissions qui consomment discrètement des performances tout en laissant les équipes se demander où est passée la capacité.

Cela devient plus pertinent dans les services qui sont sensibles au délai ou attendus pour rester continuellement disponibles :

• Applications sensibles à la latence

• Systèmes toujours actifs

• Services utilisateurs à haute visibilité

• Opérations à grande échelle où de petites erreurs se répètent fréquemment

La leçon plus profonde est que la qualité du lien doit être jugée par la résilience, et non par des revendications de vitesse seules. Un réseau qui reste prévisible pendant les heures de pointe, les fenêtres de maintenance et les fluctuations environnementales est généralement plus précieux qu'un qui semble impressionnant seulement lors de courtes démonstrations. Le Cat 7 s'aligne avec cette philosophie car sa conception met l'accent sur la discipline électrique à travers le canal plutôt que sur la capacité nominale seule.

Valeur de service prolongée pour l'infrastructure en cuivre

Le Cat 7 a été développé pour prolonger la durée de vie pratique des câbles en cuivre dans une période de demande de données croissante. C'est l'un de ses attributs les plus convaincants. Le câblage est généralement parmi les parties les plus durables du réseau physique, et le remplacer après que les murs, les plafonds, les racks et les voies sont déjà en usage peut être perturbant, coûteux et peu populaire opérationnellement.

Un câble plus performant peut retarder cette perturbation en soutenant les besoins applicatifs changeants sur une plus longue période. Cela ne signifie pas que le Cat 7 est toujours l'option la moins coûteuse. Cela signifie que, là où une croissance future est probable et l'accès physique est difficile, planifier une durée de service plus longue peut refléter une meilleure discipline et une lecture plus calme des coûts à long terme.

Dans la planification des infrastructures, le câble au prix d'achat le plus bas ne produit pas toujours le meilleur résultat global. Une petite économie durant l'installation peut se transformer en une dépense plus importante si le site a besoin d'un recâblage plus tôt que prévu. Le Cat 7 devient particulièrement attrayant lorsque l'objectif est de maintenir le cuivre viable aussi longtemps que possible sans passer immédiatement à la fibre partout.

Limites pratiques et considérations de déploiement

Même avec ces avantages, le Cat 7 ne devrait pas être traité comme une mise à niveau automatique pour chaque projet. Sa valeur dépend de plusieurs conditions environnantes :

• Budget

• Écosystème de connecteurs

• Qualité de mise à la terre

• Compétence de l'installateur

• Conception globale du réseau

Les systèmes blindés nécessitent plus de soin lors de l'installation. Une mauvaise mise à la terre ou une terminaison incohérente peut réduire le bénéfice du câble et peut même introduire de nouveaux problèmes. Le Cat 7 fonctionne mieux lorsque l'ensemble du canal est planifié comme un système plutôt que monté comme des pièces déconnectées.

Il est également utile de comparer le Cat 7 avec d'autres options :

• Cat 6a

• Fibre

Le Cat 6a offre souvent un support 10G suffisant à moindre coût et avec une compatibilité plus large dans de nombreux environnements de câblage structuré. La fibre peut être la meilleure option pour :

• Longues distances

• Croissance de bande passante très élevée

• Immunité totale aux interférences électromagnétiques

Pour cette raison, le Cat 7 est mieux compris comme une solution ciblée. Il fait le meilleur cas lorsque le cuivre doit rester en place, que le support 10G est prévu, que l'interférence est significative et que la marge électrique supplémentaire justifie l'investissement additionnel.

Conclusion

Le câble Cat 7 a été développé pour étendre les capacités des réseaux en cuivre en fournissant un blindage plus fort, des fréquences de fonctionnement plus élevées et une résistance améliorée aux interférences électriques. Sa valeur réside non seulement dans la vitesse mais aussi dans le maintien d'une performance stable dans des environnements exigeants. Comprendre sa conception, ses exigences d'installation et ses applications pratiques aide à déterminer quand le Cat 7 est le bon choix pour une infrastructure réseau à long terme et à haute performance.

Questions Fréquemment Posées [FAQ]

1. Pourquoi le Cat 7 utilise-t-il à la fois un blindage au niveau des paires et un blindage global du câble au lieu de se fier uniquement aux paires torsadées ?

Le Cat 7 utilise plusieurs couches de protection pour réduire les interférences électromagnétiques, les fuites de signal et le diaphonie étrangère. La protection de chaque paire individuelle protège chaque paire torsadée contre les interférences internes, tandis que la protection tressée globale bloque les sources de bruit externes. Ce design aide à maintenir une transmission de signal plus propre dans des environnements avec des lignes électriques, des équipements industriels et des câbles réseau densément regroupés.

2. Comment le Cat 7 améliore-t-il la fiabilité réseau à long terme par rapport aux catégories de câbles inférieures ?

Le Cat 7 offre un support de fréquence plus élevé, un blindage plus solide et des tolérances électriques plus étroites, ce qui crée une plus grande marge de performance pour les futures exigences réseau. À mesure que les besoins en bande passante augmentent et que de plus en plus d'appareils sont ajoutés, cet espace supplémentaire aide à maintenir un fonctionnement stable, réduit la dégradation du signal et abaisse le risque de problèmes de performance causés par le diaphonie ou les interférences.

3. Pourquoi un bon raccordement à la terre et une terminaison adéquate sont-ils particulièrement importants lors de l'installation du câble Cat 7 ?

La performance du Cat 7 dépend du maintien de la continuité du blindage tout au long de l'ensemble du canal. Un mauvais raccordement à la terre, une terminaison inappropriée ou des connecteurs incompatibles peuvent réduire l'efficacité du système de blindage et limiter la capacité du câble à contrôler les interférences. Pour cette raison, la qualité de l'installation joue un rôle majeur dans l'atteinte des bénéfices de performance attendus.

4. Dans quelles situations le Cat 7 procure-t-il un avantage supérieur par rapport aux câbles Ethernet standard ?

Le Cat 7 est particulièrement bénéfique dans des environnements à haute interférence et haute densité où la stabilité du réseau est critique. Des exemples incluent les installations industrielles, les salles d'équipement, les réseaux commerciaux, les systèmes de surveillance, l'infrastructure d'automatisation et les installations supportant l'Ethernet 10 Gigabit. Dans ces environnements, un blindage plus puissant et une meilleure intégrité du signal aident à maintenir une performance fiable dans des conditions exigeantes.

5. Pourquoi le Cat 7 est-il souvent décrit comme une technologie de pont entre les réseaux cuivre traditionnels et la fibre optique ?

Le Cat 7 a été développé pour prolonger la durée de vie pratique des câbles en cuivre tout en supportant une bande passante plus élevée et une meilleure immunité au bruit. Il a permis aux organisations d'améliorer les performances réseau sans investir immédiatement dans une infrastructure entièrement en fibre optique. Cela a fait du Cat 7 une solution transitoire qui équilibre les améliorations de performance avec la familiarité et les pratiques de déploiement existantes des réseaux basés sur le cuivre.
