Refroidissement cryogénique pour les dispositifs SiC et GaN : performances, avantages et défis

Le refroidissement cryogénique est utilisé pour améliorer les performances, l'efficacité et la densité de puissance des dispositifs à large bande interdite tels que les MOSFET SiC et les HEMT GaN.Dans les environnements à basse température, le comportement des appareils change, affectant la résistance à l'état passant, la tension de claquage, les pertes de commutation et la fiabilité.Cet article explique comment les dispositifs SiC, GaN et silicium fonctionnent dans des conditions cryogéniques, comment le refroidissement cryogénique prend en charge les convertisseurs SiC à l'échelle MW et quels défis de conception affectent l'emballage, le filtrage EMI, le contrôle thermique et la sécurité.

Catalogue

Dispositifs SiC et stratégies de refroidissement cryogénique

Comportement de l'appareil dans des conditions cryogéniques

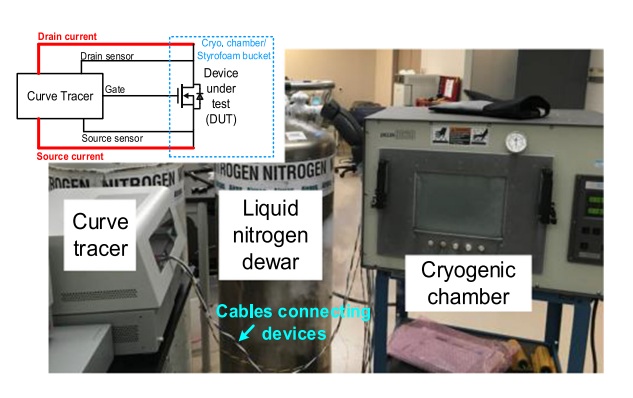

L'exploration du fonctionnement des dispositifs électriques dans des conditions de températures extrêmement basses nécessite un réglage cryogénique rigoureusement contrôlé.Une chambre de température cryogénique dédiée est utilisée, exploitant l'azote liquide pour atteindre des plages de température englobant des niveaux ambiants allant jusqu'à 93 K. Ces chambres sont soigneusement isolées, tant à l'intérieur qu'à l'extérieur, pour maintenir des niveaux de température stables tout en supprimant les influences externes.Des instruments de précision, tels que le traceur de courbe B1505A équipé de connexions Kelvin, sont déployés pour garantir une caractérisation précise des appareils testés (DUT).Connexions Kelvin luttant contre les distorsions du signal et les erreurs résultant de la résistance du câble ou de l'inductance parasite pendant les mesures, favorisant ainsi une plus grande fidélité dans les données capturées.

Chaque détail de l'environnement de test reflète une expertise accumulée, où des facteurs tels que l'intégrité des câbles ou les interférences externes peuvent façonner considérablement les résultats des mesures.Des configurations de test solides sont nécessaires pour les travaux de haute précision, car de petites erreurs peuvent masquer des détails importants dans les performances de l'appareil, en particulier à basse température.

Performances des dispositifs SiC, GaN et Si dans des environnements cryogéniques

Les différentes réponses thermiques des MOSFET en silicium, des MOSFET en carbure de silicium (SiC) et des HEMT en nitrure de gallium (GaN) révèlent des propriétés matérielles distinctes dans des conditions cryogéniques, fournissant ainsi des informations comparatives importantes pour les applications d'ingénierie avancées.

Caractéristiques des MOSFET au silicium (Si)

• Effet initial : Résistance réduite à l’état passant grâce à une mobilité améliorée du porteur à des températures cryogéniques.

• Gel des transporteurs : En dessous d'environ 100 K, les porteurs de charge perdent leur mobilité en raison d'une excitation thermique réduite, augmentant considérablement la résistance.

•BRéduction de tension de récupération : Une diminution de la tension de claquage est observée à mesure que la température baisse, compromettant la fiabilité de la haute tension.

• Implications : Les limitations dépendant de la température montrent les défis intrinsèques liés à l’utilisation du silicium pour des applications nécessitant une résilience environnementale extrême.

Avancées dans les HEMT en nitrure de gallium (GaN)

• Réduction de la résistance : Diminution constante de la résistance à l'état passant, avec des niveaux diminuant de plus de cinq fois par rapport aux températures ambiantes.

• Stabilité de la tension de claquage : Maintient des valeurs stables sur diverses plages cryogéniques, renforçant ainsi la fiabilité.

• Caractéristiques du matériau : Une forte liaison covalente et une large bande interdite minimisent intrinsèquement l'agitation thermique, contribuant ainsi à des performances supérieures.

• Potentiel d'ingénierie : Pour les conceptions privilégiant la densité de puissance et l’efficacité, le GaN représente un choix de matériau viable et innovant pour une utilisation cryogénique.

Caractéristiques de performances uniques des MOSFET en carbure de silicium (SiC)

• Dynamique de la résistance : La résistance à l'état passant augmente dans des conditions cryogéniques, potentiellement en raison d'imperfections dans les structures cristallines ou des propriétés des matériaux inhibant la mobilité électronique.

• Robustesse de la tension de claquage : Des tensions de claquage fiables sont maintenues à différentes températures cryogéniques, en adéquation avec les performances du GaN.

• Potentiel d'application : Démontre un potentiel dans des domaines spécialisés tels que l’exploration spatiale et les systèmes supraconducteurs, où la stabilité de la haute tension à des températures ultra-basses est essentielle.

L'analyse des performances thermiques de ces matériaux suggère que les HEMT GaN offrent une combinaison optimale de résistance à l'état passant réduite et de tension de claquage constante, surpassant les MOSFET au silicium et au SiC dans les environnements cryogéniques.Cette tendance laisse présager un changement plus large de l’industrie vers la priorité accordée au GaN pour les applications de pointe.

La sélection des matériaux pour les environnements froids nécessite une approche équilibrée qui prend en compte les limites des appareils, le contrôle thermique, la fiabilité et le coût.La collaboration entre la science des matériaux et l'ingénierie électrique soutient l'amélioration des méthodes de croissance et du conditionnement, aidant ainsi les appareils à mieux fonctionner à basse température.

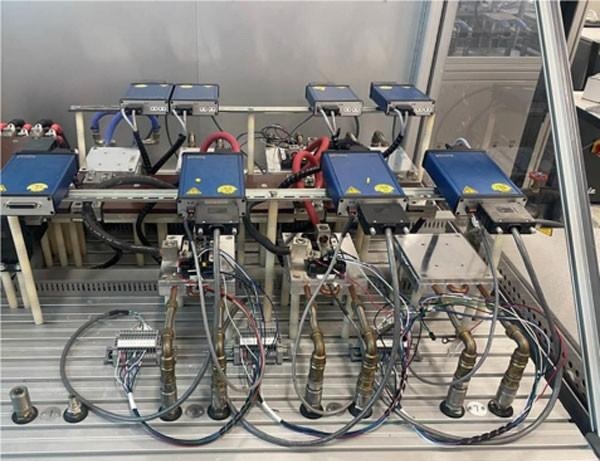

Implémentation d'un convertisseur SiC haute puissance avec refroidissement cryogénique

Applications de refroidissement cryogénique pour les convertisseurs SiC MW

Le refroidissement cryogénique est de plus en plus utilisé dans les convertisseurs SiC à l'échelle du mégawatt (MW) pour obtenir des performances système supérieures, en particulier dans les technologies de propulsion électrique avancées telles que celles trouvées dans les avions électriques.Ces convertisseurs fonctionnent sur un bus ±500 V CC et génèrent des sorties triphasées haute fréquence jusqu'à 3 kHz.En contrôlant soigneusement les températures ambiantes et en abaissant les températures de jonction des dispositifs SiC lors d'un fonctionnement à haute puissance, les systèmes cryogéniques facilitent la réduction d'énergie tout en prenant en charge les composants lorsqu'ils supportent des charges de travail élevées sans compromettre la fiabilité.

De plus, le refroidissement cryogénique a un impact sur les systèmes périphériques tels que les jeux de barres et les inducteurs en améliorant les performances thermiques et électriques.Des pertes résistives et de noyau plus faibles dues à une diminution des températures de fonctionnement conduisent à des tolérances thermiques plus strictes, qui résolvent indirectement les contraintes des matériaux et réduisent le rythme de vieillissement des éléments inductifs.Grâce à ces avantages, l'efficacité opérationnelle à long terme est garantie même sous de fortes contraintes électriques et thermiques.

Les conceptions améliorées des convertisseurs cryogéniques aéronautiques ont révélé d’autres avantages, notamment un poids réduit et un volume de système réduit.Ces ajustements s’alignent parfaitement sur les objectifs de l’industrie visant à optimiser les capacités de charge utile et à accroître l’efficacité des vols.

Considérations sur les appareils pour les niveaux de puissance MW

Les modules de puissance SiC sont de plus en plus préférés dans les scénarios de densité de puissance MW en raison de la solidité de leurs matériaux et de leurs capacités de production avancées par rapport à d'autres technologies telles que les MOSFET Si et les HEMT GaN.Cependant, un fonctionnement optimal exige un respect précis des contraintes cryogéniques, notamment le maintien des températures de fonctionnement autour de 257 K et l'évitement des conditions inférieures à 225 K. Il a été démontré de manière concluante que des plages de température plus basses induisent une dégradation de l'encapsulant au gel de silicone, un phénomène identifié grâce à une analyse approfondie des défaillances et à des études accélérées de contrainte des matériaux.

Le convertisseur de puissance utilise une topologie à point neutre actif à trois niveaux (3L-ANPC).Deux onduleurs entrelacés de 500 kW avec inducteurs couplés sont disposés pour fournir une puissance combinée de 1 MW.

Réduction des pertes de commutation et de conduction : la configuration d'entrelacement réduit les pertes de l'appareil tout en gérant l'ondulation du courant et de la tension pour une qualité de sortie stable.

Optimisation du filtre EMI : la réduction du bruit est obtenue en affinant les filtres d'interférence électromagnétique (EMI), guidés par un prototypage itératif et une modélisation de conformité pour répondre aux normes rigoureuses de l'aviation DO-160.

Les fonctionnalités statiques et dynamiques des systèmes haute puissance bénéficient de techniques de modulation sur mesure.Une approche prometteuse est la modulation adaptative : modifier dynamiquement les fréquences de commutation en fonction des niveaux de charge pour réduire l'usure des composants et améliorer la durabilité sur le terrain.

Conception de l'infrastructure de refroidissement

Les configurations de refroidissement cryogénique dans les modules MW SiC déploient généralement de l'azote gazeux réfrigéré en raison de son profil de refroidissement cohérent et de sa capacité à éviter les anomalies de température localisées, un problème associé au refroidissement direct à l'azote liquide.Les conceptions systématiques utilisent des méthodes d'échange de chaleur cryogénique, telles que l'azote gazeux circulant à travers des serpentins placés dans de l'azote liquide.

Les fonctionnalités incluent :

• Personnalisation de la profondeur d'immersion de la bobine et des ajustements dynamiques du débit de gaz, permettant un contrôle personnalisé des conditions thermiques de la plaque froide hébergeant les modules de puissance SiC, garantissant une distribution uniforme et atténuant les risques de surchauffe ou de sous-refroidissement.

• Intégration de simulations thermodynamiques pendant les phases de conception : les modèles d'éléments finis prédisent les modèles de température et les irrégularités de flux dans les voies cryogéniques prévues dans les convertisseurs, rationalisant l'analyse et garantissant des améliorations pratiques pour l'efficacité opérationnelle.

• Améliorations de la fiabilité grâce à des voies de refroidissement tolérantes aux pannes : une approche basée sur la redondance garantit un contrôle cohérent de la température dans des scénarios de panne, idéal dans les applications aérospatiales où la fiabilité du système est importante.

Les recherches en cours se développent sur les stratégies de refroidissement cryogéniques hybrides combinant des systèmes à base de gaz avec des matériaux à changement de phase, intégrant ces développements dans de futurs systèmes conçus pour augmenter la densité énergétique et gérer les périodes de refroidissement de manière autonome.Ces systèmes transformateurs soulignent le rôle indispensable du refroidissement cryogénique dans l’avancement des convertisseurs SiC de niveau MW, reliant les innovations technologiques aux pratiques de déploiement évolutives.

Défis du refroidissement cryogénique pour les dispositifs SiC et GaN

Le refroidissement cryogénique est à l'avant-garde de l'amélioration des performances des dispositifs à large bande interdite (WBG) tels que les transistors SiC et GaN.À des températures de fonctionnement extrêmement basses, des améliorations sont observées en termes de conductivité électrique, d'efficacité thermique et de fiabilité, ouvrant la voie à des performances supérieures.De plus, ces basses températures permettent d'obtenir des conducteurs légers avec une densité de puissance élevée, ce qui rend les convertisseurs de puissance refroidis par cryogénie particulièrement attrayants pour des industries telles que l'aérospatiale, l'automobile et les centres de données.Cependant, la transition des succès expérimentaux vers un déploiement à grande échelle introduit des défis techniques et logistiques, soulignant la nature naissante de cette technologie dans les applications pratiques.

Défis liés aux emballages pour le refroidissement cryogénique

Lutte contre les parasites électromagnétiques et l’uniformité du courant

Le développement de packages compatibles cryogéniques nécessite de surmonter les parasites électromagnétiques et d’assurer une distribution uniforme du courant sur les appareils WBG de haute puissance.Les GaN HEMT et d'autres composants similaires, en raison de leurs densités de puissance plus élevées et de leurs vitesses de commutation plus rapides, rendent cette tâche de plus en plus complexe.Les solutions d'emballage pratiques doivent aller au-delà des conceptions théoriques et tirer parti des tests itératifs dans des environnements cryogéniques, car les applications pratiques révèlent souvent des problèmes de performances latents.Les outils de simulation sophistiqués, bien que précieux, doivent être complétés par une évaluation pratique pour parvenir à des conceptions robustes qui correspondent aux réalités opérationnelles.

Sélection des matériaux : gel de silicone ou encapsulants à base d'époxy

La performance mécanique des encapsulants dans des conditions cryogéniques est une considération cruciale.Les gels de silicone, qui excellent dans les températures de fonctionnement standard, se dégradent en termes de flexibilité à des températures extrêmement froides, risquant ainsi l'intégrité du dispositif.À l’inverse, les encapsulants à base d’époxy, bien que fragiles dans des environnements cryogéniques, offrent un certain degré de solidité structurelle.Trouver un équilibre grâce à des compositions hybrides, telles que le mélange de polymères souples avec des matériaux renforcés, ouvre de nouvelles voies en matière de durabilité.Certains essais ont complètement renoncé à l'encapsulation pour maintenir une résistance thermique plus faible, mais cela crée des compromis en termes d'isolation et de durabilité, remettant en question leur faisabilité pour la plupart des applications.

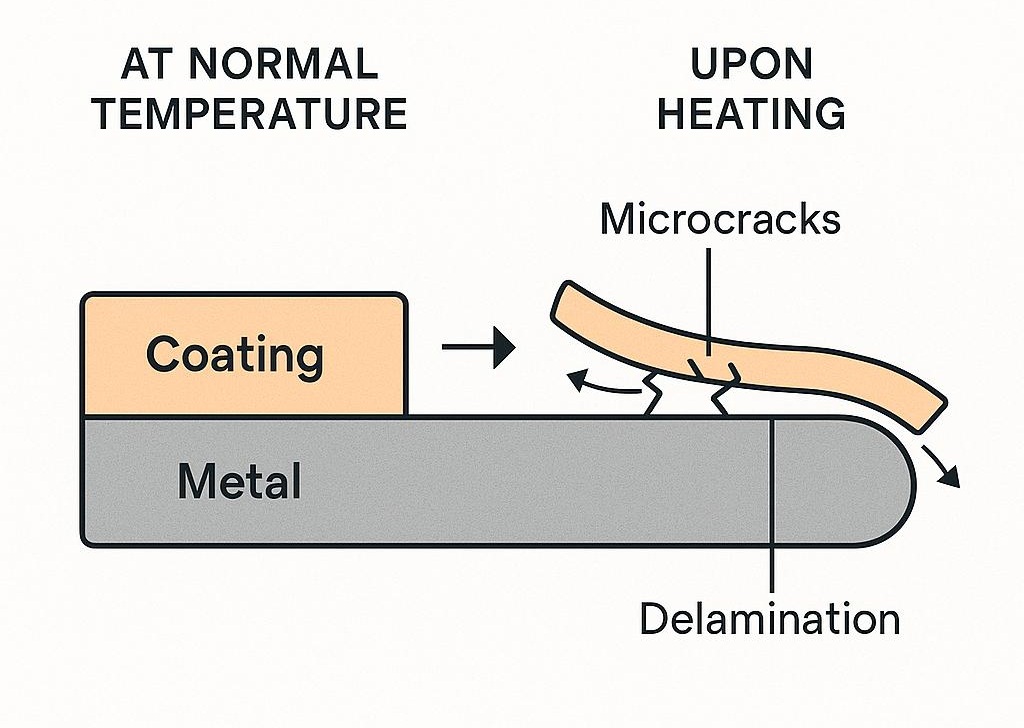

Atténuer le décalage de dilatation thermique

L’inadéquation de dilatation thermique entre composants de coefficients variables reste un problème majeur dans les systèmes cryogéniques.Ce phénomène entraîne des contraintes internes, des fissures, voire un délaminage sous cyclage thermique.Les solutions se concentrent sur les adhésifs et les interconnexions conçus pour une flexibilité compensatoire.Les itérations de conception, éclairées par des données expérimentales, ont introduit des structures de dissipation des contraintes pour compenser la dégradation lors d'une utilisation prolongée.Bien que des progrès aient été réalisés dans des cas isolés, une méthodologie unifiée et évolutive pour contrecarrer ces disparités reste difficile à atteindre, ce qui souligne le développement intensif encore en attente dans ce domaine.

Conception de filtres EMI pour systèmes de refroidissement cryogéniques

Le refroidissement cryogénique ouvre le potentiel de fréquences de commutation plus élevées, permettant des conceptions de filtres EMI compactes et une miniaturisation avancée du système pour des applications limitées, telles que l'exploration spatiale.Cependant, cela se fait au prix d’un bruit EMI accru à des fréquences élevées.Cela introduit des complexités de couplage qui remettent en question les architectures de filtres conventionnelles.

Les environnements cryogéniques favorisent la réduction des pertes résistives dans les enroulements des inducteurs, mais les matériaux des noyaux magnétiques, essentiels au filtrage EMI, sont souvent sous-performants en raison de la diminution de la perméabilité du noyau dans ces conditions.Les conceptions de logements qui tiennent compte des propriétés thermiques et qui concentrent les efforts sur la compensation active de ces pertes grâce à des matériaux améliorés ou à des mécanismes de rétroaction se sont révélées prometteuses.La conception des filtres est améliorée au fil du temps pour équilibrer efficacité et réduction du bruit, permettant ainsi une utilisation plus large.

Contraintes opérationnelles et de sécurité des systèmes de refroidissement cryogéniques

Gestion de l’azote liquide et complexité du système

L’utilisation de l’azote liquide comme fluide de refroidissement complique la conception du système en raison de ses propriétés physiques.Sa densité exige un confinement sécurisé pour éviter l'accumulation de pression, tandis que les températures extrêmement basses peuvent entraîner le gel des vapeurs, risquant ainsi de provoquer des courts-circuits induits par la condensation.Un contrôle de la vapeur et des méthodes d'étanchéité améliorées sont ajoutés pendant les tests.Des ajustements répétés réduisent les risques et maintiennent la fiabilité du système en combinant conception et protection pratique.

Isolation thermique et mesures de sécurité

Des stratégies d'isolation efficaces sont essentielles au maintien de la viabilité opérationnelle des systèmes de refroidissement cryogéniques tout en protégeant le personnel et l'équipement.L'exposition accidentelle à l'azote liquide comporte des risques importants qui nécessitent des barrières thermiques techniques et des configurations d'isolation multicouches.De plus, la mise en œuvre de protocoles de sécurité et de programmes de formation rigoureux s’est révélée être un cadre de prévention efficace.Les réussites notables des déploiements expérimentaux soulignent comment la conception thermique réduit directement les risques de sécurité tout en maintenant les performances efficaces du système.

Gestion proactive des risques

L’intégration du refroidissement cryogénique dans les systèmes électriques de haute puissance nécessite une approche avant-gardiste de gestion des risques.Les composants du système doivent supporter des variations de température extrêmes sans compromettre la fonctionnalité, ce qui nécessite le respect scrupuleux des règles de sécurité et un contrôle qualité rigoureux.La formation du personnel à la manipulation des systèmes cryogéniques, couplée à des évaluations des risques sensibles aux points de défaillance potentiels, a démontré son intérêt.Cette planification proactive éclaire la voie vers une mise en œuvre plus large, reflétant une industrie qui donne la priorité à l'innovation et à la fiabilité pour un avenir plus sûr et plus efficace.

Conclusion

Le refroidissement cryogénique offre un fort potentiel pour les systèmes SiC et GaN de haute puissance, notamment dans l'aérospatiale, la propulsion électrique, les systèmes supraconducteurs et les convertisseurs de puissance compacts.Il peut réduire les pertes, améliorer les performances thermiques et prendre en charge une densité de puissance plus élevée, mais son utilisation pratique nécessite un contrôle minutieux des limites de température, des matériaux d'emballage, de l'infrastructure de refroidissement, du comportement EMI et de la sécurité de l'azote liquide.Avec une sélection appropriée des appareils, une conception thermique et une gestion des risques, le refroidissement cryogénique peut contribuer à faire progresser l’électronique de puissance fiable, efficace et compacte pour les applications exigeantes.
