Condensateurs Électrolytiques Expliqués : Types, ESR, Courant de Ripplet

Cet article explique comment fonctionnent les condensateurs électrolytiques, où ils performent le mieux, et pourquoi les technologies de condensateurs en aluminium et en tantale impliquent d'importants compromis en termes de fiabilité, de stabilité, de taille et de comportement électrique. Il explore également les effets du courant de ripple, le stress thermique, les caractéristiques d'impédance, les combinaisons de condensateurs avec des céramiques, les mécanismes de dégradation à long terme, et les stratégies de sélection pratiques utilisées dans les systèmes électroniques modernes de puissance et de signal..

Catalogue

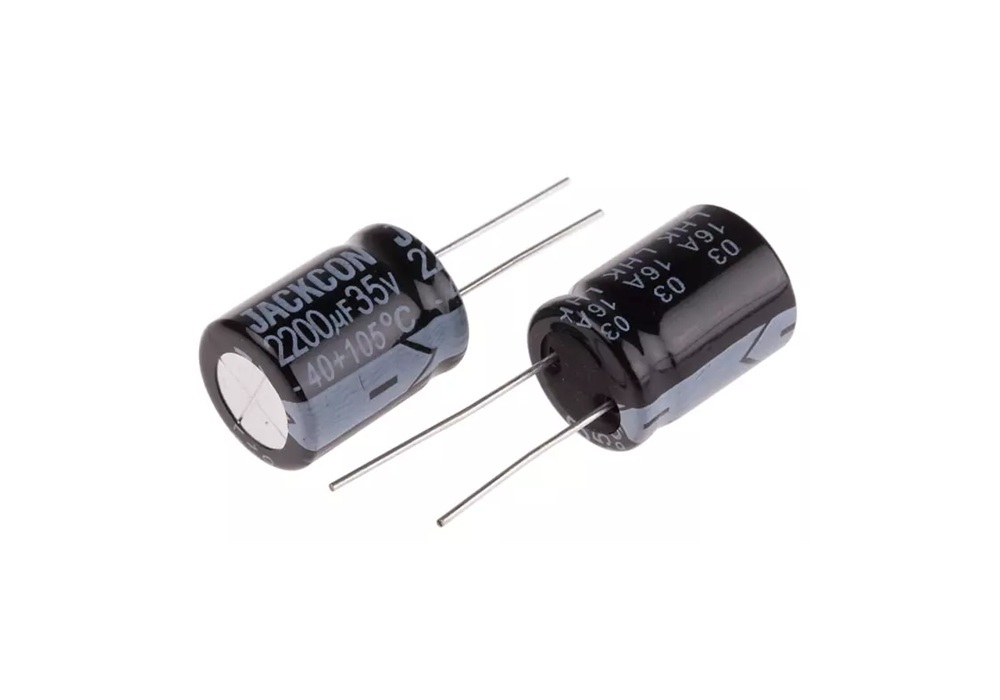

Aperçu des Condensateurs Électrolytiques

Les condensateurs électrolytiques sont souvent sélectionnés lorsque la conception nécessite beaucoup de capacité sans pousser le budget ou l'espace PCB dans des territoires inconfortables. Cette commodité s'accompagne de compromis qui se manifestent dans le comportement électrique et dans la cohérence à long terme, et ces compromis tendent à devenir plus visibles à mesure que les heures de fonctionnement s'accumulent..

Les classifications de tension courantes se situent généralement entre 4 V et 500 V, tandis que les séries spéciales peuvent atteindre environ 630 V et plus. Les classifications de température ambiante s'étendent généralement de -40 °C à +105 °C, et les lignes de produits de haute gamme s'étendent à +125 °C. Dans des travaux de conception réels, ces numéros de catalogue racontent rarement toute l'histoire par eux-mêmes ; les résultats sont influencés par la façon dont la pièce est sollicitée, combien de ripple elle transporte, où la chaleur va réellement, et comment les caractéristiques du composant dérivent avec l'âge..

Il vaut également la peine d'admettre une réalité pratique : les électrolytiques peuvent sembler bons sur un banc pendant un court laps de temps, puis commencer à se comporter différemment une fois que le même circuit vit dans un boîtier chaud, subit des événements de surcharge répétés, ou est expédié à travers un mélange plus large de lots de production. Cet écart entre les premières impressions et le comportement à long terme est là où la sélection et la validation soigneuses portent leurs fruits..

Aptitude à l'Application : Capacité Élevée, Énergie de Masse et Rôles Adéquats au Courant Continu

Les électrolytiques tendent à fournir nettement plus de capacité par dollar que de nombreuses options en film ou en céramique dans des classes de tension similaires. Les concepteurs acceptent généralement ce compromis avec quelques contraintes en tête : ils sont souvent physiquement plus grands que les céramiques avec une capacité de tension comparable, et beaucoup sont polarisés, donc la direction de la tension appliquée doit être contrôlée..

Les électrolytiques sont couramment utilisés là où un grand réservoir de charge est souhaitable et où l'onde est principalement continue avec un ripple superposé. Ils se trouvent souvent à l'endroit où une étape d'alimentation passe de la création de courant continu à maintenir le courant continu stable sous de vraies dynamiques de charge..

Les cas d'utilisation typiques sont listés ci-dessous comme un ensemble unique pour un balayage facile :

• Filtrage du lien DC

• Lissage de la redressement

• Stockage d'énergie de maintien

• Découplage basse fréquence

Dans une alimentation en fonctionnement, un électrolytique agit fréquemment comme le tampon d'énergie à court terme pendant les étapes de charge. Pendant que la boucle de contrôle réagit encore, le condensateur fournit ou absorbe du courant, et c'est alors que les non-idéalités deviennent faciles à remarquer lors de la mesure : chute de tension liée à l'ESR, auto-chauffage lié au courant de ripple, et dérive graduelle des paramètres à mesure que le système d'électrolyte et d'oxyde vieillit..

D'un point de vue ingénierie, cela peut être légèrement frustrant car le condensateur fait exactement ce que la physique permet, juste pas toujours ce qu'un symbole schématique implique. Prévoir ces comportements « non-idéaux » tôt mène généralement à moins de surprises en fin de projet..

Principales Familles : Aluminium vs. Tantal

Les condensateurs électrolytiques sont le plus souvent rencontrés sous forme de condensateurs électrolytiques en aluminium et en tantale. Les pièces en tantale restent des électrolytiques ; la différence réside dans le système d'anode et de diélectrique, ce qui entraîne différentes résistances et sensibilités au stress..

Un choix entre ces familles n'est généralement pas seulement une question de capacité et de tension sur la fiche technique. Cela se transforme souvent en une discussion sur le comportement du circuit au démarrage, sur la façon dont le stress est contrôlé et sur la variabilité que le design peut tolérer sans transformer la validation en devinette..

Le positionnement commun des deux familles est résumé ici :

• Condensateurs électrolytiques en aluminium : largement utilisés pour le filtrage de masse et le stockage d'énergie, large disponibilité en voltage, coût généralement favorable

• Condensateurs électrolytiques en tantale : haute efficacité volumétrique et comportement de capacité comparativement stable dans certaines plages, généralement abordés avec un contrôle plus strict du comportement de surcharge, des courants d'appel et de l'impédance protectrice.

Un cadre pratique est que les pièces en aluminium remportent fréquemment des emplois de « masse et ripple », tandis que le tantale est souvent choisi lorsque la pression de taille, les cibles d'impédance, ou un comportement électrique plus stable motivent l'exigence, à condition que le circuit dispose d'un plan clair pour limiter le stress pendant les surtensions et les transitoires..

Comportements Électriques Clés Qui Façonnent les Performances Réelles

Le comportement réel des condensateurs électrolytiques est façonné par plusieurs caractéristiques électriques interagissantes plutôt que par la capacité seule. Des paramètres tels que la tolérance, le stress de tension, le courant de fuite, l'ESR, le courant de ripple et le comportement thermique influencent fortement la performance du condensateur au fil du temps et dans des conditions de fonctionnement changeantes. Dans des circuits pratiques, ces facteurs déterminent souvent si une ligne d'alimentation reste stable, bruyante, thermiquement stressée, ou sujette à une dégradation à long terme..

Les valeurs de capacité sont couramment écrites en utilisant des sous-multiples tels que µF, nF, et pF parce que 1 farad est extrêmement grand pour la plupart des composants discrets. Dans une notation pratique, 1 µF = 1000 nF, et 1 nF = 1000 pF. Maintenir des conventions d'unité cohérentes à travers les schémas, les nomenclatures, et la documentation d'assemblage aide à réduire les erreurs de substitution et d'interprétation pendant la conception et la fabrication..

Les condensateurs électrolytiques tendent également à avoir des plages de tolérance plus larges que de nombreux condensateurs en film ou en céramique. Des variations telles que +50 % / -20 % ne sont pas inhabituelles, en particulier dans les pièces à plus grande valeur. Dans les applications de filtrage de masse, cette diffusion peut avoir peu de conséquences pratiques, mais dans le façonnage de l'impédance, les réseaux de temporisation, ou le comportement de la boucle de contrôle, la variation de capacité peut modifier la réponse transitoire et les marges de stabilité suffisamment pour devenir mesurable lors de la validation et des tests de production..

La classification de tension affecte plus que la simple survie face à la défaillance. Un fonctionnement continu près de la tension nominale maximale augmente le stress électrique à l'intérieur du système diélectrique et peut accélérer les fuites, le chauffage interne, et les mécanismes d'usure à long terme. Pour cette raison, de nombreux conceptions déclassent intentionnellement les condensateurs électrolytiques et les font fonctionner en dessous de la limite de tension imprimée pour améliorer la fiabilité et réduire la sensibilité au stress thermique et au ripple..

Le courant de fuite et le comportement d'isolation influencent également les performances réelles, en particulier dans les circuits de maintien, les systèmes de temporisation, et les sections analogiques à faible puissance. Les électrolytiques plus grands présentent naturellement une certaine fuite en raison du comportement diélectrique et électrolytique, et cette fuite contribue à la décadence de la charge stockée au fil du temps. Dans les systèmes d'alimentation pratiques, évaluez le comportement d'isolation en utilisant à la fois le courant de fuite et les considérations de constante de temps plutôt que de se fier uniquement aux valeurs de capacité..

Les mécanismes de perte deviennent particulièrement importants sous conditions de ripple. Lorsque le courant AC ripple circule à travers l'ESR, la dissipation d'énergie interne produit de la chaleur, et ce chauffage affecte directement le vieillissement du condensateur et la durée de vie opérationnelle. À mesure que la température augmente, la dégradation de l'électrolyte s'accélère, l'ESR peut augmenter encore, et le stress thermique peut s'accumuler au fil du temps. Dans de nombreux systèmes réels, les problèmes de fiabilité des condensateurs sont donc étroitement liés à la gestion du courant de ripple, aux conditions de circulation d'air, au placement sur le PCB, et aux sources de chaleur à proximité plutôt qu'à la valeur de capacité seule..

Condensateur Électrolytique en Aluminium

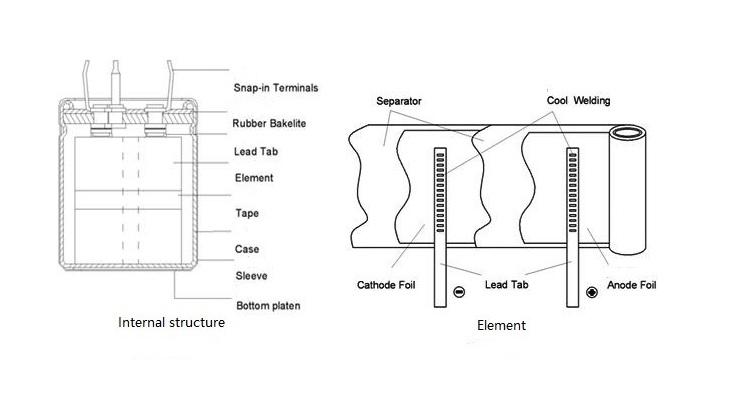

Un condensateur électrolytique en aluminium est construit à l'aide de plusieurs couches interconnectées qui travaillent ensemble pour stocker de l'énergie électrique. La structure principale comprend une feuille d'anode en aluminium gravée, une fine couche diélectrique d'oxyde d'aluminium, un électrolyte, et un collecteur de courant en feuille négative. Ces couches sont enroulées dans une structure compact de type jelly-roll et scellées à l'intérieur d'une boîte en aluminium. La feuille d'anode gravée est importante car sa surface microscopique rugueuse augmente considérablement la surface effective, permettant au condensateur d'atteindre une haute capacité dans une taille relativement petite..

La couche diélectrique est formée directement sur la surface de la feuille d'anode par un processus électrochimique appelé formation anodique. Étant donné que la couche d'oxyde est extrêmement fine, les condensateurs électrolytiques en aluminium peuvent fournir de grandes valeurs de capacité par rapport à de nombreux autres types de condensateurs. L'épaisseur de cette couche d'oxyde détermine la classification de tension du condensateur. Les condensateurs à haute tension nécessitent des couches d'oxyde plus épaisses, mais cela réduit également la densité de capacité et augmente la taille physique..

L'électrolyte agit comme le système cathodique du condensateur, tandis que la feuille négative fournit le chemin conducteur vers le terminal externe. Contrairement aux structures d'électrode solides utilisées dans certains types de condensateurs, l'électrolyte permet au condensateur de maintenir une haute capacité mais introduit également des limitations liées à la température, au vieillissement et au courant de fuite. Ces matériaux internes sont soigneusement scellés pour réduire l'évaporation de l'électrolyte et maintenir la stabilité à long terme..

Parce que le diélectrique ne fonctionne correctement que lorsque l'anode reste positive par rapport à l'électrolyte, la plupart des condensateurs électrolytiques en aluminium sont polarisés. Une tension inverse peut endommager la couche d'oxyde, provoquant un flux de courant excessif, une génération de gaz, un échauffement, et un éventuel dégagement. Pour cette raison, les marquages de polarité et une installation correcte sont cruciaux dans la conception de circuits pratique..

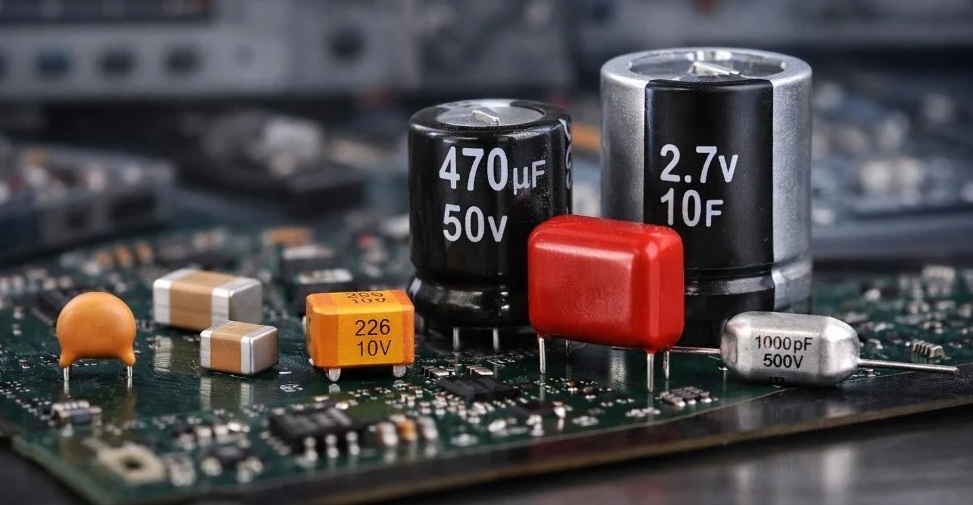

Utilisations des Condensateurs Électrolytiques dans des Circuits Réels

Couplage de Signal et Blocage DC

Les condensateurs électrolytiques sont largement utilisés pour le couplage de signal dans les amplificateurs audio, les circuits de communication, les interfaces de capteurs, et les étapes de traitement analogique où des signaux AC doivent passer entre les blocs de circuit tout en maintenant les conditions de polarité DC isolées. Dans ces applications, le condensateur bloque la tension continue stable tout en permettant aux composants de signal changeants de continuer à travers le chemin du signal. Cela empêche une étape de perturber le point de fonctionnement d'une autre étape..

Étant donné que les condensateurs électrolytiques fournissent des valeurs de capacité relativement grandes dans des paquets compacts, ils sont couramment sélectionnés pour les applications de couplage à basse fréquence où de plus petits condensateurs en céramique peuvent ne pas fournir suffisamment de capacité économiquement. Cependant, l'orientation de la polarité devient importante car une polarité incorrecte peut augmenter le courant de fuite, la distorsion, le chauffage, et les problèmes de fiabilité à long terme..

À basse fréquence, une capacité insuffisante peut affaiblir la réponse aux basses fréquences dans les systèmes audio ou déformer les signaux analogiques changeant lentement. Les condensateurs de couplage sont sélectionnés en fonction de l'impédance d'entrée et de la fréquence de coupure requise. Dans des circuits pratiques, les condensateurs électrolytiques utilisés pour le couplage peuvent également introduire de la distorsion si de grandes tensions AC apparaissent à travers le diélectrique, en particulier dans des chemins audio où la linéarité du signal est importante..

Découplage de Masse et Stabilisation des Rails de Puissance

Les condensateurs électrolytiques sont fortement utilisés pour le découplage de masse et la stabilisation des rails de puissance dans les systèmes numériques, les contrôleurs embarqués, l'électronique industrielle, les pilotes de moteur, et les étapes de conversion de puissance. Leur rôle principal est de stocker de l'énergie localement et de fournir du courant lors de changements de charge soudains auxquels les alimentations ou les longues traces de PCB ne peuvent pas répondre immédiatement..

Lorsque les processeurs, les modules de communication, les relais, les LED, ou les moteurs commutent rapidement, la demande temporaire de courant peut provoquer des baisses de tension et une instabilité transitoire. Les condensateurs électrolytiques aident à réduire ces perturbations en agissant comme des réservoirs d'énergie locaux qui absorbent le ripple, lissent les transitions de charge, et stabilisent les portions plus lentes du réseau de distribution de puissance..

Cependant, les condensateurs électrolytiques à eux seuls ne sont généralement pas suffisants pour la suppression du bruit large bande car leur impédance augmente à des fréquences plus élevées en raison du comportement de l'ESR et de l'ESL. Pour cette raison, les condensateurs électrolytiques sont souvent combinés avec des condensateurs en céramique placés près des circuits intégrés. Le condensateur électrolytique soutient le stockage d'énergie de masse, tandis que le condensateur en céramique réduit le bruit de commutation à haute fréquence et les pics transitoires rapides..

L'ESR des condensateurs électrolytiques affecte également le comportement du circuit. Un ESR extrêmement bas peut sembler désirable, mais dans certains systèmes de puissance, un ESR modéré aide à amortir les résonances entre les condensateurs, l'inductance du PCB, et les régulateurs de commutation. Sans un amortissement suffisant, un ronronnement excessif ou une oscillation peuvent se produire lors des transitions de charge. En conséquence, la sélection des condensateurs équilibre souvent capacité, ESR, capacité de ripple, comportement de stabilité, et réponse transitoire plutôt que de simplement maximiser la capacité seule..

Lissage de Redressement et Réduction des Ripples

Les condensateurs électrolytiques sont couramment utilisés après les étapes de redressement dans les alimentations linéaires pour lisser le courant continu pulsé en une tension de sortie plus stable. Pendant chaque cycle AC, le condensateur se charge près du pic de la forme d'onde redressée puis se décharge dans la charge entre les pics, réduisant la tension ripple sur le rail d'alimentation..

Des valeurs de capacité plus grandes réduisent généralement l'amplitude du ripple car plus de charge stockée devient disponible pendant les intervalles de décharge. Cependant, la sélection de capacité dépend de plusieurs facteurs, notamment le courant de charge, la fréquence de ripple, la tension de ripple allowable, le comportement de démarrage, la taille physique, et les limites thermiques..

La classification de courant de ripple devient particulièrement importante dans les applications d'alimentation car le chauffage interne causé par le courant de ripple affecte directement la durée de vie du condensateur. Un courant de ripple excessif augmente la température interne, accélère la dégradation de l'électrolyte, élève l'ESR au fil du temps, et raccourcit la fiabilité opérationnelle. Les environnements à haute température intensifient en outre ces mécanismes de vieillissement..

De grands condensateurs électrolytiques dans les circuits de redressement peuvent également créer un courant d'appel significatif lors de la mise sous tension car des condensateurs initialement déchargés se comportent momentanément comme des charges à faible résistance. Sans limitation de courant, cette surcharge de démarrage peut stresser les redresseurs, transformateurs, interrupteurs, fusibles, et diodes de ponts. Les concepteurs réduisent souvent ces effets en utilisant des circuits de démarrage progressif, des thermistors NTC, des séquences de démarrage contrôlées, ou des résistances de limitation de courant..

Énergie de Maintien, Charges Pulsées, et Soutien des Moteurs

Les condensateurs électrolytiques sont fréquemment utilisés dans des circuits qui subissent des demandes de courant élevées de courte durée, telles que les systèmes de démarrage de moteur, l'activation de relais, les flashes de caméra, les pilotes de LED, les émetteurs RF, et les applications de puissance pulsée. Dans ces situations, le condensateur délivre temporairement de l'énergie stockée plus rapidement que ce que l'alimentation principale peut répondre..

Dans les systèmes de moteur, les condensateurs électrolytiques aident à réduire la chute de tension lors du démarrage ou de l'accélération soudaine où la demande de courant augmente brusquement pour de courtes périodes. Dans les équipements de communication et les systèmes embarqués, les condensateurs de maintien peuvent maintenir le fonctionnement lors de courtes interruptions de courant, d'événements de commutation de batterie, ou d'instabilités temporaires de l'alimentation..

La capacité relativement élevée de stockage d'énergie des condensateurs électrolytiques les rend adaptés à ces applications, surtout lorsque la taille physique et le coût sont importants. Les charges pulsées répétées augmentent le stress du ripple et la génération de chaleur, donc le chauffage de l'ESR, le vieillissement des condensateurs, les classements de durée de vie, et la ventilation doivent être soigneusement pris en compte dans des systèmes à cycle de service élevé..

Temporisation RC et Pourquoi les Électrolytiques sont Mauvais Composants de Précision

Les condensateurs électrolytiques apparaissent parfois dans des circuits de temporisation RC où de longs délais ou de grandes constantes de temps sont requis économiquement. Les exemples incluent les circuits de retard de démarrage, la temporisation de réinitialisation lente, le comportement de démarrage progressif, et des réseaux d'oscillateur ou de minuterie simples..

Cependant, les condensateurs électrolytiques sont généralement de mauvais choix pour les applications de minuterie de précision car la valeur de capacité, le courant de fuite, l'ESR, et le comportement diélectrique peuvent varier considérablement avec la température, le vieillissement, la fréquence, la tension appliquée, et la tolérance de fabrication. Le courant de fuite seul peut altérer de manière significative le comportement de charge dans les circuits à long délai..

Les changements de température affectent également la cohérence de la temporisation car la capacité et l'ESR changent selon les conditions de fonctionnement. Dans de nombreux circuits, des méthodes de compensation, des marges de temporisation plus larges, des routines d'étalonnage, ou différents types de condensateurs sont ajoutés lorsque la précision de la temporisation est requise..

Pour des oscillateurs précis, la génération d'horloge, les systèmes de mesure, ou la temporisation analogique de précision, les condensateurs en film ou en céramique avec des matériaux diélectriques stables fournissent généralement un comportement à long terme plus prévisible que les condensateurs électrolytiques..

Perspective de Conception : Utilisez les Électrolytiques pour les Problèmes d'Énergie, Pas pour les Problèmes de Précision

Les condensateurs électrolytiques performent le mieux dans les applications centrées autour du stockage d'énergie, de la gestion du ripple, du soutien aux transitoires, du filtrage de masse, et des exigences de capacité à basse fréquence. Leur ratio capacité/volume élevé les rend pratiques pour l'électronique de puissance, le stockage d'énergie, le soutien au démarrage, et la stabilisation de l'alimentation où un stockage de charge important est nécessaire..

Cependant, ils sont moins adaptés aux tâches dépendant de la précision concernant la capacité stable, le faible courant de fuite, la tolérance stricte, la faible distorsion, ou le fonctionnement à haute fréquence. La variation de l'ESR, le vieillissement de l'électrolyte, la sensibilité à la température, les limitations de polarité, et la dégradation de la durée de vie influencent tous les performances à long terme..

Dans la conception de circuits modernes, les condensateurs électrolytiques sont donc souvent traités comme faisant partie d'une stratégie de condensateur plus large plutôt que comme des solutions autonomes. Ils sont combinés avec des condensateurs en céramique, en film, en polymère, ou d'autres types de condensateurs pour que chaque technologie de condensateur gère la plage de fréquence, les exigences de stabilité, et le comportement énergétique qu'elle supporte le mieux..

Comment Identifier la Polarité des Condensateurs Électrolytiques

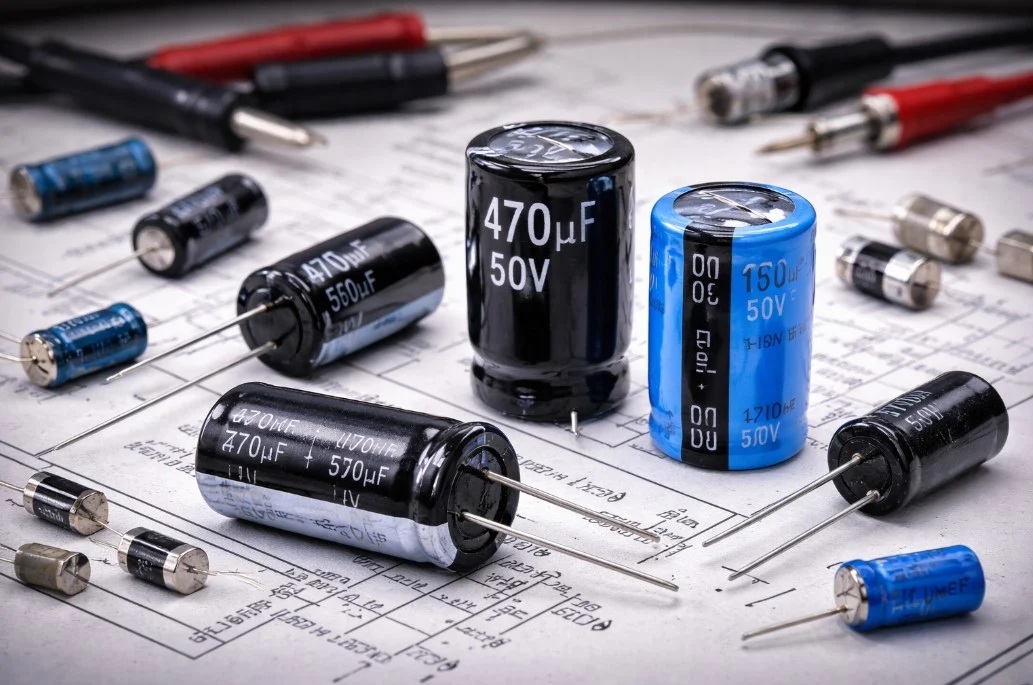

Les condensateurs électrolytiques sont des pièces polarisées, et les inverser a tendance à pousser le courant de fuite à la hausse, encourager le chauffage, et vieillir le diélectrique plus rapidement qu'il ne le souhaiterait. Lorsque la bande de la manchon est grattée, que la sérigraphie du PCB est manquante, et que la longueur des pattes n'offre aucun indice, la polarité peut néanmoins être déduite en observant comment le courant de fuite se comporte dans les deux directions. L'objectif ici n'est pas de lire la capacité. L'objectif est de comparer comment le même condensateur se comporte sous un petit stimulus DC lorsque le multimètre est utilisé en mode résistance (ohms), où la direction peut subtilement changer le résultat..

Pourquoi le Courant de Fuite Change Avec la Direction

Ce que le Multimètre Fait Réellement en Mode Ohms

En mode résistance, le multimètre source une petite tension DC interne et interprète le courant résultant comme une résistance. Avec un électrolytique, la séquence ressemble généralement à ceci : il tire d'abord du courant en se chargeant, la résistance indiquée augmente ensuite à mesure que la charge ralentit, et enfin l'affichage se stabilise à une valeur dominée par la fuite plutôt que par la capacité..

Ce comportement final de stabilisation est là où se trouve le signal. Avec la polarité alignée dans la direction la plus tolérante, la fuite reste généralement plus faible et le multimètre tend à dériver vers une résistance apparente plus élevée. Avec la polarité inversée, la fuite augmente souvent et peut sembler moins stabilisée, donc le multimètre tend à se stabiliser à une résistance apparente plus basse (ou grimper lentement sans jamais atteindre un niveau élevé). Il y a un certain soulagement lorsque les deux directions se séparent clairement ; cela transforme une inconnue en quelque chose sur lequel vous pouvez agir..

À Quoi Faire Attention

Beaucoup de confusion évitable provient du fait de regarder le premier mouvement et de le traiter comme la réponse. Le mouvement initial reflète principalement la dynamique de charge, qui peut varier selon la plage de mesure et la valeur du condensateur. La comparaison la plus répétable provient du comportement post-transitoire après une attente cohérente..

Points de concentration à suivre lors de chaque passage :

• L'augmentation pendant le transitoire (rapide vs. lent)

• La stabilité près de la fin (stable vs. errant)

• La valeur stabilisée après le même temps d'attente dans les deux directions.

Pourquoi Cela Tiendra « Assez Bien » sur un Banc

Cette approche s'appuie sur une asymétrie physique difficile à ignorer : la couche d'oxyde dans un électrolytique est formée dans une seule direction et tolère généralement cette direction mieux sous stress DC. Même lorsque la pièce est ancienne, la direction qui produit moins de courant soutenu sous le biais DC du multimètre coïncide souvent avec la polarité prévue. Cela ne satisfera pas les normes d'identification de niveau laboratoire, mais cela peut empêcher une réparation de prendre un tournant émotionnel que personne n'apprécie, en s'allumant avec le condensateur inversé et puis en poursuivant des dommages en aval..

Utilisation d'un Multimètre en Mode Résistance

Choisissez une plage de résistance qui montre une transitoire de charge visible. Sur les multimètres analogiques, cela est souvent R×100 ou R×1k ; sur un DMM, sélectionnez une plage d'ohms qui ne reste pas simplement à « OL » pendant toute la fenêtre d'observation..

Mise en Place et Mesures de Sécurité

Les lectures en circuit induisent souvent en erreur car d'autres composants peuvent dominer ce que le multimètre voit, donc retirer le condensateur du circuit est généralement le chemin le plus propre lorsque vous pouvez le gérer. Déchargez le condensateur avant chaque mesure, pas seulement la première, car une charge restante rend votre deuxième comparaison convaincante alors qu'elle est incorrecte. Pour des condensateurs grands, une décharge résistive est plus douce ; pour des valeurs petites, un court-circuit contrôlé peut être acceptable lorsque vous êtes convaincu que c'est sûr..

Essayez de ne pas frapper très souvent de très grands condensateurs avec une petite plage de mesure. La surtension initiale peut stresser certains appareils et rendre également les lectures incohérentes, ce qui est frustrant lorsque vous essayez de comparer des différences subtiles..

Liste de Vérification de Préparation :

• Retirer le condensateur du circuit lorsque cela est possible..

• Décharger avant chaque cycle de mesure..

• Utiliser une méthode de décharge appropriée à la taille du condensateur et au contexte de sécurité..

• Limiter les « frappes » d'appel élevées répétées sur de grands condensateurs..

Séquence de Mesure : Deux Directions, Même Timing, Même Patience

Réalisez le test en tant que comparaison jumelée. Vous ne cherchez pas un nombre parfait ; vous vérifiez quelle direction semble plus « confortable » dans les mêmes conditions..

La Routine des Deux Passages :

• Connectez la sonde noire à un terminal et la sonde rouge à l'autre..

• Observez à travers le transitoire ; puis enregistrez le comportement stabilisé après un temps d'attente fixe (généralement de 5 à 15 secondes, ajusté pour la capacité et la réponse du multimètre)..

• Déchargez à nouveau afin que le deuxième passage commence à partir de la même base..

• Inversez les sondes et répétez avec le même temps d'attente..

• Comparez les résultats stabilisés ; la direction qui se termine plus haut en résistance apparente correspond généralement à une fuite plus faible dans cette orientation..

Interprétation d'une Résistance Plus Élevée et du Comportement Directionnel

Différents multimètres polariseront le composant différemment en mode ohms, et cela peut silencieusement inverser quelle sonde correspond à quelle hypothèse de polarité interne. Sous le comportement du multimètre présumé dans cette procédure, l'orientation qui produit la résistance finale plus élevée correspond à la sonde noire étant sur le terminal positif du condensateur..

L'incertitude lors de la vérification de la polarité est courante. Une manière simple d'éviter les erreurs est de vérifier la polarité une fois en utilisant un condensateur polarisé connu et le multimètre et la plage exacts prévus pour le test. Cette petite vérification aide à prévenir les erreurs répétées, surtout lorsque vous passez d'un multimètre analogique à un multimètre numérique ou à différents modèles de DMM..

Au lieu de s'appuyer sur une mesure finale unique, des tests répétés sont souvent vérifiés pour des résultats cohérents et des indicateurs correspondants..

Indices Directionnels à Surveiller :

• La meilleure direction a tendance à monter plus vite et se stabiliser plus haut..

• La mauvaise direction a tendance à rester plus basse, avoir l'air plus bruyante, ou sembler moins stable..

Si les deux directions semblent presque identiques, résistez à la tentation de tirer une conclusion. À ce stade, le condensateur pourrait être non-polarisé, gravement dégradé, mal assorti à la plage sélectionnée, ou encore influencé par des connexions du circuit restantes..

Cas d'Échec Commun et Lectures Trompeuses

C'est une méthode de comparaison, et les comparaisons échouent lorsque des facteurs extérieurs submergent la différence que vous essayez de voir..

Modes d'Échec et Cas Limites :

• Chemins de courant en circuit : les résistances parallèles, les jonctions semi-conducteurs, et les rails peuvent dominer la lecture et même inverser la conclusion apparente..

• Fuite élevée due à l'âge ou au dommage : les deux directions peuvent lire bas, réduisant le contraste..

• Capacité très faible : la transitoire peut être trop rapide à observer, rendant la valeur stabilisée floue..

• Capacité très élevée : la transitoire peut être longue et le courant d'appel plus élevé ; votre cohérence de timing compte plus que vous ne le pensez..

• Électrolytiques non polarisés : les types AC non polarisés peuvent ne pas montrer une forte différence directionnelle..

Contrôles Croisés Avant d'Alimenter

Si vous savez ce que fait le condensateur dans le circuit, utilisez ce contexte comme vérification de bon sens. Dans de nombreux emplacements de filtres d'alimentation, le terminal positif tend à faire face au nœud de potentiel DC plus élevé, tandis que le côté négatif revient souvent à la terre ou à un rail négatif. Lorsque votre comparaison de direction de fuite et la topologie DC du circuit pointent dans la même direction, la décision semble généralement beaucoup moins tendue..

S'ils ne s'accordent pas, ralentissez et obtenez un autre point de données plutôt que de vous précipiter par impatience. D'autres méthodes de vérification incluent : lire le schéma (si disponible), suivre le cuivre du circuit vers des rails connus, ou utiliser une source de banc à basse tension contrôlée avec limitation de courant pour observer le comportement sans s'engager à un stress opérationnel complet..

Options de Vérification Avant Alimentation :

• Confirmation du schéma

• Inspection de la trace/topologie de la carte

• Test d'alimentation de banc à basse tension avec limitation de courant.

Un workflow plus fiable combine deux choses : une comparaison de fuite directionnelle et au moins une confirmation indépendante. Les mesures effectuées isolément peuvent être trompées par la conception du multimètre, la charge résiduelle, le choix de plage, ou des chemins cachés du circuit. Une courte routine, déchargez, mesurez dans les deux directions avec un timing constant, puis validez par rapport à la topologie du circuit, ajoute un peu de temps, mais cela tend à éviter le genre d'erreur d'installation inverse qui transforme une réparation simple en une chaîne plus longue et plus coûteuse de défauts subséquents..

Conclusion

Les condensateurs électrolytiques restent essentiels dans les alimentations, les systèmes analogiques, les circuits audio, et les applications de stockage d'énergie car ils résolvent des problèmes pratiques de capacité de masse et de filtrage que de nombreux autres types de condensateurs ne peuvent pas aborder de manière aussi économique. Leur performance réelle dépend non seulement de la valeur de capacité, mais également de l'ESR, de la gestion du courant de ripple, des conditions thermiques, de la dérogation de tension, et de la stabilité chimique à long terme. Les électrolytiques en aluminium continuent de dominer les rôles de haute capacité et de filtrage de puissance, tandis que les condensateurs en tantale offrent une taille compacte et un comportement électrique stable lorsque les conditions de surcharge sont soigneusement contrôlées. Les conceptions modernes combinent de plus en plus les électrolytiques avec des condensateurs en céramique pour équilibrer le comportement d'impédance sur des plages de fréquence plus larges et améliorer la stabilité globale des rails de puissance..

Questions Fréquemment Posées [FAQ]

1. Pourquoi les condensateurs électrolytiques échouent-ils souvent en raison du stress thermique plutôt que de la simple perte de capacité ?

Le courant de ripple circulant à travers l'ESR génère de la chaleur interne à l'intérieur du condensateur. À mesure que la température augmente, l'évaporation de l'électrolyte et le vieillissement chimique s'accélèrent, ce qui augmente encore l'ESR et crée encore plus de chaleur. Ce cycle de compounding devient souvent le véritable mécanisme limitant la durée de vie dans les alimentations, surtout à l'intérieur d'enveloppes chaudes avec une mauvaise circulation d'air..

2. Pourquoi l'ESR est-il considéré à la fois comme une caractéristique utile et une limitation de conception dans les circuits de puissance ?

L'ESR crée une perte de puissance et de chaleur, mais il peut également fournir un amortissement qui stabilise certaines boucles de contrôle de régulateur. Un ESR très bas peut réduire le ripple mais peut parfois introduire une oscillation si la compensation du régulateur attend une certaine plage d'ESR. Pour cette raison, l'ESR est souvent traité comme un paramètre de conception contrôlé plutôt que simplement comme un défaut à minimiser à tout prix..

3. Pourquoi les condensateurs électrolytiques sont-ils couramment associés à des condensateurs en céramique sur les rails de puissance ?

Les électrolytiques gèrent bien le stockage d'énergie de masse et les changements de charge lents, tandis que les céramiques réagissent beaucoup plus rapidement au bruit de commutation à haute fréquence et aux pics de courant abrupts. En utilisant les deux ensemble, on crée une réponse en fréquence à faible impédance plus large, améliorant la stabilité transitoire et réduisant le bruit du rail plus efficacement que de s'appuyer sur un seul type de condensateur..

4. Comment le courant de ripple influence-t-il directement la durée de vie des condensateurs électrolytiques ?

Le courant de ripple produit un chauffage interne par les pertes d'ESR. À mesure que la température interne augmente, la dégradation de l'électrolyte s'accélère, causant une dérive de capacité et une augmentation de l'ESR au fil du temps. Même lorsque les classifications de tension semblent sûres, un courant de ripple excessif peut raccourcir significativement la durée de vie si les conditions thermiques ne sont pas bien contrôlées..

5. Pourquoi les condensateurs en tantale nécessitent-ils une gestion stricte des pics de courant et des courants d'appel par rapport aux électrolytiques en aluminium ?

Les condensateurs en tantale sont plus sensibles aux courants de surcharge et au stress de démarrage. Des événements de chargement soudains, le branchement à chaud, ou un dépassement de puissance peuvent déclencher une défaillance diélectrique localisée qui peut mener à une défaillance catastrophique. Les concepteurs réduisent souvent ce risque en utilisant des circuits de démarrage progressif, résistance en série, des taux de montée contrôlés, et une dérogation de tension conservatrice..

6. Pourquoi les condensateurs électrolytiques peuvent-ils se comporter différemment après de longues périodes de stockage ?

La couche diélectrique d'oxyde à l'intérieur des condensateurs électrolytiques peut lentement se dégrader lorsqu'elle est stockée sans tension pendant de longues périodes. Lorsque l'alimentation est soudainement réappliquée, le courant de fuite peut initialement augmenter car le diélectrique nécessite un reformage partiel. Une montée en tension contrôlée avec limitation de courant aide souvent à restaurer un fonctionnement plus stable tout en réduisant le stress de démarrage..
