Explorer les diodes : structure, caractéristiques, applications

Les diodes sont des dispositifs semi-conducteurs construits autour d'une jonction PN qui permet au courant de circuler principalement dans une direction. Leur comportement dépend du choix de matériau, du dopage, de la polarisation, de la structure de jonction, du type d'emballage et des conditions de fonctionnement. Cet article explique la structure de la diode, le comportement de la jonction, les facteurs de sélection, les méthodes de test et les applications pratiques telles que la redressement, la détection, la régulation de tension, l'écrêtement, les LED, les diodes Schottky, les diodes Zener et les dispositifs à large bande interdite.

Catalogue

Structure de la diode et comportement de la jonction

Une diode peut être considérée comme une jonction PN conçue délibérément qui, dans des conditions de fonctionnement typiques, tend à permettre au courant de circuler dans une direction tout en le résistant dans l'autre.

Ce comportement directionnel ne provient pas d'une porte mécanique ; il émerge de la manière dont les porteurs se répartissent et comment les champs électriques se stabilisent dans un état d'équilibre à l'intérieur du semi-conducteur.

Dans le travail de circuit au quotidien, il semble souvent plus intuitif de traiter la diode comme une barrière d'énergie électrostatique dont la hauteur peut être ajustée par une tension appliquée, car cette approche correspond généralement à ce que les mesures sur la table finissent par montrer.

Matériaux et dopage

Une jonction PN commence avec un substrat semi-conducteur ; le silicium est courant pour les dispositifs à usage général, tandis que d'autres matériaux sont choisis lorsque les objectifs de performance poussent dans différentes directions (vitesse, fuite, gamme de températures, comportement optique).

Le dopage est la manière dont la population de porteurs dominante est établie, et il définit également les attentes quant à la manière dont la jonction réagira une fois la polarisation appliquée.

Détails de la région de type P :

• Les dopants accepteurs créent une forte concentration de trous en tant que porteurs majoritaires, avec des électrons présents en tant que porteurs minoritaires.

Détails de la région de type N :

• Les dopants donneurs créent une forte concentration d'électrons en tant que porteurs majoritaires, avec des trous présents en tant que porteurs minoritaires.

En pratique, la concentration de dopage et la géométrie de la jonction agissent comme des boutons de réglage qui façonnent le comportement de chute directe, les tendances de fuites inverses, le stockage de charge, la capacitance, la vitesse de commutation et les caractéristiques de rupture.

Le travail de conception a une façon de le rendre personnel : deux pièces peuvent partager le même symbole schématique tout en se comportant de manière perceptiblement différente, et la différence remonte souvent à un profil de dopage qui « fait discrètement » la plupart de l'ingénierie réelle.

Formation de la jonction

Une fois que les régions de type P et de type N se touchent, les porteurs commencent à se déplacer à travers l'interface parce que les gradients de concentration ne sont pas équilibrés.

Diffusion et recombinaison des porteurs à travers l'interface :

• Les électrons diffusent du côté N vers le côté P et se recombinent avec des trous.

• Les trous diffusent du côté P vers le côté N et se recombinent avec des électrons.

Cette recombinaison laisse derrière elle des atomes de dopants ionisés près de la frontière. Ces ions ne se déplacent pas librement, donc leur charge reste comme un fond fixe.

Charges ionisées fixes laissées près de l'interface :

• Du côté N, des ions donneurs chargés positivement restent.

• Du côté P, des ions accepteurs chargés négativement restent.

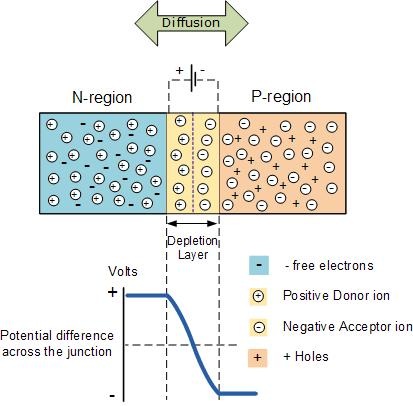

Quelles formes prend la région de déplétion (également appelée région de charge d'espace), une zone avec relativement peu de transporteurs mobiles.

Cette région établit un champ électrique interne et un potentiel intégré qui s'oppose à une diffusion supplémentaire.

Une frustration récurrente, et aussi un indice utile, lors du débogage en laboratoire est que les comportements qui semblent "inattendus" de l'extérieur (capacité dépendante du biais, effets de stockage de charge, récupération lente) ont souvent un sens une fois que la région de déplétion est considérée comme un objet électrique dynamique plutôt que comme une frontière statique.

Polarisation de la Jonction

La polarisation ne se contente pas de basculer une diode entre deux états propres ; elle remodelle la région de déplétion et change la manière dont les porteurs sont injectés, balayés, stockés et recombinés.

La polarisation directe place l'anode à un potentiel électrique plus élevé que la cathode. La barrière de jonction diminue effectivement et la région de déplétion devient plus étroite.

À mesure que la barrière se réduit, les porteurs majoritaires sont injectés à travers la jonction et deviennent des porteurs minoritaires de l'autre côté.

Directions d'injection des porteurs majoritaires sous polarisation directe :

• Les électrons se déplacent de n à p (puis se comportent comme des porteurs minoritaires dans la région p).

• Les trous se déplacent de p à n (puis se comportent comme des porteurs minoritaires dans la région n).

À mesure que l'injection augmente, le courant de la diode augmente rapidement avec la tension.

Lors du dépannage, cette rapidité tend à provoquer des réactions fortes : un déplacement de "petite" tension directe peut entraîner un changement de courant étonnamment important, c'est pourquoi un circuit qui semble légèrement polarisé en direct peut finir par fonctionner plus chaud que prévu une fois que les tolérances et le dérive de température s'accumulent.

La polarisation inverse place la cathode à un potentiel électrique plus élevé que l'anode. La région de déplétion s'élargit, la barrière efficace augmente et les porteurs majoritaires sont éloignés de l'interface.

Une diode idéale montrerait un courant nul, mais les composants réels présentent un courant de fuite inverse provoqué par des porteurs minoritaires et la génération de porteurs au sein de la région de déplétion.

Le courant de fuite peut sembler très faible à température ambiante, mais il augmente souvent de manière significative à des températures plus élevées. Dans les circuits à haute impédance et les environnements chauds, la fuite devient donc un paramètre important qui doit être soigneusement pris en compte.

À une tension inverse suffisamment élevée, une rupture se produit et le courant inverse augmente brusquement. Le mécanisme sous-jacent dépend de la structure et du dopage, le comportement Zener et avalanche étant des catégories communes.

La rupture n'est pas intrinsèquement catastrophique : certaines diodes sont conçues pour fonctionner là, et même des diodes "ordinaires" peuvent survivre si le circuit environnant limite le courant de manière contrôlée.

De nombreux échecs en laboratoire qui ressemblent à "la diode est tombée en panne aléatoirement lors de la rupture" se révèlent être plus prévisibles à un second coup d'œil, souvent liés à l'absence de résistance en série, à un chemin d'alimentation optimiste, ou à une limitation de courant qui existait sur le papier mais pas dans l'assemblage réel.

bornes, Polarité, et Conventions de Courant

La borne du côté p est nommée anode, et la borne du côté n est nommée cathode.

Le courant conventionnel est défini pour s'écouler de l'anode à la cathode pendant la conduction directe, correspondant aux conventions utilisées dans les schémas, les fiches techniques et les configurations de mesure typiques.

Lors du diagnostic d'un circuit, rester discipliné sur l'orientation anode/cathode aide à éviter une source classique de confusion : mélanger la direction du flux des électrons avec la direction du courant conventionnel et ensuite interpréter mal les chutes de tension attendues.

Symboles, Désignateurs de Référence, et Marquages Physiques

Sur les schémas, le symbole de la diode indique la direction préférée de l'écoulement du courant conventionnel.

Les désignateurs de référence courants incluent :

• D

• VD

Sur les emballages physiques, la cathode est souvent indiquée par une bande ou une rayure.

En prototypage et en re-travail, il est apaisant de confirmer que le marquage correspond à l'orientation de la empreinte avant d'appliquer l'alimentation ; cette vérification rapide peut éviter des heures à poursuivre une "erreur" mystérieuse qui s'avère être un simple décalage d'orientation, surtout lorsque plusieurs emballages de diodes partagent des contours similaires.

Une diode est fréquemment décrite comme un élément unidirectionnel, mais une description plus fidèle est une jonction contrôlée par champ dont la région de déplétion et la dynamique des porteurs évoluent continuellement avec le biais, la température et le temps.

Les décisions de conception tendent à être plus claires lorsque la diode est analysée en termes de largeur de déplétion, de niveaux d'injection, de stockage de charge et de mécanismes de rupture plutôt que comme une abstraction purement binaire de conduite vs. blocage.

Cet état d'esprit devient particulièrement persuasif dans les opérations de commutation haute vitesse, de stress à haute tension et de haute température, où l'état interne de la jonction peut discrètement dominer ce que le reste du circuit expérimente.

Identification des diodes et matériaux semi-conducteurs modernes

Les diodes ont plus de sens lorsqu'elles sont considérées comme un petit système plutôt qu'un symbole unique sur un schéma. La jonction définit la courbe I–V de base, mais le boîtier et la disposition environnante décident souvent si ce comportement survit au contact avec des assemblages réels. Dans les conceptions de commutation et de puissance, les performances sont souvent façonnées, parfois de manière inconfortable, par les limites thermiques, l'inductance parasite et la capacité parasitaire. Un processus de sélection qui a tendance à tenir est de mapper les besoins électriques aux contraintes physiques, et seulement ensuite de réduire le choix par plateforme matérielle.

• Exigences électriques : tension inverse, courant moyen/crête, fréquence de commutation, perte admissible

• Réalité mécanique : style de boîtier, méthode de montage, chemin de refroidissement, cuivre de carte et circulation d'air

• Système de matériaux : Si, Ge, SiC, GaN

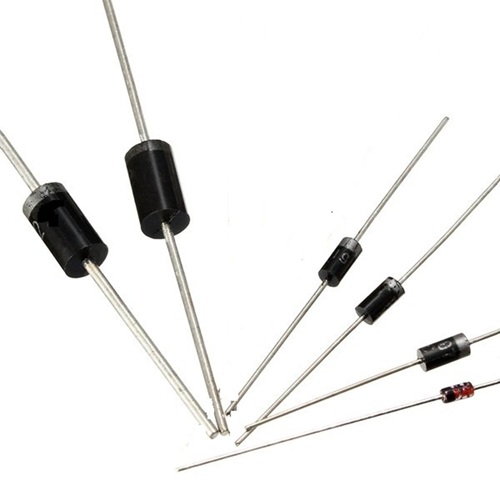

Reconnaissance du boîtier

Les petits boîtiers fonctionnent bien jusqu'à ce qu'ils ne le soient plus, généralement lorsque la température ambiante augmente ou que les hypothèses de circulation d'air deviennent optimistes. Les corps en verre axial et en plastique petit sont courants dans les travaux de faible puissance et de signal car ils sont faciles à placer et peu coûteux, mais leur chaleur sort le plus souvent par les fils et dans les pistes de PCB. Cette approche semble simple à courant modeste, puis se transforme progressivement en contrainte lorsque le facteur de service augmente, que le cuivre est mince ou que la carte est proche d'autres composants chauds.

Les boîtiers montés en surface réduisent la longueur des fils et la surface de boucle, ce qui améliore généralement le comportement de commutation à haute vitesse. L'histoire thermique change également : la dissipation de chaleur dans les trous de cuivre fait du PCB une partie de la solution de refroidissement, ce qui peut être réconfortant lorsque la disposition est généreuse et un peu anxiogène lorsque la conception est contraignante en espace. En d'autres termes, les SMD déplacent souvent le contrôle thermique du composant vers la carte, et cela peut être un échange bienvenu ou un mal de tête inattendu selon l'empilement et le budget de cuivre.

Les formats à baguette, à boulonner ou modulaires apparaissent lorsque la gestion du courant devient un exercice de dissipation de chaleur. Ces boîtiers offrent une interface thermique plus répétable à un châssis ou une plaque froide, et ils récompensent des mécaniques disciplinées. Il n'est pas rare de voir une diode apparemment excellente sur le papier fonctionner plus chaude que prévu car la surface de montage n'est pas assez plate, le couple varie entre les fabrications ou le matériau d'interface thermique est appliqué de manière inégale. Ces détails apparaissent rarement dans les discussions centrées sur les schémas, mais ils décident fréquemment du comportement sur le terrain et de la dérive à long terme.

Groupes de boîtiers courants utilisés dans la pratique :

• Verre axial

• Petit plastique (trou traversant)

• SMD (sans plomb/avec plomb)

• Boulon/vis, modules de puissance

Une fois que di/dt et dv/dt augmentent, l'inductance du boîtier et la capacité de jonction cessent d'être des détails de fond et commencent à se manifester sous forme de dépassement, d'oscillation et de pertes de commutation supplémentaires. Les pièces SMD réduisent souvent l'inductance des fils, ce qui peut apaiser les formes d'onde, mais elles entraînent également des compromis tels qu'une plus grande distance de contamination/d'évacuation à des tensions plus élevées et une dépendance plus forte au design thermique du PCB.

Dans les convertisseurs rapides, la diode qui « gagne » est souvent celle avec la plus faible perte combinée dans la disposition assemblée, pas celle qui semble la mieux lorsque l'on compare uniquement la chute directe à un seul point de courant. Cette réalisation peut être légèrement frustrante lors de la sélection des pièces, mais elle a tendance à produire un comportement EMI plus calme et moins de surprises tardives.

Choix des matériaux

Différents matériaux semi-conducteurs changent la façon dont une diode gère la tension, le courant, la vitesse de commutation, la température et la perte de puissance. La fonction fondamentale de la diode peut sembler similaire à travers les matériaux, mais le comportement électrique peut changer de manière significative une fois que la fréquence de fonctionnement, le stress thermique ou la densité de puissance augmente. Le germanium, le silicium, le GaN et le SiC apportent chacun des forces et des limitations différentes, ce qui est la raison pour laquelle le choix des matériaux devient souvent un équilibre entre efficacité, performance thermique, comportement de commutation, fiabilité et complexité du système. La comparaison ci-dessous met en lumière la plage de tension directe typique et les caractéristiques pratiques communément associées à chaque plateforme de matériau.

Matériau	Tension directe typique	Caractéristiques clés
Germanium (Ge)	~0.3V	Faible chute de tension directe, mais courant de fuite plus élevé. Utilisé dans des applications de signal spécifiques.
Silicium (Si)	~0.7V	Le matériau le plus courant et le plus rentable pour les diodes et transistors à usage général.
Nitrure de gallium (GaN)	~1.0V - 3.0V+	Excellent pour les applications à haute fréquence (par exemple, chargeurs rapides, amplificateurs RF). Haute efficacité.
Carbure de silicium (SiC)	~2.5V - 3.5V+	Idéal pour les applications à haute puissance, haute tension et haute température (par exemple, véhicules électriques, onduleurs solaires).

• Germanium

Les diodes en germanium montrent souvent une baisse de tension directe plus faible (environ 0,3 V à un courant modeste), ce qui peut sembler satisfaisant dans des travaux de petit signal près du seuil de conduction. Le compromis est un courant de fuite plus élevé et une sensibilité à la température plus forte. Dans des nœuds à haute impédance ou dans des environnements chauds, cette fuite peut faussement influencer les mesures, déformer les seuils ou introduire des décalages difficiles à "voir" jusqu'à des tests avancés.

C'est une des raisons pour lesquelles les dispositifs en germanium restent limités à des applications de niche. Ils peuvent résoudre efficacement des problèmes analogiques spécifiques, mais la dérive thermique, la stabilité de biais et le comportement de fuite doivent être contrôlés avec soin.

• Silicium

Le silicium reste le choix par défaut car il est stable, économique et généralement beaucoup moins fuyard que le germanium. La baisse de tension directe est souvent citée autour de 0,7 V à un courant modéré, mais les circuits réels montrent combien ce chiffre varie avec la densité de courant, la température et le choix de la structure. Même au sein des "diodes en silicium", le comportement diffère notablement entre les familles PN standard, Schottky et PN rapides/ultra-rapides.

Ce que le silicium offre dans l'ingénierie quotidienne, c'est une prévisibilité sur une large plage de fonctionnement et un écosystème approfondi d'options d'emballage et d'historique de fiabilité. Dans le travail de production, cette prévisibilité semble souvent plus réconfortante que de poursuivre un léger avantage théorique en efficacité qui peut disparaître une fois que la disposition et le montage thermique sont réels.

• Dispositifs à large bande (SiC, GaN)

Les dispositifs à large bande augmentent les limites pratiques de tension, de température et de vitesse de commutation. Des bandes interdites plus larges et des champs électriques critiques plus élevés permettent des régions de dérive plus fines pour une tension bloquante donnée, ce qui réduit les pertes de conduction et soutient des commutations plus rapides avec moins de charge stockée.

L'impact ne se limite pas au dispositif lui-même. Les bords de commutation deviennent plus raides, ce qui force des changements dans le dimensionnement magnétique, la stratégie thermique et le contrôle EMI. Les pièces à large bande peuvent produire une efficacité et une densité impressionnantes, mais elles ont également tendance à révéler une géométrie de boucle mal conçue, une stratégie d'amortissement faible ou un contrôle lâche des oscillations et du bruit en mode commun. Lorsque la discipline de conception environnante correspond à la capacité du dispositif, les résultats peuvent sembler presque sans effort ; lorsque ce n'est pas le cas, les formes d'onde fournissent un retour immédiat et humble.

GaN contre SiC en pratique

• GaN : Un choix solide lorsque la perte de commutation fixe la limite

Le GaN est souvent choisi dans des scénarios de commutation à haute fréquence où une faible capacitance et un comportement de récupération rapide réduisent la perte de commutation. Dans les constructions pratiques, le GaN a tendance à récompenser les dispositions qui gardent l'inductance de boucle basse et contrôlent dv/dt, car un allumage involontaire et des EMI peuvent autrement apparaître rapidement.

Exemples d'applications courantes : chargeurs rapides, étapes DC/DC à haute densité, étapes de puissance RF sélectionnées

Lorsqu'il est exécuté proprement, le GaN permet des dispositifs magnétiques plus petits et une densité de puissance plus élevée. Lorsqu'il est exécuté négligemment, il peut paraître "capricieux", même si la cause profonde est généralement des parasitiques et une disposition plutôt que la physique du dispositif. Cette distinction est importante car elle change ce que vous devez corriger : la géométrie du cuivre et l'amortissement, pas un échange aléatoire de composants.

• SiC : Un choix confortable lorsque la marge de tension, de puissance et de température détermine la conception

Le SiC est fréquemment favorisé dans la conversion haute tension et haute puissance — des endroits où le stress électrique et la température ne sont pas cléments. Il apporte une haute résistance à la rupture, un bon comportement à haute température et une réputation de robustesse dans des environnements de puissance difficiles. Dans les systèmes déployés, le SiC soulage souvent la pression thermique et améliore l'efficacité à des tensions plus élevées, mais il peut aussi rediriger l'attention vers la coordination de l'isolation, le chemin de fuite/distance et le comportement de surtension.

Exemples d'applications courantes : onduleurs de traction pour véhicules électriques, chargeurs embarqués, onduleurs solaires

Les équipes de conception qui considèrent le SiC comme un substitut du silicium à l'aveugle manquent souvent où il brille : le comportement au niveau système sous stress électrique exigeant, et non simplement une mise à niveau de composants un pour un.

Un workflow pratique de reconnaissance et de sélection

Commencez par écrire les limites de fonctionnement de manière à forcer le réalisme. Définissez la tension inverse maximale avec marge, le courant continu et de crête, la perte acceptable, la fréquence de commutation et l'environnement thermique réel (plage ambiante, circulation d'air, sources de chaleur à proximité). À partir de là, sélectionnez un boîtier qui correspond au chemin de refroidissement mécanique que vous avez réellement, pas celui que vous souhaiteriez avoir.

Ensuite, choisissez la plateforme de matériau et la famille de diodes qui correspondent le mieux à l'équilibre des pertes et au comportement de commutation que vous pouvez supporter.

Options de famille de diodes communément évaluées : PN standard, PN rapides/ultra-rapides, Schottky, Schottky SiC, solutions à base de GaN

Le travail de banc révèle souvent l'écart entre les valeurs nominales et la réalité assemblée : les résonances provoquées par l'inductance de disposition, l'augmentation de la température dominée par les détails de montage, et les pertes de commutation façonnées par les capacitances parasites. Une habitude de mesure qui tend à s'avérer payante est de sonder l'overshoot au niveau de la diode, d'estimer la température de jonction en utilisant la température du boîtier plus des hypothèses sur la résistance thermique, et de modifier le snubber ou les changements de disposition avant de conclure que le choix du dispositif était erroné.

Ce style de validation atteint généralement une solution stable plus rapidement que de passer par plusieurs composants tout en laissant l'implémentation physique inchangée.

Le choix des matériaux se comporte rarement comme une optimisation isolée. Choisir Si, Ge, SiC ou GaN engage efficacement le design dans un régime de vitesse de commutation, un profil EMI, un plan thermique et un style d'implémentation mécanique. De nombreuses équipes réussies trouvent que le plus grand pas en avant n'est pas d'adopter le matériau le plus récent, mais de choisir la plateforme qui correspond à leur capacité à contrôler les parasites, vérifier les thermiques avec des tests crédibles, et maintenir la fabrication cohérente.

Les composants à large bande interdite peuvent produire d'excellents résultats, mais le bénéfice se manifeste plus clairement lorsque l'ensemble du processus de conception, la discipline de disposition, la pratique de mesure et la répétabilité de construction sont prêts à soutenir ce que ces dispositifs exigeront.

Caractéristiques de la Diode

Le choix d'une diode tend à mieux se passer lorsque la fiche technique est considérée comme un ensemble de limites qui doivent survivre à des formes d'onde réelles, à un flux de chaleur réel sur le PCB, et à des tolérances réelles, plutôt que comme une liste de valeurs typiques qui semblent réconfortantes sur papier. De nombreuses surprises de conception apparaissent lors du premier démarrage parce que la diode est simultanément un dispositif électrique et une charge thermique, et ces deux aspects s'influencent mutuellement de manière facile à sous-estimer lors des calculs de bureau. Un état d'esprit qui fait gagner du temps par la suite est de supposer que les premières mesures seront plus sévères que les chiffres nets et moyennés que vous avez calculés, puis de choisir et valider en conséquence.

Le courant direct s'effondre généralement dans un budget thermique.

Le courant direct maximum (IF) se lit de manière plus véridique lorsqu'il est interprété comme un plafond de chauffage lié à un boîtier particulier et à une condition de test, et non comme une promesse électrique autonome. La perte de conduction directe est communément approximée comme :

Pcond ≈ IF × VF

Dans de nombreuses applications de commutation ou à pulsations, la dissipation totale de la diode n'est pas limitée uniquement à la conduction ; la commutation et la forme d'onde peuvent ajouter de l'énergie que le schéma ne « montre » pas. L'estimation de la température de jonction suit typiquement :

Tj ≈ Ta + (Ptotal × RθJA)

Ta reflète l'environnement autour du dispositif, et RθJA varie considérablement selon le choix du boîtier, la surface en cuivre, le flux d'air, la soudure des vias, et la manière dont la pièce est mécaniquement montée. Le même numéro de pièce peut se comporter poliment sur une disposition ouverte avec beaucoup de cuivre, puis fonctionner de manière inconfortablement chaude après un passage de placement dense, un résultat qui peut sembler injuste jusqu'à ce que vous vous rappeliez que le chemin thermique fait effectivement partie du circuit. Lors de choix précoces, il semble souvent plus ancré de commencer par une augmentation de température autorisée (votre marge thermique) et de recalculer un courant à l'état stable plutôt que de partir du IF de référence et d'espérer que la carte s'en occupera.

La tension directe (VF) change avec le courant, la température et la densité de courant, donc traiter cela comme une constante fixe est là où de nombreuses estimations de pertes s'éloignent discrètement du chemin. Le familier « 0,7 V » est principalement un raccourci mental pour une diode PN en silicium à faible signal à courant modeste ; ce n'est pas un point d'ancrage universel.

À des courants plus élevés, VF augmente typiquement, ce qui signifie que la perte de conduction peut grimper plus rapidement que ce qu'une première estimation suggère. À des températures plus élevées, VF pour les diodes PN en silicium diminue souvent, ce qui peut influencer le partage du courant dans des chemins parallèles de manière contre-intuitive lorsque vous attendiez une répartition stable.

Une approche plus stable est de traiter VF comme une plage limitée plutôt que comme une seule belle valeur. Si vous vous souciez de la dissipation prévisible, utiliser le VF dans le pire des cas à partir des courbes de la fiche technique au courant et à la température de jonction/ambiante prévus donne généralement moins de surprises thermiques désagréables que de se fier à un nombre typique.

L'afflux au démarrage, la charge capacitive et le rebond inductif créent régulièrement de courtes surtensions directes qui ne figurent pas dans les calculs de courant à l'état stable. Les diodes ont tendance à tolérer ces événements lorsque deux réalités s'alignent : la surtension maximale est à l'intérieur de l'enveloppe de surtension spécifiée, et le chauffage au fil du temps reste dans ce que le boîtier et le PCB peuvent dissiper.

Conditions à vérifier :

• Le courant de surtension maximal reste dans IFSM (note de surtension non répétitive).

• Le chauffage moyen et RMS reste à l'intérieur de l'enveloppe thermique pour le train d'impulsions réel.

Une habitude qui réduit les mystères sur le terrain est de comparer la largeur d'impulsion, le taux de répétition et l'énergie par rapport aux directives de surtension de la fiche technique plutôt que de supposer que c'est bref, donc cela n'a pas d'importance. Des impulsions brèves injectent toujours de la chaleur dans la jonction, et des impulsions répétées peuvent empiler la température plus rapidement que prévu, surtout lorsque le flux d'air est modeste ou que la carte est thermiquement enfermée.

La tension inverse devrait suivre les pics réels, pas seulement les rails nominaux

La tension inverse répétitive maximale (VRRM) est plus convaincante lorsqu'elle est choisie par rapport au stress inverse le plus défavorable imaginable, y compris les oscillations, les transitoires inductifs et les overshoots à bords rapides, plutôt que par rapport à la valeur nominale calme du rail. Dans des assemblages réels, la tension inverse constante peut être une petite fraction du vrai pic en raison de l'inductance parasite et des bords de commutation qui fabriquent volontiers des pics.

Sources qui augmentent fréquemment les pics inverses :

• Inductance de câble

• Inductance de fuite du transformateur

• Bobines de relais et autres charges inductives

• Bords de commutation rapides interagissant avec l'inductance et la capacitance parasites

De nombreuses conceptions commencent avec une marge de tension conservatrice, souvent autour du double de la tension inverse constante dans le pire des cas, et affinent ensuite la sélection en utilisant des mesures et des informations détaillées de la fiche technique.

Éléments qui sont couramment examinés lors de cet affinage :

• Évaluations de tension transitoire

• Comportement d'avalanche ou de surtension

• Formes d'onde mesurées capturées avec un sonde appropriée

Plus de marge dans la VRRM ne concerne pas seulement l'éloignement de la rupture ; cela tend également à rendre la conception moins sensible à l'overshoot induit par le layout et à l'empilement de tolérances. Ce coussin supplémentaire peut réduire la friction émotionnelle lors de la mise en service car vous passez moins de temps à discuter avec des formes d'onde qui ne sont techniquement autorisées que dans la simulation.

Les pics inverses sont souvent sous-estimés car des instruments lents ne les rapportent jamais, et même un oscilloscope peut les déguiser si la bande passante est limitée ou si la sonde introduit ses propres oscillations. Lorsqu'une diode est située près d'une inductance ou d'un nœud de commutation, il est prudent de supposer que la première capture de l'oscilloscope révélera un contenu de fréquence plus élevée que ce que la simulation impliquait, puis de choisir les options VRRM et d'amortissement/filtrage avec cette réalité à l'esprit. Dans le laboratoire, la configuration de mesure décide souvent si un pic semble « gérable » ou « mystérieux », donc il est avantageux de traiter la sonde comme faisant partie de l'expérience — pas comme un observateur neutre.

Comportement de commutation

À basse fréquence, de nombreuses diodes semblent interchangeables. À mesure que les taux de bord augmentent, les différenciateurs qui commencent à dominer sont liés au stockage de charge et aux parasitiques, et ils se manifestent comme des pertes, des overshoots et du bruit qui peuvent être étonnamment tenaces.

Différenciateurs à haute vitesse :

• Comportement de récupération inverse

• Capacitance de jonction

• Interaction avec les impédances environnantes qui convertit le comportement du dispositif en EMI et en oscillations

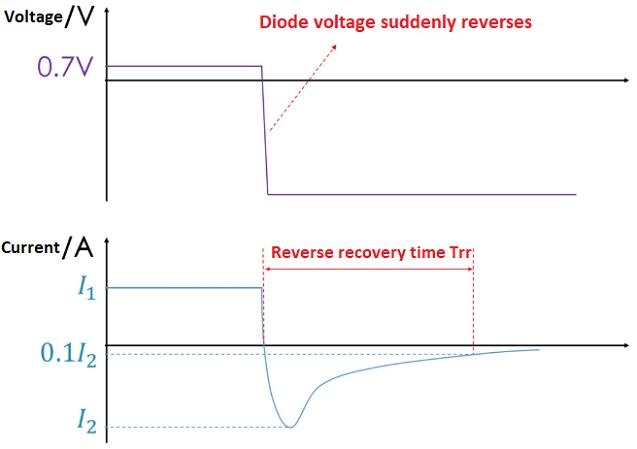

Les diodes PN standard stockent de la charge pendant la conduction directe, et lorsque biaisées en inverse, cette charge doit être éliminée, créant un courant de récupération inverse. Ce courant peut se traduire par une dissipation supplémentaire et peut également exciter l'inductance parasite, produisant des overshoots qui semblent « liés au design » même lorsque la physique de la diode est la cause principale.

Conséquences typiques de la récupération inverse :

• Pertes de commutation plus élevées

• Overshoot de tension à travers l'inductance parasite

• Pire comportement EMI

Les diodes à récupération rapide réduisent la charge stockée. Les diodes Schottky évitent largement la récupération inverse classique des porteurs minoritaires, mais cet avantage est souvent couplé à une fuite plus élevée et, dans de nombreuses familles de Schottky en silicium, à une capacité inférieure en tension inverse. Les diodes SiC sont fréquemment choisies dans des stages à tension plus élevée et à fréquence plus élevée car elles associent une forte capacité en tension à un bon comportement de récupération, ce qui peut rendre l'efficacité et les formes d'onde de commutation plus faciles à gérer.

Un meilleur comportement de récupération réduit souvent l'agressivité nécessaire du filtrage. Un bon design compte toujours, mais une récupération plus propre peut rendre le travail de conformité et le réglage thermique moins semblable à une lutte.

Même lorsque les valeurs nominales en DC directe et inverse semblent confortables, la capacitance de jonction peut charger un nœud à haute fréquence de manière à être facilement négligée lors de la révision du schéma. La Cj peut ralentir les transitions, injecter un courant de déplacement dans des nœuds sensibles, et résonner avec l'inductance de boucle.

Effets courants dus à Cj :

• Transitions de bord plus lentes

• Courant de déplacement dans les nœuds voisins

• Résonances avec l'inductance qui se manifestent sous forme d'oscillations

À cause de cela, les courbes de capacité dans la fiche technique méritent souvent la même attention que vous porteriez aux courbes de récupération. Dans les travaux de banc, la Cj est une raison fréquente pour qu'une diode semble silencieuse tandis qu'une autre rend le convertisseur difficile à stabiliser, et cette différence peut être ressentie bien avant d'être expliquée de manière claire.

La courbe exponentielle I-V signifie que de petits changements de VF peuvent faire osciller le courant fortement

La relation I-V d'une diode est exponentielle, donc des changements modestes dans VF peuvent causer des variations importantes dans le courant. Cette non-linéarité devient particulièrement visible lorsque la diode est utilisée comme un élément de clamp ou de direction plutôt que comme un simple redresseur.

Applications où cette non-linéarité se manifeste rapidement :

• Circuits de clamp

• Applications OR-ing

• Changement de niveau

• Direction de courant

La dérive de température et la propagation du processus peuvent déplacer VF suffisamment pour changer le courant de manière significative, c'est pourquoi les courbes "typiques" construisent une intuition mais ne fournissent pas beaucoup de tranquillité d'esprit lorsque vous avez besoin d'une limite prévisible. Si la diode protège des circuits coûteux, concevoir autour des courbes pires a tendance à sembler plus discipliné que de parier sur un comportement typique.

Les changements de température affectent plusieurs comportements de diode à la fois, et ces changements n'aident pas toujours dans la même direction. En conséquence, un contrôle à température ambiante peut sembler propre tandis qu'un test d'enceinte chaude révèle la véritable contrainte.

Les déplacements provoqués par la température incluent couramment :

• Comportement de VF (décroît souvent avec la température pour le silicium PN)

• Courant de fuite (augmente souvent fortement avec la température)

• Limites d'exploitation sûres se resserrant parce que le gradient thermique a moins de place pour respirer

De nombreux problèmes tenaces de diode sont déclenchés par la température, apparaissant uniquement après que la carte a été immergée, l'enceinte s'est réchauffée, ou l'environnement est tout simplement chaud. Prendre en compte ces conditions tôt réduit les chances d'un prototype qui se comporte parfaitement sur la table et mal dans un environnement réaliste.

Choix de matériaux et de familles

Le silicium reste populaire dans les conceptions à usage général car il tend à offrir une faible fuite et un comportement robuste à des températures et des tensions de fonctionnement courantes. Les pièces en germanium présentent généralement une fuite plus élevée à la même température, ce qui les rend moins attrayantes dans de nombreuses conceptions modernes sauf pour des besoins de niche.

Un rapide aperçu des familles communes :

• Schottky : faible VF à tension modérée et comportement rapide, souvent associé à une fuite plus élevée et un VRRM limité dans de nombreuses familles.

• SiC : forte capacité à haute tension et commutation propre, souvent avec un VF plus élevé à faible courant qu'un Schottky en silicium.

• PN rapide : un juste milieu lorsque le coût/disponibilité est déterminant dans la décision, avec un comportement de récupération nécessitant encore vérification.

Une perspective de sélection que de nombreuses équipes trouvent rassurante est de décider tôt quelle contrainte est la plus susceptible de dominer votre itération de conception : êtes-vous limité par la perte/température, ou êtes-vous limité par le bruit/bourdonnement ? Ce cadrage a tendance à vous orienter plus rapidement vers la bonne famille de diode que d'obséder sur un seul paramètre phare.

Identification de la polarité

La bande cathodique est généralement l'indice visuel le plus rapide, mais les marquages varient selon les paquets, l'orientation des bandes, les bobines et les vendeurs, et l'ambiguïté a tendance à apparaître exactement lorsque vous êtes fatigué ou en mouvement rapide. Lorsqu'une erreur de polarité coûterait un prototype, gaspillerait du temps de débogage ou créerait un mode de défaillance déroutant, une vérification rapide avec un multimètre numérique en mode test diode est un moyen peu coûteux de réduire ce risque.

Ce qu'une vérification rapide en mode diode montre généralement :

• Direction directe : un VF plausible

• Direction inverse : OL ou une lecture beaucoup plus élevée

Ce petit pas empêche une part disproportionnée de problèmes de mise en route précoces, en particulier lorsque les pièces ont été reconditionnées, placées manuellement, ou substituées lors de l'approvisionnement.

Un flux de travail qui survit souvent à la première construction de carte

1) Définir les tensions inverses continues et transitoires, puis choisir VRRM avec marge basée sur des pics mesurés ou modélisés de manière réaliste.

2) Estimer les pertes de conduction et de commutation, puis vérifier Tj en utilisant les données thermiques du boîtier et les conditions réelles de refroidissement de la PCB (cuivre, flux d'air, densité de placement).

3) Choisir la famille de diodes en fonction de la vitesse de commutation et du comportement EMI, pas seulement sur VF.

4) Valider en utilisant des formes d'onde de banc à température ; près des nœuds de commutation, s'attendre à ce que la première capture oscilloscope expose un stress lié aux bords qui semblait plus petit dans l'analyse précoce.

5) Verrouiller le choix uniquement après que la disposition et la réalité thermique soient représentées, car le boîtier et le cuivre déterminent fréquemment le résultat plus que ne le suggère le schéma.

Méthodes pratiques pour tester les diodes

Un test de diode réussit rarement en poursuivant un nombre parfait ; il réussit en confirmant la directionnalité, en repérant les modes de défaillance évidents et en reconnaissant quand le circuit environnant déforme la lecture. Un DMM en mode diode est généralement le contrôle sur le terrain le plus rapide car il applique un petit courant contrôlé et signale la chute directe, mais la lecture devient beaucoup plus significative lorsque vous gardez le contexte à l'esprit : type de diode, plage de courant attendue et si le dispositif est mesuré dans le circuit ou isolé. Lorsque le symptôme et le compteur ne s'accordent pas, c'est souvent la configuration du compteur qui doit devenir plus délibérée, pas votre patience.

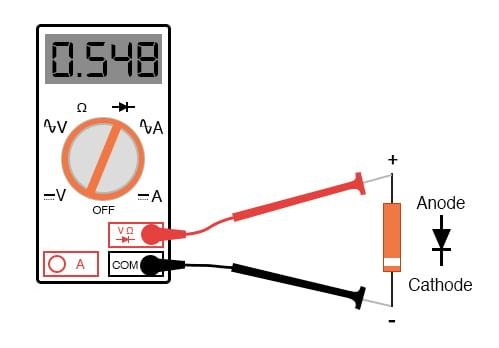

Utilisation d'un DMM en mode Diode

Placez la sonde rouge sur l'anode et la sonde noire sur la cathode. Une diode en silicong saine indique généralement environ 0,55 à 0,85 V, la valeur exacte dépendant du courant de test du DMM et de la structure de la diode. Les dispositifs en germanium affichent souvent des valeurs plus faibles, environ 0,2 à 0,35 V.

Inversez les sondes. Une diode saine montre généralement OL, une lecture très élevée, ou aucune indication de conduction. Dans le dépannage, le modèle qui conduit d'un côté et bloque de l'autre est souvent plus convaincant que le nombre exact en avant.

Si la diode lit près de 0 V dans les deux directions, elle est effectivement en court-circuit ; cela suit souvent une surintensité, des événements de polarité inversée ou un stress de surtension.

Si elle affiche OL dans les deux directions, elle peut être ouverte, fissurée en interne, mal soudée, ou simplement pas suffisamment sollicitée par le compteur pour établir une polarité directe (un scénario qui se produit avec certaines LED, certains composants Schottky selon le comportement du compteur, et des chaînes de diodes en série).

Il vaut également la peine de garder une certaine retenue émotionnelle ici : une VF légèrement décalée ne signifie pas automatiquement que la pièce est défectueuse. De nombreuses diodes fonctionnant correctement affichent des valeurs plus élevées à froid, plus basses à chaud, et varient avec le courant de test du DMM. Si la directionnalité correspond et que la VF est plausible pour la famille de diodes, cela suffit souvent pour un premier passage de dépannage.

Pourquoi les lectures en circuit peuvent induire en erreur

Les tests en circuit peuvent mentir car le courant du DMM peut passer à travers des composants parallèles plutôt qu'à travers la diode cible. Les chemins alternatifs incluent souvent des résistances, d'autres diodes, des jonctions de transistors et des structures de protection des entrées d'IC. Le résultat peut sembler convaincant même si la diode testée est ouverte, ou il peut montrer une conduction dans les deux sens même si la diode est bonne.

Les cas les plus chronophages impliquent souvent des rails et des lignes de signal connectés à des IC, où des diodes de protection internes peuvent limiter le courant du compteur et imiter une chute direct que vous ne vous attendiez pas.

Pour augmenter la confiance, soulevez une des bornes ou isolez la diode du réseau environnant. Soulever une seule borne est souvent suffisant ; c'est plus rapide que le retrait complet, c'est plus doux pour les pads et cela évite un débogage prolongé basé sur des chemins de conduction fantômes.

Un flux de travail qui semble souvent efficace est :

• Testez d'abord en circuit comme un triage.

• Si ambigu, isolez une borne et retestez.

Cette habitude en deux étapes permet d'économiser du temps tout en convergeant vers une conclusion sur laquelle vous pouvez vous appuyer.

Diodes spéciales

Diodes Schottky

Les diodes Schottky affichent souvent environ 0,15 à 0,45 V, donc un nombre qui semble trop bas peut être complètement légitime. Elles sont largement utilisées dans les alimentations électriques et la redressement haute vitesse car la perte directe peut être plus faible.

Une prudence pratique : les Schottky peuvent se dégrader en développant une fuite accrue avant de tomber en court-circuit évident. Un test de DMM de base peut encore sembler acceptable tandis que le circuit se comporte mal sous tension. Si les symptômes suggèrent une fuite (drain de veille inattendu, rails qui s'affaissent, pièces qui chauffent au ralenti), un contrôle de fuite inverse utilisant une alimentation DC et une résistance en série peut révéler ce que le mode diode ne peut pas.

LED

Les chutes en avant des LED sont plus élevées que celles des diodes en silicong standard : le rouge est souvent autour de 1,8 V, tandis que le bleu/blanc peut dépasser 3 V. Certains DMM ne fournissent pas suffisamment de tension de conformité en mode diode pour polariser certaines LED, donc le compteur peut afficher OL même lorsque la LED fonctionne bien.

Pour la vérification des LED, une source à courant limité (une petite alimentation plus une résistance) fournit souvent une réponse plus claire que de se fier uniquement au mode diode et réduit la chance de surintensité accidentelle lors des tests.

Diodes Zener

Sur un DMM, un Zener ressemble généralement à une diode normale dans la direction directe. Le comportement définissant est la tension de claquage inverse (Vz), que la plupart des modes de diode DMM ne peuvent pas atteindre.

Pour vérifier l'action Zener, utilisez une alimentation DC et une résistance en série, polarisez le Zener en inverse, et mesurez la tension à travers lui. Choisissez la résistance pour garder le courant dans une plage sûre. Cela aligne le test sur la manière dont la pièce se comporte dans des circuits réels et évite le faux confort d'un contrôle ne vérifiant que la direction directe.

LED IR

Les LED IR ne brillent souvent pas de manière visible. Une caméra de téléphone peut souvent détecter l'émission comme une lumière faible quand la LED est polarisée en avant, ce qui devient une étape de confirmation pratique lorsque la lecture du DMM est inconclusive ou lorsque vous voulez vérifier que l'appareil émet plutôt que de simplement conducteur.

Aller au-delà de Pass/Fail

Un bon test de diode répond à trois questions : conduit-elle dans la direction prévue, bloque-t-elle en inverse sous les conditions de test, et le comportement correspond-il au type de diode utilisé dans ce circuit. Le nombre de chute en avant est souvent mieux traité comme une empreinte digitale qui soutient une hypothèse, non comme un audit strict des spécifications.

En dépannage, des lectures ambiguës pointent généralement soit vers des chemins en parallèle dans le circuit, soit vers un décalage entre la méthode de test et la famille de diodes. Lorsque les résultats du multimètre et les symptômes du circuit sont en conflit, il est souvent plus sage de faire confiance aux symptômes et d'améliorer le test : isoler une prise, appliquer un courant contrôlé, ou vérifier la rupture Zener avec une alimentation. Cette approche réduit le travail supplémentaire et aide à éviter de remplacer des pièces fonctionnelles tandis que le véritable défaut reste intact.

Fonctions de Diode et Applications dans le Monde Réel

Une diode gagne sa réputation grâce à sa conduction directionnelle, pourtant les circuits réels se comportent rarement comme un "élément unidirectionnel" propre. Cette asymétrie devient un levier pratique pour façonner des formes d'onde, guider l'énergie là où elle est bienvenue, et la décourager là où elle pose problème. Dans le travail de conception au quotidien, il est difficile de ne pas développer un respect sain pour la diode en tant qu'interrupteur non linéaire dont la chute avant, la capacité de jonction, la récupération inverse, la fuite et la dérive thermique laissent des empreintes visibles sur le comportement du système. Traiter ces traits non idéaux comme des entrées de conception de première classe tend à réduire les surprises en fin de phase sur la table d'essai.

Détection d'Enveloppe dans les Récepteurs AM

Dans la réception AM, la diode est couramment utilisée pour la redressement par crête/enveloppe. En supprimant la polarité négative du porteuse RF, l'enveloppe de modulation devient disponible comme une tension de type baseband à la sortie du détecteur. Un réseau RC qui suit alors lisse le RF redressé, échangeant le ripple résiduel contre la capacité à suivre les dynamiques audio réelles.

Choisir une Constante de Temps RC tout en Préservant les Détails Audibles

La valeur RC finit par vivre dans une plage étroite, dictée par la pratique, car elle doit satisfaire deux comportements opposés à la fois : maintenir la charge entre les crêtes RF, tout en lâchant assez rapidement pour suivre l'enveloppe.

Cibles RC qui tendent à fonctionner dans les détecteurs d'enveloppe AM conventionnels :

• RC beaucoup plus long que la période du porteuse, afin que le condensateur ne se décharge pas significativement entre les crêtes RF.

• RC beaucoup plus court que les variations d'enveloppe les plus rapides d'intérêt, afin que la sortie puisse suivre les changements audio.

Lorsque RC est trop petit, la sortie du détecteur porte un excès de ripple RF ; après amplification, le résultat est souvent perçu comme granuleux ou bruyant, et le tracé sur l'oscilloscope semble généralement agité. Lorsque RC est trop grand, le condensateur s'accroche aux crêtes ; le détecteur échoue alors à suivre le mouvement rapide de l'enveloppe descendante, produisant une coupure diagonale que les auditeurs décrivent souvent comme des attaques émoussées et une clarté réduite. Une approche de réglage commune commence avec la fréquence porteuse et la fréquence audio la plus élevée requise, suivie de l'ajustement de RC tout en vérifiant la distorsion sur un oscilloscope et en surveillant les changements dans la clarté de la parole ou la réponse des percussions.

Comportements de Diode Non-Ideaux qui se Manifestent dans les Résultats de Détection

La chute directe et la capacité de jonction influencent régulièrement les performances des détecteurs d'enveloppe de manière facile à sous-estimer jusqu'à ce que des signaux faibles soient impliqués. À faibles amplitudes RF, la tension directe se comporte comme un seuil de détection efficace, de sorte que la sensibilité chute plus tôt que l'intuition ne le suggère. C'est l'une des raisons pour lesquelles les diodes à signaux faibles et les diodes Schottky sont souvent choisies pour la détection AM à signaux faibles : le circuit "s'éveille" simplement plus tôt.

La capacité de jonction peut également tirer sur le circuit accordé, abaissant le Q ou déplaçant la résonance et réduisant discrètement la sélectivité. Si le détecteur est attaché sans tampon, ou est relocalisé lors de la disposition, la réponse du front-end peut bouger suffisamment pour être mesurable. Un état d'esprit qui tend à porter ses fruits est de considérer la diode détectrice comme faisant partie du réseau RF, et non comme un bloc "audio seulement" ; échanger les types de diodes ou déplacer la connexion du détecteur modifie souvent le comportement RF en même temps, même lorsque la sortie de baseband semble encore plausible.

Redressement de Puissance

Les redresseurs traduisent le courant alternatif (CA) en courant continu pulsé (CC) afin que le filtrage et la régulation puissent produire des rails d'alimentation utilisables. La conduction directionnelle permet la redressement, mais la topologie détermine en grande partie comment le rippling apparaît, à quel point le transformateur est sollicité et où l'efficacité est perdue. En pratique, les décisions concernant les redresseurs se manifestent souvent plus tard sous forme de chaleur, de bourdonnement audible du transformateur ou de fléchissement inattendu sous charge, généralement au moment le moins pratique.

Redresseurs à demie-onde

Un redresseur à demie-onde utilise une diode et seulement un demi-cycle de la forme d'onde CA. Le circuit est facile à construire et peu coûteux, mais le demi-cycle inutilisé laisse effectivement de l'énergie disponible sur la table. Le rippling apparaît à la fréquence de ligne, ce qui a tendance à rendre le filtrage plus obstiné que prévu, poussant les concepteurs vers des condensateurs de réservoir plus grands et acceptant des courants de charge de pointe plus élevés.

Ces courants de pointe peuvent stresser la diode et le transformateur, et ils peuvent exagérer la chute de tension si l'impédance de la source n'est pas faible. Sur le banc, cela se présente souvent comme « ça avait l'air bien à vide, puis s'est effondré quand j'ai demandé du courant », ce qui est moins mystérieux une fois que la conduction pulsée est tracée plutôt qu'average.

Redresseurs à onde complète en pont

Un pont à onde complète utilise quatre diodes pour redresser les deux moitiés de la forme d'onde CA. La fréquence du rippling double, ce qui rend souvent un objectif de rippling donné plus facile à atteindre avec moins de capacité qu'une approche à demie-onde, et la régulation de charge s'améliore généralement. L'échange est que le courant passe par deux diodes en série pendant chaque intervalle de conduction, donc la perte de conduction augmente par rapport à un interrupteur idéal ou à certains agencements à centre-tap.

Dans de nombreuses constructions réelles, le comportement thermique devient la contrainte décisive. Même des courants de charge moyens modérés peuvent provoquer un échauffement notable car le courant arrive par pics étroits près du sommet de la forme d'onde CA. Le comportement du courant de pointe devient souvent évident seulement après avoir mesuré la température de la diode pendant des conditions de charge soutenues plutôt qu'en s'appuyant uniquement sur des calculs de courant moyen.

Choix de diodes pour les redresseurs

Le choix de la diode de redressement est généralement un exercice d'équilibre entre la perte électrique, le comportement de commutation et la tolérance au stress.

Facteurs de sélection courants souvent équilibrés lors de la conception :

• Tension directe au courant de fonctionnement réel (une chute plus basse signifie généralement moins de dissipation, en particulier sur des rails de basse tension).

• Comportement de récupération inverse (une récupération rapide/douce tend à réduire la perte de commutation et à réduire le bruit conducté/radié dans des environnements à fréquence plus élevée).

• Capacité de surtension et résistance thermique (les impulsions de charge et les courants d'appel peuvent dominer le stress même lorsque le courant moyen semble modeste).

À la fréquence de ligne, les diodes en silicium standard se comportent souvent de manière adéquate et prévisible. Dans des convertisseurs à fréquence plus élevée, la récupération inverse peut devenir une source principale de perte et d'EMI ; à ce moment-là, les diodes Schottky, le silicium à récupération rapide ou les options à large bande interdit sont souvent choisies parce que leur comportement de commutation est plus facile à maintenir silencieux et frais, à condition que la disposition et les parasitaires soient gérés avec un soin égal.

Régulation de tension et protection

Les diodes Zener fonctionnent en rupture inverse pour maintenir une tension approximativement constante, ce qui soutient des références en shunt et des comportements d'écrêtage. En pratique, elles peuvent sembler déconcertantes simples : une pièce, une résistance, terminé ; jusqu'à ce que des extrêmes de ligne, de charge et de température soient appliqués et que l'« écrêtage facile » se transforme en un problème de chauffage et de tolérance.

Conception de polarisation Zener à travers le mouvement de ligne et de charge

Un régulateur de shunt Zener utilise une résistance en série (ou une source de courant) pour limiter le courant. La tâche de conception consiste à maintenir le Zener en fonctionnement dans une région où il se comporte comme une référence utilisable sans être entraîné dans une dissipation dommageable.

Limites du courant Zener que les concepteurs imposent généralement :

• Au-dessus du courant de genou, afin que la tension Zener soit raisonnablement stable et que l'impédance dynamique reste suffisamment faible pour la précision requise.

• En dessous du maximum autorisé fixé par la dissipation de puissance sous la tension d'entrée dans le pire des cas et le courant de charge minimal.

La fiabilité à long terme dépend souvent de la taille des résistances dans les conditions les plus critiques plutôt que dans les conditions normales d'exploitation. Une haute tension d'entrée, une légère charge, un démarrage à froid et une température ambiante élevée peuvent considérablement augmenter la dissipation de puissance Zener par rapport à l'exploitation typique. L'augmentation thermique n'est pas seulement une préoccupation de fiabilité ; elle affecte également la dérive, et la puissance nominale effective dépend fortement de la manière dont la chaleur est évacuée par la surface en cuivre, l'air et les conditions d'enceinte.

Quand les diodes Zener méritent encore leur place dans le matériel moderne

Les régulateurs à découpage offrent généralement une meilleure efficacité et une gamme de charge pratique plus large que la régulation de shunt Zener, en particulier lorsque le courant de charge est supérieur à faible. Même ainsi, les Zener restent attrayants dans des rôles où leur comportement semble direct, rapide et facile à comprendre dans des conditions de défaut.

Applications courantes des Zener observées dans les conceptions modernes :

• Limitation de surtension sur les entrées d'alimentation.

• Suppression des transitoires pour des événements d'énergie lents à modérés (souvent associé à une résistance en série ou un élément TVS dédié).

• Génération de référence simple où une précision stricte n'est pas l'objectif et où les pertes de puissance sont acceptables.

Une perspective de conception qui tend à réduire la déception est de traiter de nombreuses implémentations Zener principalement comme des limiteurs de tension, à moins que le budget de courant et l'environnement thermique ne soient suffisamment stables pour supporter un véritable comportement de régulation avec une dérive prévisible.

Familles de diodes contemporaines et applications à fort impact

Les diodes modernes couvrent plusieurs matériaux et structures, chacun étant ajusté autour de contraintes telles que la perte directe, la vitesse de commutation, la tolérance à la température, la tension de blocage ou l'émission optique. La conclusion pratique est que "une diode est une diode" cesse d'être une affirmation utile une fois que la fréquence, la chaleur et les parasitismes commencent à influencer le calendrier.

LED

Les LED peuvent être des sources lumineuses efficaces, mais elles réagissent davantage comme des dispositifs à courant imposé que comme des charges définies par la tension, puisque la tension directe varie avec la température et la variation de fabrication. Pour de petits indicateurs, une approche uniquement avec des résistances peut fonctionner de manière acceptable, bien que l'uniformité de luminosité varie souvent avec l'alimentation et la température. Pour l'illumination, les pilotes à courant constant livrent généralement une luminosité plus stable, de meilleurs résultats de durée de vie et un comportement de couleur plus cohérent, des avantages qui deviennent plus appréciés après avoir constaté à quelle vitesse "presque la même LED" peut paraître différente d'une unité à l'autre.

Diodes Schottky

Les diodes Schottky offrent une faible tension directe et pratiquement aucune récupération inverse, ce qui les rend particulièrement adaptées lorsque la perte de conduction ou la propreté de la commutation est en vue.

Modèles de déploiement typiques des Schottky :

• Rails d'alimentation à faible tension où des dizaines ou des centaines de millivolts se traduisent par une réelle efficacité et une marge.

• Bloqueurs haute vitesse sur des lignes numériques et des nœuds de commutation où la charge de récupération injecterait autrement du bruit.

Les inconvénients se manifestent par une plus grande fuite inverse et souvent des classes de tension inverse plus basses que de nombreuses diodes PN, ce qui peut devenir inconfortable à des températures élevées ou sur des rails de haute tension.

Dispositifs SiC et GaN

Les dispositifs SiC et GaN peuvent réduire les pertes de conduction et de commutation dans la conversion d'énergie à haute efficacité, et ils supportent des fréquences de commutation plus élevées qui peuvent réduire la taille des transformateurs et des condensateurs. En échange, la disposition, l'inductance parasite et la stratégie de pilotage deviennent moins tolérantes. Il n'est pas inhabituel que les gains d'efficacité attendus s'érodent lorsque les oscillations forcent des bords plus lents ou lorsque des filtres EMI supplémentaires sont ajoutés pour restaurer la conformité. La sélection du dispositif reçoit de l'attention, mais c'est la mise en œuvre physique qui réalise la promesse ou la consomme silencieusement.

Diodes Laser

Les diodes laser permettent des liaisons par fibre, des applications de distance et de détection, tout en exigeant un contrôle rigoureux du courant, de la température et des conditions de retour optique. De petits changements dans le courant d'alimentation ou l'état thermique peuvent déplacer la longueur d'onde et la puissance de sortie suffisamment pour avoir un impact sur les métriques du système. Des conceptions robustes incluent couramment des limitations de courant, un comportement de démarrage progressif et une protection contre les réflexions et l'ESD, car les modes de défaillance ont tendance à être brusques plutôt que progressifs.

Diodes de Données

Les architectures de "diodes de données" imposent un transfert unidirectionnel par leur structure physique et électrique plutôt que de compter uniquement sur une politique logicielle. L'interface est conçue de manière à ce qu'un canal de retour ne soit pas seulement interdit mais absent par conception. Dans des environnements à haute assurance, cela redéfinit la sécurité dans une limite matérielle plus petite qui peut être inspectée et vérifiée, ce qui s'aligne souvent mieux avec la confiance opérationnelle à long terme que la surveillance perpétuelle des configurations.

Liste de vérification pratique pour la sélection

Dans ces applications, le choix de la diode se résume généralement à une courte liste de paramètres non idéaux qui décident comment le circuit se comporte dans des formes d'onde réelles et à des températures réelles.

Paramètres qui séparent fréquemment une construction propre d'une problématique :

• Chute directe au courant de fonctionnement réel.

• Marge de tension inverse, y compris les transitoires.

• Récupération inverse et capacitance de jonction.

• Fuite à la température.

• Chemin thermique plus capacité de courant d'impulsion/surtension.

• Contraintes mécaniques et de disposition, car les parasitismes peuvent dominer à des taux de bord élevés.

La fonction de circuit de base à elle seule ne garantit pas une performance stable. Un fonctionnement fiable dépend de l'équilibre entre la physique des dispositifs, la topologie du circuit, le comportement en fréquence, les conditions thermiques et les pires conditions de forme d'onde, y compris les situations difficiles à reproduire lors des tests initiaux.

Conclusion

Les diodes restent essentielles car elles fournissent un contrôle simple et fiable du flux de courant dans les circuits électroniques. Leur performance réelle dépend de la tension directe, de la fuite inverse, de la cote de rupture, de la vitesse de commutation, des limites thermiques et de la construction physique. Un choix et un test appropriés des diodes aident à prévenir les pannes, à améliorer l'efficacité, à réduire le bruit et à garantir un fonctionnement stable dans les redresseurs, les circuits de protection, les chemins de signal, les alimentations électriques et les systèmes modernes à haute vitesse.

Questions Fréquemment Posées [FAQ]

1. Pourquoi les pics de tension inverse dans les circuits de diodes deviennent-ils souvent beaucoup plus élevés que la tension d'alimentation nominale ?

Les pics de tension inverse sont couramment amplifiés par l'inductance parasitaire, l'inductance de fuite du transformateur, les enroulements de relais et les transitions de commutation rapides interagissant avec la capacité des PCB et la géométrie du câblage. Dans de nombreux circuits pratiques, la tension inverse stabilisée observée sur papier ne représente qu'une fraction de la contrainte de pointe réelle subie lors des événements de commutation. Ces pics peuvent devenir suffisamment sévères pour dépasser les cotes VRRM même lorsque la tension du rail nominal semble sûre. Les formes d'onde de commutation réelles sont donc évaluées avec soin au lieu de se fier uniquement à des calculs en régime permanent.

2. Pourquoi la sélection de VRRM est-elle basée sur le comportement transitoire réel plutôt que seulement sur la tension d'alimentation nominale ?

La sélection de VRRM basée uniquement sur la tension d'alimentation nominale ignore souvent les oscillations, les dépassements, les effets de câble et le comportement de commutation inductive qui se produisent lors de l'exploitation réelle. Les conceptions pratiques incluent généralement une marge de tension supplémentaire pour tolérer les pics inattendus et le stress induit par la disposition. Une diode avec plus de marge de tension inverse se comporte souvent de manière plus prévisible lors de la mise sous tension car elle devient moins sensible aux effets parasitaires et à l'incertitude de mesure.

3. Pourquoi le comportement de récupération inverse devient-il d'une importance critique à haute fréquence de commutation ?

À des vitesses de commutation élevées, la charge stockée à l'intérieur des diodes PN conventionnelles doit être éliminée lorsque le dispositif passe en polarité inverse. Ce courant de récupération inverse augmente les pertes de commutation et peut exciter l'inductance parasitaire, produisant des dépassements, des oscillations et des EMI. À mesure que la fréquence de commutation augmente, la récupération inverse affecte de plus en plus le comportement thermique et la qualité des formes d'onde, rendant les dispositifs à récupération rapide et Schottky plus attrayants dans les conceptions de convertisseurs à haute vitesse.

4. Pourquoi les diodes Schottky et SiC améliorent-elles souvent les performances de commutation par rapport aux diodes PN standard ?

Les diodes Schottky évitent largement le classique retour de charge minoritaire, ce qui aide à réduire les pertes de commutation et les dépassements. Les diodes SiC combinent une grande capacité de tension inverse avec un comportement de récupération extrêmement propre, ce qui les rend très efficaces dans les systèmes à haute tension et à haute fréquence. Ces caractéristiques simplifient souvent le contrôle EMI et réduisent la quantité de snubbing agressif nécessaire pour stabiliser les formes d'onde de commutation.

5. Pourquoi la capacité de jonction des diodes est-elle considérée comme une préoccupation majeure dans les circuits haute fréquence ?

La capacité de jonction interagit avec l'inductance et l'impédance environnantes, créant des résonances, des transitions plus lentes, des courants de déplacement et des oscillations. Même lorsque les cotes de courant direct et de tension inverse semblent acceptables, une capacité excessive peut dégrader la vitesse de commutation et injecter du bruit indésirable dans les nœuds voisins. Dans les systèmes à commutation rapide, la capacité de jonction devient souvent l'un des facteurs cachés influençant l'EMI et la stabilité des formes d'onde.

6. Pourquoi les estimations de perte de tension directe peuvent-elles devenir inexactes si VF est traité comme une valeur fixe ?

La tension directe change continuellement avec la température, le niveau de courant et la densité de courant. L'hypothèse commune de "0,7 V" ne reflète que des conditions de fonctionnement limitées pour les diodes PN en silicium. Sous un courant plus élevé, VF peut augmenter considérablement et accroître la perte de conduction au-delà des attentes initiales. À température élevée, le comportement de VF peut également modifier le partage de courant dans les chemins parallèles, créant un déséquilibre thermique et une dissipation imprévisible. Des estimations thermiques fiables dépendent donc de l'utilisation de courbes de fiche technique sous des conditions de fonctionnement réalistes.

7. Pourquoi les événements de surtension courts sont-ils toujours dangereux même si le courant moyen de la diode reste faible ?

De courtes impulsions telles que l'inrush au démarrage, le retour inductif et les événements de charge capacitive injectent de grandes quantités d'énergie dans la jonction de la diode sur de très petits intervalles de temps. Des surtensions répétitives peuvent accumuler de la chaleur plus rapidement que prévu, surtout lorsque le flux d'air et la diffusion de chaleur des PCB sont limités. Même lorsque le courant moyen semble modeste, le stress dû aux impulsions répétées peut progressivement accélérer la fatigue thermique et la dégradation à long terme.

8. Pourquoi la disposition des PCB influence-t-elle fortement le comportement de commutation des diodes et la performance EMI ?

Les boucles de commutation avec une grande inductance amplifient les overshoots, les oscillations et le stress de retour inverse. De longues traces, un mauvais raccordement à la terre et des chemins de retour de courant non contrôlés permettent à l'inductance parasitaire de convertir des bords de commutation rapides en problèmes d'EMI. Même une diode de haute qualité peut mal fonctionner dans une configuration inductive. Les conceptions avec des boucles de courant compactes et des chemins de retour contrôlés produisent généralement des formes d'onde de commutation plus propres et un comportement thermique plus prévisible.

9. Pourquoi les ingénieurs valident-ils souvent le comportement des diodes en utilisant de vraies mesures d'oscilloscope plutôt que de se fier uniquement à des simulations ?

Les simulations sous-estiment fréquemment l'inductance parasitaire, le comportement des connecteurs, les effets des câbles et les oscillations haute fréquence qui apparaissent dans le matériel assemblé. Les mesures réelles révèlent souvent des overshoots et des comportements transitoires qui n'étaient pas évidents lors de l'analyse au niveau schématique. Les ingénieurs considèrent donc le sondage de l'oscilloscope comme une partie de l'expérience elle-même, car de mauvaises méthodes de sondage peuvent déformer les formes d'onde et cacher le stress réel subi par la diode.

10. Pourquoi le choix de la diode dépend de plus en plus du comportement au niveau système au lieu de spécifications isolées sur la feuille de données ?

Les conceptions modernes évaluent les diodes en fonction de la manière dont elles interagissent avec les limites d'EMI, la topologie de commutation, les contraintes thermiques, la géométrie de la disposition, le comportement en cas de surtension et la fiabilité à long terme. Une diode qui semble idéale d'un seul paramètre peut néanmoins créer des problèmes difficiles d'overshoot, de bruit ou thermiques lorsqu'elle est intégrée dans le système complet. Les conceptions réussies équilibrent généralement le comportement de récupération, la capacitance, la marge de tension, les caractéristiques thermiques et la mise en œuvre de PCB ensemble plutôt que d'optimiser uniquement une spécification phare.
