Exploration du principe de fonctionnement, des applications et du guide de sélection du MOV (Varistance à oxyde métallique)

Les varistances à oxyde métallique (MOV) sont des dispositifs de protection contre les surtensions largement utilisés qui aident à protéger les circuits électroniques des événements transitoires de surtension causés par la foudre, des opérations de commutation, des moteurs et des défauts électriques. En changeant automatiquement d'un état de haute résistance à un état de basse résistance lors d'une surtension, les MOV détournent l'énergie excédentaire loin des composants sensibles. Cet article explique ce que sont les MOV, comment ils fonctionnent, leur construction, leurs caractéristiques électriques, leurs mécanismes de protection, leurs critères de sélection et leurs applications pratiques dans les systèmes électroniques et électriques.

Catalogue

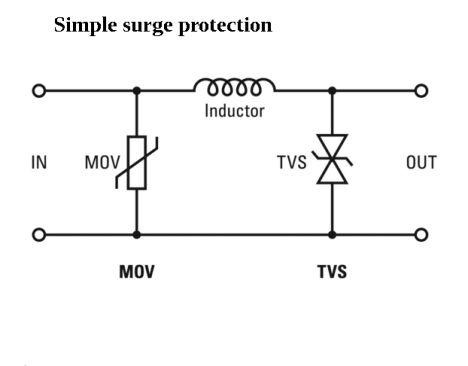

Qu'est-ce qu'un MOV ?

Un varistance à oxyde métallique (MOV) est un composant de protection électronique utilisé pour protéger les circuits contre les surtensions et les événements transitoires de surtension. Son principal objectif est d'empêcher une tension excessive d'atteindre des composants électroniques sensibles qui pourraient être endommagés par des perturbations électriques soudaines.

Un MOV est souvent appelé une résistance dépendante de la tension parce que sa résistance change automatiquement en fonction de la tension appliquée à ses bornes. Dans des conditions de fonctionnement normales, il reste très résistant. Lorsqu'une surtension se produit, sa résistance diminue rapidement, lui permettant de détourner l'énergie excédentaire loin du circuit protégé.

Cette réponse automatique fait des MOV l'un des composants de protection contre les surtensions les plus largement utilisés dans les systèmes électroniques et électriques.

Comportement du MOV dans des conditions normales

Pendant le fonctionnement normal, la tension à travers le MOV reste inférieure à son seuil de protection. Dans cette condition, le dispositif présente une résistance très élevée et permet seulement un très faible courant de fuite de circuler.

Le MOV se comporte presque comme un circuit ouvert et a peu d'effet sur le fonctionnement de l'équipement qu'il protège. Le courant continue de circuler à travers le chemin de circuit prévu tandis que le MOV reste en état de veille.

Étant donné que très peu de courant passe à travers le dispositif, la consommation d'énergie est minimale pendant le fonctionnement normal.

Réponse du MOV aux surtensions

Les surtensions peuvent être causées par des frappes de foudre, des opérations de commutation des services publics, le démarrage et l'arrêt de moteurs, des défauts électriques ou d'autres perturbations transitoires.

Lorsque la tension appliquée dépasse le seuil du MOV, le dispositif réagit presque immédiatement. Sa résistance diminue rapidement et il commence à conduire un courant beaucoup plus important.

Ce changement soudain crée un chemin à faible résistance qui permet à l'énergie des surtensions excédentaires d'être détournée du circuit protégé. En même temps, le MOV aide à limiter la tension à travers les composants sensibles à un niveau plus sûr. Cette action de protection est connue sous le nom de limitation de tension.

Comment les MOV protègent les circuits électroniques

Les MOV protègent les circuits en fournissant un chemin alternatif pour le courant de surtension.

Lors d'un fonctionnement normal, le MOV reste inactif et n'interfère pas avec les performances du circuit. Lorsque surgit une surtension, l'appareil devient rapidement conducteur et redirige une grande partie de l'énergie de la surtension loin des composants vulnérables.

Cela réduit le stress de tension sur les circuits intégrés, les transistors, les microcontrôleurs, les MOSFET et d'autres dispositifs semi-conducteurs. Une fois la surtension terminée et la tension normale rétablie, le MOV retourne automatiquement à son état de haute résistance.

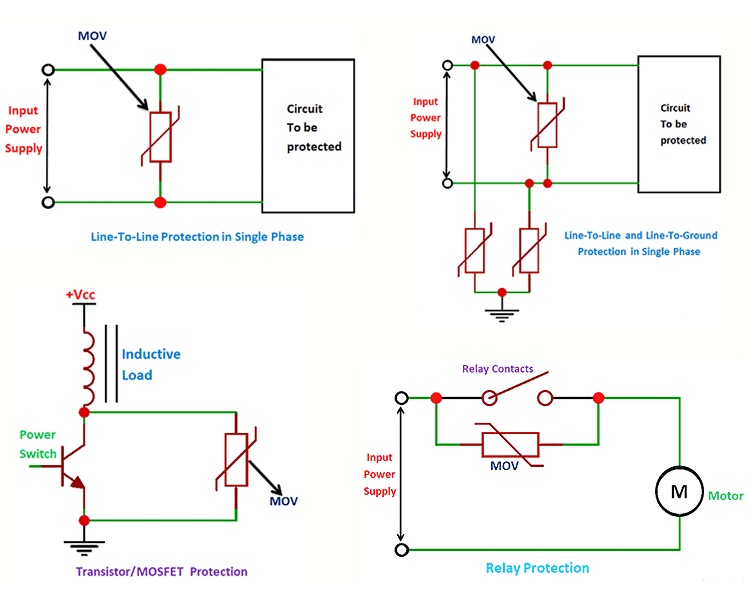

Applications courantes des MOV

Les MOV sont largement utilisés partout où une protection contre les surtensions est requise.

Les applications courantes incluent :

• Alimentation électrique

• Adaptateurs AC

• Protecteurs de surtension et multiprises

• Équipements de communication

• Systèmes de contrôle industriels

• Électronique grand public

• Appareils électroménagers

• Réseaux de télécommunication

Dans ces applications, les MOV agissent comme une première ligne de défense contre les événements de surtension transitoires.

Pourquoi les MOV sont importants

Les équipements électroniques modernes contiennent souvent des dispositifs semi-conducteurs très sensibles qui peuvent être endommagés par même de brèves surtensions.

Les MOV fournissent une protection automatique contre les surtensions sans nécessiter de circuits de contrôle ou d'activation externe. Leur temps de réponse rapide, leur mise en œuvre simple et leur capacité à absorber l'énergie de surtension les rendent très efficaces pour protéger les systèmes électroniques.

En raison de ces avantages, les MOV sont couramment utilisés tant dans les produits électroniques à faible puissance que dans les équipements industriels à haute puissance.

Comment fonctionne un MOV ?

Condition de fonctionnement normal

Un MOV est généralement connecté en parallèle avec la ligne électrique ou le circuit protégé et reste inactif pendant les conditions de fonctionnement normal.

À des niveaux de tension normaux, le MOV présente une très haute résistance et permet seulement un petit courant de fuite de circuler. La majeure partie du courant du circuit suit son chemin prévu à travers la charge, tandis que le MOV reste en veille.

Parce que le dispositif tire très peu de courant, il a un impact minimal sur le fonctionnement normal du circuit.

Réponse à une surtension

Lorsqu'une surtension transitoire apparaît à travers le MOV, la tension commence à augmenter vers le seuil de clampage de l'appareil.

Tant que la tension reste en dessous de ce seuil, le MOV reste très résistant. Une fois le seuil dépassé, le dispositif passe rapidement à un état de basse résistance.

Ce changement se produit dans un très court laps de temps, permettant au MOV de réagir rapidement aux événements de surtension soudains.

Comment la protection contre les surtensions se produit

Après être devenu conducteur, le MOV fournit un chemin de basse résistance pour le courant de surtension.

Au lieu de permettre à une tension excessive d'atteindre des composants sensibles, une grande partie de l'énergie de la surtension est redirigée à travers le MOV. Cela limite la tension à travers le circuit protégé et réduit le stress électrique sur les dispositifs électroniques.

Un moyen utile de voir ce processus est de penser au MOV comme à un chemin de contournement d'urgence qui reste inactif jusqu'à ce qu'une condition de tension anormale apparaisse.

Une fois que la surtension disparaît et que la tension revient à la normale, le MOV retourne automatiquement à son état de haute résistance.

Dégradation du MOV et durée de service

Les MOV sont conçus pour absorber l'énergie de surtension, mais ce processus affecte progressivement leur structure interne.

Chaque événement de surtension provoque une petite usure à l'intérieur de l'appareil. Bien qu'une seule surtension mineure puisse avoir peu d'impact, une exposition répétée aux surtensions modifie lentement les caractéristiques électriques du MOV.

Au fil du temps :

• La tension de clampage peut changer

• Le courant de fuite peut augmenter

• La capacité d'absorption de l'énergie peut diminuer

• La performance de protection peut décliner

En raison de ce processus de vieillissement, les MOV ont une durée de vie finie. Les applications exposées à des surtensions fréquentes ou à haute énergie peuvent nécessiter une inspection ou un remplacement périodique du MOV pour maintenir une protection fiable.

Pourquoi les fusibles sont utilisés avec des MOV

Les MOV sont souvent utilisés avec des fusibles thermiques ou des fusibles de sécurité pour améliorer la protection et la sécurité.

Dans des conditions de surtension normales, le MOV conduit seulement brièvement puis retourne à son état de haute résistance. Cependant, une défaillance grave ou une condition de surtension prolongée peut amener le MOV à rester conducteur pendant une période prolongée.

Lorsque cela se produit, une chaleur excessive peut se développer à l'intérieur de l'appareil.

Un fusible fournit une couche de protection secondaire en déconnectant le MOV si un courant excessif continue de circuler. Cela aide à prévenir la surchauffe, les dommages aux composants, la génération de fumée et d'autres dangers pour la sécurité.

Pour cette raison, les combinaisons MOV-fusible sont largement utilisées dans les produits commerciaux de protection contre les surtensions.

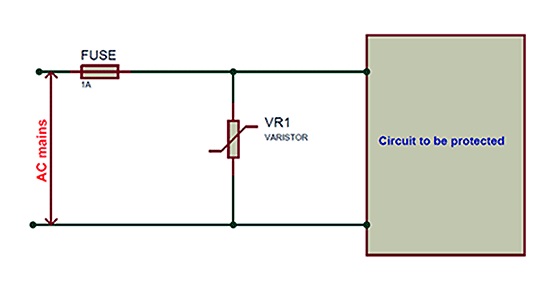

Comment utiliser un MOV dans votre circuit

Connexion de base du MOV

Un MOV est généralement connecté en parallèle avec le circuit ou l'équipement protégé.

Parce qu'il est connecté à travers la ligne électrique plutôt que dans le chemin principal du courant, il surveille en continu la tension appliquée au circuit sans affecter le fonctionnement normal.

Dans de nombreuses applications, un fusible est installé avec le MOV pour améliorer la protection globale.

Flux de courant pendant le fonctionnement normal

Pendant les conditions de fonctionnement normales, le MOV reste dans son état de haute résistance.

Un très petit courant de fuite passe à travers le dispositif, tandis que presque tout le courant suit le chemin prévu à travers la charge et d'autres composants du circuit.

Parce que le MOV est connecté directement à travers le circuit protégé, il est toujours prêt à réagir si une surtension se produit.

Que se passe-t-il lors d'une surtension ?

Lorsqu'une surtension apparaît sur la ligne électrique, le MOV subit la même augmentation de tension que le circuit protégé.

Lorsque la tension atteint le seuil de clampage du MOV, le dispositif devient rapidement conducteur. Le courant de surtension est alors détourné à travers le MOV plutôt que par des composants électroniques sensibles.

Cette action limite la tension atteignant le circuit et aide à prévenir les dommages aux semi-conducteurs et à d'autres dispositifs vulnérables.

Le rôle du fusible

Le fusible sert de dispositif de protection de secours.

Lors des événements de surtension normaux, le MOV conduit brièvement et revient ensuite à un fonctionnement normal. Si une surtension anormalement sévère ou une condition de surtension prolongée se produit, un courant excessif peut continuer à circuler à travers le MOV.

Dans de tels cas, le fusible peut s'ouvrir et déconnecter le circuit, aidant à prévenir la surchauffe et d'autres dommages.

Usure et vieillissement du MOV

Les MOV sont considérés comme des dispositifs de protection sacrificiels car chaque événement de surtension provoque une petite quantité d'usure interne.

L'exposition répétée aux surtensions réduit progressivement la capacité de protection de l'appareil. Au fil du temps, le vieillissement peut affecter le courant de fuite, la tension de clampage et la performance globale de gestion des surtensions.

Pour cette raison, l'état du MOV doit être pris en compte dans les systèmes qui connaissent des événements de surtension fréquents.

Reconnaître un MOV défaillant

Un MOV défaillant peut montrer des signes visibles de dommages tels que :

• Décoloration

• Fissuration

• Carbonisation

• Déformation physique

Dans certains cas, aucun dommage visible n'est présent même si les caractéristiques électriques ont changé de manière significative.

Après un événement de surtension majeur, les MOV sont souvent inspectés ou remplacés pour s'assurer que le système de protection continue de fonctionner correctement.

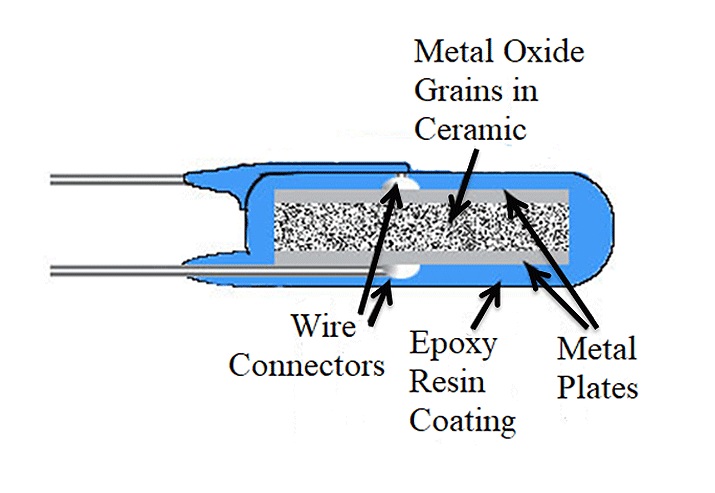

Construction du MOV

Matériaux utilisés dans un MOV

Un MOV est un composant à base de céramique fabriqué principalement à partir d'oxyde de zinc (ZnO), qui représente généralement environ 90 % du matériau.

D'autres oxydes métalliques tels que l'oxyde de bismuth, l'oxyde de cobalt et l'oxyde de manganèse sont ajoutés en plus petites quantités pour modifier les caractéristiques électriques et améliorer la performance de gestion des surtensions.

En ajustant la composition de ces matériaux, les fabricants peuvent produire des MOV avec différentes tensions nominales, caractéristiques de clampage et capacités énergétiques.

Processus de fabrication

La production de MOV commence par le mélange de la poudre d'oxyde de zinc avec des matériaux additives soigneusement sélectionnés.

Le mélange en poudre est compressé dans la forme souhaitée et ensuite chauffé à haute température lors d'un processus connu sous le nom de frittage. Le frittage lie les particules ensemble et crée une structure céramique dense.

Après la formation du corps céramique, des électrodes métalliques sont attachées aux côtés opposés de l'appareil. Des fils de connexion ou des bornes sont ensuite ajoutés pour que le MOV puisse être connecté à des circuits externes.

Ce processus de fabrication crée la structure interne responsable du comportement électrique unique du MOV.

Structure interne des grains

Le corps céramique d'un MOV contient des millions de grains microscopiques d'oxyde de zinc.

Aux frontières où ces grains se rencontrent, de minuscules jonctions électriques se forment. Ces jonctions de grain-frontière se comportent de manière similaire à un large réseau de jonctions semi-conductrices réparties dans tout le dispositif.

Parce qu'un si grand nombre de jonctions microscopiques existent à l'intérieur du MOV, le dispositif peut réagir rapidement lorsque des tensions excessives sont appliquées.

Comportement du MOV à des tensions normales et de surtension

Sous des tensions de fonctionnement normales, la plupart des jonctions de grain-frontière restreignent le flux de courant. Cela entraîne une résistance très élevée et seulement un petit courant de fuite.

Lorsque la tension appliquée dépasse le seuil du MOV, les mécanismes de conduction électrique commencent à se développer dans les frontières des grains. Le tunneling électronique et les effets d'avalanche permettent au courant de circuler beaucoup plus facilement à travers la structure céramique.

En conséquence, la résistance diminue rapidement et le MOV devient hautement conducteur. Cela permet au dispositif de détourner le courant de surtension et de limiter la tension appliquée au circuit protégé.

Types d'emballages de MOV courants

Les MOV sont disponibles dans plusieurs styles d'emballage pour soutenir différentes applications et niveaux de puissance.

Les types courants incluent :

• MOV de type disque

• MOV à broches axiales

• MOV à broches radiales

• MOV de type bloc

• MOV à bornes à vis

Les dispositifs plus petits sont couramment utilisés dans l'électronique grand public, tandis que les styles d'emballage plus grands se trouvent souvent dans les applications industrielles et de systèmes de puissance.

Augmentation des tensions et des évaluations d'énergie

Dans les applications à haute puissance, plusieurs MOV peuvent être combinés pour augmenter la capacité de protection.

Connecter des MOV en parallèle permet de partager le courant de surtension entre les dispositifs, augmentant ainsi la capacité globale de gestion de l'énergie.

Connecter des MOV en série distribue la tension sur plusieurs dispositifs, augmentant la capacité globale de gestion de la tension.

Ces arrangements permettent aux systèmes de protection MOV d'être adaptés à une large gamme d'applications électriques et industrielles.

Caractéristiques Électriques d'un MOV

La performance d'un Varistor à Oxyde Métallique (MOV) est déterminée par plusieurs caractéristiques électriques importantes. Ces caractéristiques définissent comment le dispositif se comporte dans des conditions de fonctionnement normales, comment il réagit aux surtensions, et comment il protège efficacement les composants électroniques sensibles.

Les caractéristiques les plus importantes incluent la résistance dépendante de la tension, le comportement non linéaire tension-courant, et la capacitance. Ensemble, ces propriétés permettent au MOV de réagir automatiquement aux événements transitoires de surtension tout en restant largement inactif pendant le fonctionnement normal.

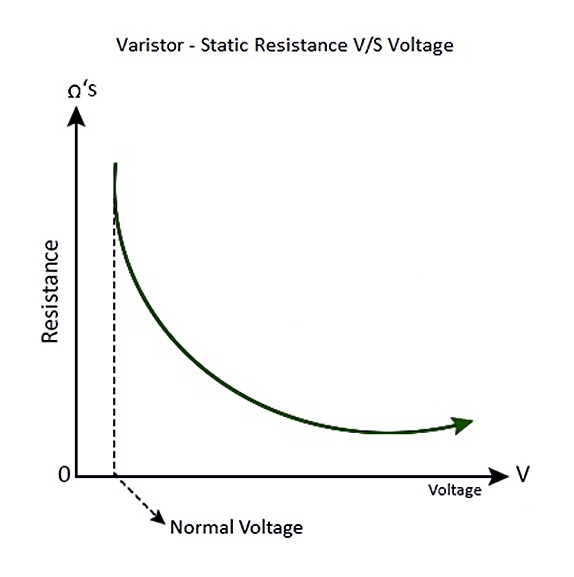

Résistance Statique

Contrairement à une résistance conventionnelle qui maintient une résistance presque constante, un MOV change continuellement sa résistance en fonction de la tension appliquée à ses terminaux.

À des tensions de fonctionnement normales, le MOV présente une résistance extrêmement élevée et permet uniquement à un très faible courant de fuite de circuler. À mesure que la tension appliquée augmente, la résistance diminue progressivement. Une fois que la tension approche du seuil de protection, la résistance chute beaucoup plus rapidement.

Cette résistance dépendante de la tension est la base du fonctionnement du MOV. Une haute résistance empêche un flux de courant inutile dans des conditions normales, tandis qu'une faible résistance lors d'une surtension crée un chemin pour que l'énergie excédentaire soit détournée du circuit protégé.

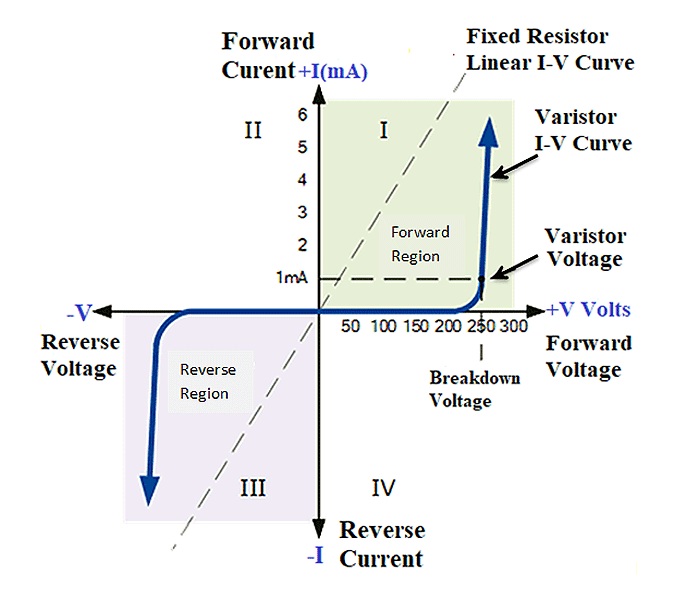

Caractéristiques Tension-Courant (V-I)

Comportement Électrique Non Linéaire

Un MOV ne suit pas la relation linéaire tension-courant d'une résistance conventionnelle.

Dans une résistance standard, le courant augmente proportionnellement à mesure que la tension augmente. En revanche, le MOV présente une réponse très non linéaire. À faibles tensions, seul un très faible courant circule. À mesure que la tension approche de la région de clamp, une augmentation relativement faible de la tension peut produire une augmentation de courant très importante.

Cette transition brusque permet au MOV de réagir rapidement et efficacement lors d'événements de surtension.

Conduction Bidirectionnelle

Un MOV peut conduire le courant dans les deux directions, lui donnant une caractéristique bidirectionnelle symétrique.

En raison de ce comportement, les MOV peuvent protéger contre les surtensions de tension positives et négatives. Cela les rend adaptés aux applications AC et DC et permet à un seul dispositif de fournir une protection quel que soit la polarité de la surtension.

Flux de Courant à Différents Niveaux de Tension

Lorsque la tension appliquée est bien en dessous de la tension de clamp, le MOV reste très résistant et seul un faible courant de fuite circule.

À mesure que la tension approche de la région de clamp, la résistance diminue et le courant commence à augmenter progressivement. Une fois la tension de clamp atteinte, la résistance chute brusquement et le MOV devient très conducteur.

Cette augmentation rapide du courant permet au MOV d'absorber et de détourner l'énergie de surtension tout en limitant la tension perçue par les composants sensibles.

Capacitance du MOV

En plus de sa résistance dépendante de la tension, un MOV présente également une capacitance en raison de sa construction physique.

Le dispositif contient deux électrodes métalliques séparées par un corps céramique, créant une structure similaire à celle d'un condensateur. En conséquence, chaque MOV possède une valeur de capacitance mesurable.

La capacitance est influencée par plusieurs facteurs :

• Surface des électrodes

• Épaisseur céramique

• Taille physique du dispositif

Des surfaces d'électrodes plus grandes augmentent généralement la capacitance, tandis qu'un plus grand espacement entre les électrodes tend à la réduire.

Effets de la Capacitance dans les Circuits DC et AC

Circuits DC

Dans la plupart des applications DC, la capacitance des MOV a peu d'effet sur le fonctionnement du circuit.

Lorsque la tension appliquée reste en dessous du seuil de clamp, le MOV reste dans son état de haute résistance et ses caractéristiques capacitives ont généralement une influence minimale sur les performances. Lors d'un événement de surtension, le comportement conducteur du MOV devient le facteur dominant.

Circuits CA

La capacité devient plus importante dans les systèmes CA.

Parce que le MOV est connecté à travers le circuit protégé, sa capacité permet à un petit courant CA de circuler même en l'absence de surtension. Cela contribue au courant de fuite observé pendant le fonctionnement normal.

À mesure que la fréquence de fonctionnement augmente, l'effet de la capacité devient plus évident. Pour cette raison, la capacité du MOV est souvent prise en compte dans les équipements de communication, les circuits haute fréquence et d'autres applications sensibles aux signaux.

Réactance Capacitive

L'opposition créée par la capacité dans un circuit CA est connue sous le nom de réactance capacitive.

Où :

• X₍C₎ = réactance capacitive (Ω)

• f = fréquence (Hz)

• C = capacité (F)

Cette relation montre que la réactance capacitive diminue à mesure que la fréquence augmente et diminue également lorsque la capacité augmente.

En conséquence, des signaux à fréquence plus élevée peuvent produire des courants de fuite plus importants à travers le chemin capacitif du MOV.

Résumé des Caractéristiques Électriques Clés

Le comportement électrique d'un MOV est principalement déterminé par trois caractéristiques : la résistance dépendante de la tension, la réponse non linéaire tension-courant et la capacité.

Dans des conditions de fonctionnement normales, le MOV maintient une très haute résistance et ne permet qu'un petit courant de fuite de circuler. À mesure que la tension approche de la région de clampage, la résistance diminue rapidement et le courant augmente brusquement, permettant à l'appareil de détourner l'énergie de surtension du circuit protégé.

La présence de capacité influence également le courant de fuite, en particulier dans les applications CA et haute fréquence. Ensemble, ces caractéristiques permettent aux MOV de fournir une protection contre les surtensions rapide et efficace.

Choisir le Bon MOV pour la Protection

Sélectionner le MOV correct est essentiel pour obtenir une protection contre les surtensions fiable. Un appareil avec des spécifications inadéquates peut échouer prématurément, tandis qu'un appareil surdimensionné peut ne pas fournir une protection optimale pour les composants sensibles.

Plusieurs spécifications clés doivent être évaluées ensemble pour garantir un fonctionnement approprié tant dans des conditions normales que de surtension.

Tension de Fonctionnement Maximale

La tension de fonctionnement maximale est la plus haute tension continue qui peut être appliquée au MOV tout en maintenant le courant de fuite dans des limites spécifiées.

Cette valeur doit toujours être supérieure à la tension de fonctionnement normale du circuit. Choisir une marge appropriée aide à prévenir la conduction indésirable et réduit le stress à long terme sur l'appareil.

Tension de Clampage

La tension de clampage définit le niveau auquel le MOV commence à conduire un courant substantiel et limite activement la hausse de la tension.

Une tension de clampage plus basse fournit généralement une protection plus forte, mais elle doit rester suffisamment élevée pour éviter d'interférer avec le fonctionnement normal. Une sélection appropriée nécessite d'équilibrer l'efficacité de la protection et la stabilité de fonctionnement.

Classification du Courant de Surtension

La classification du courant de surtension spécifie le courant de pic maximal que le MOV peut conduire en toute sécurité pendant un événement transitoire.

Les applications exposées à des surtensions liées à la foudre, à des transitoires de commutation industriels ou à d'autres perturbations d'énergie élevée nécessitent souvent des capacités de courant de surtension plus élevées.

Choisir un MOV avec une capacité de gestion de courant suffisante améliore la fiabilité et réduit le risque de défaillance lors d'événements de surtension sévères.

Classification de l'Absorption d'Énergie

La classification de l'absorption d'énergie indique l'énergie de surtension maximale que le MOV peut dissiper en toute sécurité et est généralement exprimée en joules (J).

Lors d'une surtension, le MOV convertit l'énergie électrique en chaleur. L'appareil sélectionné doit avoir une évaluation d'énergie qui dépasse l'énergie de surtension maximum attendue pour fournir une protection et une durabilité adéquates.

Temps de Réponse

Le temps de réponse fait référence à la rapidité avec laquelle le MOV commence à conduire après qu'une surtension est apparue.

Les MOV répondent généralement en environ 100 nanosecondes, leur permettant de réagir rapidement aux événements de surtension transitoire avant que des composants sensibles ne puissent être endommagés.

Tension CA Maximale

La classification de la tension CA maximale spécifie la plus haute tension RMS qui peut être appliquée en continu au MOV dans les systèmes CA.

La classification sélectionnée doit être légèrement supérieure à la tension normale du réseau pour éviter un courant de fuite excessif et un stress inutile sur l'appareil.

Courant de Fuite

Le courant de fuite est le petit courant qui circule à travers le MOV pendant qu'il fonctionne en dessous de sa tension de clampage.

Bien que normalement très faible, le courant de fuite peut fournir des informations utiles sur l'état de l'appareil. Une augmentation du courant de fuite peut indiquer le vieillissement, le stress électrique ou la dégradation.

Fiabilité à Long Terme et Mutation de Surtension

Les performances du MOV changent progressivement à mesure que l'énergie de surtension est absorbée de manière répétée.

L'un des effets de vieillissement les plus courants est le déplacement de surtension, qui fait référence aux changements des caractéristiques électriques, en particulier la tension d'écrêtage, après une exposition répétée à des surtensions.

À mesure que le MOV vieillit :

• La tension d'écrêtage peut changer

• Le courant de fuite peut augmenter

• La capacité de gestion de l'énergie peut diminuer

• Les performances de protection globales peuvent décliner

Les applications exposées à des transitoires fréquents devraient prendre en compte la fiabilité à long terme lors de la sélection d'un MOV et peuvent nécessiter une inspection ou un remplacement périodique.

Liste de vérification pour la sélection des MOV et meilleures pratiques

Avant de sélectionner un MOV, vérifiez que l'appareil fournit :

• Une tension de fonctionnement maximale supérieure à la tension de fonctionnement normale

• Une tension d'écrêtage appropriée pour les composants protégés

• Une capacité de courant de surtension adéquate

• Une capacité d'absorption d'énergie suffisante

• Un temps de réponse rapide

• Une tension AC appropriée

• Des caractéristiques de courant de fuite acceptables

• Une fiabilité à long terme adaptée à l'exposition prévue aux surtensions

Évaluer ces spécifications ensemble aide à garantir une protection efficace contre les surtensions et un fonctionnement fiable à long terme.

Applications réelles des MOVs

Les MOVs sont utilisés dans tous les systèmes électriques et électroniques pour protéger contre les événements de surtension transitoire. Leur capacité à réagir automatiquement et à détourner l'énergie de surtension les rend adaptés à un large éventail d'applications.

Protection des semi-conducteurs

Les dispositifs semi-conducteurs sensibles peuvent être endommagés par même de brèves éclosions de tension.

Les MOVs sont couramment utilisés pour protéger :

• Des transistors

• Des MOSFETs

• Des thyristors

• Des circuits intégrés

• Des microcontrôleurs

• Des semi-conducteurs de puissance

En limitant la tension de surtension, le MOV aide à améliorer la fiabilité des composants et à réduire le risque de dommages électriques.

Équipement de moteur et de commutation

Les moteurs, relais, contacteurs et dispositifs de commutation génèrent fréquemment des tensions transitoires pendant leur fonctionnement.

Les MOVs aident à supprimer :

• Les transitoires de commutation

• Le bruit électrique

• L'arc entre contacts

• L'usure prématurée des composants

Cela améliore la fiabilité de l'équipement et prolonge la durée de vie des composants de commutation.

Protection des alimentations électriques et des systèmes de puissance

Les systèmes de puissance sont souvent exposés à des surtensions causées par la foudre, les commutations des services publics, les charges de moteurs importants et les perturbations du réseau.

Les MOVs sont couramment installés dans :

• Des protecteurs contre les surtensions

• Des multiprises

• Des alimentations AC

• Des adaptateurs secteur

• Des chargeurs de batterie

• Des équipements de conditionnement de tension

Dans ces applications, le MOV agit comme la première ligne de défense contre l'énergie de surtension entrante.

Équipement de communication et de mise en réseau

Les systèmes de communication utilisent fréquemment de longs câbles qui peuvent être exposés à des sources de surtension externes.

Les MOVs sont couramment utilisés dans :

• Des systèmes de téléphone

• Des réseaux de communication

• Des équipements de transmission de données

• Du matériel de mise en réseau

• Des systèmes de distribution de signaux

Cette protection contribue à maintenir la fiabilité du système et l'intégrité des données.

Systèmes industriels et de distribution

Les environnements industriels contiennent souvent de grandes charges électriques et des équipements de commutation capables de générer des tensions transitoires importantes.

Les MOVs sont largement utilisés dans :

• Des systèmes de puissance industriels

• Des panneaux de contrôle

• Des systèmes d'automatisation

• Des centres de contrôle des moteurs

• Des équipements de distribution

Ces installations aident à protéger à la fois l'équipement électrique et l'électronique de contrôle sensibles.

Électronique grand public

De nombreux produits grand public contiennent une protection MOV intégrée.

Des exemples incluent :

• Des téléphones mobiles

• Des ordinateurs portables

• Des ordinateurs de bureau

• Des téléviseurs

• Des appareils photo numériques

• Des systèmes de jeux

• Des appareils électroménagers

Les MOVs aident à protéger ces appareils des perturbations de tension qui peuvent se produire sur le réseau électrique.

Applications spécialisées à haute fréquence

Bien qu'utilisés principalement pour la protection contre les surtensions, les MOVs peuvent également être trouvés dans certaines applications à haute fréquence et micro-ondes.

Leurs caractéristiques électriques non linéaires peuvent être utilisées pour :

• La modulation de signal

• La détection de signal

• La conversion de fréquence

Ces applications sont moins courantes mais démontrent la polyvalence de la technologie MOV.

Conseils pour la conception et la sélection de circuits de protection MOV

La sélection appropriée d'un MOV est essentielle pour obtenir une protection efficace contre les surtensions. L'appareil doit résister aux conditions de fonctionnement normales tout en gérant en toute sécurité les événements de surtension transitoire.

Déterminer la tension de fonctionnement continue

Le MOV doit rester inactif pendant le fonctionnement normal.

Une pratique de conception courante consiste à sélectionner un MOV avec une tension continue nominale environ 10 % à 15 % supérieure à la tension de fonctionnement prévue. Cela aide à accommoder les variations d'alimentation et empêche une conduction indésirable.

Calculer la classification d'énergie de surtension requise

Estimez l'énergie de surtension maximale attendue dans l'application et sélectionnez un MOV avec une marge de sécurité adéquate.

Des classifications d'énergie plus élevées améliorent généralement la durabilité et offrent une meilleure protection dans des environnements où les surtensions se produisent fréquemment.

Vérifier la capacité de courant de surtension

Le MOV sélectionné doit avoir une évaluation de courant de surtension supérieure au courant transitoire le plus élevé anticipé.

Une marge supplémentaire pour le traitement du courant améliore souvent la fiabilité à long terme et réduit le stress sur le dispositif.

Considérer les exigences de dissipation de puissance

L'énergie de surtension absorbée par le MOV est convertie en chaleur.

Le dispositif sélectionné doit fournir une capacité de dissipation de puissance adéquate pour gérer les conditions de fonctionnement prévues sans stress thermique excessif.

Sélectionner la bonne tension de maintien

La tension de maintien doit être suffisamment basse pour protéger les composants sensibles, mais suffisamment haute pour éviter une conduction inutile pendant le fonctionnement normal.

Le choix de la valeur appropriée est l'un des aspects les plus importants de la conception de protection par MOV.

Inclure des dispositifs de protection supplémentaires

Les MOV sont souvent combinés avec des composants de protection supplémentaires tels que des fusibles et des dispositifs de protection thermique.

Ces dispositifs fournissent une protection de secours si une surtension sévère ou un état de surtension prolongé entraîne un courant excessif ou une surchauffe.

Meilleures pratiques pour une protection fiable des MOV

Pour un fonctionnement fiable, assurez-vous que le MOV sélectionné fournit :

• Une marge de tension continue adéquate

• Une capacité d'énergie de surtension suffisante

• Une évaluation de courant de surtension appropriée

• Une capacité de dissipation de puissance adéquate

• Une tension de maintien correcte

• Une protection adéquate par fusible ou thermique

Suivre ces directives aide à améliorer les performances de protection contre les surtensions, la fiabilité des équipements et la sécurité générale du système.

Conclusion

Les MOV fournissent une méthode simple et efficace pour protéger les équipements électroniques contre les surtensions de tension dommageables. Leur capacité à réagir rapidement, à maintenir une tension excessive et à absorber l'énergie de surtension en fait un choix courant dans les alimentations, les systèmes industriels, les équipements de communication et l'électronique grand public. Comprendre le fonctionnement des MOV, leurs classifications, leur comportement de vieillissement et leur intégration appropriée dans le circuit aide à garantir une protection fiable contre les surtensions et améliore la durabilité à long terme des systèmes électroniques.

Questions Fréquemment Posées [FAQ]

1. Pourquoi un MOV est-il connecté en parallèle plutôt qu'en série avec le circuit qu'il protège ?

Un MOV est connecté en parallèle afin qu'il puisse surveiller en continu la tension à travers le circuit protégé sans interférer avec le flux normal de courant. Pendant le fonctionnement normal, le MOV reste dans un état à haute résistance et ne consomme qu'un très faible courant de fuite. Lorsqu'une surtension dépasse la tension de maintien, le MOV passe rapidement à un état à faible résistance et fournit un chemin alternatif pour le courant de surtension. Cet agencement permet au MOV de détourner l'énergie excédentaire des composants sensibles tout en maintenant le fonctionnement normal du circuit dans des conditions standards.

2. Comment l'exposition répétée aux surtensions affecte-t-elle la fiabilité à long terme d'un MOV ?

Chaque événement de surtension absorbé par un MOV cause une petite dégradation interne au sein de sa structure de grain d'oxyde de zinc. Avec le temps, des surtensions répétées peuvent réduire la capacité de gestion d'énergie du dispositif, augmenter le courant de fuite et modifier sa tension de maintien. Bien qu'un MOV puisse continuer à fonctionner après de nombreux événements de surtension, ses performances de protection déclinent progressivement. Pour cette raison, les MOV sont considérés comme des dispositifs de protection sacrificielle et peuvent nécessiter une inspection ou un remplacement après une exposition significative aux surtensions pour maintenir une protection fiable.

3. Quels facteurs doivent être évalués lors de la sélection d'un MOV pour la protection contre les surtensions de l'alimentation ?

La sélection appropriée d'un MOV nécessite l'évaluation de multiples spécifications plutôt que de se concentrer sur la seule classification de tension. Les paramètres importants incluent la tension de travail maximale, la tension de maintien, l'évaluation de courant de surtension, la capacité d'absorption d'énergie, le temps de réponse, le courant de fuite et l'endurance aux surtensions à long terme. Le MOV sélectionné doit résister à la tension de fonctionnement normale sans conduire tout en fournissant une capacité de gestion des surtensions suffisante pour les événements transitoires prévus. Des marges de conception adéquates améliorent la fiabilité et aident à prévenir le vieillissement prématuré ou la défaillance du MOV.

4. Pourquoi les MOV sont-ils couramment utilisés avec des fusibles ou des dispositifs de protection thermique ?

Bien qu'un MOV gère efficacement les surcharges de courte durée, il n'est pas conçu pour conduire continuellement le courant pendant des conditions de surtension prolongées. Si une défaillance sévère se produit, le MOV peut rester conducteur et générer une chaleur excessive. Un fusible ou un dispositif de protection thermique fournit une couche secondaire de sécurité en déconnectant le MOV lorsque des conditions anormales de courant ou de température se développent. Cette combinaison aide à prévenir la surchauffe, les dommages aux équipements et les dangers potentiels pour la sécurité tout en améliorant la fiabilité globale du circuit de protection.

5. Comment la structure interne des grains d'oxyde de zinc permet-elle à un MOV de réagir si rapidement aux surtensions ?

Un MOV se compose principalement de grains d'oxyde de zinc entourés de jonctions de grains microscopiques qui se comportent de manière similaire à un large réseau de jonctions semi-conductrices. Dans des conditions de tension normales, ces jonctions restreignent le flux de courant, entraînant une résistance très élevée. Lorsque la tension dépasse le seuil de l'appareil, des mécanismes de conduction tels que le tunnelage électronique et la rupture par avalanche se produisent à travers les frontières des grains. Cela entraîne une chute rapide de la résistance, permettant au MOV de conduire de grands courants de surcharge en quelques nanosecondes et de bloquer la tension avant que des composants sensibles ne puissent être endommagés.
