Résistance fusible expliquée : principe de fonctionnement, sélection et tests

Les résistances fusibles combinent la limitation de courant et la protection de circuits en un seul composant. Elles fonctionnent comme des résistances standard en fonctionnement normal, puis ouvrent le circuit en cas de surcharge ou de court-circuit. Cet article explique la structure de la résistance fusible, le principe de fonctionnement, les facteurs de sélection, les applications, les méthodes de test et la comparaison avec les résistances et fusibles standard.

Catalogue

1. Les Fondamentaux des Résistances Fusibles
2. Comment Fonctionne une Résistance Fusible
3. Résistance Fusible vs. Résistance vs. Fusible
4. Applications Courantes des Résistances Fusibles
5. Comment Sélectionner la Bonne Résistance Fusible
6. Normes de Sécurité et Fiabilité
7. Tests et Dépannage des Résistances Fusibles
8. Tendances Futures dans la Technologie des Résistances Fusibles
9. Conclusion

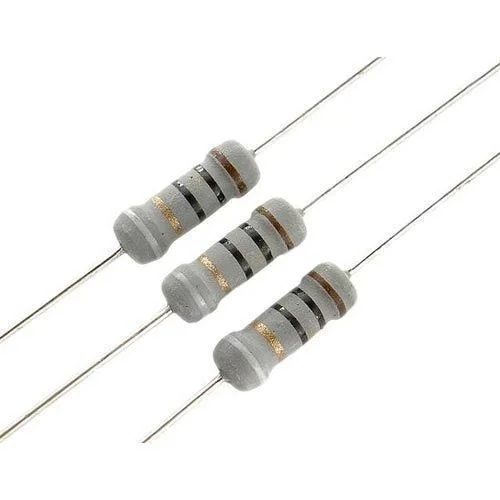

Fuse Resistor Explained Working Principle, Applications, Selection, and Testing

Les Fondamentaux des Résistances Fusibles

Qu'est-ce qu'une résistance fusible ?

Une résistance fusible, également connue sous le nom de résistance fusible, est un composant spécial qui combine les fonctions d'une résistance et d'un fusible en un seul dispositif. En fonctionnement normal, elle limite le courant et crée la chute de tension requise comme une résistance standard. Si une condition de courant anormale se produit, elle peut déconnecter le circuit pour protéger les autres composants des dommages.

De nombreux circuits électroniques nécessitent une limitation du courant pour maintenir les composants en fonctionnement dans des limites électriques sûres. Bien qu'une résistance standard puisse contrôler le flux de courant, une protection supplémentaire est souvent nécessaire pour prévenir les dommages causés par des courts-circuits, des surcharges ou des défaillances de composants. Une résistance fusible répond à ces deux exigences en combinant le contrôle du courant et la protection du circuit en un seul composant compact.

Ce design à double usage réduit le nombre de composants, simplifie les schémas de circuits, économise de l'espace sur le PCB et peut réduire les coûts de fabrication. En conséquence, les résistances fusibles sont largement utilisées dans les alimentations, les chargeurs de batterie, les appareils ménagers, l'électronique automobile et les systèmes de contrôle industriels.

Double fonction : limitation de courant et protection de circuit

Le principal avantage d'une résistance fusible est sa capacité à effectuer deux fonctions simultanément. En fonctionnement normal, elle se comporte comme une résistance en contrôlant le flux de courant et en soutenant le bon fonctionnement du circuit. En cas de conditions de défaut, elle agit comme un dispositif de protection qui déconnecte le circuit lorsque des courants excessifs se produisent.

Lorsque un court-circuit, un semi-conducteur défaillant, un câblage endommagé ou une autre condition anormale provoque une élévation du courant au-delà des limites sûres, la résistance fusible est conçue pour réagir de manière contrôlée. Son élément résistif interne contient une section soigneusement conçue qui sert de point de fusion. Une fois que la température atteint le seuil spécifié, cette section s'ouvre et interrompt définitivement le flux de courant.

Ce comportement à ouverture en cas de défaillance empêche le courant de défaut excessif d'atteindre des composants sensibles tels que les semi-conducteurs, les transformateurs, les condensateurs et les traces du PCB. Contrairement aux résistances standard, qui peuvent surchauffer ou échouer de manière imprévisible en cas de surcharges sévères, les résistances fusibles sont spécifiquement conçues pour déconnecter le circuit en toute sécurité et de manière cohérente.

Construction et caractéristiques clés

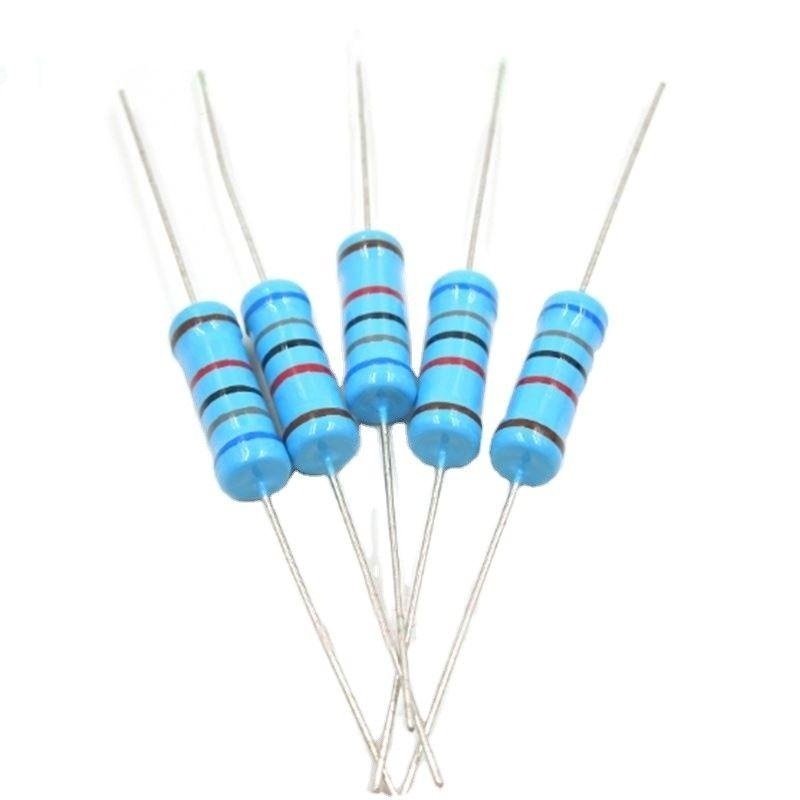

Fuse Resistor Construction Types

Les résistances fusibles sont conçues pour résister à un fonctionnement continu tout en fournissant une protection fiable en cas de conditions de défaut. Pour atteindre cet équilibre, les fabricants utilisent des matériaux et des techniques de construction spécialisés qui soutiennent à la fois la performance électrique et la sécurité.

L'une des caractéristiques les plus reconnaissables est le corps en céramique. Les matériaux céramiques offrent une excellente isolation électrique et peuvent résister à des températures beaucoup plus élevées que de nombreux matériaux à base de plastique. Pendant le fonctionnement normal, le corps en céramique aide à dissiper la chaleur générée par l'élément résistant. En cas de défaut, il aide à contenir la chaleur, les étincelles, les débris et les gaz qui peuvent être produits lorsque le composant s'ouvre.

L'identification physique est une autre caractéristique importante. Les résistances à fusible incluent souvent des marquages uniques, des étiquettes imprimées ou des bandes de couleur qui les distinguent des résistances ordinaires. Cette distinction est particulièrement importante lors de l'entretien et de la réparation, car remplacer une résistance à fusible par une résistance standard retire le mécanisme de protection prévu du circuit.

Plusieurs méthodes de construction sont disponibles en fonction des exigences d'application. Les conceptions les plus courantes sont les résistances à fusible en fil enroulé et les résistances à fusible en film métallique.

Les résistances à fusible en fil enroulé utilisent un fil résistant soigneusement sélectionné enroulé autour d'un noyau en céramique. Ces dispositifs offrent généralement une capacité de gestion de puissance plus élevée et des caractéristiques de fusion prévisibles, ce qui les rend adaptés aux alimentations électriques, aux contrôles de moteur et à d'autres applications à plus forte puissance.

Les résistances à fusible en film métallique utilisent un film résistant mince déposé sur un substrat isolant. Elles sont généralement plus petites, offrent des performances électriques stables et sont couramment utilisées dans des équipements électroniques compacts où l'espace sur le circuit imprimé est limité.

Quelle que soit le type de construction, toutes les résistances à fusible partagent le même objectif : fournir une résistance stable pendant le fonctionnement normal tout en déconnectant le circuit en toute sécurité lorsque le courant excessif crée une condition de défaut.

Comment fonctionne une résistance à fusible ?

Fonctionnement dans des conditions normales

Dans des conditions de fonctionnement normales, une résistance à fusible fonctionne comme une résistance standard. Lorsque l'alimentation est appliquée, le courant électrique circule à travers l'élément résistant, et la valeur de résistance contrôle la quantité de courant passant à travers le circuit. Cette résistance crée également la chute de tension requise pour un fonctionnement approprié du circuit.

À mesure que le courant circule à travers le composant, une partie de l'énergie électrique est convertie en chaleur. Cet effet de chauffage est une caractéristique normale du fonctionnement des résistances. Tant que le courant reste dans les limites nominales du composant, la chaleur générée reste en dessous de la puissance autorisée. La chaleur se propage à travers l'élément résistant, se transfère dans le corps en céramique et est progressivement libérée dans l'environnement environnant.

Dans les alimentations, les chargeurs de batterie, les circuits de contrôle et de nombreux autres systèmes électroniques, ce processus se produit en continu pendant que l'équipement fonctionne. La résistance à fusible reste électriquement stable et aide à maintenir des performances de circuit cohérentes.

La fiabilité à long terme dépend également de la stabilité de la résistance. Une résistance à fusible correctement sélectionnée subit seulement des variations mineures de résistance lorsqu'elle est exposée à des variations de température normales. Maintenir une valeur de résistance stable aide à préserver un contrôle précis du courant, des niveaux de tension appropriés et des performances de protection fiables.

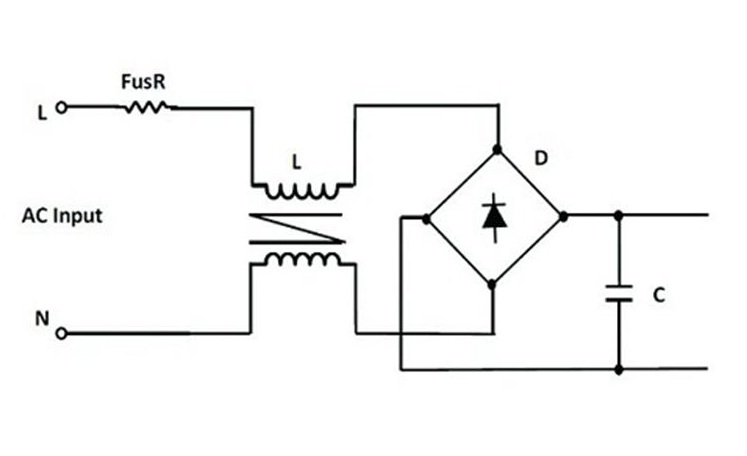

Fuse Resistor Protection in a Power Supply Circuit

Comment le mécanisme de fusion réagit à un surcoup

La fonction de protection d'une résistance à fusible devient active lorsque le courant excessif circule dans le circuit. Les causes courantes incluent les courts-circuits, les circuits surchargés, les semi-conducteurs défectueux, les fils endommagés ou des conditions de tension anormales.

À mesure que le courant dépasse la plage de fonctionnement normale, l'élément résistant commence à générer de la chaleur à un rythme beaucoup plus rapide. Cela se produit parce que la génération de chaleur suit la relation I²R, ce qui signifie qu'une augmentation relativement petite du courant peut produire une augmentation beaucoup plus importante de la température.

Au départ, le composant absorbe et dissipe la chaleur supplémentaire à travers son corps. Si la condition de surcharge se poursuit, la chaleur générée finit par dépasser la quantité pouvant être libérée en toute sécurité. La température interne augmente alors rapidement.

Une fois que la température atteint le seuil de fusion conçu du composant, une section spécifique de l'élément résistant commence à se décomposer. Selon la construction, l'élément peut fondre, se séparer, se vaporiser ou s'ouvrir à un endroit prédéterminé. Cela crée une interruption permanente dans le chemin électrique.

Après l'ouverture de l'élément, le courant ne peut plus circuler à travers le circuit. Cette interruption empêche le courant de défaut d'atteindre les composants en aval et aide à protéger les circuits intégrés, les transistors, les transformateurs, les condensateurs et les traces de circuit imprimé contre un stress électrique et thermique excessif.

Le boîtier en céramique contribue également à la sécurité pendant ce processus. Lorsque l'élément s'ouvre, de petites particules, des gaz, de la chaleur ou des étincelles peuvent être générés. L'enveloppe en céramique aide à contenir ces sous-produits et réduit le risque de dommages aux composants voisins.

Le niveau actuel requis pour activer l'action de fusible dépend de facteurs tels que le matériau résistant, l'épaisseur des fils ou des films, la valeur de résistance, la conception thermique, la taille des composants et la construction globale. Ces caractéristiques sont soigneusement contrôlées pour garantir une protection prévisible tout en maintenant un fonctionnement stable lors d'une utilisation normale.

Fusible Résistant vs. Résistance vs. Fusible

Un fusible résistant, une résistance standard et un fusible peuvent sembler similaires car les trois sont installés en série avec un circuit et influencent le flux de courant. Cependant, chacun remplit une fonction différente et réagit différemment en cas de conditions de défaut.

Une résistance standard est conçue principalement pour limiter le courant, réduire la tension, diviser la tension et dissiper l'énergie. Elle ne fournit pas de protection contre les surintensités dédiée. Si un courant excessif traverse une résistance standard, elle peut surchauffer, changer de valeur, se fissurer, se décolorer ou échouer de manière imprévisible.

Un fusible est spécifiquement conçu pour la protection des circuits. Dans des conditions normales, il introduit très peu de résistance et permet au courant de circuler librement. Lorsque le courant dépasse la valeur nominale du fusible pendant une période suffisante, l'élément du fusible fond et crée un circuit ouvert, stoppant ainsi le flux de courant.

Un fusible résistant combine les deux fonctions. Lors de l'utilisation normale, il agit comme une résistance en contrôlant le courant et en produisant une chute de tension contrôlée. En cas de conditions de défaut, il ouvre le circuit de manière contrôlée lorsque un courant excessif fait atteindre à l'élément interne sa température de fusion conçue.

L'utilisation d'un composant inapproprié peut affecter la performance et la sécurité. Remplacer un fusible résistant par une résistance standard supprime la fonction de protection prévue. Remplacer une résistance par un fusible supprime la résistance requise pour le bon fonctionnement du circuit. Chaque composant doit être choisi en fonction de son rôle spécifique au sein du circuit.

Tableau de comparaison des caractéristiques

Caractéristique
Fusible Résistant
Résistance Standard
Fusible Standard
Fonction Principale
Limite le courant et fournit une protection contre les surintensités
Limite le courant et chute la tension
Fournit une protection contre les surintensités seulement
Comportement en cas de surintensité
Ouvre le circuit (fusibles) de manière contrôlée
Peut surchauffer et échouer de manière imprévisible
Fond et ouvre le circuit
Valeur de Résistance
Résistance fonctionnelle spécifique (ex. : 10Ω)
Large gamme de valeurs précises
Résistance très faible, presque nulle
Limitation de courant d'appel
Oui, en raison de la résistance inhérente
Oui, fonction principale
Non, nécessite un composant séparé
Réinitialisation/Remplacement
Doit être remplacé après fusion
Doit être remplacé s'il a échoué
Doit être remplacé après avoir sauté
Efficacité Coût
Modérée, combine deux fonctions
Faible, fonction unique
Faible, fonction unique
Exigences d'espace
Compact, composant unique
Minimal, composant unique
Minimal, composant unique

Quand un Fusible Résistant doit-il être utilisé ?

Un fusible résistant est souvent la solution préférée lorsqu'un circuit nécessite à la fois une limitation de courant et une protection en cas de défaut tout en maintenant un design compact. La combinaison de ces fonctions en un seul composant réduit le nombre de pièces sur le PCB et simplifie la disposition du circuit.

Cet avantage est particulièrement précieux dans les produits électroniques compacts où l'espace sur carte est limité. Au lieu d'installer à la fois une résistance et un fusible, un seul fusible résistant peut effectuer les deux fonctions. Moins de composants signifient également moins de joints de soudure, des processus d'assemblage plus simples et potentiellement des coûts de fabrication plus bas.

Les fusibles résistants sont couramment utilisés dans les alimentations à découpage, les chargeurs de batterie, l'électronique grand public, les appareils électroménagers, les pilotes LED et les circuits de contrôle. Lors du démarrage, ces systèmes peuvent connaître des courants d'appel temporaires causés par la charge des condensateurs ou l'activation de charges internes. Un fusible résistant aide à limiter ces courants tout en restant prêt à déconnecter le circuit si un défaut grave se développe.

Dans les équipements alimentés par batterie et les systèmes de charge, les fusibles résistants aident à protéger contre les courts-circuits, les composants endommagés et les conditions de fonctionnement anormales. Dans les appareils électroménagers, ils aident à protéger les cartes de contrôle et les circuits d'alimentation contre un courant excessif causé par des défaillances internes.

Cependant, un fusible résistant ne doit pas toujours être considéré comme un remplacement direct pour un fusible dédié. Certaines applications doivent se conformer à des normes de sécurité spécifiques, des certifications ou des exigences réglementaires qui exigent des fusibles certifiés comme dispositif de protection principal.

Les équipements à haute puissance, les machines industrielles, l'électronique médicale et d'autres systèmes critiques pour la sécurité utilisent souvent des fusibles dédiés associés à des résistances et à d'autres dispositifs de protection. Cette approche en couches fournit une protection supplémentaire et soutient la conformité aux normes de sécurité reconnues.

Le choix final dépend des exigences électriques, de l'espace disponible sur la carte, des réglementations de sécurité et de la stratégie de protection globale du produit.

Applications courantes des résistances fusibles

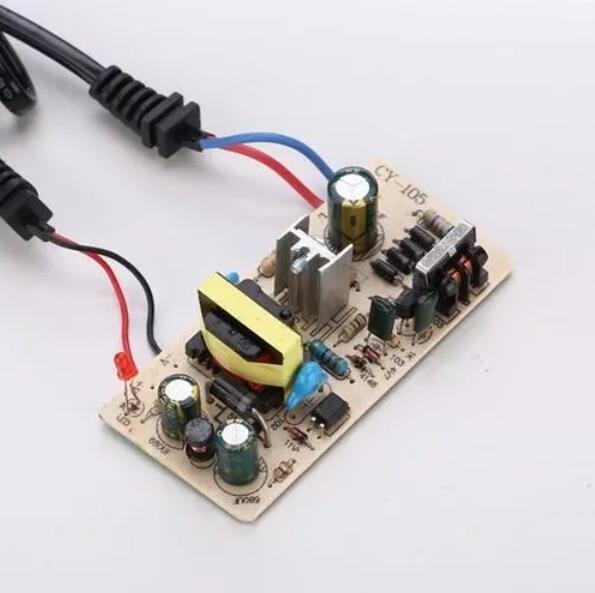

Common Applications of Fuse Resistors

Les résistances fusibles sont largement utilisées car elles offrent à la fois une limitation de courant et une protection contre les surintensités dans un seul composant. Cette capacité à double usage réduit le nombre de composants, conserve de l'espace sur le circuit imprimé et simplifie la conception des circuits.

De nombreux systèmes électroniques subissent des surcharges temporaires au démarrage, des surcharges, des courts-circuits ou des pannes de composants pendant leur fonctionnement. Dans ces situations, une résistance fusible contrôle le courant pendant le fonctionnement normal et déconnecte le circuit lorsque le courant excessif se développe.

En raison de ces avantages, les résistances fusibles se trouvent couramment dans l'électronique grand public, les appareils ménagers, les systèmes automobiles, les équipements industriels et les applications de conversion d'énergie.

Électronique grand public, appareils ménagers et systèmes automobiles

L'une des applications les plus courantes des résistances fusibles est au stade d'entrée des alimentations électriques. Lorsque l'alimentation est d'abord appliquée, de grands condensateurs de filtrage commencent à se charger immédiatement et peuvent créer des courants de démarrage significatifs. Une résistance fusible aide à limiter ces courants de démarrage et réduit le stress sur les redresseurs, les dispositifs de commutation, les condensateurs et d'autres composants. Si une panne se développe plus tard, la résistance fusible peut déconnecter le circuit avant qu'un dommage important ne survienne.

Les chargeurs de batterie bénéficient également de la protection des résistances fusibles. Au démarrage, des surtensions temporaires se produisent lorsque les condensateurs se chargent et que les circuits de gestion de la batterie deviennent actifs. Les résistances fusibles aident à contrôler ces surtensions et offrent une protection contre les courts-circuits, les pannes de composants et les connexions incorrectes des batteries.

De nombreux appareils ménagers utilisent des résistances fusibles pour protéger les cartes de contrôle électroniques et les circuits de puissance. Des produits tels que les fours à micro-ondes, les machines à laver, les lave-vaisselle, les climatiseurs et les cuisinières à induction contiennent des systèmes électroniques qui peuvent être exposés à des surtensions, à des composants surchargés et à des défauts électriques internes. Les résistances fusibles offrent une protection supplémentaire tout en occupant un espace minimal sur le circuit imprimé.

L'électronique automobile représente un autre domaine d'application majeur. Les systèmes électriques des véhicules subissent des fluctuations de tension, des transitoires de générateur, du bruit électrique, des vibrations et de larges variations de température. Les résistances fusibles sont couramment utilisées dans les modules de contrôle, les circuits de commande de moteur, les systèmes d'éclairage, les modules de communication et les tableaux de bord pour aider à protéger les composants électroniques sensibles de ces conditions exigeantes.

Équipements industriels et systèmes de conversion d'énergie

Les équipements industriels fonctionnent souvent en continu dans des conditions environnementales difficiles. La chaleur, les vibrations, la poussière, le bruit électrique et les défauts inattendus peuvent imposer une pression significative sur les circuits électroniques. Une protection fiable est donc essentielle.

Les résistances fusibles sont couramment utilisées dans les variateurs de motorisation, les panneaux de contrôle industriels, les systèmes d'automatisation, les contrôleurs programmables, les outils électriques et les équipements de fabrication. Dans ces applications, elles aident à protéger à la fois les circuits de puissance et l'électronique de commande contre les surcharges et les courts-circuits.

Les équipements de conversion d'énergie représentent un autre domaine d'application important. Les redresseurs, les onduleurs, les convertisseurs et les alimentations à découpage tirent souvent de grands courants de démarrage lors de leur première mise sous tension. Les résistances fusibles aident à limiter ces surtensions temporaires et à réduire le stress sur les dispositifs semi-conducteurs, les transformateurs, les inducteurs et les condensateurs.

Si un défaut grave se développe dans la phase de conversion d'énergie, la résistance fusible peut interrompre le courant excessif avant qu'il n'endommage des composants critiques ou des traces du circuit imprimé. Cette protection améliore la fiabilité de l'équipement et peut réduire les coûts de maintenance et de réparation.

Les résistances fusibles sont également utilisées dans les systèmes de gestion de l'énergie et de distribution d'énergie où des solutions de protection compactes sont nécessaires. Leur capacité à combiner limitation de courant et protection contre les défauts dans un seul composant les rend particulièrement utiles dans des conceptions restreintes en espace.

Lors de la sélection d'une résistance fusible pour ces applications, les considérations importantes incluent la valeur de résistance, la puissance nominale, le courant de fusion, le temps de fusion, la tension nominale, la plage de températures de fonctionnement et le type d'emballage. Un examen attentif des spécifications du fabricant aide à garantir à la fois la performance fiable et la protection efficace.

Comment sélectionner la bonne résistance fusible

La sélection d'une résistance à fusible implique plus que le choix d'une valeur de résistance. Le composant doit rester stable pendant le fonctionnement normal tout en fournissant une protection fiable lors de la survenance d'un défaut. Une résistance à fusible avec un indice insuffisant peut s'ouvrir pendant les conditions de fonctionnement normales, tandis qu'un composant surdimensionné peut ne pas fournir une protection adéquate lorsque des courants excessifs se développent.

Le processus de sélection commence par l'évaluation des conditions de fonctionnement du circuit. Les facteurs importants incluent le courant de fonctionnement normal, le courant d'appel au démarrage, la tension d'alimentation, la température ambiante et les conditions de défaut possibles. Une fois ces exigences comprises, les spécifications de la résistance à fusible peuvent être adaptées à l'application.

Plusieurs spécifications affectent directement à la fois les performances et la capacité de protection. Les plus importantes sont la valeur de résistance, la puissance nominale, le courant de fusion, le temps de fusion et la tension nominale.

Paramètres de sélection clés

Valeur de résistance (Ω)

La valeur de résistance détermine combien la résistance à fusible limite le courant pendant le fonctionnement normal. Alors que le courant passe à travers le composant, la résistance crée une chute de tension qui affecte les performances globales du circuit.

Une valeur de résistance plus élevée fournit une limitation de courant plus forte mais augmente la perte de tension et la dissipation de puissance. Une valeur de résistance plus faible réduit la chute de tension mais peut permettre un courant excessif lors du démarrage ou des conditions de fonctionnement anormales.

Lors de la sélection d'une valeur de résistance, le courant de fonctionnement prévu et la chute de tension admissible doivent être évalués avec soin. Une résistance excessive peut réduire la tension disponible pour la charge, tandis qu'une résistance insuffisante peut affaiblir les performances de limitation de courant. La valeur sélectionnée doit soutenir le fonctionnement normal du circuit tout en contribuant à la stratégie de protection globale.

Puissance nominale (W)

La puissance nominale définit combien de chaleur la résistance à fusible peut dissiper en toute sécurité pendant le fonctionnement continu. Comme les résistances convertissent l'énergie électrique en chaleur, des niveaux de courant plus élevés entraînent une plus grande dissipation de puissance.

Une sélection appropriée nécessite de calculer la puissance de fonctionnement prévue et de la comparer à la valeur nominale du composant. Un fonctionnement continu près de la puissance maximale peut augmenter la température interne, accélérer le vieillissement et réduire la fiabilité à long terme.

Pour améliorer la fiabilité, de nombreux conceptions incluent une marge de déclassement qui permet à la résistance à fusible de fonctionner bien en dessous de sa capacité maximale de puissance. Des températures de fonctionnement plus basses aident à maintenir des performances électriques stables et à prolonger la durée de vie.

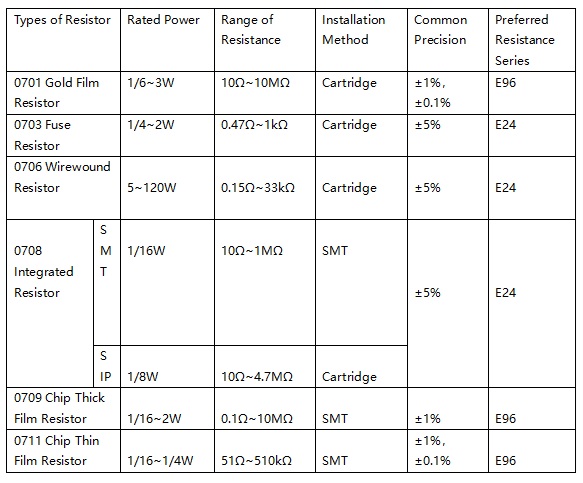

Fuse Resistor Specifications Compared with Other Resistor Types

Courant de fusion

Le courant de fusion est le niveau de courant qui provoque l'ouverture du circuit par la résistance à fusible. Cette spécification détermine quand la fonction de protection devient active.

Une résistance à fusible correctement sélectionnée doit résister au courant de fonctionnement normal et aux courants d'appel temporaires prévus tout en s'ouvrant avant que des courants excessifs n'endommagent les semi-conducteurs, les transformateurs, les condensateurs, les traces de PCB ou d'autres composants.

Le processus de sélection implique généralement de comparer le courant de fonctionnement normal, le courant au démarrage et le courant de défaut prévu. Le courant de fusion doit être suffisamment élevé pour éviter les ouvertures intempestives mais suffisamment bas pour fournir une protection efficace lors de la survenance d'un défaut.

Temps de fusion

Le temps de fusion décrit la rapidité avec laquelle la résistance à fusible réagit à une condition de surcharge. La magnitude du courant et la durée de la surcharge influencent tous deux le temps de réponse.

Certaines applications nécessitent une interruption immédiate du courant de défaut. Dans ces situations, les résistances à fusible à action rapide fournissent une protection rapide contre les surcharges sévères et les courts-circuits.

D'autres systèmes, tels que les alimentations, les entraînements de moteur et les circuits avec de grands condensateurs filtres, connaissent des pics temporaires au démarrage. Dans ces applications, une résistance à fusible capable de tolérer des surcharges de courte durée peut être plus appropriée. Cela empêche une ouverture inutile pendant le démarrage tout en maintenant la protection contre les défauts soutenus.

Le choix approprié dépend du comportement au démarrage du circuit et des caractéristiques de défaut.

Tension nominale

La tension nominale spécifie la tension maximale que la résistance à fusible peut supporter en toute sécurité après que l'élément interne s'ouvre.

Lorsque l'action de fusion se produit, un écart se forme au sein de l'élément résistif. Si la tension à travers cet écart est trop élevée, des arcs électriques peuvent se développer. Un arc peut permettre au courant de continuer à circuler même si l'élément s'est ouvert, réduisant l'efficacité du mécanisme de protection.

Pour éviter ce problème, la tension nominale doit dépasser la tension la plus élevée attendue dans l'application, y compris les conditions de fonctionnement normales, les événements transitoires et les conditions de surtension. Maintenir une marge de sécurité adéquate aide à garantir une interruption fiable du courant de défaut.

Considérations environnementales et de fiabilité

Les spécifications électriques ne sont qu'une partie du processus de sélection. Les conditions environnementales influencent également la fiabilité à long terme et la performance de protection.

La température de fonctionnement est l'un des facteurs les plus importants. À mesure que la température ambiante augmente, le résistance-fusible fonctionne plus près de sa limite thermique et peut s'ouvrir à un courant inférieur à celui attendu. Des températures très basses peuvent avoir l'effet inverse, augmentant le courant nécessaire pour déclencher l'action du fusible.

L'environnement d'installation doit également être pris en compte avec soin. Les équipements automobiles, industriels et extérieurs peuvent être exposés à l'humidité, à la poussière, à la contamination, aux vibrations, aux chocs mécaniques et à des cycles de température répétés. Au fil du temps, ces conditions peuvent affecter les joints de soudure, les revêtements de protection et la fiabilité globale des composants.

Les fabricants abordent souvent ces défis par des techniques de construction spécialisées. Certains résistances-fusibles utilisent des revêtements de protection pour résister à l'humidité et à la contamination, tandis que d'autres incorporent des structures renforcées ou des emballages scellés pour une durabilité améliorée.

Sélectionner une résistance-fusible qui correspond à la fois aux exigences électriques et aux conditions environnementales contribue à garantir un fonctionnement fiable tout au long de la durée de vie du produit tout en réduisant le risque de pannes inattendues.

Normes de sécurité et fiabilité

Les résistances-fusibles combinent la limitation de courant et la protection de circuit au sein d'un seul composant. Parce qu'elles remplissent les deux fonctions, elles sont largement utilisées dans les alimentations électriques, l'électronique grand public, les systèmes automobiles et les équipements industriels.

Cependant, une résistance-fusible ne doit pas toujours être considérée comme un remplacement direct d'un fusible dédié. Les applications soumises à des réglementations de sécurité ou à des exigences de certification nécessitent souvent des dispositifs de protection spécifiques qui répondent aux normes reconnues de l'industrie. Passer en revue les fiches techniques, les informations d'approbation et les directives d'application aide à garantir que le composant sélectionné répond à la fois aux exigences de performance et de conformité.

Comprendre les normes de sécurité et les considérations de fiabilité à long terme est essentiel pour obtenir une protection de circuit fiable.

Normes et exigences de certification

Les dispositifs de protection électrique doivent souvent se conformer aux normes de sécurité reconnues avant de pouvoir être utilisés dans des produits certifiés. Des organisations telles que UL (Underwriters Laboratories) et la CEI (Commission électrotechnique internationale) établissent des exigences couvrant la capacité d'interruption des défauts, les performances opérationnelles, les marges de sécurité et la fiabilité à long terme.

Un fusible traditionnel est conçu exclusivement pour la protection de circuit et doit démontrer un comportement d'interruption de défaut prévisible lors des tests de certification. Ces tests vérifient que le dispositif peut interrompre en toute sécurité des courants de surcharge et de court-circuit dans des conditions de fonctionnement définies.

Une résistance-fusible remplit une fonction de protection similaire mais diffère car elle doit également fonctionner comme une résistance pendant le fonctionnement normal du circuit. Ce design à double fonction signifie que les exigences de certification peuvent varier d'un fabricant à l'autre, entre les familles de produits et les catégories d'application.

Lors de l'évaluation d'une résistance-fusible, les spécifications importantes à examiner incluent :

• État d'approbation et certifications

• Tension nominale

• Puissance nominale

• Capacité d'interruption de défaut

• Adéquation à l'application

Dans de nombreux systèmes à haute fiabilité, une résistance-fusible n'est qu'une partie d'une stratégie de protection plus large. Plusieurs dispositifs de protection sont souvent combinés pour améliorer la sécurité globale du système.

Une alimentation électrique typique peut inclure :

• Une résistance-fusible pour la limitation de courant et la protection contre les défauts

• Un thermistor NTC pour le contrôle du courant d'appel

• Un MOV (varistance à oxyde métallique) pour l'atténuation des surtensions

• Une diode TVS pour la protection contre les transitoires de tension

• Un disjoncteur ou un fusible certifié pour une protection supplémentaire contre les défauts

Cette approche par couches réduit la dépendance à un seul composant de protection et améliore la tolérance aux pannes. Elle est largement utilisée dans les équipements industriels, l'électronique médicale, les systèmes de télécommunications, l'électronique automobile et les équipements de conversion d'énergie où les exigences de sécurité sont plus exigeantes.

Fiabilité et modes de défaillance

Une résistance-fusible est délibérément conçue pour échouer de manière contrôlée lorsque un courant excessif circule dans le circuit. Pendant le fonctionnement normal, elle fonctionne comme une résistance et dissipe la chaleur dans ses limites nominales. Lors d'une condition de défaut, l'augmentation du courant élève la température de l'élément résistif jusqu'à ce qu'il atteigne son seuil de fusion conçu.

À ce stade, l'élément fond ou se sépare, créant un circuit ouvert. Ce comportement de défaillance à l'état ouvert interrompt le flux de courant et aide à protéger les semi-conducteurs, les transformateurs, les condensateurs, les traces de PCB et d'autres composants en aval de dommages.

Bien que ce mode de défaillance de protection soit intentionnel, les résistances de fusible peuvent encore subir des changements progressifs lors d'une utilisation à long terme.

L'une des préoccupations de fiabilité les plus courantes est la dérive de résistance. L'exposition à la chaleur, à la charge électrique, aux conditions environnementales et aux événements de surtension répétés peut lentement altérer la valeur de la résistance. Des changements mineurs sont généralement acceptables, mais une dérive excessive peut affecter le contrôle du courant, la chute de tension et les performances globales du circuit.

Le cyclage thermique est un autre facteur important. Chaque cycle d'alimentation et de coupure d'alimentation entraîne une expansion et une contraction au sein du composant. Au fil du temps, des changements de température répétés peuvent solliciter l'élément résistif, les connexions internes et les soudures.

Les conditions mécaniques et environnementales peuvent également affecter la fiabilité. Les équipements fonctionnant dans des environnements exigeants peuvent être exposés à :

• Vibration continue

• Choc mécanique

• Poussière et contamination

• Humidité et humidité

• Grandes variations de température

Ces conditions peuvent contribuer à des connexions électriques instables, des changements de résistance intermittents, et une dégradation prématurée des composants.

Pour cette raison, la conception de circuits fiables implique plus que la sélection de la valeur de résistance correcte. Les performances à long terme dépendent également d'une gestion thermique appropriée, d'une réduction de la puissance, d'une protection environnementale et de pratiques d'installation appropriées.

De nombreux systèmes à haute fiabilité intègrent des dispositifs de protection supplémentaires aux côtés de la résistance de fusible pour fournir plusieurs couches de défense. Cette approche réduit le risque qu'une défaillance d'un seul composant laisse le système sans protection et aide à maintenir un fonctionnement sûr dans des conditions anormales.

Lorsqu'une résistance de fusible est correctement sélectionnée et appliquée, elle peut fournir de nombreuses années de fonctionnement stable tout en continuant à offrir une protection fiable contre les surcharges et les courants de défaut.

Essai et Dépannage des Résistances de Fusible

Tester une résistance de fusible est une partie importante du diagnostic des pannes d'alimentation, des circuits de contrôle endommagés ou de l'équipement qui ne fonctionne plus correctement. Puisqu'une résistance de fusible remplit à la fois une fonction de résistance et une fonction de protection, les tests aident à déterminer si le composant fonctionne encore normalement ou s'il s'est ouvert en réponse à une condition de défaut.

Dans de nombreux cas, les résistances de fusible sont vérifiées après des symptômes tels qu'un circuit mort, une étape de puissance défaillante, ou un équipement qui cesse soudainement de fonctionner. La méthode de diagnostic la plus courante consiste à mesurer la résistance avec un multimètre numérique (DMM).

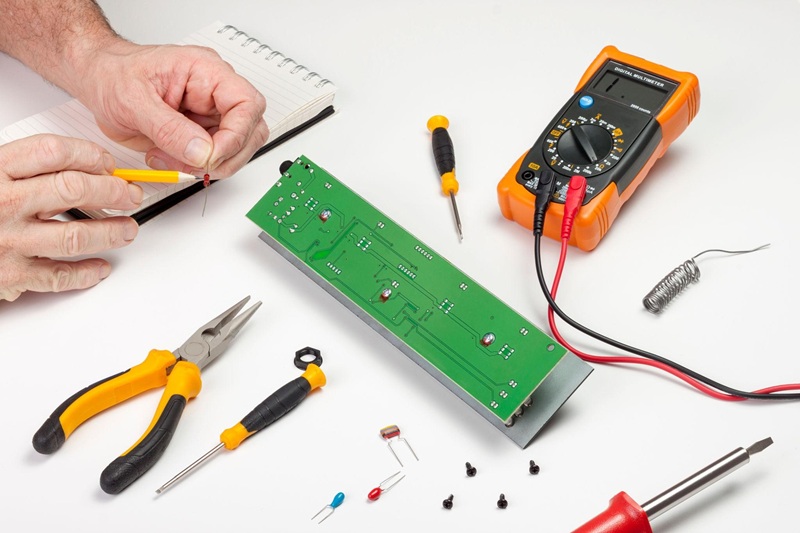

Testing a Fuse Resistor with a Digital Multimeter

Avant d'effectuer des mesures, l'équipement doit être complètement déconnecté de toutes les sources d'alimentation. Les appareils alimentés par courant alternatif doivent être débranchés, et les batteries ou les alimentations externes doivent être retirées. Les condensateurs au sein du circuit doivent également être déchargés car l'énergie stockée peut affecter les mesures et créer des risques pour la sécurité.

Suivre ces précautions aide à garantir des résultats de test précis tout en réduisant le risque de dommages à l'équipement de test et aux circuits environnants.

Test de Résistance avec un Multimètre

La façon la plus simple d'évaluer une résistance de fusible est de mesurer sa valeur de résistance.

Réglez le multimètre numérique sur la plage de résistance appropriée et placez les sondes à travers les bornes de la résistance de fusible. Après que la lecture se soit stabilisée, comparez la valeur mesurée avec la résistance nominale et la spécification de tolérance du composant.

Par exemple, une résistance de fusible notée à 10 Ω ±5 % devrait mesurer dans sa plage de tolérance acceptable. De petites variations sont normales et peuvent résulter de l'exactitude de la mesure, des différences de température ou des tolérances des composants.

Si la résistance mesurée est significativement plus élevée ou plus basse que prévu, la résistance de fusible peut avoir subi une surchauffe, un vieillissement, un dommage ou une défaillance partielle. De tels changements peuvent affecter à la fois le fonctionnement du circuit et les performances de protection.

Une résistance de fusible qui s'est complètement ouverte lors d'une condition de défaut produit généralement une lecture très différente. Le multimètre peut afficher OL, circuit ouvert, ou une valeur de résistance extrêmement élevée. Cela indique que le chemin de courant interne a été interrompu et que le composant a rempli sa fonction de protection.

Dans de nombreuses situations de réparation, les résistances de fusible sont mesurées tout en étant encore soudées à la carte de circuit. Bien que cette méthode soit pratique, d'autres composants connectés au circuit peuvent créer des chemins de courant parallèles qui influencent la lecture.

Si la valeur mesurée semble inhabituelle, une approche plus précise consiste à déconnecter une borne de la résistance de fusible et à la mesurer séparément. Isoler le composant élimine les interférences provenant des circuits environnants et fournit un résultat plus fiable.

L'inspection visuelle peut également fournir des indices précieux. Des signes tels que la décoloration, les corps en céramique fissurés, les marques de brûlure, les fils endommagés, ou des preuves de surchauffe peuvent indiquer que le résistor fusible a été soumis à un stress électrique excessif.

Méthodes de diagnostic avancées

Dans le développement de produits, les études de fiabilité, l'analyse des défaillances et la maintenance des équipements critiques, des techniques plus avancées peuvent être utilisées pour évaluer la performance des résistances fusibles.

Une méthode utile est l'imagerie thermique. Une caméra infrarouge peut révéler la distribution de température à travers un circuit en fonctionnement. Les composants transportant un courant excessif apparaissent souvent comme des points chauds localisés. Des motifs de température inégaux peuvent indiquer de mauvaises soudures, des composants surchargés, des traces de PCB endommagées, ou des résistances fusibles fonctionnant près de leurs limites thermiques.

Par exemple, un résistor fusible qui fonctionne constamment à une température beaucoup plus élevée que les composants voisins peut indiquer un courant de circuit excessif, une sélection de composants inappropriée, ou un défaut en développement ailleurs dans le système. Détecter ces problèmes tôt peut aider à prévenir des pannes inattendues.

Une autre méthode avancée est le test de surintensité contrôlé, qui est couramment réalisé lors de la qualification des produits, des tests en laboratoire, et de la vérification de la conception.

Au cours de cette procédure, un courant de surcharge contrôlé est appliqué au résistor fusible tandis que le courant, la tension et le temps de réponse sont surveillés. À mesure que la surcharge augmente, la température interne monte jusqu'à ce que le résistor fusible s'ouvre. Le courant de fusion mesuré et le temps de réponse peuvent ensuite être comparés aux spécifications du fabricant.

Ce test aide à vérifier que le composant réagit correctement sous des conditions de défaut et fournit des informations utiles sur la coordination de protection au sein du circuit.

Étant donné que le test de surintensité détruit intentionnellement le composant, il ne doit être effectué que dans un environnement contrôlé avec un équipement de sécurité approprié. Au cours du processus de fusion, le composant peut produire de la chaleur, des étincelles, de la fumée, des gaz, des débris ou des arcs électriques. Des barrières de sécurité et des procédures appropriées doivent toujours être utilisées.

Avertissement de sécurité :

Remplacez toujours un résistor fusible défaillant par le type exact de résistor fusible spécifié par le fabricant de l'équipement.

Ne jamais substituer un résistor fusible par un résistor standard ayant la même valeur de résistance. Bien que la résistance puisse sembler identique, un résistor standard ne fournit pas un comportement de fusion contrôlé.

Lors d'une condition de surcharge, un résistor ordinaire peut surchauffer, carboniser, se fissurer, fumer ou échouer de manière imprévisible tout en laissant un courant excessif continuer à circuler. Cela peut endommager les semi-conducteurs, les traces de PCB, le câblage et d'autres composants de circuit.

Utiliser le bon composant de remplacement aide à préserver la conception de protection d'origine et réduit le risque de dommages à l'équipement, de surchauffe ou d'incendie.

Tendances futures dans la technologie des résistors fusibles

Future Trends in Fuse Resistor Technology

La technologie des résistors fusibles continue d'évoluer à mesure que les systèmes électroniques deviennent plus petits, plus puissants et plus économes en énergie. Les produits modernes intègrent souvent plus de fonctions dans moins d'espace, augmentant les exigences placées sur chaque composant du circuit.

Les dispositifs de protection doivent désormais fonctionner de manière fiable dans des agencements compacts, gérer des densités de puissance plus élevées et maintenir des performances prévisibles dans des conditions de plus en plus exigeantes.

Pour répondre à ces exigences, les fabricants améliorent les matériaux, perfectionnent les techniques de production et développent des conceptions d'emballage avancées qui offrent de meilleures performances thermiques et des caractéristiques de protection plus cohérentes. Ces améliorations aident les résistors fusibles à rester efficaces dans l'électronique grand public, les systèmes automobiles, les équipements d'automatisation industrielle, l'infrastructure de télécommunications et les applications de conversion d'énergie.

À mesure que la technologie électronique continue d'avancer, les conceptions futures de résistors fusibles devraient devenir plus petites, plus fiables et plus étroitement intégrées dans les systèmes de protection modernes.

Miniaturisation et conceptions de protection intégrées

L'une des tendances les plus fortes en électronique est la réduction continue de la taille des produits. Les smartphones, les dispositifs portables, les modules de communication, les adaptateurs d'alimentation et les systèmes de contrôle industriel exigent tous une fonctionnalité accrue tout en occupant moins d'espace sur le circuit imprimé.

Pour soutenir ces exigences, les fabricants développent des résistors fusibles plus petits qui maintiennent la même performance électrique et protectrice tout en utilisant moins de surface de PCB. Atteindre cet objectif nécessite des améliorations dans les matériaux résistifs, la gestion thermique et la précision de fabrication.

Un exemple clair est l'utilisation croissante des résistances fusibles à montage en surface (résistances fusibles SMD). Ces dispositifs soutiennent les processus d'assemblage automatisés et occupent un espace considérablement moindre que de nombreux composants traditionnels à travers-holes. Leur taille compacte permet d'intégrer plus de circuits dans la même zone PCB tout en maintenant les fonctions de protection requises.

Cette tendance est particulièrement visible dans les adaptateurs de puissance compacts, l'électronique portable, les équipements de communication et les circuits de gestion de l'énergie densément peuplés où l'espace disponible sur la carte est limité.

Dans le même temps, les fabricants intègrent de plus en plus de multiples fonctions de protection dans un seul package. Au lieu d'utiliser plusieurs composants de protection séparés, des dispositifs hybrides peuvent combiner la fonctionnalité de résistance fusible avec d'autres éléments passifs ou protecteurs.

Cette approche intégrée offre plusieurs avantages :

• Réduction du nombre de composants

• Empreinte PCB plus petite

• Schémas de circuit simplifiés

• Processus d'assemblage plus rapides

• Amélioration de la fiabilité du système

Réduire le nombre de composants individuels et des interconnexions peut également réduire la complexité de l'assemblage et diminuer les points de défaillance potentiels au sein du circuit.

Technologies de protection intelligentes et réinitialisables

La protection des circuits évolue progressivement au-delà de l'interruption simple des défauts. Les systèmes électroniques modernes intègrent de plus en plus des fonctionnalités de surveillance, de diagnostic et de maintenance prédictive pour améliorer la fiabilité et réduire les temps d'arrêt imprévus.

Pour soutenir ces exigences, de nouvelles technologies de protection sont développées avec des capacités de détection et de surveillance intégrées. Des conceptions avancées peuvent inclure la surveillance de la température, la détection de courant et des fonctions de rapport d'état qui permettent de détecter des conditions de fonctionnement anormales avant qu'une défaillance majeure ne se produise.

Par exemple, un dispositif de protection peut identifier une élévation excessive de la température, des événements de surcharge répétés, ou des niveaux de courant anormaux et communiquer ces informations à un contrôleur système. Cela permet de planifier des actions de maintenance avant l'arrêt des équipements.

Ces capacités sont particulièrement précieuses dans :

• Les systèmes d'automatisation industrielle

• L'électronique automobile

• L'infrastructure de télécommunications

• Les équipements de conversion d'énergie

• Les applications de surveillance à distance

Un autre domaine de développement actif est la technologie des résistances fusibles réinitialisables. Les résistances fusibles traditionnelles s'ouvrent de manière permanente lorsqu'un défaut se produit et doivent être remplacées avant que le fonctionnement puisse reprendre.

Les conceptions réinitialisables futures visent à restaurer le fonctionnement automatiquement une fois que la condition de défaut a été supprimée. Cela pourrait réduire les exigences de maintenance, minimiser les temps d'arrêt et éliminer le besoin de remplacer les composants de protection après chaque événement de surcharge.

Cependant, créer une résistance fusible réinitialisable pratique pose des défis techniques considérables. Toute nouvelle conception doit fournir les mêmes caractéristiques de protection prévisibles que les résistances fusibles conventionnelles tout en maintenant une stabilité à long terme, des performances répétables et le respect des exigences de sécurité.

Des avancées continues dans la science des matériaux, la gestion thermique, la technologie de fabrication et la conception de systèmes de protection devraient propulser la prochaine génération de produits de résistances fusibles. Les dispositifs futurs offriront probablement des tailles plus petites, une durabilité améliorée, des capacités de surveillance renforcées et une intégration plus étroite avec des systèmes électroniques de plus en plus intelligents.

Ces développements aideront à garantir que les résistances fusibles continuent à jouer un rôle important dans la protection des équipements électroniques modernes tout en soutenant des performances plus élevées, une plus grande efficacité et une amélioration de la fiabilité du système.

Conclusion

Les résistances fusibles aident à protéger les circuits en contrôlant le courant et en déconnectant en toute sécurité les chemins de défaut lorsque des courants excessifs se produisent. Leur fiabilité dépend de la valeur de résistance, de la puissance nominale, du comportement de fusion, des performances thermiques et d'un placement correct dans le circuit. Choisir la bonne résistance fusible améliore la sécurité, réduit les dommages aux composants et soutient un fonctionnement stable dans les alimentations, les chargeurs, les appareils et les systèmes de contrôle.






Questions Fréquemment Posées [FAQ]

1. Pourquoi les résistances fusibles sont-elles souvent préférées à l'utilisation d'une résistance et d'un fusible séparés dans les conceptions électroniques compactes ?

Une résistance fusible combine la limitation de courant et la protection contre les surintensités dans un seul composant, réduisant l'espace PCB, le nombre de composants et la complexité de l'assemblage. Cela la rend particulièrement utile dans des produits compacts tels que les alimentations, les chargeurs de batteries, l'électronique grand public et les circuits de contrôle où la protection des circuits et l'efficacité de l'espace sont des objectifs de conception importants.

2. Pourquoi une résistance fusible échoue-t-elle de manière contrôlée alors qu'une résistance standard peut échouer de manière imprévisible ?

Les résistances fusibles contiennent un élément résistif spécialement conçu avec un point de fusion prédéterminé. Lorsque le courant excessif génère suffisamment de chaleur, cette section s'ouvre intentionnellement et déconnecte le circuit. Les résistances standard ne sont pas conçues pour une interruption protectrice et peuvent surchauffer, se fissurer, brûler ou changer de valeur de résistance sans arrêter de manière fiable le courant de défaut.

3. Comment le boîtier en céramique d'une résistance fusible améliore-t-il la sécurité en cas de conditions de défaut ?

Le boîtier en céramique fournit une excellente résistance à la chaleur et une isolation électrique. En cas de défaut, lorsque l'élément interne s'ouvre, le boîtier en céramique aide à contenir la chaleur, les étincelles, les gaz et les débris qui peuvent être produits. Cette contention réduit le risque de dommages aux composants voisins et améliore la sécurité globale du circuit.

4. Pourquoi est-il tout aussi important de choisir le courant de fusion correct que de choisir la valeur de résistance ?

La valeur de résistance contrôle le courant de fonctionnement normal, tandis que le courant de fusion détermine quand la protection s'active. Une résistance fusible avec un courant de fusion trop bas peut s'ouvrir lors des pics de démarrage normaux, tandis qu'une valeur trop élevée peut ne pas protéger les composants sensibles lors d'un défaut. Les deux spécifications doivent être soigneusement assorties aux conditions de fonctionnement et de défaut du circuit.

5. Pourquoi une résistance fusible défaillante ne doit-elle jamais être remplacée par une résistance standard de même valeur de résistance ?

Bien que la valeur de résistance puisse être identique, une résistance standard ne fournit pas d'action de fusion contrôlée. Remplacer une résistance fusible par une résistance ordinaire supprime le mécanisme de protection prévu du circuit, permettant à un courant excessif de continuer à circuler en cas de défaut. Cela peut entraîner des composants endommagés, des traces de PCB surchauffées, des pannes d'équipement, voire des risques d'incendie.

Blog connexe
