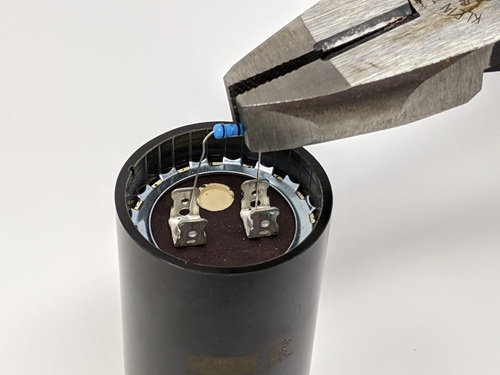

Comment tester et décharger en toute sécurité des condensateurs haute tension

Les condensateurs haute tension peuvent stocker une énergie dangereuse même après la coupure de l'alimentation, il est donc essentiel de procéder à des tests, décharges, manipulations et vérifications en toute sécurité. Cet article explique les étapes de test des condensateurs, la fonction de la résistance de décharge, les outils de décharge, les bâtons de court-circuit, l'EPI, les causes d'explosion, les risques de condensateurs micro-ondes, les types de condensateurs de sécurité, les pratiques de stockage, les règles OSHA et les exigences IEC 60831.

Catalogue

Tester les condensateurs haute tension en toute sécurité

Un condensateur haute tension peut retenir une charge électrique dangereuse même après que l'alimentation a été coupée. Parce que l'énergie stockée peut rester à l'intérieur du condensateur pendant plusieurs minutes, voire plus longtemps, il ne faut jamais supposer que le composant est sûr à toucher immédiatement après la coupure de l'alimentation.

Avant qu'un contrôle ou une mesure ne commence, le condensateur doit être entièrement déchargé. Après le processus de décharge, un voltmètre doit être connecté aux bornes pour vérifier que la tension restante est de 0 V ou à un niveau sûr. Cette étape de vérification est importante car un condensateur peut parfois regagner une petite quantité de tension en raison de l'absorption diélectrique, surtout dans les unités haute tension de grande taille.

Ignorer cette étape peut entraîner un choc électrique, un arc de décharge, des dommages aux équipements ou des blessures graves.

Isoler le condensateur avant le test

Une fois le condensateur déchargé et vérifié comme sûr, il doit être déconnecté du circuit chaque fois que cela est possible. Tester un condensateur tout en restant connecté peut produire des lectures trompeuses, car les résistances, semi-conducteurs et autres condensateurs à proximité peuvent influencer la mesure.

Retirer le condensateur permet au multimètre d'évaluer le composant lui-même plutôt que le circuit environnant. Cela fournit une indication plus précise de son état réel.

Avant de déconnecter le composant, il est bon de marquer les emplacements de câblage ou de prendre une photo de référence. Cela aide à éviter les erreurs de câblage lors de la réinstallation.

Mesurer la valeur de capacité

Après que le condensateur a été isolé, réglez le multimètre sur la fonction de mesure de capacité. Connectez les sondes de test en toute sécurité aux bornes du condensateur et attendez que la lecture se stabilise. Les grands condensateurs peuvent nécessiter quelques secondes avant qu'une valeur finale n'apparaisse à l'écran.

La capacité mesurée doit ensuite être comparée à la valeur nominale imprimée sur le boîtier du condensateur. La plupart des condensateurs sont fabriqués avec une plage de tolérance spécifiée, donc une petite variation par rapport à la valeur nominale est normale.

Lors du processus de mesure, évitez de toucher les bornes exposées ou les parties conductrices des sondes. Même après décharge, des pratiques de manipulation sûres doivent être maintenues tout au long du test.

Procédure de Test de Condensateur Haute Tension Étape par Étape

Une procédure de test sûre suit généralement ces étapes :

• Déchargez complètement le condensateur.

• Vérifiez la décharge à l'aide d'un voltmètre.

• Déconnectez le condensateur du circuit.

• Réglez le multimètre sur le mode capacité.

• Connectez les sondes aux bornes du condensateur.

• Attendez que la lecture se stabilise.

• Comparez la valeur mesurée avec la capacité nominale.

Suivre les étapes dans le bon ordre contribue à réduire le risque et améliore la précision de la mesure.

Évaluation des Résultats du Test

Une lecture de capacité qui se situe dans la tolérance spécifiée par le fabricant indique généralement que le condensateur fonctionne normalement.

Une lecture qui est nettement inférieure à la valeur nominale peut indiquer un vieillissement du condensateur, une détérioration diélectrique ou des dommages internes. Une lecture anormalement élevée, une mesure instable ou un affichage fluctuant peuvent indiquer un courant de fuite, une contamination par l'humidité, une défaillance interne ou une panne de composant.

La mesure de capacité seule peut ne pas révéler chaque défaut. Dans des applications critiques, des tests supplémentaires tels que la résistance d'isolement, le courant de fuite ou les tests de résistance série équivalente (ESR) peuvent également être nécessaires.

Tout au long du processus de test, des outils isolés, des gants à tension nominale et des équipements de protection individuelle appropriés (EPI) doivent être utilisés chaque fois que des condensateurs haute tension sont manipulés.

Fonction de Sécurité du Résistor de Décharge du Condensateur

Un condensateur peut continuer à stocker de l'énergie électrique même après que l'alimentation a été éteinte. Dans les circuits haute tension, cette charge stockée peut rester à un niveau dangereux et créer un risque d'électrocution lors de l'inspection, de l'entretien ou de la réparation.

Un résistor de décharge est installé pour réduire ce risque. Son but est de décharger automatiquement le condensateur après que l'alimentation est coupée, abaissant la tension à un niveau plus sûr sans nécessiter d'intervention manuelle.

Sans chemin de décharge, un condensateur peut rester chargé longtemps après que l'équipement a été éteint. Cela est particulièrement important dans les alimentations, les entraînements de moteur et d'autres systèmes haute tension où les condensateurs peuvent stocker une quantité significative d'énergie.

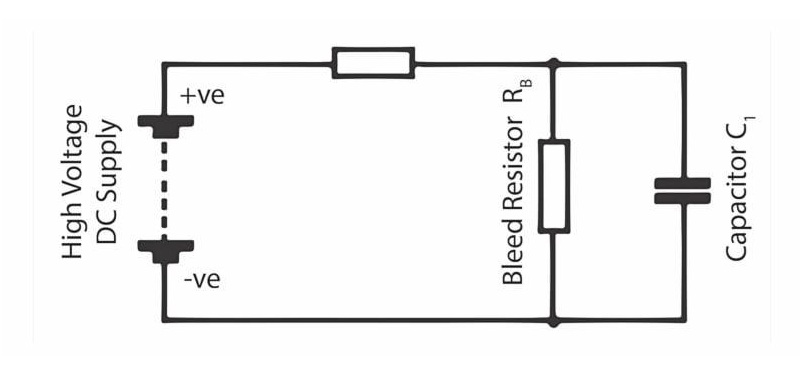

Comment un Résistor de Décharge Fonctionne

Un résistor de décharge est connecté en parallèle avec le condensateur. Pendant le fonctionnement normal, seule une petite quantité de courant circule à travers le résistor, permettant au circuit de fonctionner normalement avec une perte de puissance minimale.

Lorsque l'alimentation est déconnectée, le condensateur commence à libérer son énergie stockée à travers le résistor. Au lieu de se décharger brusquement, la tension diminue progressivement avec le temps. Cette décharge contrôlée aide à réduire le risque d'électrocution et empêche une libération d'énergie soudaine qui pourrait endommager des composants.

À mesure que la tension du condensateur tombe, le courant de décharge diminue également jusqu'à ce que la tension restante atteigne un niveau sûr.

Sélectionner la Valeur Correcte du Résistor

La valeur de résistance joue un rôle majeur à la fois dans la sécurité et la performance du circuit. Un résistor avec une valeur de résistance très faible peut décharger le condensateur rapidement, mais il peut également augmenter la consommation d'énergie et générer de la chaleur inutile pendant le fonctionnement normal.

Un résistor avec une valeur de résistance très élevée réduit la perte de puissance mais peut laisser le condensateur chargé pendant une période prolongée après l'arrêt. Cela peut créer un problème de sécurité lorsque l'équipement est entretenu peu après la coupure de l'alimentation.

Le résistor doit donc être choisi pour fournir un équilibre entre le temps de décharge sûr, la perte de puissance et l'efficacité du circuit. L'objectif est de réduire la tension du condensateur à un niveau sûr dans un délai raisonnable tout en maintenant un fonctionnement normal du système.

Inspection du Résistor de Décharge lors de la Maintenance

Un résistor de décharge ne doit pas être supposé fonctionner correctement tout au long de la vie de l'équipement. La chaleur, le vieillissement, les vibrations et le stress électrique peuvent provoquer une dérive de la valeur du résistor ou une défaillance complète.

Lors de la maintenance, inspectez le résistor pour détecter des signes de décoloration, de fissures, de surchauffe, de connexions lâches ou de dommages physiques. Toute détérioration visible peut indiquer que le résistor ne peut plus décharger le condensateur comme prévu.

Même lorsqu'un résistor de décharge est installé, la tension du condensateur doit toujours être vérifiée avant de manipuler le circuit.

Vérification de la Tension Sûre Avant de Toucher le Condensateur

Un résistor de décharge fournit un chemin de décharge automatique, mais il ne doit jamais être le seul moyen de sécurité. Avant de toucher les bornes du condensateur, de connecter des équipements de test ou de commencer des travaux de maintenance, utilisez un voltmètre pour mesurer la tension à travers le condensateur.

Une lecture sûre confirme que la charge stockée a été supprimée. Cette étape de vérification finale est importante car un résistor défaillant, une mauvaise connexion ou un circuit endommagé peuvent laisser le condensateur sous tension même lorsque l'équipement semble être éteint.

Pour cette raison, vérifiez toujours la tension du condensateur avec un compteur plutôt que de vous fier uniquement au résistor de décharge.

Que se passe-t-il si vous touchez un condensateur chargé ?

Un condensateur chargé stocke de l'énergie électrique et peut libérer cette énergie instantanément lorsqu'un chemin conducteur est créé. Un contact avec les bornes, les conducteurs exposés ou les parties du circuit connectées peut permettre au courant de circuler à travers le corps, entraînant un choc électrique.

La gravité du choc dépend de plusieurs facteurs, y compris la tension du condensateur, l'énergie stockée, le courant de décharge, la durée du contact et le chemin du courant à travers le corps. Une tension plus élevée et une énergie stockée plus importante augmentent généralement le risque de blessures graves.

Parce qu'un condensateur peut rester chargé après le retrait de l'alimentation, il ne faut jamais supposer qu'il est sûr simplement parce que l'équipement est éteint.

Effets immédiats du contact

Lorsqu'un condensateur chargé est touché, l'énergie stockée peut se décharger en une fraction de seconde. La sensation est souvent soudaine et inattendue car la libération d'énergie se produit presque instantanément au contact.

À des niveaux de tension plus faibles, la décharge peut causer un choc douloureux, une sensation de picotement, des contractions musculaires, ou de légères brûlures cutanées. Même lorsque la blessure semble petite, la réaction soudaine peut amener une personne à se retirer rapidement, perdre l'équilibre ou heurter l'équipement à proximité.

À mesure que la tension et l'énergie stockée augmentent, les effets deviennent plus graves. De fortes contractions musculaires peuvent rendre difficile le relâchement volontaire du conducteur. Des brûlures profondes, des lésions nerveuses et des blessures tissulaires peuvent se produire aux points où le courant entre et sort du corps.

Risques associés aux condensateurs haute tension

Les condensateurs haute tension présentent un danger beaucoup plus grand car ils peuvent libérer une grande quantité d'énergie en très peu de temps. Un contact avec ces condensateurs peut provoquer de graves brûlures, des contractions musculaires intenses, des difficultés respiratoires et des perturbations de l'activité électrique normale du cœur.

Si le courant passe par la zone thoracique, le risque devient considérablement plus sérieux. Dans certaines conditions, la décharge peut déclencher des anomalies du rythme cardiaque, une fibrillation ventriculaire ou un arrêt cardiaque. Ces effets peuvent se produire même lorsqu'il y a peu de blessures externes visibles.

Le danger ne se limite pas au choc électrique lui-même. La force de la réaction peut entraîner des chutes d'échelles, des blessures par impact ou des contacts accidentels avec d'autres équipements sous tension à proximité.

Pourquoi même les petits condensateurs ne doivent pas être ignorés

Beaucoup de gens associent les dangers électriques uniquement à de grands condensateurs industriels, mais des condensateurs plus petits peuvent également stocker suffisamment d'énergie pour causer des blessures. En fonction de la tension et de la valeur de capacité, un composant apparemment petit peut quand même produire un choc douloureux ou endommager un équipement sensible s'il se décharge de manière inattendue.

La taille physique d'un condensateur n'indique pas toujours combien d'énergie il contient. Pour cette raison, chaque condensateur doit être traité avec précaution jusqu'à ce que sa tension ait été vérifiée.

Pratique sûre avant de manipuler un condensateur

Avant de toucher les bornes du condensateur, de connecter un équipement de test ou de commencer des travaux de maintenance, le condensateur doit être déchargé correctement en utilisant une méthode de décharge appropriée. Après la décharge, la tension restante doit être mesurée avec un voltmètre pour confirmer que le condensateur a atteint un niveau sûr.

Cette étape de vérification est importante car certains condensateurs peuvent conserver une charge résiduelle ou récupérer une petite quantité de tension après la décharge. Jusqu'à ce qu'un compteur confirme que la tension a été réduite à une valeur sûre, le condensateur doit toujours être considéré comme sous tension et potentiellement dangereux.

Causes d'explosion des condensateurs haute tension

Les condensateurs haute tension sont conçus pour fonctionner dans des limites électriques et environnementales spécifiques. Lorsque ces limites sont dépassées, une chaleur excessive, une pression ou un stress électrique peuvent se développer à l'intérieur du composant. Si les matériaux internes ne peuvent plus supporter ces conditions, le condensateur peut se rompre, ventiler, prendre feu ou exploser.

Bien que les explosions de condensateurs soient relativement rares, les conséquences peuvent être graves. Un condensateur défaillant peut libérer des gaz chauds, des fragments métalliques, de l'électrolyte, ou des matériaux en combustion dans la zone environnante. Comprendre les causes courantes de défaillance peut aider à réduire le risque de dommages matériels et de blessures personnelles.

Causes électriques de défaillance

Le stress électrique est l'une des causes les plus courantes de défaillance des condensateurs. Appliquer une tension supérieure à la valeur nominale du condensateur peut provoquer une défaillance diélectrique. Le matériau diélectrique est conçu pour résister à un champ électrique spécifique, et dépasser cette limite peut affaiblir l'isolation, augmenter le courant de fuite et créer un chauffage localisé. Dans les cas graves, le diélectrique peut complètement échouer, entraînant un court-circuit interne et une montée rapide de la pression à l'intérieur du condensateur.

Une polarité incorrecte est une autre cause majeure de défaillance, en particulier dans les condensateurs électrolytiques. Ces condensateurs sont polarisés et doivent être connectés selon les bornes positives et négatives marquées. Une polarité inversée peut déclencher des réactions chimiques à l'intérieur du condensateur, provoquant la génération de gaz et augmentant la pression interne. À mesure que la pression augmente, le condensateur peut gonfler, se ventiler ou se rompre.

Utiliser un condensateur mal spécifié peut créer des problèmes similaires. Un condensateur avec une cote de tension insuffisante, une cote de température, une capacité de courant de ondulation, ou un type de construction inapproprié peut fonctionner au-delà de ses limites prévues. Par exemple, un condensateur basse tension installé dans un circuit haute tension peut subir une défaillance diélectrique, tandis qu'un condensateur non conçu pour des courants de ondulation élevés peut surchauffer pendant son fonctionnement.

Pour réduire le risque de défaillance électrique, le condensateur doit être sélectionné en fonction de la tension de fonctionnement du circuit, du courant, de la fréquence, de la température et des conditions environnementales.

Vieillissement thermique et défauts internes

La température a une grande influence sur la fiabilité et la durée de vie des condensateurs. Une chaleur excessive peut provenir de l'environnement environnant, de composants d'alimentation à proximité, d'une mauvaise ventilation, ou de courants de ondulation élevés circulant à travers le condensateur. À mesure que la température augmente, les pertes internes augmentent et les matériaux d'isolation commencent à se détériorer plus rapidement.

Une exposition prolongée à des températures élevées peut affaiblir le diélectrique, accélérer la dégradation chimique et augmenter la probabilité de courts-circuits internes. Au fil du temps, ces effets peuvent entraîner la génération de gaz, une accumulation de pression, et finalement une défaillance du condensateur.

Le vieillissement naturel contribue également à la détérioration des condensateurs. Les cycles de charge et décharge répétés, les longues heures de fonctionnement et le stress électrique continu réduisent progressivement la résistance à l'isolement et la fiabilité globale. À mesure que les matériaux internes vieillissent, la probabilité de développer des défauts augmente.

Les défauts de fabrication peuvent créer des risques supplémentaires. De petites imperfections à l'intérieur du condensateur peuvent rester non détectées pendant le fonctionnement normal, mais peuvent devenir des points faibles sous stress électrique ou thermique. À mesure que ces défauts se développent, ils peuvent finalement entraîner une défaillance catastrophique.

Maintenir un refroidissement approprié, fournir un flux d'air adéquat et remplacer les condensateurs vieillissants à des intervalles appropriés peut contribuer à réduire la probabilité de défaillances thermiques et liées à l'âge.

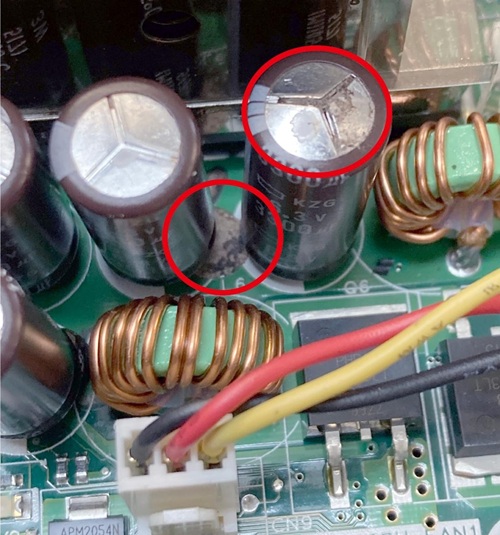

Signes d'avertissement avant défaillance

Les condensateurs montrent souvent des signes d'avertissement visibles avant qu'une défaillance majeure ne se produise. Une inspection régulière peut aider à identifier la détérioration avant qu'elle ne se développe en un risque de rupture, d'incendie ou d'explosion.

Les signes d'avertissement courants incluent :

• Gonflement ou boursouflure du boîtier du condensateur

• Fuite d'électrolyte autour des joints ou des bornes

• Fissures dans le boîtier ou l'isolation

• Décoloration causée par une surchauffe

• Corrosion sur les bornes ou les surfaces externes

• Vannes de sécurité endommagées ou déformées

• Odeurs inhabituelles provenant du composant

L'une de ces conditions peut indiquer des dommages internes, une surchauffe, une défaillance de l'isolation ou une accumulation de pression. Un condensateur montrant des signes de détérioration ne devrait pas continuer à fonctionner sans évaluation.

Remplacer les condensateurs endommagés ou vieillissants avant une défaillance complète contribue à améliorer la fiabilité du système et réduit le risque de dommages aux équipements, d'incendie ou d'explosion.

Méthodes de décharge des condensateurs

Un condensateur haute tension peut conserver une charge électrique dangereuse longtemps après que l'alimentation a été coupée. Avant d'effectuer une inspection, des tests, un dépannage ou un entretien, l'énergie stockée doit être éliminée en toute sécurité.

Un outil de décharge de condensateur est conçu à cet effet. Contrairement à la mise en court-circuit directe des bornes, un outil de décharge contrôle la libération de l'énergie stockée en limitant le courant de décharge. Cela aide à prévenir les étincelles, la formation d'arc, les dommages aux bornes et le stress inutile sur le condensateur et les composants environnants.

Connecter directement les bornes avec un fil ou un objet métallique n'est pas recommandé car la libération soudaine d'énergie peut endommager les équipements et créer un risque sérieux pour la sécurité.

Sélectionner le bon outil de décharge

L'outil de décharge doit être correctement évalué pour le condensateur à entretenir. Utiliser un outil avec une tension ou des notes d'isolation inappropriées peut créer des risques supplémentaires et peut empêcher le condensateur de se décharger correctement.

Plusieurs facteurs doivent être pris en compte lors de la sélection d'un outil de décharge :

• La tension nominale doit dépasser la tension de fonctionnement maximale du condensateur.

• La résistance de décharge doit être adaptée à la capacité et à l'énergie stockée du condensateur.

• Les poignées, câbles et connecteurs doivent avoir une isolation conçue pour des applications haute tension.

• Un indicateur de tension intégré ou un indicateur d'état de décharge peut fournir une confirmation supplémentaire pendant le processus de décharge.

Utiliser un outil de décharge correctement évalué aide à garantir que l'énergie stockée est éliminée de manière contrôlée et prévisible.

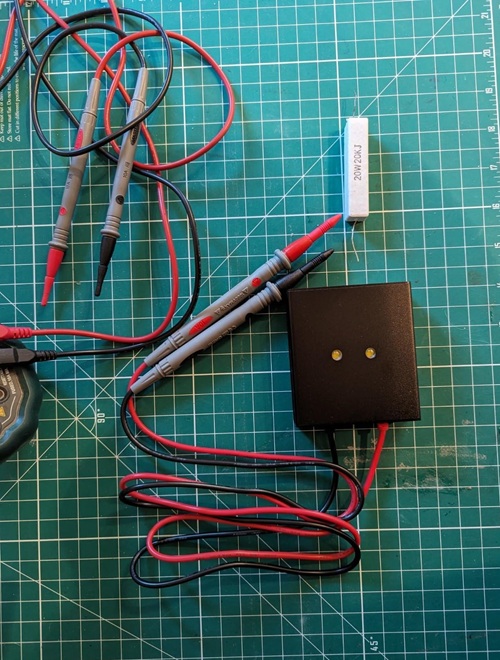

Procédure de décharge en toute sécurité

Avant de commencer le processus de décharge, isoler complètement l'équipement de toutes les sources d'alimentation. Éteignez le système, déconnectez l'alimentation entrante et suivez les procédures de verrouillage et d'étiquetage applicables. Même après la suppression de l'alimentation, le condensateur doit toujours être traité comme complètement chargé.

Inspectez le condensateur, le câblage et la zone environnante à la recherche d'une isolation endommagée, de conducteurs exposés, de connexions lâches ou de signes de défaillance du condensateur. Identifier les dangers potentiels à l'avance aide à réduire les risques pendant la procédure de décharge.

Après avoir confirmé que le système est isolé, connectez l'outil de décharge aux bornes du condensateur. Assurez-vous que la connexion est sécurisée et reste en place tout au long du processus. L'énergie stockée commencera à circuler à travers la résistance interne de l'outil, entraînant une diminution progressive de la tension du condensateur plutôt que instantanément.

Si l'outil de décharge comprend un indicateur de tension, surveillez-le jusqu'à ce que la tension affichée atteigne un niveau sûr. Les condensateurs plus grands peuvent nécessiter plus de temps car ils peuvent stocker une quantité significative d'énergie.

Une fois le processus de décharge terminé, utilisez un multimètre correctement évalué pour mesurer la tension directement aux bornes du condensateur. Confirmez que la tension restante est de 0 V ou dans la limite de sécurité spécifiée pour l'équipement.

Cette étape de vérification est essentielle car des connexions lâches, des outils de décharge endommagés, des chemins de décharge défaillants ou des valeurs de résistance incorrectes peuvent laisser une tension résiduelle à l'intérieur du condensateur. Un condensateur ne doit jamais être considéré comme sûr tant que la tension n'a pas été mesurée et confirmée.

Manipulation sûre après décharge

Après avoir vérifié que le condensateur a atteint un niveau de tension sûr, il peut être manipulé plus en toute sécurité pour des tests, de l'inspection, du remplacement ou de l'entretien. Même à ce stade, des outils isolés et des équipements de protection individuelle appropriés doivent continuer à être utilisés.

Certains grands condensateurs peuvent connaître une absorption diélectrique, provoquant une petite quantité de tension à réapparaître après la décharge. Si les travaux d'entretien sont retardés, la tension doit être vérifiée à nouveau avant de manipuler le composant.

L'approche la plus sûre est de suivre la même procédure à chaque fois : isoler la source d'alimentation, décharger le condensateur à l'aide d'un outil approprié, vérifier la tension avec un multimètre, et alors seulement commencer le travail.

Utiliser les bâtons de court-circuitage de condensateur en toute sécurité

Les bâtons de court-circuitage de condensateur, également connus sous le nom de bâtons de décharge ou de bâtons de mise à la terre, sont couramment utilisés pour décharger de grands condensateurs haute tension trouvés dans les sous-stations, les équipements industriels, les systèmes de distribution d'énergie et les banques de condensateurs. Ces outils fournissent un chemin de décharge sûr tout en permettant au personnel de rester à une distance plus sûre des composants sous tension.

Parce que les grands condensateurs peuvent stocker des quantités significatives d'énergie, l'utilisation appropriée d'un bâton de court-circuit est essentielle avant de commencer les activités d'inspection, de test ou de maintenance.

Objectif et composants

Le principal objectif d'un bâton de court-circuit de condensateur est de transférer en toute sécurité l'énergie électrique stockée d'un condensateur à la terre. L'outil fournit un chemin de décharge contrôlé tout en aidant à réduire le risque de contact accidentel avec des conducteurs sous tension.

Un bâton de court-circuit typique se compose de trois composants principaux :

• Un long poteau isolé qui permet de travailler à une distance sûre.

• Une pince de mise à la terre qui se connecte à une mise à la terre approuvée.

• Une tête de décharge conductrice qui entre en contact avec les bornes du condensateur.

Le poteau isolé aide à maintenir la séparation des tensions dangereuses, tandis que la pince de mise à la terre et la tête de décharge créent un chemin pour l'énergie stockée à se dissiper en toute sécurité. Avant utilisation, tous les composants doivent être inspectés pour détecter des fissures, des contaminations, de la corrosion, des connexions lâches ou d'autres signes de dommage.

Procédure étape par étape du bâton de court-circuit

Avant d'utiliser une canne de court-circuit, dé-énergisez l'équipement et vérifiez que toutes les sources d'alimentation ont été isolées. Inspectez la banque de condensateurs, le câblage et l'équipement environnant à la recherche d'une isolation endommagée, de conducteurs desserrés, de surchauffe ou d'autres conditions dangereuses.

Inspectez également la canne de court-circuit. Vérifiez que le mât isolé est propre et non endommagé et que le câble de mise à la terre et le collier sont solidement attachés.

Le collier de mise à la terre doit toujours être connecté en premier. Attachez-le à un point de mise à la terre vérifié ou à une terre approuvée avant d'approcher des bornes du condensateur. Une connexion de mise à la terre fiable est nécessaire car elle fournit le chemin de décharge pour l'énergie stockée.

Une fois la connexion de mise à la terre établie, amenez soigneusement la tête de décharge en contact avec la borne du condensateur. Selon la configuration du condensateur, plusieurs bornes peuvent devoir être contactées pour éliminer complètement la charge stockée.

Lorsque la tête de décharge entre en contact, l'énergie stockée commence à circuler à travers le chemin de mise à la terre. Dans les systèmes contenant de grandes quantités d'énergie stockée, une étincelle visible ou un son de décharge audible peut se produire. Maintenez le contact assez longtemps pour permettre à la tension de diminuer complètement.

Après la procédure de décharge, retirez la canne de court-circuit et utilisez un multimètre pour mesurer la tension directement aux bornes du condensateur. Confirmez que la tension restante est de 0 V ou dans la limite de sécurité spécifiée.

La vérification de la tension reste essentielle car des connexions de mise à la terre endommagées, des défauts d'équipement ou une décharge incomplète peuvent laisser une charge résiduelle à l'intérieur du condensateur.

Considérations de sécurité importantes

Une canne de court-circuit est un outil de décharge important, mais elle ne doit jamais être la seule méthode utilisée pour déterminer si un condensateur est sûr. La mesure de la tension avec un appareil correctement classé doit toujours être effectuée après le processus de décharge.

Les grands condensateurs peuvent également développer une petite récupération de tension en raison de l'absorption diélectrique. S'il y a un délai entre la décharge et l'entretien, la tension doit être vérifiée à nouveau avant de toucher le composant.

Une séquence de sécurité cohérente aide à réduire les risques : dé-énergisez l'équipement, connectez le collier de mise à la terre, déchargez le condensateur, vérifiez la tension, puis commencez les activités de maintenance. Suivre la même procédure chaque fois aide à améliorer la sécurité et à réduire la probabilité de contact accidentel avec l'énergie stockée.

Équipement de protection individuelle (EPI)

Travailler avec des condensateurs haute tension expose le personnel à des dangers tels que l'électrocution, l'arc électrique, les brûlures, les étincelles et les débris volants dus à une défaillance de composant. Même après que l'alimentation a été coupée, les condensateurs peuvent conserver suffisamment d'énergie stockée pour causer des blessures graves si les précautions appropriées ne sont pas suivies.

L'équipement de protection individuelle (EPI) offre une couche de protection supplémentaire lors des inspections, des tests, des procédures de décharge, de l'installation et de la maintenance. Bien que l'EPI ne puisse pas éliminer les dangers électriques, il peut réduire considérablement la gravité des blessures lorsqu'il est utilisé avec des procédures de sécurité appropriées.

Exigences essentielles en matière d'EPI

Plusieurs types d'EPI sont couramment requis lors du travail avec des condensateurs haute tension. Chaque article remplit une fonction protectrice spécifique et doit être sélectionné en fonction du niveau de tension, du niveau d'énergie et de l'environnement de travail.

Des gants isolés aident à prévenir le passage du courant électrique à travers les mains en cas de contact accidentel. Les gants doivent être classés pour la tension de l'équipement et inspectés régulièrement pour détecter des coupures, des perforations, des fissures, des abrasions ou des signes de vieillissement. Des gants de protection en cuir sont souvent portés par-dessus des gants isolés pour réduire les dommages mécaniques.

La protection des yeux et du visage est importante car les défauts électriques peuvent produire des étincelles, des particules fondantes et des débris volants. Des lunettes de sécurité offrent une protection de base, tandis que des visières offrent une couverture supplémentaire dans les zones où des dangers d'arc électrique ou de rupture de condensateur sont possibles.

Des vêtements résistants aux flammes (FR) aident à réduire les blessures par brûlures lors des défauts électriques. Ces vêtements sont conçus pour résister à l'ignition et limiter le transfert de chaleur vers la peau. Les vêtements doivent couvrir entièrement les zones exposées et rester dépourvus d'usure excessive ou de contamination.

Des outils isolés réduisent la probabilité de contact accidentel avec des conducteurs sous tension. L'isolation des outils doit être inspectée régulièrement et tout outil endommagé doit être retiré du service immédiatement.

Des chaussures de sécurité diélectriques aident à réduire la possibilité que le courant passe à travers le corps vers la terre. Cette protection est particulièrement importante dans les sous-stations, les installations industrielles, les salles électriques et d'autres environnements haute tension.

Inspection et maintenance des EPI

L'équipement de protection doit être inspecté avant chaque tâche. Une brève inspection peut identifier des dommages qui peuvent compromettre la sécurité lors des travaux électriques.

Les gants doivent être vérifiés pour détecter des défauts physiques et de la détérioration. Les lunettes de sécurité et les visières doivent être examinées pour détecter des fissures, des rayures ou des dommages qui pourraient affecter la visibilité ou la protection. Les vêtements résistants aux flammes doivent être inspectés pour détecter des déchirures, des marques de brûlure, de la contamination ou une usure excessive. Les outils isolés et les chaussures de sécurité doivent également être vérifiés pour s'assurer qu'ils restent en bon état.

Tout EPI qui montre des signes de détérioration doit être remplacé immédiatement. Compter sur des équipements de protection endommagés peut créer un faux sentiment de sécurité tout en laissant le personnel exposé à des risques électriques.

EPI dans un programme de sécurité complet

L'EPI ne doit jamais être considéré comme un substitut aux pratiques de travail sûres. Avant de commencer le travail, l'équipement doit être désénergisé, les condensateurs doivent être correctement déchargés et la tension doit être vérifiée à l'aide d'un appareil de mesure approprié.

L'approche la plus sûre combine EPI, procédures de verrouillage et d'étiquetage, vérification de la tension, méthodes de décharge et pratiques de sécurité électrique établies. Utiliser ces mesures de protection ensemble aide à réduire le risque global associé à la manipulation de condensateurs de haute tension.

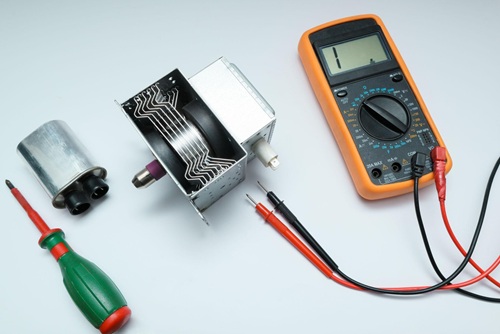

Précautions de sécurité pour les condensateurs à micro-ondes

Les micro-ondes contiennent un condensateur de haute tension qui fait partie du circuit d'alimentation du magnétron. Ce condensateur peut conserver une charge électrique dangereuse même après que le micro-ondes a été débranché de la prise murale.

Contrairement à de nombreux composants ménagers qui deviennent sûrs peu après la suppression de l'alimentation, un condensateur de micro-ondes peut rester électrisé pendant une période considérable. Le contact avec les bornes du condensateur ou d'autres composants de haute tension peut entraîner un choc électrique sévère. Pour cette raison, chaque condensateur de micro-ondes doit être traité comme électrisé jusqu'à ce que des procédures appropriées de décharge et de vérification de la tension aient été complétées.

Pourquoi les condensateurs à micro-ondes sont dangereux

Les condensateurs à micro-ondes fonctionnent à des niveaux de haute tension et sont capables de stocker des quantités significatives d'énergie électrique. Même lorsque l'appareil est déconnecté de la source d'alimentation, la charge stockée peut rester à l'intérieur du condensateur.

Le danger ne se limite pas au condensateur lui-même. D'autres composants au sein du circuit haute tension du micro-ondes peuvent également présenter des risques électriques. En raison de la combinaison de haute tension et d'énergie stockée, un entretien incorrect peut entraîner des blessures graves voire la mort.

Procédure de décharge et de vérification sûres

Avant d'ouvrir le boîtier du micro-ondes, débranchez le cordon d'alimentation de la prise électrique. Cela supprime la source d'alimentation externe et empêche une energisation accidentelle pendant l'entretien.

Après avoir débranché le micro-ondes, attendez plusieurs minutes avant d'accéder aux composants internes. Bien que certaines charges stockées puissent diminuer pendant ce temps, la période d'attente ne doit jamais être considérée comme une méthode de décharge complète.

Localisez le condensateur haute tension et identifiez ses bornes. À l'aide d'un outil de décharge correctement classé, créez un chemin de décharge contrôlé à travers les bornes et laissez le temps nécessaire à l'énergie stockée de se dissiper. Le contact direct avec les bornes du condensateur doit être évité tout au long de la procédure.

Une fois le processus de décharge terminé, utilisez un multimètre réglé sur la plage de tension appropriée et mesurez directement à travers les bornes du condensateur. Confirmez que la tension est tombée à 0 V ou à un autre niveau de sécurité spécifié.

La vérification de la tension est essentielle car des outils de décharge endommagés, des connexions défectueuses ou des défauts du condensateur peuvent laisser une charge résiduelle à l'intérieur du composant. Un condensateur de micro-ondes ne doit jamais être considéré comme sûr tant que la tension n'a pas été mesurée et confirmée.

Pratiques de sécurité supplémentaires

Lorsque vous travaillez à l'intérieur d'un micro-ondes, la règle de la main unique peut fournir un niveau de protection supplémentaire. Dans la mesure du possible, gardez une main éloignée des surfaces conductrices et des composants électriques internes. Cette pratique aide à réduire la possibilité de créer un chemin de courant à travers la poitrine si un contact accidentel se produit.

La zone de travail doit rester propre, sèche et exempte d'objets conducteurs inutiles. Les bagues, montres, bijoux et autres accessoires métalliques doivent être retirés avant de commencer l'entretien. Les outils isolés doivent être inspectés avant utilisation, et un éclairage adéquat doit être disponible pour identifier clairement le câblage et les composants haute tension.

Étant donné que les circuits haute tension des micro-ondes présentent des dangers significatifs, l'entretien ne doit être effectué que par des personnes qui comprennent les procédures de décharge des condensateurs, les pratiques de test de tension et les principes de sécurité électrique. Suivre un processus cohérent de débranchement de l'unité, de décharge du condensateur, de vérification de la tension, puis de commencer le travail d'entretien aide à réduire les risques et à améliorer la sécurité.

Capacitors de sécurité X et Y expliqués

Les équipements électroniques connectés directement au secteur électrique sont exposés à des surtensions, du bruit électrique et des conditions de défaut que les condensateurs standard ne peuvent pas gérer en toute sécurité. Pour remédier à ces conditions, des condensateurs de sécurité spécialisés sont utilisés dans les circuits alimentés par le secteur.

Contrairement aux condensateurs ordinaires, les condensateurs de sécurité sont conçus et testés pour répondre à des exigences de sécurité strictes. Leur construction leur permet de fonctionner de manière fiable dans des conditions normales tout en offrant des caractéristiques de défaillance prévisibles qui aident à réduire le risque de choc électrique, d'incendie et de dommages matériels.

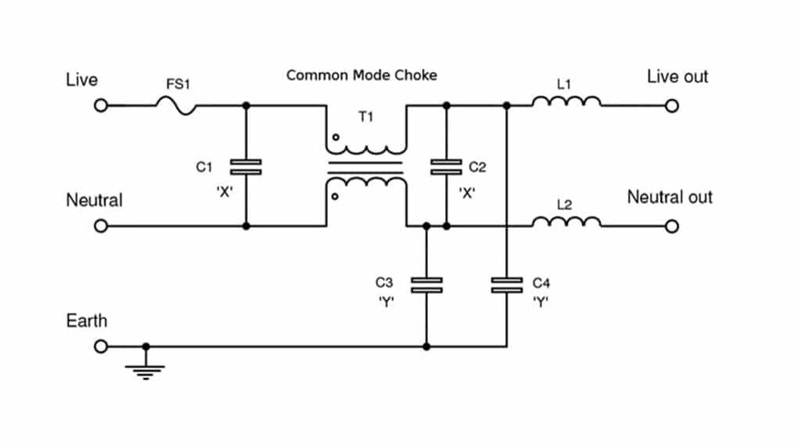

Comprendre la différence entre les condensateurs X et Y

Les condensateurs de sécurité sont généralement divisés en deux catégories : les condensateurs X et les condensateurs Y. Bien que les deux soient utilisés pour la suppression des interférences électromagnétiques (EMI), ils ont des fonctions différentes et sont installés à des emplacements différents dans le circuit.

Les condensateurs X sont connectés entre les conducteurs de phase (actif) et neutre. Leur objectif principal est de supprimer le bruit en mode différentiel qui apparaît à travers les lignes d'alimentation. Ils aident à réduire les interférences générées par les appareils de commutation, les moteurs et d'autres charges électriques.

Les condensateurs Y sont connectés entre la ligne et la terre, le neutre et la terre, ou entre certaines parties conductrices et le châssis de l'équipement. Leur objectif principal est de supprimer le bruit en mode commun. Comme ces condensateurs sont connectés à des structures mises à la terre accessibles, ils doivent répondre à des exigences d'isolation et de sécurité plus strictes.

Le comportement de défaillance des deux types de condensateurs diffère également. Les condensateurs X sont conçus pour résister aux contraintes liées au secteur tout en minimisant le risque d'incendie. Les condensateurs Y sont conçus pour minimiser la possibilité d'un courant dangereux atteignant des parties métalliques exposées en cas de défaut.

Choisir le bon condensateur de sécurité

Bien que les condensateurs X et Y puissent sembler similaires, ils ne sont pas interchangeables. Chaque type est conçu pour un emplacement spécifique et une fonction de sécurité au sein du circuit.

Installer un condensateur X là où un condensateur Y est requis peut réduire la protection contre les chocs électriques. À l'inverse, remplacer un condensateur X par un condensateur Y peut augmenter les coûts et altérer les performances du circuit sans fournir la fonctionnalité prévue.

Lors du remplacement d'un condensateur de sécurité, le remplacement doit correspondre au type de condensateur original, à la classification de sécurité, à la tension nominale et aux exigences d'application.

Pourquoi les condensateurs standard ne peuvent pas remplacer les condensateurs de sécurité

Les condensateurs standards ne doivent jamais être substitués aux condensateurs de sécurité X ou Y dans les équipements alimentés par le secteur. Les condensateurs ordinaires ne sont pas conçus pour résister aux surtensions, aux exigences d'isolation et aux conditions de défaut couramment rencontrées dans les systèmes d'alimentation AC.

Les condensateurs de sécurité subissent des tests spécialisés pour vérifier leur comportement dans des conditions de fonctionnement anormales. Ces tests aident à garantir des performances prévisibles lorsqu'ils sont exposés à des surtensions, à un stress électrique et à un fonctionnement à long terme.

Utiliser le bon condensateur de sécurité aide à maintenir la sécurité électrique, la conformité réglementaire, les performances de suppression de bruit et la fiabilité à long terme des équipements.

Stockage sûr des condensateurs

Un stockage approprié aide à maintenir la sécurité, les performances et la fiabilité des condensateurs haute tension. Les conditions environnementales peuvent affecter progressivement les matériaux internes même lorsque le condensateur n'est pas en service.

L'exposition à la chaleur, à l'humidité, à la contamination ou à des dommages physiques peut accélérer le vieillissement, réduire les performances électriques et augmenter la probabilité de défaillance lorsque le condensateur est finalement remis en service.

Exigences de stockage environnemental

Les condensateurs haute tension doivent être stockés dans un environnement propre, sec et à température contrôlée. Des conditions de stockage stables aident à protéger les matériaux diélectriques, les systèmes d'isolation, les bornes et les composants internes contre un stress inutile.

Une chaleur excessive peut accélérer la dégradation chimique et raccourcir la durée de vie. Une humidité élevée peut contribuer à la corrosion, à l'intrusion d'humidité et à la détérioration de l'isolation. La poussière, la saleté, l'huile et les contaminants chimiques peuvent s'accumuler sur les surfaces des condensateurs et créer des chemins conducteurs qui affectent les performances de l'isolation.

Pour un stockage à long terme, la température et l'humidité doivent rester dans les limites spécifiées par le fabricant. Maintenir un environnement propre aide à préserver l'état des condensateurs et minimise le travail de préparation avant l'installation.

Prévenir les risques physiques et électriques

Les condensateurs doivent être protégés contre les impacts, les vibrations et les dommages mécaniques pendant le stockage et le transport. Chaque fois que cela est possible, ils doivent rester dans leur emballage d'origine ou être placés dans des conteneurs de protection appropriés.

Faire tomber des condensateurs, les empiler de manière incorrecte ou placer des objets lourds sur eux peut causer des dommages internes cachés qui peuvent ne pas apparaître avant que le condensateur ne soit mis en service.

Chaque fois que cela est possible, les condensateurs doivent être stockés dans un état complètement déchargé. Avant le stockage, vérifiez que la tension a été réduite à un niveau sûr. Lors des inspections périodiques, la tension peut être vérifiée à nouveau pour confirmer qu'aucune charge inattendue ne reste.

Si un condensateur doit être stocké avec une charge retenue, il doit être clairement étiqueté, isolé de tout accès non autorisé et conservé dans un endroit sécurisé. Les étiquettes d'avertissement doivent identifier la présence d'énergie stockée et toute exigence particulière de manipulation.

Inspection avant retour en service

Avant d'installer un condensateur stocké, effectuez une inspection approfondie à la recherche de signes de dommages, de contamination, de corrosion, de fuites, de gonflement, de boîtiers fissurés ou de détérioration de l'isolation.

Les bornes, le matériel de montage et les surfaces d'isolation doivent également être examinés pour s'assurer que le condensateur reste adapté au fonctionnement. Si une condition anormale est trouvée, le condensateur doit être évalué avant d'être remis en service.

Un stockage approprié, une inspection régulière et une manipulation soigneuse contribuent à garantir que les condensateurs haute tension restent sûrs et fiables tout au long de leur durée de vie.

Exigences de sécurité OSHA

Les condensateurs haute tension peuvent rester dangereux même après la coupure de l'alimentation électrique. En raison de la présence possible d'énergie stockée, des procédures de sécurité au travail sont nécessaires pour protéger le personnel lors des activités d'installation, de test, de maintenance et de réparation.

L'Administration de la sécurité et de la santé au travail (OSHA) propose des exigences de sécurité qui aident à réduire le risque de choc électrique, d'incidents d'arc électrique, de brûlures et de mise sous tension accidentelle.

Procédures de verrouillage et d'étiquetage

Les procédures de verrouillage et d'étiquetage (LOTO) figurent parmi les pratiques de sécurité les plus importantes de l'OSHA. Avant le début de la maintenance, toutes les sources d'énergie connectées à l'équipement doivent être identifiées, isolées et sécurisées.

Après avoir déconnecté l'alimentation, un dispositif de verrouillage doit être installé pour empêcher la reconnexion accidentelle. Une étiquette d'avertissement doit ensuite être attachée pour indiquer que des travaux de maintenance sont en cours et que l'équipement ne doit pas être mis sous tension.

Appliquer des procédures de verrouillage et d'étiquetage avant la décharge ou l'inspection du condensateur aide à prévenir un démarrage inattendu et protège le personnel de l'exposition à l'énergie dangereuse.

Vérification de la décharge et pratiques de travail sûres

La déconnexion de l'alimentation électrique n'élimine pas automatiquement les dangers liés aux condensateurs. L'énergie stockée peut rester à l'intérieur du condensateur longtemps après l'arrêt.

Après que le système a été isolé, les condensateurs doivent être déchargés à l'aide d'une méthode approuvée. La tension restante doit ensuite être mesurée à l'aide d'un mètre correctement classé pour vérifier que l'énergie stockée a été éliminée.

Seuls des outils et équipements classés selon la tension doivent être utilisés lors des tests et de la maintenance. Les outils isolés doivent être inspectés régulièrement et retirés du service en cas de dommages.

Les zones de travail doivent également être clairement contrôlées par l'utilisation de panneaux d'avertissement, de barrières, de zones d'accès restreint et d'autres contrôles de sécurité. Ces mesures aident à empêcher les personnes non autorisées d'entrer dans des zones où des dangers électriques peuvent être présents.

Formation, protection contre les arcs électriques et EPI

Les travaux sur les condensateurs haute tension ne doivent être effectués que par un personnel correctement formé qui comprend les dangers électriques, les procédures de décharge, les exigences de verrouillage et d'étiquetage, les procédures d'intervention d'urgence et le choix de l'EPI.

Les dangers d'arc électrique doivent être évalués avant le début des travaux. Selon le niveau de risque, l'équipement de protection peut inclure des vêtements résistants aux arcs, des gants isolés, des visières, des casques de sécurité et d'autres EPI électriques spécialisés.

Les exigences de l'OSHA sont les plus efficaces lorsqu'elles sont intégrées dans une routine de travail cohérente. Une séquence typique implique de dé-énergiser l'équipement, d'appliquer des procédures de verrouillage et d'étiquetage, de décharger les condensateurs, de vérifier la tension, d'inspecter l'EPI et les outils, puis de commencer les activités de maintenance.

Exigences de sécurité IEC 60831

La norme IEC 60831 est une norme internationale qui établit des exigences de sécurité, de performance et de test pour les condensateurs à puissance fixe utilisés dans des systèmes AC avec des tensions nominales allant jusqu'à 1000 V. La norme contribue à garantir que les condensateurs fonctionnent de manière sûre et fiable tout au long de leur durée de vie.

Les condensateurs utilisés dans des systèmes de correction du facteur de puissance, des réseaux industriels et des équipements de distribution sont souvent exposés à des contraintes électriques, des variations de température et de longues heures de fonctionnement. La norme IEC 60831 fournit des directives qui aident à améliorer la sécurité, la fiabilité et la performance à long terme.

Principales exigences de sécurité de la norme IEC 60831

La norme IEC 60831 aborde plusieurs domaines critiques de la sécurité et de la performance des condensateurs. Ces exigences aident à réduire le risque de surchauffe, de rupture, de défaillance électrique et de conditions de fonctionnement non sécurisées.

La norme couvre :

• Systèmes de protection contre la surpression

• Exigences de décharge des condensateurs

• Classifications de température

• Vérification de la résistance diélectrique

• Essais d'endurance et de fiabilité

De nombreux condensateurs incluent des dispositifs de protection contre la surpression qui déconnectent le condensateur lorsque la pression interne excessive se développe. Cela aide à réduire le risque de rupture, d'incendie et de dommages aux équipements causés par des défauts internes.

La norme inclut également des exigences de décharge qui aident à réduire la tension stockée à des niveaux plus sûrs après qu'un condensateur a été déconnecté de la source d'alimentation. Ces exigences aident à minimiser les dangers d'électrocution lors de l'inspection et de l'entretien.

Température, Résistance Diélectrique et Essai de Fiabilité

La température a une influence majeure sur la durée de vie et la performance du condensateur. La norme IEC 60831 définit des catégories de température qui établissent les conditions environnementales sous lesquelles un condensateur peut fonctionner en toute sécurité.

La norme exige également des tests de résistance diélectrique pour vérifier que le système d'isolation peut résister à des hautes tensions sans défaillance. Des tests réussis démontrent que le diélectrique peut maintenir une séparation sécurisée entre les éléments conducteurs dans des conditions de fonctionnement normales.

Pour évaluer la durabilité à long terme, les condensateurs sont soumis à des essais d'endurance et de fiabilité. Ces tests simulent des conditions de fonctionnement impliquant un stress de tension, une exposition à la température et des périodes de service prolongées. Les résultats aident à vérifier que le condensateur peut maintenir une performance acceptable tout au long de sa durée de vie d'utilisation prévue.

Pourquoi la conformité à la norme IEC 60831 est importante

La conformité à la norme IEC 60831 apporte la confiance qu'un condensateur a été conçu et testé selon des exigences reconnues au niveau international. Suivre la norme aide à améliorer la sécurité électrique, la fiabilité opérationnelle et la protection des équipements.

Pour les fabricants et les concepteurs d'équipements, la norme fournit des orientations pour le développement des produits et la sélection des condensateurs. Pour les installateurs et le personnel de maintenance, elle établit des attentes en matière de fonctionnement sûr et de performance à long terme.

En abordant la sécurité de décharge, la protection contre la surpression, l'intégrité de l'isolation, les limites de température et la durabilité, la norme IEC 60831 joue un rôle important dans le soutien de l'utilisation en toute sécurité des condensateurs de puissance dans les systèmes électriques modernes.

Conclusion

La sécurité des condensateurs haute tension dépend d'une décharge soigneuse, de la vérification de la tension, des outils appropriés, des EPI corrects et de procédures de manipulation strictes. Les tests ne doivent jamais commencer tant que l'énergie stockée n'est pas confirmée comme étant sûre. Comprendre les causes des défaillances, les vérifications des résistances de décharge, la sélection des condensateurs de sécurité et les normes requises aide à réduire les risques d'électrocution, d'incendie, d'explosion et de dommages aux équipements.

Questions Fréquemment Posées [FAQ]

1. Pourquoi est-il nécessaire de mesurer la tension du condensateur après l'avoir déchargé ?

Même après avoir utilisé une résistance de décharge ou un outil de décharge, un condensateur peut encore conserver une certaine tension en raison d'une défaillance de component, de connexions défectueuses ou d'absorption diélectrique. Mesurer la tension avec un voltmètre correctement classé confirme que l'énergie stockée a été réduite à un niveau sûr avant manipulation, aidant à prévenir les chocs électriques et les dommages aux équipements.

2. Que faut-il prendre en compte lors du choix d'une résistance de décharge pour un condensateur ?

Une résistance de décharge doit décharger le condensateur dans un délai raisonnable tout en minimisant la perte d'énergie lors du fonctionnement normal. Si la résistance est trop basse, elle gaspille de l'énergie et génère de la chaleur. Si elle est trop élevée, le condensateur peut rester chargé trop longtemps et créer un danger après l'arrêt.

3. Pourquoi les condensateurs haute tension peuvent-ils échouer ou exploser ?

Les condensateurs haute tension peuvent échouer en raison de surtensions, de chaleur excessive, de polarité inversée, de vieillissement, de défauts de fabrication ou de sélection de composants inappropriés. Ces conditions peuvent endommager le matériel diélectrique, créer une pression interne et finalement provoquer l'évent ou la rupture du condensateur, voire une explosion si le stress devient sévère.

4. Pourquoi les condensateurs standards ne peuvent-ils pas remplacer les condensateurs de sécurité X et Y ?

Les condensateurs de sécurité X et Y sont spécialement conçus et testés pour résister aux surtensions du tension secteur et aux conditions de défaut. Les condensateurs standards ne fournissent pas le même niveau d'isolation, de performance de sécurité ou de comportement de défaillance prévisible, ce qui les rend inadaptés et potentiellement dangereux pour les applications de filtrage de ligne AC.

5. Comment les normes de sécurité aident-elles à réduire les risques lors du travail avec des condensateurs haute tension ?

Les normes de sécurité telles que les exigences de l'OSHA et les directives IEC 60831 établissent des procédures pour la conception, les tests, la décharge, la maintenance, l'utilisation d'EPI et la vérification de la tension des condensateurs. Suivre ces normes aide à améliorer la fiabilité des équipements et réduit le risque d'électrocution, d'incidents d'arc électrique et d'accidents liés aux condensateurs.
