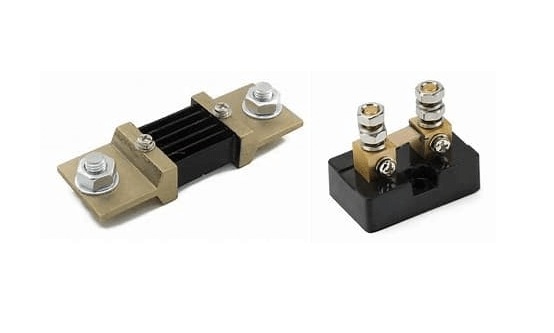

Comment sélectionner une résistance shunt pour une détection de courant précise

La détection de courant repose fortement sur le choix approprié de la résistance shunt, car la valeur de la résistance affecte directement la précision de la mesure, la perte de puissance, le comportement thermique et la qualité du signal. Cet article explique comment les résistances shunt sont sélectionnées, comment les erreurs et les effets non idéaux influencent les mesures, et comment des facteurs tels que le décalage de l'amplificateur, la résolution ADC, le bruit, la conception, l'élévation de température et les spécifications des résistances façonnent les performances de détection de courant dans le monde réel.

Catalogue

Sélection d'une valeur de résistance shunt

Choisir la valeur de la résistance shunt détermine le comportement de la chaîne de mesure de courant dans le produit réel, et pas seulement dans une feuille de calcul. Un choix touche trois éléments en même temps :

• la tension de détection pleine échelle avec laquelle vous pouvez travailler

• la chaleur que la résistance va générer

• la chute de tension supplémentaire ressentie par la charge.

En pratique, cela revient souvent à combien de marge de signal vous souhaitez avoir par rapport à combien de perte et de marge vous êtes prêts à accepter.

Beaucoup d'équipes ressentent l'attrait vers une résistance R aussi petite que possible pour l'efficacité ; cet instinct est compréhensible. Le hic est qu'une faible tension shunt a tendance à transformer de petites non-idéalités en sessions de débogage longues et ennuyeuses.

Commencez par choisir une tension shunt au courant maximum que votre amplificateur et votre ADC peuvent capturer avec une marge de tolérance, de température et de bruit. Une fenêtre pleine échelle largement utilisée est d'environ :

• 50–100 mV

tandis que les conceptions à forte puissance ou à faible marge se situent souvent plus près de :

• 10–30 mV

pour réduire la dissipation et protéger la tension de charge.

Ce qui décide généralement si une cible paraît « confortable » plus tard n'est pas le chiffre en soi, mais à quelle distance elle se situe au-dessus des erreurs que vous verrez réellement sur le banc d'essai.

Une tension shunt qui semble correcte dans un calcul nominal peut paraître inconfortablement petite une fois que les pires effets apparaissent :

• décalage

• dérive

• gradients thermiques

• quantification

• interférences

Si vous avez déjà vu une lecture de courant nul fluctuer lors d'un balayage thermique, l'arc émotionnel est familier :

• confiance à température ambiante

• puis doute croissant

• puis une tentative tardive de le corriger dans le firmware.

Le décalage et la dérive d'entrée peuvent consommer une fraction surprenante d'un petit signal shunt. Lorsque la conception penche trop vers un très faible V_SHUNT, les équipes finissent souvent par constater que la valeur à vide refuse de rester proche de zéro à travers la température, et elles sont poussées vers :

• plus d'étapes d'étalonnage

• plus de logique de compensation

• ou les deux.

Les transitions cuivre-alliage peuvent générer des tensions thermoélectriques au niveau du microvolt en présence de gradients de température. Il est facile de rejeter cela comme étant trop petit pour avoir de l'importance jusqu'à ce que le shunt soit près de :

• un inducteur chaud

• un répartiteur de chaleur MOSFET

• une frontière de flux d'air où des gradients se produisent régulièrement.

Si l'ADC (y compris son bruit) produit seulement un petit nombre de comptages effectifs sur la plage opérationnelle, la sortie a tendance à paraître chaotique, et les boucles de contrôle peuvent commencer à se comporter de manière délicate à faible charge. Une conception qui se comporte correctement à un courant nominal peut encore montrer un mouvement induit par la quantification lorsque le signal rétrécit.

Les petites tensions de shunt sont plus faciles à contaminer via :

• couplage par noeud de commutation

• rebond de masse

• captage magnétique

• parasitiques liés à la disposition.

Lorsque les étapes de puissance de commutation sont proches, le travail de disposition et de filtrage tend à croître rapidement à mesure que V_SHUNT est réduit.

Une approche pratique consiste à fixer V_SHUNT à pleine échelle de manière à ce qu'il reste confortablement au-dessus de l'offset et du bruit combinés dans la bande passante de mesure qui vous inquiète réellement. Lorsque le signal est trop faible, les équipes passent souvent des jours à poursuivre :

• ajustements de disposition

• expériences de filtrage

qui ne semblent jamais pleinement satisfaisantes.

Une fois qu'un objectif de tension de shunt à pleine échelle est fixé, calculez la résistance au premier passage directement :

Exemple (50 mV à 5 A) :

R = 0,05 / 5 = 0,01 Ω

Considérez cela comme un point d'ancrage de départ. Après ce point, la valeur est généralement ajustée par :

• comportement thermique

• limites de marge

• disponibilité du boîtier

• ce que le prototype vous enseigne.

Après avoir choisi R, calculez la dissipation de shunt au courant maximum :

Exemple :

P_SHUNT = 5² × 0,01
P_SHUNT = 25 × 0,01
P_SHUNT = 0,25 W

Il est utile de penser à P_SHUNT comme une entrée pour la conception thermique plutôt qu'une simple case à cocher sur une fiche technique. Même lorsque la puissance nominale du résistor semble généreuse, les assemblages réels peuvent fonctionner plus chaud en raison de :

• surface de cuivre limitée

• chaleur provenant de composants adjacents

• contraintes de boîtier

• circulation d'air faible.

Lors de la mise en route, il est assez courant d'observer des variations de lecture après quelques minutes à mesure que le shunt et le cuivre environnant se réchauffent, déplaçant la résistance et entraînant le courant mesuré avec lui, une expérience qui peut être plus irritante qu'il n'y paraît lorsque vous essayez de résoudre un problème de stabilité de boucle de contrôle.

Pour l'exactitude de la détection de courant, la tolérance et le coefficient de température de résistance (TCR) du shunt apparaissent souvent directement dans le budget d'erreur, juste à côté de :

• limitations de l'amplificateur

• limitations de l'ADC.

Un shunt à 1 % commence avec environ une erreur de gain de 1 % avant que :

• offset de l'amplificateur

• erreur de gain de l'ADC

• dérive de référence

n'entrent en jeu. Si une précision plus stricte est l'objectif, les voies typiques incluent :

• utilisation d'un shunt à tolérance plus stricte

• calibration en production

• combinaison des deux.

L'auto-chauffage élève le shunt au-dessus de l'ambiance, et la résistance se déplace avec cette élévation de température. En fonctionnement continu à courant élevé, cette dérive peut dominer ce que vous observez sur le terrain. Lorsque l'élévation de température est incertaine, il est souvent moins stressant de supposer une élévation plus grande que ce que le modèle idéal prévoit et ensuite de vérifier avec des mesures matérielles préliminaires (y compris un soak à régime permanent).

Augmenter V_SHUNT améliore généralement la marge de mesure en :

• relaxant la pression d'offset/de bruit sur l'entrée

• augmentant le rapport signal-bruit

tout en :

• réduisant l'efficacité

• volant la tension de charge.

Réduire V_SHUNT a l'effet inverse et tend à imposer plus de fardeau à :

• l'entrée analogique

• la discipline de disposition

• le filtrage numérique.

Facteur	VSHUNT plus élevé	VSHUNT plus bas
Marge de signal	Meilleure	Inférieure
Efficacité	Inférieure	Supérieure
Chute de tension	Plus élevée	Plus basse
Exigences de l'ADC	Moins exigeant	Plus exigeant
Sensibilité au bruit	Plus basse	Plus haute
Dissipation de puissance	Plus élevée	Plus basse

Un schéma qui apparaît dans les conceptions qui semblent calmes à déboguer est d'éviter la V_SHUNT minimale absolue à moins que l'efficacité ne domine les objectifs du système. Dépenser un peu de marge pour la mesure rapporte souvent sous forme de :

• moins de déclenchements de protection fausse

• comportement de contrôle plus stable

• moins de temps à se demander si une lecture étrange est physique ou un artefact de disposition.

À mesure que R descend dans la plage du milliohm, la résistance en série non intentionnelle dans :

• traces

• vias

• connecteurs

• joints de soudure

commence à rivaliser avec le shunt lui-même. À ce stade, un excès de 1 à 5 mΩ dû au routage et à l'interconnexion peut représenter une grande fraction de la valeur prévue, et le courant mesuré peut varier avec :

• variation d'assemblage

• vieillissement des connecteurs

• retravaillage.

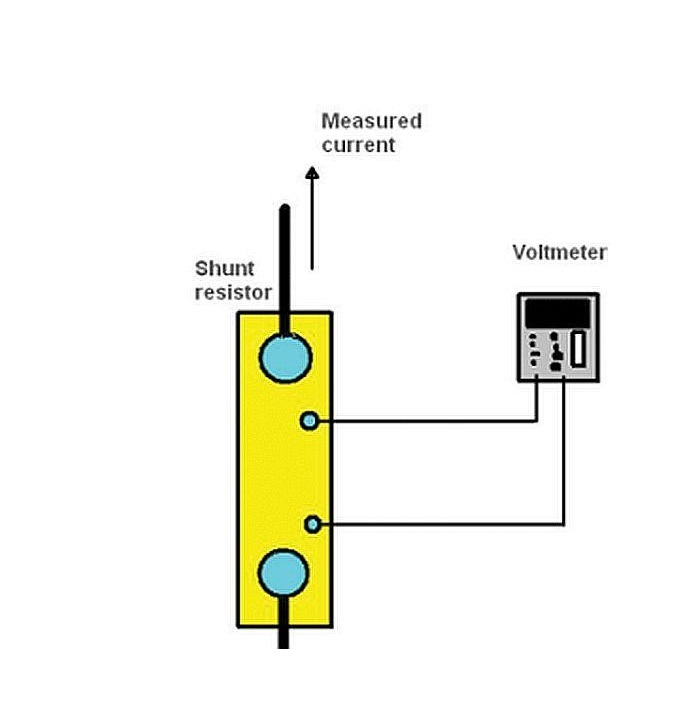

Pour les shunts à faible valeur, des connexions à quatre bornes avec un routage soigné empêchent les chutes de cuivre du courant de charge d'être mal interprétées comme une tension de shunt. Sans détection Kelvin, l'erreur tend à être dépendante du courant et frustrante d'incohérence à travers les fabrications.

Si l'objectif inclut la capture rapide des transitoires, un filtrage lourd peut cacher les événements que vous essayez de mesurer ; si le filtrage est trop léger, le bruit de commutation peut dominer la lecture. Le choix de la résistance interagit avec le filtrage car il définit l'amplitude du signal par rapport à :

• le bruit

• le pickup

• le bruit ADC.

Un contrôle de sensibilité structuré peut fournir une grande partie de ce que les gens espèrent que la simulation offrira, avec moins d'hypothèses cachées et des chiffres plus exploitables.

Pour chaque résistance candidate R, calculez :

• V_SHUNT à I_MAX

• P_SHUNT à I_MAX

• élévation de température estimée (paquet + zone en cuivre + hypothèses de flux d'air)

• termes d'erreur attendus (décalage, dérive, quantification ADC et bruit).

Une approche pragmatique consiste à sélectionner la plus petite résistance qui donne toujours une lecture stable à travers les conditions de température et de bruit de fonctionnement, y compris le comportement à charge légère. Cela tend à vous placer dans un endroit qui équilibre l'efficacité et la confiance dans la mesure, et cela réduit les risques d'une surprise tardive où l'exactitude semble correcte à froid sur le banc mais se dégrade après le réchauffement ou une fois l'unité scellée dans son boîtier.

Perte de puissance et conception thermique

Estimez les pertes électriques dans des scénarios d'exploitation réels

Une résistance de shunt finit par convertir l'énergie électrique en chaleur de manière très prévisible, et cette prévisibilité est rassurante, jusqu'à ce que les modes de fonctionnement réels commencent à s'empiler les uns sur les autres. Commencez par la relation de base : P = I²R.

Exemple de base : 5 A à travers 0,01 Ω → P = 25 × 0,01 = 0,25 W.

Ce 0,25 W est une référence initiale pour la discussion, pas un point d'arrêt, car l'élévation de température et le mouvement de résistance à long terme sont généralement ce qui déclenche les surprises inconfortables plus tard dans la validation.

Utilisez le courant continu maximal que le produit peut tenir de manière réaliste, puis élargissez-le pour les réalités quotidiennes que les ingénieurs souhaiteraient parfois être plus petites : tolérance, décalages de calibration, erreur de boucle de contrôle et variation d'alimentation.

Évaluez également les modes de fonctionnement à fort courant de plus longue durée, car des charges de courant répétées de quelques secondes peuvent contribuer au chauffage de manière à ressembler à un fonctionnement continu plutôt qu'à un bref événement transitoire.

Dans de nombreuses constructions, la combinaison difficile n'est pas un seul élément de ligne dans une fiche technique ; c'est charge élevée plus air ambiant chaud plus flux d'air réduit plus sources de chaleur voisines.

Pour les courants pulsés, hachés, bidirectionnels ou régénératifs, calculez le chauffage à partir du courant RMS : P = I_RMS²R.

Le courant de pointe peut sembler très élevé sur les graphiques de mesure, mais le chauffage à long terme est principalement déterminé par le courant RMS (I_RMS) au fil du temps.

Un modèle de défaillance répétable apparaît lorsque la validation se concentre sur les limites de pointe alors qu'un cycle de service élevé produit silencieusement un chauffage presque continu.

Utilisez la valeur de résistance du pire des cas lors de l'estimation de la limite supérieure de la puissance. Commencez par la tolérance, puis incluez le déplacement de la résistance provoqué par le TCR du shunt à mesure que sa température corporelle augmente.

Même lorsque la puissance est inférieure à la puissance nominale, l'auto-chauffage peut toujours déformer la mesure par : (a) dérive de résistance, et (b) gradients thermiques qui fuient dans le routage de détection et les terminaisons.

Une hypothèse prudente qui fait souvent gagner du temps est que le corps du shunt fonctionne plus chaud que ce qu'un capteur de carte à proximité indique, surtout lorsque le shunt est proche d'autres composants chauds.

Traduisez les Watts en élévation de température et contrainte matérielle

Un chiffre de puissance à lui seul est seulement une partie de l'histoire ; la même dissipation peut être ennuyeuse sur un large plan de cuivre et problématique dans une mise en page dense à l'intérieur d'une boîte scellée.

La question pratique devient : quelle température l'élément de shunt et les terminaisons atteignent-ils à température ambiante élevée, à faible flux d'air et à proximité de sources de chaleur, et à quel point ce résultat est-il répétable d'une unité à l'autre ?

Les fiches techniques déclarent généralement une puissance nominale à une ambiante de référence (souvent 70°C) puis réduisent la puissance autorisée au-dessus de ce point.

Vérifiez où se trouve l'air « ambiant » réel du boîtier pendant le fonctionnement, car l'air du boîtier grimpe régulièrement bien au-dessus de la température ambiante et peut varier considérablement selon l'emplacement.

Les contributeurs de chaleur à prendre en compte incluent : batteries ; inducteurs ; MOSFET de puissance ; redresseurs ; régulateurs chauds.

Pour les shunts en montage en surface, le cuivre du PCB transporte souvent la majeure partie de la chaleur. L’élévation de température peut fluctuer considérablement selon la surface du cuivre, l'épaisseur du cuivre, le couplage des plans et la densité des vias thermiques.

Des modifications tardives de routage qui réduisent le cuivre par commodité ont tendance à produire des points chauds et une dérive sur lesquels personne n'espérait passer du temps dans le calendrier.

Un flux de travail qui tend à sembler plus calme lors de la mise en service est de réserver un cuivre généreux tôt et de le détendre seulement après que les mesures montrent que le comportement thermique reste bien géré.

Fonctionner en dessous d'un niveau de puissance nominal évite des dommages immédiats, mais cela ne garantit pas une détection stable. De nombreux produits se dégradent lentement au début : la résistance augmente, l'étalonnage se déplace et les seuils de protection vagabondent.

D'un point de vue fiabilité, la sélection de shunt se déroule souvent plus facilement lorsqu'elle est encadrée autour de la rétention de précision et du comportement de dérive, avec la puissance traitée comme une entrée plutôt que comme l'intégralité de la décision. Cet encadrement réduit la frustration d'un design qui réussit un rapide test fonctionnel, mais qui rencontre ensuite des difficultés lors des tests de soak, de répétabilité ou de vieillissement sur le terrain.

Définir la marge de sécurité avec un objectif clair de température et de dérive

Une règle empirique courante est de 2× de marge de puissance continue, mais une approche plus défendable lie la marge de sécurité à l'augmentation de température autorisée et à la dérive acceptable.

Si la précision de mesure de la durée de vie est un objectif de conception, choisissez le shunt de sorte que l'augmentation de température en régime permanent reste modeste sous charge maximale soutenue, plutôt que de se situer près de la partie abrupte de la courbe de dégradation.

Ce choix réduit également la contrainte des joints de soudure due au chauffage cyclique, qui est l'un de ces problèmes qui peuvent sembler corrects jusqu'à ce qu'ils deviennent soudainement un gouffre de débogage en fin de course.

Pour les événements de surcharge et de court-circuit, utilisez une pensée basée sur l'énergie et le cyclage thermique

De courtes impulsions peuvent dépasser une note continue sans échec immédiat, mais laissent néanmoins derrière elles un décalage de résistance permanent.

Pour le démarrage de moteur, l'appel de courant ou les courants de défaut de batterie, évaluez le stress de courant d'impulsion en utilisant l'énergie : E = ∫ I²R dt.

Lorsque les fiches techniques fournissent des graphiques d'impulsion/surcharge, utilisez-les avec la largeur d'impulsion réelle et le facteur de marche. Lorsque les graphiques sont manquants ou vagues, traitez les impulsions répétitives comme un scénario de cyclage thermique plutôt que comme un événement unique.

Un shunt peut tolérer une seule impulsion de défaut et vieillir sous un stress répété. La répétition a tendance à se manifester par une dérive lente des décalages, des lectures intermittentes dues à la fatigue de la soudure ou une décoloration subtile des pads.

Les tests de cyclage accélérés réalisés tôt peuvent éliminer de nombreuses incertitudes ultérieures, et ils se révèlent souvent bénéfiques d'un point de vue émotionnel, avec moins de mystères de type "il échoue seulement parfois" durant la validation du système.

Validez avec des tests thermiques à haute contrainte et des vérifications de santé simples

Les calculs restreignent les candidats, puis la validation en laboratoire expose ce que l'enceinte, le flux d'air et la mise en page font réellement. Exécutez à la charge maximale réaliste jusqu'à ce que les températures se stabilisent, répétez sur des extrêmes de température, puis comparez la résistance pré et post-test et la stabilité de mesure après refroidissement.

Suivez ces indicateurs de santé pendant et après les tests :

• Dérive de décalage tendance à la hausse à courant fixe au fil du temps.

• Joints de soudure fonctionnant visiblement plus chauds que le corps du résistor ou les terminaisons.

• Brunissement de la carte ou noircissement des résidus de flux près des pads.

• Lectures intermittentes lors de tapotements, de vibrations ou de cyclage thermique.

Comportements de défaillance que ce flux de travail vise à éviter

Le risque s'accélère à mesure que le shunt approche de son plafond thermique, et la signature de défaillance se classifie généralement en quelques catégories reconnaissables :

• Dérive de résistance qui se convertit directement en erreur de mesure.

• Fatigue de la soudure et dommages aux pads dus au cyclage thermique qui produisent des lectures intermittentes ou bruyantes.

• Surchauffe qui entraîne des événements d'ouverture/court-circuit, désactivant les fonctions de protection ou déclenchant des dommages secondaires ailleurs.

Un examen solide de la dissipation se termine par une marge démontrée dans l'augmentation de température et le comportement de dérive, plutôt que de s'arrêter à un calcul de puissance.

Sélection de matériaux et stratégie de construction de shunt

La précision du shunt revient généralement à deux grands thèmes : comment la résistance se comporte à mesure que la pièce se réchauffe, et à quel point l'arrangement de mesure empêche les parasitaires de s'infiltrer dans la lecture. En pratique, il est utile de traiter le shunt comme plus qu'un symbole de résistor sur un schéma ; il se comporte comme une petite structure thermique avec des interfaces mécaniques et une géométrie en cuivre qui peut discrètement orienter les chiffres.

Sources d'erreur dominantes : augmentation de température ; résistance de connexion/contact ; inductance induite par la mise en page.

Lorsqu'une équipe de conception se sent surprise par une lecture de courant dérivante, ce n'est que rarement parce que la loi d'Ohm a cessé de fonctionner. C'est plus souvent parce que l'implémentation thermique et physique a ajouté des comportements qui étaient faciles à ignorer lors de la révision du schéma, puis difficiles à ignorer sur le banc.

Choix des matériaux

Un objectif de sélection pratique est un faible coefficient de température de résistance (TCR). Des alliages comme le manganin et le constantan sont couramment utilisés car leur résistance varie seulement légèrement à mesure que la température augmente. Ce comportement correspond à la réalité qu'un shunt est destiné à dissiper de la puissance, parfois de manière continue, et même des watts modestes peuvent faire varier la température suffisamment pour faire fluctuer la lecture.

Il est également utile de planifier le «self-heating» comme un mode de fonctionnement normal plutôt qu'une exception. Si le TCR de l'alliage est plus élevé, la résistance change pendant une charge constante, et le courant mesuré peut sembler erratique même lorsque le véritable courant est stable. Ce type de dérive lente peut être particulièrement irritant lors de la validation car cela ressemble à un problème d'instrumentation jusqu'à ce que l'histoire thermique devienne évidente.

Diagnostics erronés courants pour une dérive de courant lente après un changement de charge : bruit ADC ; décalage de l'amplificateur ; erreur d'étalonnage.

Sur une configuration de banc typique, il est courant d'observer la dérive du courant affiché pendant des dizaines de secondes après un changement d'étape, puis de se calmer une fois que la shunt et son cuivre atteignent enfin l'équilibre thermique. Voir ce comportement pour la première fois peut sembler un problème fantôme, mais il disparaît souvent une fois que l'augmentation de température et le flux de chaleur sont traités comme des contraintes de conception primordiales.

Le chauffage ne concerne pas seulement l'augmentation de température moyenne ; les gradients à travers le corps de la shunt et ses terminaisons peuvent déformer la répétabilité. Dans les cartes compactes, une extrémité de la shunt peut évacuer la chaleur dans une grande zone en cuivre ou capter un flux d'air, tandis que l'autre extrémité reste relativement chaude. Cette distribution de température inégale peut se traduire par des changements subtils dans la résistance et dans les EMFs locaux et les comportements de contact que le câblage de sens essaie d'ignorer.

Pour que les résultats semblent moins délicats entre les constructions, il est généralement avantageux de répartir la chaleur de manière prévisible :

• Fournir une section transversale en cuivre suffisante pour le transport du courant et pour la dispersion de chaleur.

• Éviter les détails de montage (entretoises, pinces, nervures d'enceinte) qui refroidissent un côté plus que l'autre.

• Garder l'environnement thermique autour des deux extrémités de la shunt aussi symétrique que le design mécanique le permet.

Même un alliage à très faible TCR a des limites. Si le point de fonctionnement provoque de grandes excursions de température, parce que la shunt est sous-dimensionnée, que le flux d'air est inconstant ou que le refroidissement est faible, certains dérivés et longs temps de stabilisation après des changements de charge sont simplement ce que produit la physique. Concevoir pour que la shunt fonctionne « moins chaude que cela pourrait » achète souvent des chiffres plus calmes et moins de sessions de débogage déroutantes.

Construction

Choisir un bon alliage ne termine rarement le travail. Les détails de construction et d'interconnexion dominent souvent car le signal de la shunt est couramment dans la plage des millivolts, où des parasites infimes commencent à rivaliser avec la quantité mesurée.

Dans ce régime de millivolts, il ne faut pas grand-chose pour que la résistance série supplémentaire compte : les cordons de soudure, les vias, les contacts de connecteur et les rétrécissements en cuivre peuvent tous ajouter des chutes qui ressemblent à une véritable tension de shunt à moins que le sensing ne soit organisé avec soin. C'est l'un de ces domaines où les ingénieurs peuvent se sentir confiants en regardant un schéma et ensuite se sentir moins satisfaits après l'assemblage, car le schéma omet le chemin de courant physique que le PCB et les connecteurs créent.

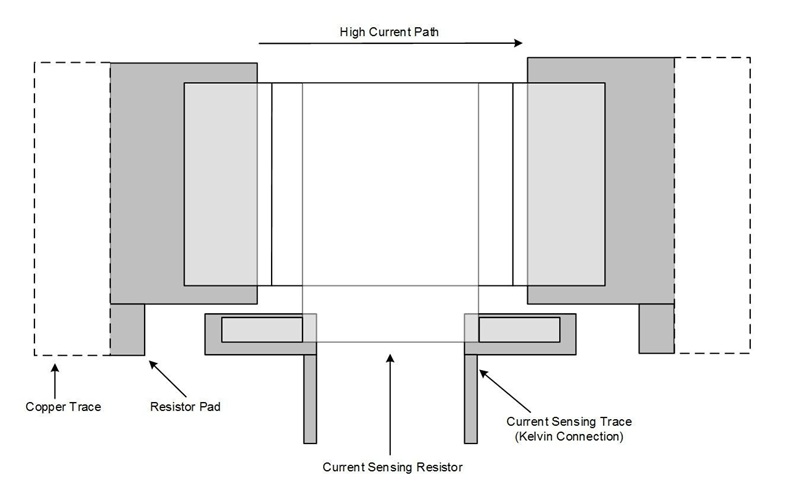

Une shunt à quatre terminales (Kelvin), ou au moins une empreinte qui sépare les connexions de courant et de sens, produit généralement des résultats plus fiables qu'un point de prélèvement à deux terminaux. L'intention est simple : mesurer la tension à travers l'élément résistif lui-même, et non à travers les joints et le cuivre utilisé pour transporter le courant de charge.

À haute intensité, même des fractions de milliohm de résistance en série peuvent créer des millivolts de chute supplémentaire. Lorsque cette chute supplémentaire se trouve dans le chemin de détection, elle peut se situer dans la même plage que le signal de shunt prévu et déformer le courant déduit. De nombreux designs qui semblent corrects sur le papier finissent par lire haut ou dériver car l'implémentation physique a accidentellement inclus une résistance cachée à l'intérieur de la région mesurée.

Le sensing Kelvin délivre ce qu'il promet uniquement lorsque les traces de sensing se rattachent aux limites électriques prévues. Les coussinets de sens fonctionnent mieux lorsqu'ils prélèvent la tension directement aux bords de l'élément résistif, et non quelque part le long du cuivre à haute intensité qui transporte également le courant de charge et sa chute IR associée.

Habitudes de mise en page qui ont tendance à réduire les surprises désagréables :

• Placer les prises de sens Kelvin près des limites de l'élément résistif.

• Router les traces de sensing comme une paire différentielle serrée.

• Garder la paire de sensing éloignée des nœuds de commutation et des boucles d'alimentation bruyantes.

• Retourner la paire de sensing directement aux entrées de l'amplificateur sans partager des segments de haute intensité.

Traiter la paire de sensing comme un signal d'instrumentation, plutôt que comme un autre réseau, conduit souvent à des lectures plus stables à travers la variation de fabrication, le travail de reconditionnement et le vieillissement des connecteurs. Cette stabilité est difficile à surévaluer lors des débogages tardifs, lorsque la pression temporelle rend chaque millivolt ambigu personnel.

Charges dynamiques : L'inductance comme terme supplémentaire de tension silencieuse.

Avec un courant dynamique, l'inductance devient souvent la source dominante d'erreur de mesure. La tension de shunt mesurée n'est pas purement I × R_shunt. Lorsque le courant change rapidement, un terme inductif, V_inductive = L(di/dt), s'ajoute ou se soustrait à la chute résistive. Dans les électroniques de puissance à commutation rapide, la contribution inductive peut dépasser la contribution résistive pendant les bords de commutation, ce qui peut rendre les lectures instantanées incorrectes même lorsque le circuit de mesure fonctionne exactement comme prévu.

Une implication qui prend les équipes au dépourvu : un arrangement de shunt peut sembler précis en CC puis sembler inexact dans un environnement PWM. Dans de nombreux cas, le circuit ne fait que rendre compte de la physique du chemin de courant, y compris son inductance parasitaire, plutôt que de faire une erreur de calcul.

Les shunts à faible inductance réduisent la surface du circuit par des chemins de courant larges et plats et une géométrie symétrique. Cette construction réduit l'inductance parasitaire et diminue l'amplitude des artefacts di/dt. Dans les constructions pratiques, quelques choix géométriques déplacent systématiquement l'aiguille vers la répétabilité :

• Entrée et sortie symétriques du courant autour de l'élément résistif.

• Chemins de courant courts et directs avec une surface de circuit minimale.

• Sections transversales des conducteurs larges qui évitent les rétrécissements près du shunt.

Lorsque les bords PWM sont rapides, ces choix physiques font souvent plus pour la stabilité de mesure que de petites modifications dans la valeur de résistance nominale, et cela peut sembler contre-intuitif jusqu'à la première fois qu'un changement de mise en page corrige ce qui avait l'air d'un problème d'interface analogique.

Lorsque (di/dt) est élevé, placer l'amplificateur de mesure près des points Kelvin réduit l'interférence et évite d'agrandir la surface du circuit de mesure. Un routage différentiel serré aide pour la même raison. Le filtrage devient alors un choix délibéré plutôt qu'une réflexion après coup, car les bords de commutation peuvent se retrouver dans la bande passante de mesure et créer des lectures qui semblent bruyantes, inégales ou trompeuses.

Options d'objectifs de mesure (à choisir tôt, car cela influence la mise en page et les décisions analogiques dans différentes directions) : courant moyen pour la surveillance de puissance, limiter la bande passante pour atténuer les bords et stabiliser l'affichage ; courant crête/transitoire pour la protection, conserver une bande passante plus élevée tout en mettant l'accent sur la faible inductance et un routage soigneux pour réduire les déclenchements erronés.

En termes d'ingénierie au quotidien, le design semble plus fluide lorsque l'équipe s'accorde rapidement sur qu'elle souhaite des informations sur le courant rapidement électriques ou des informations sur le courant énergétiquement précises. Ces deux objectifs peuvent tous deux être valides, mais ils ne prospèrent que rarement sous la même géométrie de shunt, largeur de bande de l'amplificateur et stratégie de filtrage.

Facteurs mécaniques et de sécurité

L'exécution mécanique détermine si la performance théorique se maintient une fois que le produit est soumis à la chaleur, aux vibrations, à la manipulation et au temps. La précision électrique peut être optimisée dans des schémas et des tableurs, mais la stabilité réelle et le comportement sûr tendent à être décidés par des réalités mécaniques et thermiques qui sont parfois faciles à sous-estimer jusqu'à ce qu'un prototype commence à "agir différemment" sur le banc d'essai.

Gestion thermique et erreur de mesure induite par la chaleur

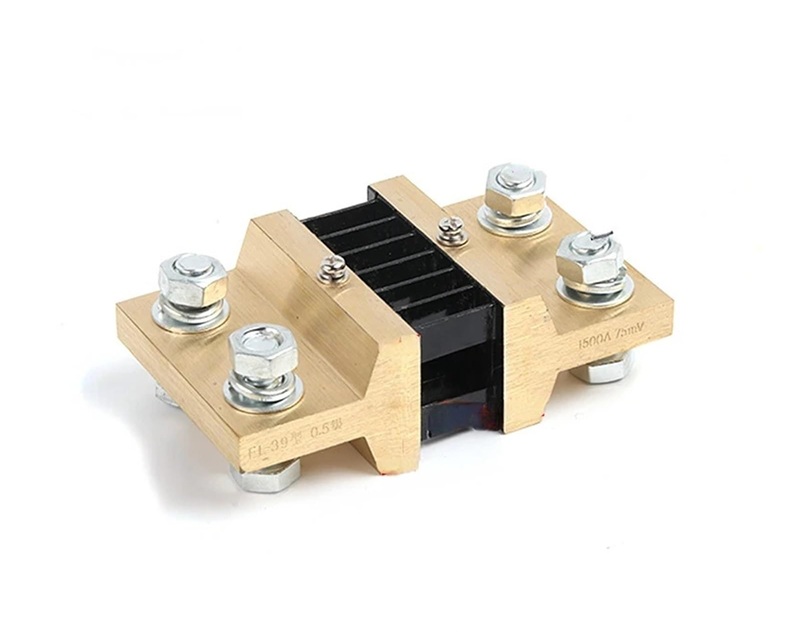

Les shunts à courant élevé transforment de petites chutes de tension en chaleur, et cette chaleur a besoin d'un chemin répétable pour se diffuser et sortir du système. Un chemin thermique incohérent peut provoquer une variation et un dérive de mesure. Ces effets deviennent souvent les plus notables lors de changements de charge, de variations de température des enveloppes et de périodes de préchauffage du système.

Un shunt peut sembler électriquement sain en isolation et dériver en étant intégré dans une structure en cuivre sous-dimensionnée ou maladroite. Dans la pratique, le cuivre environnant devient une partie de l'environnement thermique du shunt et une partie du réseau de distribution de courant.

Les contributeurs courants à un chauffage inattendu sont généralement banals, c'est pourquoi ils échappent aux revues : une seule section rétrécie, un goulot d'étranglement par via, ou une transition de couche qui concentre la densité de courant.

Tactiques de mise en page recommandées :

• Versements de cuivre larges et épais sur les segments à courant élevé

• Chemins de courant courts et directs avec un minimum de rétrécissements

• Plusieurs vias pour les transitions de couche afin de distribuer à la fois le courant et la chaleur

• Points de prélèvement de mesure placés pour éviter la résistance parasitaire dans le cuivre à courant élevé

Lorsque les cartes reviennent du laboratoire avec une dérive mystérieuse, elle est souvent liée à une seule constriction négligée qui devient le véritable chauffage, poussant la température du shunt juste assez pour fausser les lectures pendant une charge réelle.

Si le flux d'air est accidentel plutôt que défini, la température du shunt peut changer avec l'orientation de l'enveloppe, la variance du ventilateur, ou la manière dont les câbles sont acheminés près de la carte. Ce genre de variabilité peut être frustrant car il crée un comportement de calibration qui semble capricieux d'une configuration à une autre, même lorsque rien d'évident n'a changé sur le plan électrique.

Un petit dissipateur thermique, un canal de circulation d'air contrôlé ou une stratégie de contact thermique délibérée peuvent rendre le profil de température répétable. La répétabilité a tendance à être plus précieuse que la recherche de la température la plus basse possible, car l'étalonnage et le comportement de contrôle bénéficient de la cohérence.

Situations où la température de pointe compte plus que la moyenne :

• Entraînements de moteur avec des dynamiques de charge PWM

• Pulsation de solénoïde ou d'actionneur

• Événements de montée en puissance et transitoires de courant rapides

• Charges industrielles à cycle de service

Concevoir uniquement autour des chiffres thermiques en régime permanent peut produire une dérive intermittente pendant les transitions du cycle de service, ce qui est souvent lorsque les boucles de contrôle sont les plus sensibles et lorsque la détection "presque correcte" devient opérationnellement inconfortable.

Les gradients de température à travers des métaux dissemblables peuvent créer des offsets au niveau des microvolts, et ces offsets cessent d'être académiques lorsque le signal d'intérêt n'est que de quelques dizaines de millivolts. La symétrie de la disposition n'est pas esthétique ici ; c'est une méthode de mesure qui réduit le déséquilibre de la FEM thermique.

Habitudes pratiques de symétrie :

• Router les traces de détection comme une paire appariée avec une longueur et une géométrie similaires

• Garder la masse de cuivre et l'exposition thermique similaires sur les deux chemins de détection

• Éviter de placer une ligne de détection près de sources de chaleur locales pendant que l'autre reste dans une région plus fraîche

Sources de chaleur qui biaisent souvent un côté d'une paire de détection :

• MOSFETs

• Inducteurs

• Redresseurs et diodes

• Régulateurs à forte dissipation

Un motif qui apparaît régulièrement pendant le débogage est que l'offset que personne ne peut expliquer est souvent corrélé avec les ramps de température de la carte et disparaît une fois le routage de détection et l'exposition thermique équilibrés.

Tolérance, Stabilité et Stress de Tension

La tolérance initiale influence le point de départ, mais l'exactitude à long terme est souvent façonnée par la façon dont la résistance varie avec la température, la densité de puissance et les contraintes mécaniques qui modifient subtilement le profil thermique sur des mois ou des années. Le shunt dérive rarement seul ; la structure environnante et les détails de processus influencent fréquemment le résultat.

Un shunt à tolérance serrée peut réduire l'étalement du gain initial, mais le gain du système reflète toujours l'ensemble de la chaîne de signal. Il est courant de voir la variation de production entraînée moins par la valeur nominale du shunt et plus par des différences d'assemblage cohérentes et petites qui s'accumulent.

Contributeurs au niveau du système à l'erreur de gain :

• Décalage d'entrée et courants de polarisation de l’amplificateur

• Dérive de référence ADC et comportement en fonction de la température

• Résistance ajoutée par le routage du chemin de détection et les connexions

• Résistance de contact aux connecteurs ou interfaces de bus

• Variation d'épaisseur de cuivre et différences de plaquage

• Volume de soudure et géométrie de la soudure autour des terminaisons

La conception de l'empreinte et le placement de la détection peuvent être ajustés pour réduire la sensibilité aux soudures et à la géométrie de contact. Cette approche produit souvent un comportement plus prévisible d'un lot à l'autre que de simplement spécifier une tolérance de shunt nominale plus stricte et d'espérer que le reste de la chaîne se comporte idéalement.

Un faible TCR limite le mouvement de résistance avec la température, et un faible coefficient de puissance réduit le mouvement de résistance avec la densité de puissance appliquée. La partie inconfortable est que l'auto-chauffage est façonné par la charge, pas constant, donc la dérive peut devenir dépendante de la charge, une non-linéarité silencieuse que les algorithmes de contrôle peuvent ne pas anticiper.

Conditions qui révèlent fréquemment une dérive dépendante de la charge :

• Fonctionnement à large plage dynamique

• Charges pulsées répétitives

• Contrôle en boucle fermée qui suppose un retour de courant linéaire

Une stratégie durable consiste à traiter le shunt comme thermiquement actif et à réduire l'élévation de température par ampère en utilisant une répartition de cuivre, un flux d'air prévisible et un placement discipliné des composants, plutôt que de se fier uniquement à une amélioration de la fiche technique qui peut ne pas se traduire une fois que le contexte thermique au niveau de la carte domine.

Même si la chute de shunt est faible, l'élément et ses terminaux peuvent se trouver à un potentiel commun élevé. Cela signifie que les limites de tension de travail, le comportement du système d'isolation et le chemin de fuite/écart au niveau de la carte doivent être évalués au niveau du système, pas déduits de la mesure en millivolts.

Vérifications de conception à effectuer explicitement :

• Limite de tension de travail maximale à travers l'élément et le système d'isolation du paquet

• Chemin de fuite et écart selon la norme applicable et le degré de pollution

• Propreté de la carte et résidus qui peuvent réduire l'efficacité du chemin de fuite

• Placement physique par rapport aux sources de contamination et aux chemins de débris conducteurs

Facteurs de contamination qui tendent à surprendre les équipes plus tard :

• Accumulation de poussière dans les chemins de circulation d'air

• Condensation pendant le stockage ou le transport

• Résidus de flux et couverture de nettoyage inégale

Lorsque des défaillances de fuite apparaissent de manière aléatoire sur le terrain, la cause profonde est souvent une combinaison prévisible de placement, de résidus et d'environnement qui ne devient évidente qu'après avoir corrélé les retours avec les détails du processus de fabrication.

Durabilité sous stress mécanique réel

Les shunts sont fréquemment déployés là où la chaleur, les vibrations et les cycles de puissance répétés coexistent. Il est judicieux de supposer que l'assemblage subira des flexions, des chocs et des désajustements d'expansion thermique, même si le produit est commercialisé comme stationnaire, car l'expédition, l'installation et l'entretien imposent toujours des événements mécaniques.

La finition de terminaison et les revêtements de protection doivent correspondre à l'atmosphère prévue. La corrosion ne échoue pas toujours de manière spectaculaire ; elle peut introduire silencieusement des changements au niveau milliohmique qui poussent la calibration avec le temps, ce qui peut être profondément ennuyeux car le filtrage du firmware peut rendre la dérive moins évidente sans réellement éliminer l'erreur.

Environnements qui accélèrent les mécanismes de corrosion :

• Émanations industrielles et exposition chimique

• Sel de route et air salin côtier

• Forte humidité et cycles de condensation fréquents

De grands shunts peuvent se comporter comme des ancres rigides. Pendant les cycles thermiques, cette rigidité peut solliciter les joints de soudure, notamment près des bords de la carte, des points de vis ou des zones qui fléchissent pendant l'assemblage. Les défaillances apparaissent souvent là où la masse et les vibrations se rencontrent, pas nécessairement là où la densité de courant est la plus élevée.

Mesures de fiabilité mécanique :

• Ajouter un support mécanique là où cela convient au concept d'assemblage

• Suivre le modèle de zone recommandé pour contrôler la zone de mouillage et la forme du fillet

• Éviter de recouvrir des régions du PCB qui se plient pendant l'installation ou le serrage

• Garder les pièces lourdes éloignées des points de flexion connus lorsque la liberté de disposition existe

Les retours de terrain renforcent souvent une réalité simple : les fissures tendent à se former là où le stress se concentre, et le stress se concentre là où la rigidité change brusquement.

Pour les environnements difficiles, la sélection des composants bénéficie de données de performance en cyclage et en vibration qui reflètent de réelles méthodes de qualification. Les atténuations telles que le rivetage ou le remplissage en sous-couche peuvent aider dans certaines constructions, mais elles peuvent également créer de nouveaux problèmes thermiques ou de stress si elles sont appliquées sans confirmer les effets secondaires.

Approches souvent évaluées ensemble :

• Composants avec des données validées de cyclage thermique et de vibration

• Remplissage en sous-couche ou rivetage après avoir confirmé que la chaleur n'est pas piégée

• Contraintes mécaniques qui évitent de créer de nouveaux points sensibles au stress

Détails de planification de tests qui réduisent la fausse confiance :

• Cyclage de température avec charge alimentée, pas seulement cyclage sans puissance

• Mesure de la dérive pendant les transitions de cycle de travail

• Inspection pour déformation de la soudure et microfissures après cyclage

Les tests thermiques sans puissance peuvent sembler propres tout en omettant la dérive liée au coefficient de puissance et les effets mécaniques en forme de charge qui n'apparaissent que lorsque le courant circule réellement.

Sécurité, conformité et comportement à sauvegarde automatique

La sécurité est déterminée par ce que le système fait lorsque quelque chose tourne mal, pas seulement par la notation imprimée du composant. Une chaîne de détection de courant qui se comporte de manière prévisible sous des conditions de défaut tend à produire des résultats plus calmes sur le terrain et des diagnostics plus clairs durant le service.

Les pièces avec des certifications de sécurité reconnues peuvent réduire l'incertitude de conformité et améliorent généralement la traçabilité. Cependant, la certification n'est pas un raccourci autour de la vérification du système, car les distances d'isolement, les espacements et les conditions thermiques sont des propriétés du produit assemblé et de ses choix de disposition.

Éléments de conformité et de vérification qui restent la responsabilité du système :

• Distance d'isolement et d'espacement au niveau de la carte

• Élévation thermique dans l'enveloppe réelle et condition de circulation de l'air

• Espacement autour des contaminants et des résidus

• Contrôles de fabrication qui préservent la propreté et l'espacement supposés

Supposer que le shunt peut échouer en circuit ouvert, dériver vers le haut, ou développer des connexions intermittentes. Dans une boucle de contrôle, un shunt ouvert peut être mal interprété comme un courant nul, ce qui peut amener le système à exiger plus de puissance et créer un comportement incontrôlé.

Comportements des défauts à prévoir :

• Shunt en circuit ouvert ou terminaison soulevée

• Dérive de résistance progressive qui fausse les lectures de courant

• Contact intermittent sous vibration ou expansion thermique

• Dommages aux pistes de détection ou anomalies d'entrée ADC

Modèles de détection et d'atténuation couramment utilisés :

• Vérifications de plausibilité comparant la réponse commandée à la réponse mesurée

• Surveillance de saturation ADC et vérifications de la plage de cohérence

• Accrochage de défaut basé sur un délai d'attente pour des lectures instables

• Comportement de désactivation défini lorsque la détection devient peu fiable

Les systèmes qui passent à un état désactivé prévisible sous des défauts de détection sont généralement plus faciles à valider et plus fiables que les systèmes qui essaient de continuer à fonctionner sur des retours d'informations ambigus.

Fournir des points de test ou des diagnostics intégrés afin que les défauts puissent être localisés sans sondage risqué à proximité de nœuds à haute intensité ou à haute tension. Les équipes de service ont tendance à se déplacer plus rapidement lorsque la conception offre une méthode claire pour confirmer si la chaîne de détection est intacte, et cette rapidité réduit souvent les dommages secondaires dus à des retouches répétées par essais et erreurs.

Dispositions de conception favorables au service :

• Points de test accessibles pour les vérifications de tension de détection et de référence

• Crochets de test automatique intégrés ou retours de calibration lorsque cela est faisable

• Étapes d'isolement claires qui séparent les défauts de capteur des défauts de charge

• Documentation qui relie les nœuds mesurés aux valeurs attendues dans des conditions sûres

Les facteurs mécaniques et de sécurité sont le chemin pratique par lequel l'exactitude, la stabilité et un comportement sûr persistent au fil du temps. Des conceptions de détection de courant plus fiables considèrent le shunt comme un élément thermo-mécanique en premier lieu et un résistor idéal en second, puis alignent la symétrie de disposition, la discipline d'isolation, le contrôle de la contamination et la logique de sécurité autour de ce contexte opérationnel réel.

Exemples de calcul

La détection de courant basée sur un shunt semble propre sur papier, et les équations ne posent généralement pas de problèmes par elles-mêmes. Ce qui tend à surprendre les gens plus tard, c'est à quelle vitesse une valeur électrique correcte peut sembler différente une fois que l'augmentation de température, le stress de montage, la résistance du cuivre et le comportement des connecteurs entrent en jeu. Dans le travail de conception de tous les jours, le choix de shunt le plus satisfaisant est généralement celui qui reste prédictible à travers la chaleur, la variation d'assemblage et les parasitiques de câblage tout en produisant encore un signal que l'étage analogique peut lire sans drame.

Supposons un courant à pleine échelle de 100 mA et une tension de détection cible de 50 mV. Ce niveau de tension semble généralement confortable car il se situe au-dessus des niveaux de décalage et de bruit courants, de sorte que le système n'est pas obligé de rechercher une résolution.

Configuration et calculs électriques :

• Résistance : R = 0,05 / 0,1 = 0,5 Ω

• Dissipation du shunt à pleine échelle : P = I² × R = 0,1² × 0,5 = 0,005 W

5 mW semble presque trop petit pour s'en soucier, pourtant il est difficile d'ignorer à quelle fréquence le matériel réel finit par être plus chaud que ce que le tableau préliminaire supposait. Choisir une notation de puissance plus grande (par exemple, 0,25 W) semble souvent conservateur dans un bon sens : cela réduit l'augmentation de température, diminue la dérive de résistance et donne une marge de manœuvre lorsque le système ne se comporte pas de manière idéale.

Scénarios qui étendent souvent l'hypothèse de puissance bénigne : enceintes chaudes, sources de chaleur à proximité, convection réduite, courant de défaut prolongé en raison de problèmes de firmware ou de charge.

À ce niveau de courant, l'auto-chauffage n'est généralement pas le terme d'erreur dominant, et cette réalité peut être étrangement rassurante : le shunt peut être correct tandis que l'étage avant fixe tranquillement le plafond d'exactitude.

Un signal à pleine échelle de 50 mV est généralement facile à amplifier, mais la confiance dans la conception s'améliore lorsque le décalage d'entrée et la dérive de l'amplificateur restent bien en dessous de la plage des millivolts à travers la température. Il est également utile que le bruit référé à la sortie après amplification ne brouille pas les plus petits pas qui vous intéressent. Une frustration courante dans les sessions de révision est de voir un shunt soigneusement sélectionné associé à un amplificateur dont la dérive de décalage au cours de la température finit par être le plus grand contributeur dans le budget d'erreur.

Même à faible courant, des erreurs de mise à la terre peuvent créer des erreurs qui sont embarrassantes et plus grandes que la chute de shunt que vous aviez l'intention de mesurer. Un routage serré et jumelé pour les lignes de mesure et une stratégie de référence propre aident à éviter les décalages qui n'apparaissent que lorsque d'autres sous-systèmes changent d'état.

Pratiques de disposition typiques qui réduisent les lectures mystérieuses : routage Kelvin vers l'élément de shunt, routage différentiel serré, chemins de retour contrôlés, séparation des boucles à haute di/dt.

Supposons 50 A à pleine échelle et une tension de détection cible de 75 mV. L'intention ici est familière : maintenir la perte de puissance raisonnable tout en livrant un signal de détection qui se maintient dans un environnement bruyant.

Configuration et calculs électriques :

• Résistance : R = 0,075 / 50 = 0,0015 Ω

• Dissipation du shunt à pleine échelle : P = 50² × 0,0015 = 3,75 W

Une pièce classée à 5 W peut être un filtre de départ raisonnable, mais l'étiquette ne raconte que rarement toute l'histoire. Dans des constructions réelles, l'augmentation de température dépend fortement de la manière dont le shunt est monté et refroidi, et ces détails peuvent dominer le résultat même lorsque les calculs électriques sont parfaits.

Influences pratiques qui l'emportent souvent sur le numéro de catalogue : surface et épaisseur du cuivre, flux d'air, interface de montage, proximité des composants chauds, absorption de chaleur de l'enceinte.

À 50 A, la tension tombe des connecteurs et le cuivre peut se retrouver dans le même ordre de grandeur que 75 mV, c'est exactement là où commencent les arguments de mesure. Si les fils de détection ne sont pas pris directement à partir de l'élément shunt (connexions Kelvin), la mesure inclura la résistance du câblage et du contact qui peut dériver avec le vieillissement des connecteurs, l'oxydation et la température. C'est un motif fréquent pour lequel deux unités qui semblent identiques sur le banc se retrouvent à ne pas être d'accord après l'installation.

L'auto-chauffage déplace la résistance selon le TCR du shunt, et ce décalage apparaît comme une erreur de gain. La conception a tendance à se sentir plus sous contrôle lorsque le comportement thermique est traité comme faisant partie de la fonction de transfert de mesure, et non comme une réflexion après coup.

Éléments couramment intégrés dans un contrôle thermique/erreur réaliste : courant continu pire scénario, durée de faute réaliste, environnement chaud, élévation de température de l'enveloppe, résistance d'étalement en cuivre sur PCB, chauffage des connecteurs.

Les transitoires à courant élevé peuvent exposer l'inductance et l'instabilité mécanique de manière difficile à moyenniser dans le firmware. Les styles d'éléments à faible inductance (souvent des constructions en métal) réduisent les artefacts de mesure lors des étapes de courant rapide. Le stress mécanique mérite également du respect : le couple de boulon, la flexion du PCB et le cyclage thermique peuvent déplacer la résistance par de petites quantités qui deviennent visibles aux niveaux de milli-ohms.

Contributeurs mécaniques/structurels que les ingénieurs finissent souvent par suivre : variation de couple, empilement des rondelles, fluage dans le temps, décalage d'expansion thermique, vibration.

Supposons un système de batterie avec 10 A en pleine échelle et une tension de détection cible de 100 mV. Les calculs sont simples, mais le comportement sur le terrain ne l'est souvent pas, surtout lorsque la charge et la décharge se produisent dans des compartiments chauds.

Configuration électrique et calcul :

• Résistance : R = 0,1 / 10 = 0,01 Ω

• Dissipation shunt à pleine échelle : P = 10² × 0,01 = 1 W

Un composant de 2 W (ou plus) réduit couramment l'élévation de température et améliore la stabilité, ce qui s'aligne avec ce que de nombreuses équipes apprennent après le premier tour de données de terrain : la dérive a tendance à apparaître lorsque l'auto-chauffage et la température de l'enveloppe s'accumulent. Les résultats au banc à température ambiante peuvent être véritablement excellents et échouer à prédire le comportement en milieu ambiant élevé.

Conditions qui révèlent souvent la dérive : charge/décharge soutenue, enveloppes à chaleur intense, circulation d'air limitée, convertisseurs de puissance adjacents réchauffant la carte.

Une tension de détection plus élevée améliore le rapport signal/bruit et allège les exigences de l'amplificateur, mais augmente la perte de puissance et le chauffage local. Une tension de détection plus faible réduit la dissipation, mais impose un fardeau supplémentaire sur le décalage de l'amplificateur, le bruit et la mise en œuvre de la disposition. De nombreux designs robustes finissent par privilégier une tension de détection modérée et ensuite à consacrer de réels efforts à la gestion thermique, car le comportement à long terme est souvent plus prévisible que de poursuivre la perte minimale.

Axes d'échange généralement évalués ensemble : marge de SNR, marge de décalage/dérive de l'amplificateur, dissipation autorisée, élévation de température, contraintes d'emballage mécanique.

La sélection du shunt a tendance à se dérouler sans accroc lorsque les cibles électriques et les réalités physiques sont considérées comme un seul problème couplé. La séquence suivante est suffisamment simple à répéter, tout en étant suffisamment détaillée pour détecter les problèmes qui surgissent souvent tard.

Calculer d'abord les cibles électriques :

• Calculer la résistance du shunt à partir de la tension de détection souhaitée : R = Vsense / IFS

• Calculer la dissipation en utilisant le courant du pire scénario : P = IMAX² × R

Lors de la définition d'IMAX, il est utile d'inclure les transitoires et les cas de faute qui peuvent durer plus longtemps que l'intuition initiale ne le suggère.

Les composants avec un faible TCR, une faible inductance et un comportement de dérive bien décrit mènent généralement à des cycles de débogage plus calmes. Une construction qui supporte la détection Kelvin, des terminaisons stables et un montage répétable porte souvent ses fruits en matière de cohérence d'une unité à l'autre.

Caractéristiques des composants souvent regroupées lors de la sélection : TCR, spécification de dérive à long terme, notes de gestion d'impulsions, inductance, style de bornier, motif de surface recommandé, capacité Kelvin.

Mesurer ou modéliser l'élévation de température du shunt dans l'assemblage réel à température ambiante élevée, en utilisant la méthode de montage prévue et la géométrie en cuivre. Cette étape a tendance à mettre à jour les facteurs que les ingénieurs souhaiteraient voir plus petits : hypothèses de circulation d'air, absorption de chaleur, échauffement des connecteurs et résistance d'étalement en cuivre.

Un point de vue de conception stable est que la détection du shunt est une mesure électrique vivant à l'intérieur d'un système thermique et mécanique. Les conceptions qui reconnaissent ce couplage livrent généralement des lectures qui restent cohérentes d'une unité à l'autre, en fonction de la température, et au fil du temps.

Conclusion

La mesure précise du courant nécessite plus que le choix d'une résistance qui satisfait à un calcul simple. La valeur de shunt, la dissipation de puissance, l'augmentation de la température, la tolérance, le TCR, les performances de l'amplificateur, le comportement de l'ADC et la disposition du PCB contribuent tous au résultat final. En équilibrant la force du signal, l'efficacité, les limites thermiques et les sources d'erreur, les concepteurs peuvent créer des systèmes de détection de courant qui restent stables, précis et fiables dans des conditions de fonctionnement réelles.

Questions Fréquemment Posées [FAQ]

1. Pourquoi le choix d'une tension de shunt extrêmement basse crée-t-il souvent plus de défis de mesure que prévu ?

Une tension de shunt très basse réduit les pertes de puissance et améliore l'efficacité, mais elle rend également la mesure plus vulnérable au décalage de l'amplificateur, à la dérive de température, au bruit de quantification de l'ADC, aux tensions thermoélectriques et aux interférences de commutation. À mesure que le signal devient plus petit, ces sources d'erreur consomment un pourcentage plus important de la plage de mesure. Ce qui semble efficace sur le papier peut finalement nécessiter un étalonnage, un filtrage et une optimisation de la disposition supplémentaires pour maintenir des lectures de courant stables dans des conditions de température et de fonctionnement.

2. Pourquoi le choix de la résistance de shunt est-il fondamentalement un compromis entre l'efficacité et la confiance dans la mesure ?

L'augmentation de la résistance de shunt produit une tension de détection plus grande, ce qui améliore le rapport signal-sur-bruit et réduit la pression sur l'amplificateur et l'ADC. Cependant, cela augmente également la dissipation de puissance, l'augmentation de température et la perte de tension vue par la charge. La réduction de la résistance de shunt améliore l'efficacité et minimise le chauffage, mais impose des exigences plus strictes sur la précision analogique, la qualité de la disposition du PCB et le filtrage numérique. Les conceptions réussies équilibrent généralement les deux objectifs plutôt que d'optimiser exclusivement pour l'un.

3. Pourquoi un circuit de détection de courant peut-il sembler précis à température ambiante mais dévier significativement après réchauffement ?

L'auto-chauffage modifie la résistance de shunt selon son coefficient de température de résistance (TCR). À mesure que le courant circule en continu, le shunt et le cuivre environnant se réchauffent progressivement, provoquant un déplacement de la valeur mesurée même si le courant réel reste inchangé. La chaleur supplémentaire provenant des composants voisins, l'augmentation de la température de l'enceinte et les variations de débit d'air peuvent encore amplifier cet effet. Le comportement thermique devient souvent un contributeur majeur à la précision de mesure à long terme.

4. Pourquoi la détection Kelvin est-elle considérée comme essentielle pour les mesures de shunt à faible résistance ?

Lorsque les valeurs de shunt tombent dans la plage des milliohms, la résistance des pistes de PCB, des vias, des joints de soudure et des connecteurs peut devenir comparable à celle du shunt lui-même. La détection Kelvin sépare le chemin de transport de courant du chemin de détection de tension, garantissant que seule la tension à travers l'élément résistant est mesurée. Sans connexions Kelvin, la résistance parasite peut introduire des erreurs dépendantes du courant qui varient entre les assemblages et s'ag gravent avec le temps en raison du vieillissement des connecteurs ou du stress mécanique.

5. Pourquoi les calculs de pertes de puissance devraient-ils être basés sur le courant RMS plutôt que sur le courant de crête dans de nombreuses applications ?

Les valeurs de courant de crête peuvent sembler alarmantes pendant les événements de commutation ou les transitoires de démarrage, mais le chauffage à long terme est principalement déterminé par le courant RMS. Le courant RMS reflète l'énergie moyenne délivrée à la résistance dans le temps et influence donc directement l'augmentation de température. Les conceptions qui se concentrent uniquement sur le courant de crête peuvent sous-estimer le stress thermique lorsque des charges à cycle de travail élevé créent des conditions de chauffage quasi continu.
