MOSFET expliqué : principe de fonctionnement, structure et applications

Les MOSFET sont parmi les dispositifs semi-conducteurs les plus importants dans l'électronique moderne, fournissant un contrôle efficace de l'énergie électrique et des signaux grâce à un fonctionnement contrôlé par tension. Cet article explique la structure des MOSFET, les principes de fonctionnement, les symboles, les types, les caractéristiques, le comportement de commutation, les emballages et les applications, aidant les lecteurs à comprendre pourquoi les MOSFET sont largement utilisés dans les systèmes électroniques à faible et haute puissance.

Catalogue

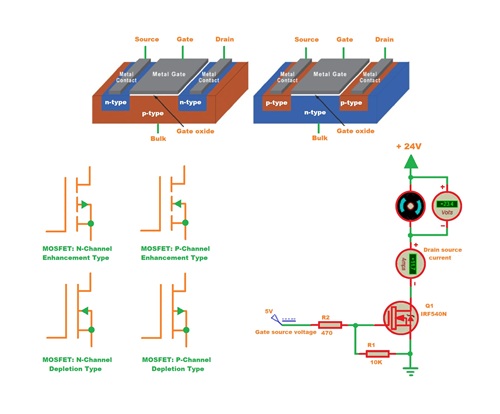

Qu'est-ce qu'un MOSFET ?

Définition d'un MOSFET

MOSFET signifie transistor à effet de champ à oxyde métallique. C'est l'un des dispositifs semi-conducteurs les plus utilisés dans les circuits électroniques modernes. Le MOSFET a été développé pour surmonter plusieurs limitations des technologies antérieures de transistors à effet de champ, y compris une résistance plus élevée, une impédance d'entrée plus faible et des performances de commutation plus lentes.

Un MOSFET est également connu sous le nom de transistor à effet de champ à grille isolée (IGFET). Ce nom vient de sa structure de grille unique, où le terminal de grille est électriquement isolé du matériau semi-conducteur à l'intérieur du dispositif. Ce design isolé permet au MOSFET de contrôler le courant de manière efficace tout en nécessitant très peu de puissance de contrôle.

Aujourd'hui, les MOSFET sont utilisés dans presque toutes les catégories d'équipements électroniques, allant des dispositifs portables de consommation aux systèmes de puissance industriels. Leur capacité à contrôler de grandes quantités d'énergie électrique avec un petit signal de contrôle en a fait un composant fondamental dans l'électronique moderne.

Caractéristiques clés des MOSFET

Fonctionnement contrôlé par tension : Un MOSFET est contrôlé par la tension de grille à source (VGS) plutôt que par un courant d'entrée continu. Les variations de la tension de grille régulent la conductivité du canal entre le drain et la source, permettant de contrôler de grands courants avec un signal électrique relativement faible.

Structure de grille isolée : L'électrode de grille est séparée du matériau semi-conducteur par une très fine couche de dioxyde de silicium. Cette isolation empêche la conduction électrique directe dans la grille tout en permettant au champ électrique d'influer sur le canal en dessous.

Haute résistance d'entrée : Comme la grille est isolée, très peu de courant pénètre dans la grille durant le fonctionnement normal. Cela se traduit par une résistance d'entrée extrêmement élevée et minimise la charge électrique imposée au circuit de contrôle.

Faible puissance de contrôle : La grille nécessite normalement de l'énergie uniquement lors de la charge et de la décharge de sa capacité lors du changement d'état. Étant donné qu'un courant de grille continu n'est pas requis, les MOSFET fonctionnent avec une très faible puissance de contrôle et atteignent une haute efficacité globale.

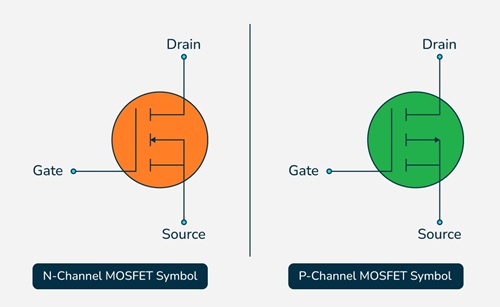

Symboles et terminaux MOSFET

Terminaux MOSFET et structure du symbole

Un MOSFET est représenté dans les schémas de circuit à l'aide d'un symbole qui illustre ses terminaux électriques et sa structure de fonctionnement. Bien que la plupart des circuits pratiques considèrent le MOSFET comme un dispositif à trois terminaux, il est en réalité construit avec quatre terminaux : Drain (D), Source (S), Grille (G) et Corps (B), également connu sous le nom de substrat.

Le drain et la source forment le chemin principal du courant à travers le dispositif, tandis que la grille agit comme le terminal de contrôle. Le terminal de corps est connecté au substrat de semi-conducteur à l'intérieur du MOSFET. Dans la plupart des MOSFET commerciaux, le corps est connecté en interne au terminal source, de sorte que les schémas de circuit montrent généralement uniquement le drain, la source et la grille.

Une caractéristique clé du symbole est la séparation entre la grille et le chemin de conduction drain-source. Cette séparation représente la couche d'oxyde isolante qui isole électriquement la grille du canal semi-conducteur, permettant au dispositif d'être contrôlé par voltage plutôt que par un courant continu de grille.

Symboles N-Canal et P-Canal

Les symboles MOSFET varient selon que le dispositif est un MOSFET N-canal ou un MOSFET P-canal. Le symbole fournit une indication visuelle rapide du type de canal et de la manière dont la conduction est contrôlée.

Un MOSFET N-canal conduit lorsque la grille devient suffisamment positive par rapport à la source. Un MOSFET P-canal fonctionne de manière opposée et conduit lorsque la grille devient suffisamment négative par rapport à la source.

La flèche incluse dans le symbole aide à distinguer entre les dispositifs N-canal et P-canal. Cela facilite l'identification du type de MOSFET lors de la lecture de schémas, de la conception de circuits ou du dépannage de systèmes électroniques.

Symboles en Mode Amélioration et en Mode D'épuisement

Les symboles MOSFET indiquent également le mode de fonctionnement du dispositif.

Un MOSFET en mode d'amélioration est normalement éteint lorsqu'aucune tension de grille n'est appliquée. Puisqu'aucun canal conducteur n'existe à un biais de grille de zéro, le symbole est généralement dessiné avec une ligne de canal interrompue ou brisée. Cela indique qu'un canal conducteur doit être créé en appliquant une tension de grille appropriée.

Un MOSFET en mode d'épuisement contient déjà un canal conducteur lorsque la tension de grille est nulle. Pour cette raison, son symbole est généralement dessiné avec une ligne de canal continue, indiquant que le courant peut circuler sans appliquer initialement de biais de grille.

Étant donné que les MOSFET en mode d'amélioration dominent les applications modernes de commutation et de contrôle de puissance, leurs symboles sont rencontrés beaucoup plus fréquemment que les symboles en mode d'épuisement.

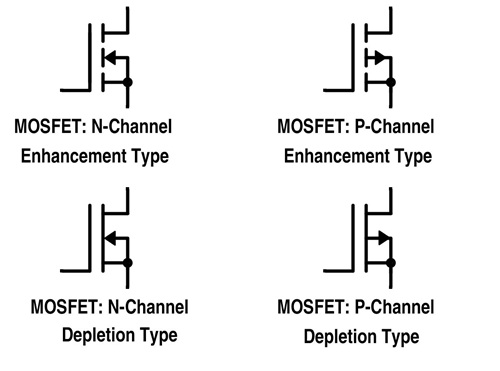

Classification des MOSFETs

Comment les MOSFETs sont classés

Les MOSFETs sont généralement classés en fonction de deux caractéristiques clés : le type de canal et le mode de fonctionnement. Ces classifications déterminent comment le dispositif conduit le courant, comment il réagit à la tension de grille et où il est le plus adapté à l'utilisation.

Le type de canal identifie les principaux porteurs de charge responsables de la conduction du courant, tandis que le mode de fonctionnement indique si le MOSFET est naturellement allumé ou éteint lorsque aucune tension de grille n'est appliquée.

Sur la base de ces deux caractéristiques, les MOSFETs sont divisés en quatre catégories principales :

• MOSFET en Mode d'épuisement N-Canal

• MOSFET en Mode d'épuisement P-Canal

• MOSFET en Mode d'amélioration N-Canal

• MOSFET en Mode d'amélioration P-Canal

Comprendre ces catégories aide à simplifier la sélection des MOSFET et facilite la prédiction du comportement des dispositifs dans les circuits pratiques.

MOSFETs N-Canal vs P-Canal

L'une des distinctions les plus importantes entre les MOSFETs est de savoir s'ils sont des dispositifs N-canal ou P-canal.

Un MOSFET N-canal (NMOS) utilise des électrons comme principaux porteurs de charge. Puisque les électrons se déplacent plus facilement à travers le matériau semi-conducteur que les trous, les dispositifs N-canal offrent généralement une résistance à l'état passant plus faible, une capacité de courant plus élevée, des vitesses de commutation plus rapides et une meilleure efficacité. Pour cette raison, les MOSFET N-canal sont largement utilisés dans les alimentations, les pilotes de moteur, les convertisseurs DC-DC, les systèmes de gestion de batterie et d'autres applications de puissance à haute efficacité.

Un MOSFET N-canal commence à conduire lorsque la grille devient suffisamment positive par rapport à la source. À mesure que la tension entre la grille et la source augmente, un champ électrique se forme sous la couche d'oxyde de la grille et attire les électrons vers la région du canal. Une fois que la tension de seuil est atteinte, un canal conducteur se forme entre le drain et la source, permettant au courant de circuler. L'augmentation de la tension de la grille renforce davantage le canal et réduit sa résistance.

Un MOSFET P-canal (PMOS) utilise des trous comme principaux porteurs de charge. Étant donné que les trous ont une mobilité inférieure à celle des électrons, les dispositifs P-canal ont généralement une résistance à l'état passant plus élevée et une conductivité inférieure par rapport aux MOSFET N-canal comparables. Cependant, ils offrent des avantages dans certaines configurations de circuits, en particulier dans les applications de commutation côté haut.

Un MOSFET P-canal conduit lorsque la grille devient suffisamment négative par rapport à la source. À mesure que la tension de la grille devient plus négative, le canal conducteur se renforce et le flux de courant augmente. Ces dispositifs sont souvent utilisés lorsque la charge doit être commutée du côté de l'alimentation positive, ce qui aide à simplifier le circuit de commande de la grille dans certaines conceptions.

Bien que les deux types de dispositifs soient largement utilisés, les MOSFETs à canal N sont généralement préférés chaque fois qu'une efficacité maximale, une perte de puissance réduite et une capacité de courant plus élevée sont requises.

MOSFETs en mode d'amélioration vs MOSFETs en mode d'appauvrissement

Les MOSFETs sont également classés selon leur mode de fonctionnement, qui détermine comment le canal se comporte lorsqu'aucune tension de grille n'est appliquée.

Un MOSFET en mode d'amélioration (E-MOSFET) est un dispositif normalement éteint. À zéro tension de grille, aucun canal conducteur n'existe entre le drain et la source, donc le flux de courant est bloqué. La conduction commence seulement après que la tension de grille dépasse la tension seuil et crée un canal conducteur sous la grille.

À mesure que la tension de grille augmente, des porteurs de charge supplémentaires s'accumulent dans la région du canal, réduisant la résistance et augmentant le courant de drain. Comme les dispositifs en mode d'amélioration restent éteints jusqu'à ce qu'ils soient intentionnellement activés, ils offrent un avantage de sécurité naturel et sont largement utilisés dans les circuits de commutation, l'électronique numérique, les convertisseurs de puissance et les systèmes de contrôle de moteurs.

Un MOSFET en mode d'appauvrissement (D-MOSFET) se comporte différemment car un canal conducteur existe déjà lorsque la tension de grille est nulle. Comme le courant peut circuler sans polarisation de la grille, les MOSFETs en mode d'appauvrissement sont souvent décrits comme des dispositifs normalement allumés.

L'application d'une tension de grille modifie la conductivité du canal existant. Selon la polarité et l'amplitude de la tension appliquée, le canal peut être renforcé pour augmenter le flux de courant ou affaibli pour réduire la conduction. Si la tension de grille atteint un niveau suffisant dans la direction opposée, le canal peut être complètement épuisé et le flux de courant s'arrête.

Bien que les MOSFETs en mode d'appauvrissement offrent des caractéristiques de fonctionnement uniques et puissent fonctionner tant dans les régions d'amélioration que d'appauvrissement, ils sont moins fréquemment utilisés que les dispositifs en mode d'amélioration dans les systèmes électroniques modernes.

Principe de fonctionnement d'un MOSFET

Comment la tension de grille contrôle le flux de courant

Un MOSFET contrôle le flux de courant entre les bornes de drain et de source par le biais d'une tension appliquée à la grille. Contrairement à un transistor bipolaire (BJT), qui nécessite un courant d'entrée continu, un MOSFET fonctionne principalement par le biais d'un champ électrique. Cela permet de contrôler de grands courants avec très peu de puissance de grille, rendant le dispositif très efficace pour des applications de commutation et de contrôle de signal.

La grille est séparée du matériau semi-conducteur par une très fine couche de dioxyde de silicium (SiO₂). Lorsqu'une tension est appliquée à la grille, un champ électrique se développe à travers cette couche isolante. Bien que la grille ne touche pas physiquement le canal semi-conducteur, le champ électrique influence la distribution des porteurs de charge au sein du dispositif.

À mesure que la tension de grille change, la conductivité de la région entre le drain et la source change également. Cela permet au MOSFET de fonctionner comme un interrupteur électronique contrôlable capable de réguler le flux de courant avec une grande efficacité et précision.

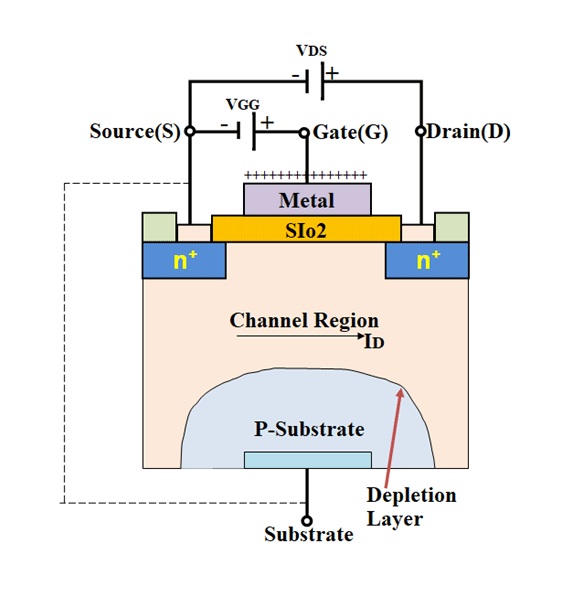

Tension seuil et formation du canal

La formation du canal conducteur est l'un des processus les plus importants dans le fonctionnement des MOSFETs.

Dans un MOSFET à canal N typique, peu ou pas de courant ne circule entre le drain et la source lorsqu'aucune tension de grille n'est appliquée. Dans cette condition, seul un très petit courant de fuite existe car un canal conducteur ne s'est pas encore formé.

Lorsque la tension de grille positive est appliquée, les électrons sont attirés vers la surface du semi-conducteur directement sous la couche d'oxyde de grille. Au départ, seuls un petit nombre de porteurs de charge s'accumulent dans cette région, donc la conduction reste limitée.

À mesure que la tension de grille continue d'augmenter, plus d'électrons s'accumulent sous la grille. Finalement, un nombre suffisant de porteurs de charge s'accumule pour créer un chemin conducteur continu entre la source et le drain. Ce chemin est connu sous le nom de canal.

Une fois que le canal se forme, le courant peut circuler à travers le MOSFET chaque fois qu'une tension de drain à source est présente. Augmenter la tension de grille renforce davantage le canal, réduit sa résistance et permet un plus grand flux de courant.

La tension minimale de grille à source requise pour créer ce canal conducteur est appelée tension seuil (VTH). En dessous de cette tension, le MOSFET reste éteint ou seulement faiblement conducteur. Une fois que la tension seuil est dépassée, la conduction normale commence et le courant de drain augmente rapidement.

Comme la tension seuil détermine quand le MOSFET commence à conduire, c'est un paramètre important lors de la sélection de dispositifs pour des circuits logiques, des pilotes de moteur, des convertisseurs de puissance et des applications de commutation.

Fonctionnement des MOSFETs en mode d'appauvrissement

Un MOSFET en mode d'appauvrissement contient un canal conducteur même lorsqu'aucune tension de grille n'est appliquée. Comme le canal existe déjà, le courant peut circuler entre le drain et la source à VGS = 0 V. Pour cette raison, les MOSFETs en mode d'appauvrissement sont souvent appelés dispositifs normalement allumés.

Lorsqu'une tension de porte positive est appliquée à un MOSFET à mode de déplétion N, des électrons supplémentaires sont attirés dans la région du canal. Cela augmente la conductivité du canal, réduit la résistance et permet à un courant de drain plus important de circuler.

Lorsqu'une tension de porte négative est appliquée, les électrons sont repoussés de la région du canal. En conséquence, le canal se rétrécit, la résistance augmente et le flux de courant diminue.

Si la tension de porte négative devient suffisamment élevée, le canal peut être complètement dépletté. À ce moment-là, le flux de courant s'arrête et le MOSFET entre dans l'état de coupure.

Étant donné que le canal existe déjà à une tension de porte de zéro, les MOSFETs à mode de déplétion peuvent fonctionner à la fois dans des conditions d'amélioration et de déplétion. Les tensions de porte positives augmentent la conductivité, tandis que les tensions de porte négatives la réduisent.

Fonctionnement du MOSFET à Mode d'Amélioration

Un MOSFET à mode d'amélioration fonctionne différemment car aucun canal conductif n'existe lorsque la tension de porte est nulle.

Étant donné que le courant ne peut pas circuler tant qu'un canal n'est pas créé, les MOSFET à mode d'amélioration sont connus comme des dispositifs normaux hors tension. Cette caractéristique est très souhaitable dans de nombreux systèmes électroniques car le dispositif reste inactif jusqu'à ce qu'il soit intentionnellement activé.

Lorsque la tension entre la porte et la source dépasse la tension de seuil, les électrons commencent à s'accumuler sous la couche d'oxyde de la porte. À mesure que des porteurs de charge supplémentaires s'accumulent, un canal conductif se forme entre la source et le drain.

Une fois le canal établi, le courant commence à circuler à travers le dispositif. L'augmentation de la tension de porte renforce encore le canal, réduit la résistance du canal et permet à un courant de drain plus important de passer.

Si la tension de porte est retirée ou tombe en dessous de la tension de seuil, le canal conductif disparaît et le flux de courant s'arrête. Le MOSFET retourne alors à son état éteint.

En raison de ce comportement prévisible et efficace, les MOSFET à mode d'amélioration sont largement utilisés dans les alimentations électriques, les circuits numériques, les contrôleurs de moteur, les systèmes alimentés par batterie, les circuits PWM et les applications de commutation électronique.

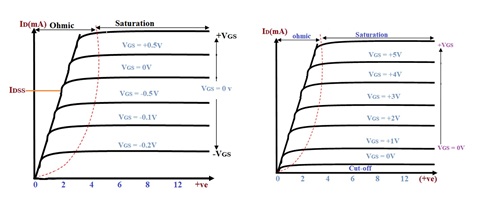

Régions de Fonctionnement du MOSFET

Le comportement électrique d'un MOSFET à mode d'amélioration est couramment décrit à l'aide de trois régions de fonctionnement : coupure, linéaire (ohmique) et saturation. Ces régions représentent différents niveaux de formation de canal et de conduction de courant.

Région de Coupure

Dans la région de coupure, la tension de porte reste en dessous de la tension de seuil. Comme un canal conductif ne s'est pas encore formé, le flux de courant entre le drain et la source est extrêmement faible. Dans ces conditions, le MOSFET se comporte comme un interrupteur ouvert et reste dans l'état éteint.

Région Linéaire (Ohmique)

Lorsque la tension de porte augmente au-dessus de la tension de seuil, un canal conductif se forme et le courant commence à circuler. Dans cette région, le MOSFET se comporte de manière similaire à une résistance contrôlable.

La tension de porte et la tension entre le drain et la source influencent tous deux le courant de drain. À mesure que le canal devient plus fort, la résistance diminue et le flux de courant augmente. Cette région est couramment utilisée dans les applications de commutation où le MOSFET est complètement activé et présente une très faible résistance à l'état passant.

Région de Saturation

À mesure que les conditions de fonctionnement continuent de changer, le MOSFET entre dans la région de saturation. Dans cet état, le canal est fortement établi et le courant de drain est principalement contrôlé par la tension de porte plutôt que par la tension entre le drain et la source.

La région de saturation est particulièrement importante dans les circuits analogiques et les applications d'amplificateur car elle fournit un contrôle de courant stable et prévisible.

MOSFET en tant qu'Interrupteur

Fonctionnement de Base de la Commutation

L'une des utilisations les plus courantes d'un MOSFET est la commutation électronique. Dans ce rôle, le MOSFET agit comme un chemin contrôlable pour le courant circulant vers une charge. Les charges courantes comprennent les LED, les lampes, les moteurs, les relais, les solénoïdes, les chauffages et les circuits d'alimentation.

Lorsqu'une tension entre la porte et la source appropriée (VGS) est appliquée, un canal conductif se forme entre le drain et la source. Le courant circule alors à travers la charge et permet au dispositif connecté de fonctionner.

Lorsque la tension de porte est réduite en dessous du niveau requis ou retirée complètement, le canal conductif disparaît et le flux de courant s'arrête. La charge s'éteint alors. Étant donné que l'action de commutation est contrôlée par la tension plutôt que par le courant de porte, un MOSFET peut contrôler de grands courants en utilisant un signal de contrôle relativement petit.

Avantages de la Commutation MOSFET

Contrairement aux interrupteurs mécaniques, les MOSFET n'ont pas de contacts mobiles. Par conséquent, la commutation se produit électroniquement sans usure physique, permettant un fonctionnement extrêmement rapide et fiable.

Cette caractéristique permet aux MOSFET d'effectuer des milliers, voire des millions de cycles de commutation par seconde. Une telle performance est essentielle dans les alimentations électriques, les contrôleurs de moteur, les systèmes de communication, l'électronique numérique et les dispositifs alimentés par batterie.

Un autre avantage est la haute résistance d'entrée du MOSFET. Puisqu'aucun courant constant de porte n'est requis, le circuit de contrôle consomme très peu d'énergie, améliorant ainsi l'efficacité globale du système.

Charge de porte et résistances de tirage

Bien qu'un très faible courant pénètre dans la porte, la structure de la porte se comporte comme un petit condensateur. Lorsque la tension est appliquée, une charge électrique s'accumule sur la porte et doit être stockée avant que le MOSFET ne puisse s'allumer.

Lorsque le signal de contrôle est supprimé, la charge stockée ne disparaît pas instantanément. Le MOSFET peut rester partiellement conducteur jusqu'à ce que la charge de la porte soit déchargée.

Pour éviter les conditions d'activation indésirables, une résistance de tirage est généralement connectée entre les bornes de porte et de source. Une valeur d'environ 10 kΩ est fréquemment utilisée dans de nombreux circuits de commutation.

La résistance fournit un chemin de décharge pour la charge de porte stockée, garantissant que la tension de la porte revient à zéro lorsque le signal de contrôle est supprimé. Cela améliore la fiabilité de commutation et aide à prévenir les déclenchements indésirables causés par le bruit ou des conditions de porte flottante.

Commutation PWM et contrôle de la commande de porte

De nombreuses applications requièrent un contrôle de puissance réglable plutôt qu'une simple commutation marche-arrêt. Des exemples incluent le contrôle de la vitesse des moteurs, la variation de la luminosité des LED, les systèmes de charge de batteries et les convertisseurs de puissance.

Dans ces applications, les MOSFET sont souvent contrôlés à l'aide de la modulation de largeur d'impulsion (PWM). La PWM commute rapidement le MOSFET en marche et en arrêt tout en variant le pourcentage de temps passé dans l'état de marche.

Un temps de marche plus long fournit plus de puissance à la charge, tandis qu'un temps de marche plus court réduit la puissance moyenne fournie.

Parce que la capacitance de la porte doit être chargée et déchargée à plusieurs reprises pendant le fonctionnement PWM, des fréquences de commutation plus élevées exercent de plus grandes demandes sur le circuit de commande de la porte. Des transitions de tension rapides peuvent également introduire des oscillations, du bruit et des oscillations indésirables.

Pour améliorer les performances de commutation, une résistance de porte est souvent insérée entre le signal de contrôle et la porte. Cette résistance limite le courant de charge, adoucit les transitions de tension et aide à réduire les interférences électromagnétiques (EMI).

Commutation de charges résistives, capacitives et inductives

Le comportement de la charge connectée affecte considérablement le fonctionnement du MOSFET.

Les charges résistives telles que les chauffages et les lampes à incandescence sont généralement les plus faciles à commuter car la tension et le courant changent de manière prévisible.

Les charges capacitives se comportent différemment. Lorsque l'alimentation est d'abord appliquée, un condensateur non chargé peut tirer un courant d'appel important qui stresse temporairement le MOSFET.

Les charges inductives telles que les moteurs, les bobines de relais, les transformateurs et les solénoïdes posent un autre défi. Ces composants stockent de l'énergie dans un champ magnétique pendant que le courant circule.

Lorsque le MOSFET s'éteint soudainement, le champ magnétique en effondrement tente de maintenir le flux de courant et génère une haute tension inverse connue sous le nom de force électromotrice inverse (back EMF). Ce pic de tension peut endommager le MOSFET si une protection adéquate n'est pas fournie.

Composants de protection pour une commutation fiable

Des composants de protection supplémentaires sont souvent nécessaires pour assurer un fonctionnement fiable du MOSFET, en particulier lors de la commutation de charges inductives ou capacitives.

Une diode de roue libre est généralement connectée à travers des charges inductives telles que les bobines de relais et les moteurs à courant continu. Lorsque le MOSFET s'éteint, la diode fournit un chemin de décharge sûr pour l'énergie stockée et empêche les pics de tension nuisibles.

Pour des applications à plus forte puissance, des circuits de snubber peuvent être utilisés pour absorber l'énergie transitoire et réduire les sursauts de tension. Les diodes TVS peuvent limiter les tensions excessives avant qu'elles n'atteignent des niveaux nuisibles, tandis que les circuits de limitation de courant aident à contrôler le courant d'appel lors du démarrage.

En combinant des techniques de commande de porte appropriées avec des composants de protection adaptés, les MOSFET peuvent fonctionner comme des interrupteurs hautement fiables dans des systèmes électroniques à faible et à forte puissance.

Emballages de MOSFET

La performance d'un MOSFET dépend non seulement de la puce semi-conductrice à l'intérieur de l'appareil, mais aussi de l'emballage externe qui l'entoure. L'emballage influence des caractéristiques importantes telles que la capacité de gestion de courant, la dissipation de chaleur, les performances de commutation, la résistance mécanique, la méthode de montage et la taille globale.

À mesure que les niveaux de courant augmentent, un MOSFET génère plus de chaleur. Si cette chaleur n'est pas éliminée efficacement, la température de jonction augmente, ce qui peut réduire la performance et la fiabilité. Des températures excessives peuvent même provoquer une défaillance prématurée de l'appareil. Pour cette raison, le choix de l'emballage devient de plus en plus important dans les applications électroniques de puissance.

Les MOSFET à faible signal utilisés dans des circuits à faible puissance privilégient généralement une taille compacte et un espace minimal sur le PCB. En revanche, les MOSFET de puissance nécessitent souvent des emballages plus grands capables de dissiper la chaleur efficacement tout en supportant des niveaux de courant plus élevés.

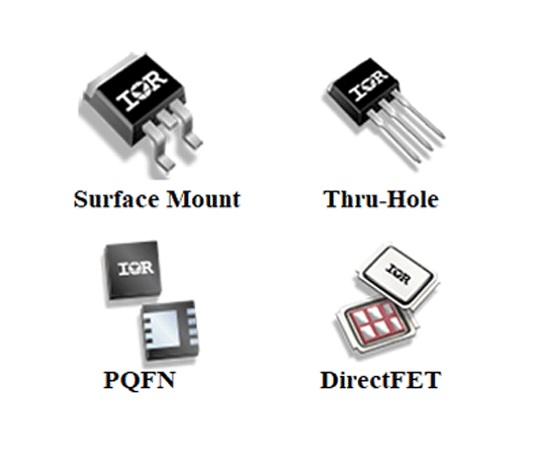

Principaux types d'emballages de MOSFET

Les boîtiers MOSFET sont généralement divisés en quatre grandes catégories :

• Boîtiers montés en surface

• Boîtiers à travers les trous

• Boîtiers PQFN

• Boîtiers DirectFET

Chaque type de boîtier est conçu pour satisfaire des exigences électriques, thermiques et mécaniques spécifiques. Le choix le plus approprié dépend de facteurs tels que le niveau de puissance, l'espace disponible sur le circuit imprimé, la méthode de fabrication et les exigences de refroidissement.

Boîtiers montés en surface

Les MOSFETs montés en surface sont conçus pour être soudés directement sur la surface d'un circuit imprimé (PCB). Ces boîtiers sont largement utilisés dans l'électronique moderne car ils supportent l'assemblage automatisé et permettent une haute densité de composants sur des circuits imprimés compacts.

Leur petite taille les rend adaptés aux électroniques portables, aux équipements de communication, aux systèmes embarqués, aux produits alimentés par batterie et aux convertisseurs de puissance compacts.

Les types de boîtiers MOSFET montés en surface les plus courants incluent :

• TO-263 (D²PAK)

• TO-252 (DPAK)

• MO-187

• SO-8

• SOT-223

• SOT-23

• TSOP-6

Ces types de boîtiers se retrouvent souvent dans les régulateurs de tension, les convertisseurs DC-DC, les circuits de gestion de batterie et les applications de commutation à faible et moyenne puissance.

Boîtiers à travers les trous

Les boîtiers MOSFET à travers les trous utilisent des fils métalliques qui passent à travers des trous dans le PCB et sont soudés de l'autre côté de la carte. Cette construction offre une connexion mécanique solide et supporte souvent des niveaux de puissance plus élevés que les petits boîtiers montés en surface.

La taille plus grande des boîtiers à travers les trous les rend également plus faciles à attacher à des dissipateurs thermiques externes, améliorant la performance thermique dans des applications exigeantes.

Les types de boîtiers MOSFET à travers les trous les plus courants incluent :

• TO-262

• TO-251

• TO-274

• TO-220

• TO-247

Parmi ceux-ci, le boîtier TO-220 est l'un des plus largement reconnus et couramment utilisés. On le trouve souvent dans les alimentations, les contrôleurs de moteur, les chargeurs de batterie, les systèmes d'énergie solaire et l'électronique industrielle.

Pour les applications à courant élevé, les boîtiers TO-247 sont souvent préférés car leur taille plus grande permet une meilleure dissipation de la chaleur et une plus grande capacité de gestion de la puissance.

Boîtiers PQFN

Les boîtiers Power Quad Flat No-Lead (PQFN) sont conçus pour des applications nécessitant à la fois une taille compacte et une performance thermique efficace.

Contrairement aux boîtiers traditionnels avec broches, les dispositifs PQFN utilisent des pastilles en métal exposées sous le corps du boîtier. Cette conception crée des chemins électriques plus courts et réduit l'inductance parasitaire, contribuant à améliorer les performances de commutation dans les circuits de puissance à haute fréquence.

Les tailles de boîtiers PQFN courantes incluent :

• PQFN 2 × 2

• PQFN 3 × 3

• PQFN 3.3 × 3.3

• PQFN 5 × 4

• PQFN 5 × 6

Ces boîtiers sont couramment utilisés dans les convertisseurs DC-DC, les modules de gestion de puissance, les appareils portables et les conceptions de PCB à haute densité où l'efficacité et l'économie d'espace sont importantes.

Boîtiers DirectFET

La technologie DirectFET a été développée spécifiquement pour des applications de puissance haute performance où la gestion thermique est critique.

Dans les boîtiers conventionnels, la chaleur doit traverser plusieurs couches avant d'atteindre le PCB ou la surface de refroidissement. Les boîtiers DirectFET réduisent ce chemin thermique, améliorant l'efficacité du transfert de chaleur et réduisant la résistance thermique.

Le résultat est une meilleure performance de refroidissement, des pertes électriques réduites et une plus grande efficacité dans des conditions de fonctionnement à courant élevé.

Les types de boîtiers DirectFET courants incluent :

• DirectFET M4

• DirectFET MA

• DirectFET MD

• DirectFET ME

• DirectFET S1

• DirectFET SH

Ces boîtiers sont couramment utilisés dans les alimentations pour serveurs, les équipements de télécommunications, les convertisseurs de puissance haute efficacité et les systèmes de gestion de puissance avancés.

Comment sélectionner le bon boîtier MOSFET

La sélection d'un boîtier MOSFET implique plus que de choisir une taille physique adaptée à un circuit imprimé. Le boîtier affecte directement la performance thermique, l'efficacité, la fiabilité et la durée de vie opérationnelle à long terme.

Plusieurs facteurs doivent être évalués lors de la sélection du boîtier :

• Tension nominale

• Intensité nominale

• Capacité de dissipation de puissance

• Fréquence de commutation

• Performance thermique

• Espace disponible sur le PCB

• Méthode de refroidissement

• Exigences de montage mécanique

Par exemple, un boîtier monté en surface compact peut être idéal pour un appareil électronique portable où l'espace est limité et les niveaux de puissance sont relativement faibles. Cependant, le même boîtier peut avoir des difficultés à dissiper la chaleur dans un contrôleur de moteur à courant élevé ou une alimentation industrielle.

En revanche, un boîtier plus grand avec support de dissipateur thermique peut occuper plus d'espace sur la carte mais peut offrir une performance thermique nettement meilleure et une plus grande capacité de gestion de la puissance.

La sélection du boîtier est particulièrement importante dans l'électronique de puissance. Même lorsque deux MOSFETs ont des spécifications électriques similaires, des différences dans la construction du boîtier peuvent entraîner des variations substantielles dans l'augmentation de la température, l'efficacité et la fiabilité. Un boîtier correctement sélectionné aide à maintenir des températures de fonctionnement plus basses, améliore la stabilité à long terme et permet au MOSFET de fonctionner en toute sécurité dans des conditions exigeantes.

Pour cette raison, la sélection du boîtier doit toujours être évaluée en même temps que les tensions nominales, les courants nominales, les caractéristiques de commutation et les exigences thermiques lors du choix d'un MOSFET pour un design.

Conclusion

Les MOSFETs combinent une haute résistance d'entrée, une vitesse de commutation rapide, de faibles besoins en puissance de contrôle et un contrôle de courant efficace, ce qui en fait des composants essentiels dans les circuits modernes. Comprendre leur structure, leur fonctionnement, leurs types, leurs caractéristiques et leurs options de boîtier aide à sélectionner le bon MOSFET pour la conversion d'énergie, le contrôle de moteurs, la logique numérique et d'autres applications électroniques.

Questions Fréquemment Posées [FAQ]

1. Pourquoi les MOSFETs à mode d'amélioration N-channel dominent-ils les conceptions modernes de l'électronique de puissance ?

Les MOSFETs à mode d'amélioration N-channel combinent plusieurs avantages importants, notamment une faible résistance à l'état passant, une vitesse de commutation rapide, une haute capacité de courant, et un fonctionnement normalement désactivé. Comme ils restent désactivés jusqu'à ce qu'une tension de porte soit appliquée, ils améliorent la sécurité et réduisent la consommation d'énergie en mode veille. Leur efficacité et performance en font le choix privilégié pour les alimentations, les entraînements de moteurs, les convertisseurs DC-DC, les systèmes de batteries et les applications de contrôle industriel.

2. Comment la structure de porte isolée contribue-t-elle à l'efficacité du MOSFET ?

La porte du MOSFET est séparée du canal semi-conducteur par une fine couche de dioxyde de silicium, qui empêche le courant continu de passer dans la porte. Cela permet de contrôler le dispositif principalement par tension plutôt que par courant. En conséquence, le circuit de contrôle consomme très peu de puissance, offrant au MOSFET une résistance d'entrée extrêmement élevée et le rendant très efficace pour les applications de commutation et de contrôle.

3. Pourquoi la tension de seuil est-elle un paramètre important lors de la sélection d'un MOSFET ?

La tension de seuil détermine la tension minimale porte-source requise pour former un canal conducteur entre le drain et la source. Si la tension de porte ne dépasse pas cette valeur, le MOSFET peut ne pas s'enclencher complètement, entraînant une résistance plus élevée et des pertes de puissance. La sélection d'une tension de seuil appropriée garantit une performance de commutation fiable et un fonctionnement correct avec les circuits de contrôle prévus.

4. Pourquoi des composants de protection sont-ils souvent nécessaires lors de la commutation de charges inductives avec un MOSFET ?

Les charges inductives telles que les moteurs, les relais et les solénoïdes stockent de l'énergie dans un champ magnétique pendant leur fonctionnement. Lorsque le MOSFET s'éteint, le champ magnétique décroissant génère une surtension appelée FEM inverse. Sans protection, cette tension peut endommager le MOSFET. Des composants tels que des diodes de retour, des diodes TVS et des circuits de snubber aident à absorber ou à rediriger cette énergie et améliorent la fiabilité de la commutation.

5. Comment la sélection du boîtier MOSFET affecte-t-elle la performance et la fiabilité du circuit ?

Le boîtier du MOSFET influence la dissipation de chaleur, la capacité de gestion du courant, la performance de commutation et la fiabilité à long terme. Un boîtier qui ne peut pas évacuer la chaleur efficacement peut provoquer des températures de jonction excessives et réduire la durée de vie du dispositif. Le choix du boîtier approprié permet d'assurer un refroidissement adéquat, un fonctionnement stable et une performance sûre dans les conditions de tension, de courant et de puissance requises.
