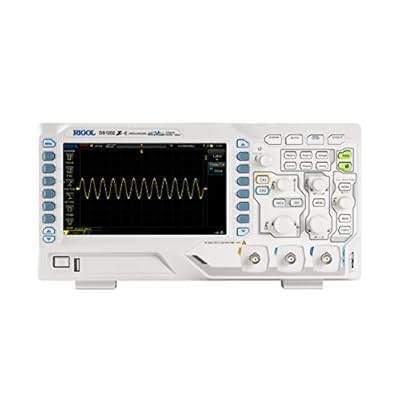

Qu'est-ce qu'un oscilloscope et que mesure-t-il?

Un oscilloscope est un instrument électronique qui montre les signaux électriques sous forme de formes d'onde visibles sur un écran. Les versions antérieures étaient connues sous le nom d'oscillographes. Lorsqu'un signal entre dans l'oscilloscope par le biais d'une sonde, l'instrument suit en continu comment la tension monte, descends, se répète ou change soudainement au fil du temps. Au lieu de lire seulement des chiffres, il peut voir directement le mouvement et la forme du signal au fur et à mesure qu'ils se produisent. Cela facilite beaucoup l'identification des signaux instables, du bruit, des erreurs de timing ou d'un comportement anormal des impulsions lors des tests et du dépannage.

L'écran affiche la tension sur l'axe vertical et le temps sur l'axe horizontal. À mesure que le signal se déplace sur l'affichage, la forme d'onde révèle des informations importantes telles que l'amplitude, la fréquence, le timing, la largeur d'impulsion, le temps de montée et la stabilité du signal. L'échelle de tension, la base de temps et les paramètres de déclenchement sont souvent ajustés étape par étape pour stabiliser la forme d'onde et visualiser les petits détails du signal plus clairement. Une forme d'onde stable permet une observation précise de l'activité électrique répétée, tandis qu'un contrôle de déclenchement rapide aide à capturer des événements transitoires soudains qui peuvent n'apparaître que pendant une fraction de seconde.

Comment un oscilloscope affiche la tension au fil du temps

Un oscilloscope fonctionne en convertissant l'activité électrique en un motif de signal visuel. Une sonde est d'abord connectée à un circuit, un capteur ou un point de test. La sonde capte la tension électrique variable et l'envoie dans la partie d'entrée de l'oscilloscope. À l'intérieur de l'instrument, le signal passe par des circuits d'amplification et de traitement qui le préparent à l'affichage. La forme d'onde est ensuite dessinée sur l'écran en temps réel pour suivre en continu le comportement du signal à mesure que le circuit fonctionne.

Dans les oscilloscopes analogiques traditionnels, la forme d'onde était affichée à l'aide d'un tube à rayons cathodiques (CRT). Le signal entrant contrôlait le mouvement d'un faisceau d'électrons, qui parcourait l'écran et traçait directement la forme d'onde. Les oscilloscopes numériques modernes fonctionnent différemment. Ils échantillonnent rapidement le signal entrant des milliers voire des millions de fois par seconde, convertissent ces échantillons en données numériques et traitent l'information à l'aide de circuits électroniques à haute vitesse. Cette méthode numérique améliore la précision de la mesure, le stockage des formes d'onde, la comparaison de signaux et l'analyse à long terme. Les signaux peuvent être mis sur pause, les sections de forme d'onde peuvent être agrandies, des événements capturés peuvent être stockés et des données de mesure peuvent être transférées à des ordinateurs pour une analyse plus approfondie.

Oscilloscopes analogiques, numériques et spécialisés

Les oscilloscopes sont conçus pour différents environnements de test et conditions de signal. Les oscilloscopes analogiques sont appréciés pour leur affichage de forme d'onde en temps réel continu et leur fonctionnement simple. Les oscilloscopes numériques sont désormais plus courants car ils offrent une précision supérieure, des mesures automatiques, un stockage de formes d'onde et des fonctions d'analyse avancées.

Certains instruments sont optimisés pour des tâches spécialisées. Les oscilloscopes à mémoire stockent des formes d'onde capturées pour une révision ultérieure, ce qui est utile lors de l'analyse d'événements irréguliers ou de courte durée. Les oscilloscopes d'échantillonnage sont conçus pour des signaux de très haute fréquence nécessitant des techniques d'acquisition très rapides. Les oscilloscopes multi-traces peuvent afficher plusieurs signaux en même temps pour comparer les relations de timing entre différentes parties d'un circuit. Il existe également des modèles à usage mixte et spécialisés construits pour des systèmes embarqués, des équipements de communication, des diagnostics automobiles et des tests d'électronique de puissance.

Applications courantes des oscilloscopes et avantages

Les oscilloscopes sont largement utilisés dans l'électronique, les télécommunications, les systèmes automobiles, les équipements de contrôle industriel, le développement embarqué, l'électronique de puissance et les laboratoires éducatifs. Lors des tests de circuits, les techniciens connectent souvent des sondes à différents points d'un système un par un, observant comment la forme d'onde change à mesure que les composants fonctionnent ensemble. Ce retour visuel direct aide à identifier des composants défectueux, des alimentations instables, des chronométrages incorrects ou des erreurs de communication beaucoup plus rapidement que de s'appuyer uniquement sur des mesures numériques.

Un des principaux avantages d'un oscilloscope est sa capacité à capturer à la fois des signaux répétitifs et des événements changeants rapidement. Il peut mesurer la tension, la fréquence, le temps de montée, la largeur d'impulsion, les relations de phase et la distorsion du signal avec une grande précision. Toute activité physique qui peut être convertie en signal électrique peut également être surveillée. Cela inclut le son, la vibration, la pression, la température et diverses sorties de capteurs. En affichant ces signaux sous forme de formes d'onde, l'oscilloscope examine le comportement dynamique du système en temps réel et détecte des problèmes qui pourraient autrement rester cachés.

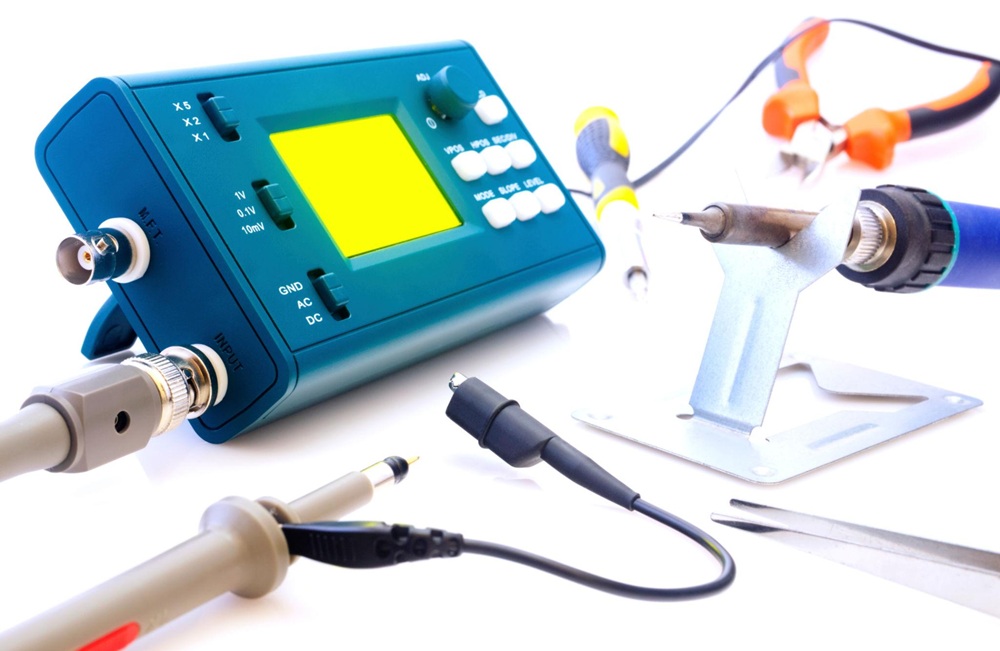

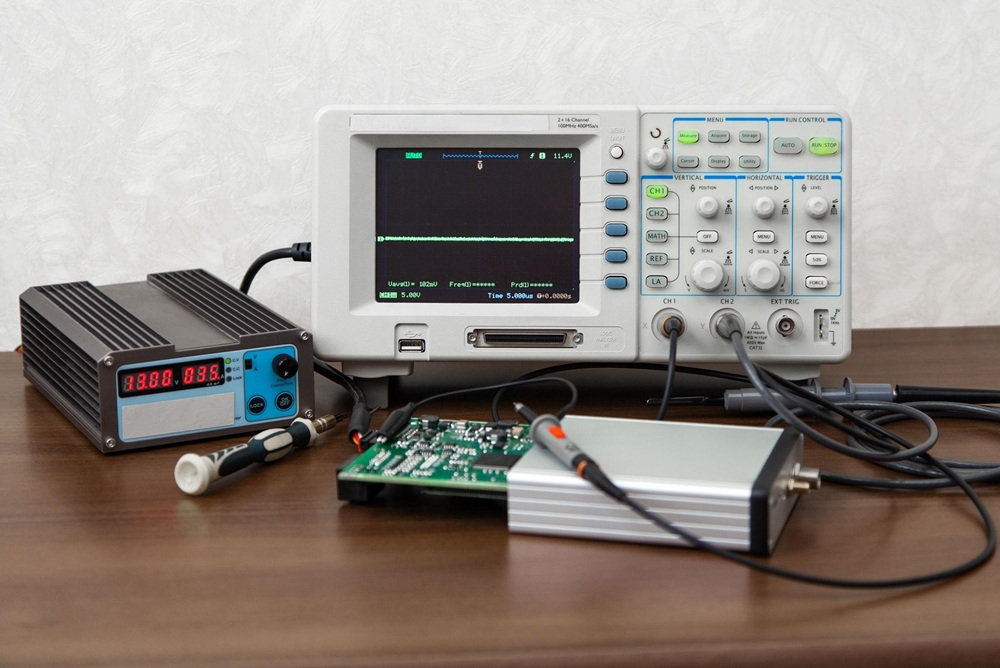

Comment un oscilloscope fonctionne lors de mesures réelles

Avant de mesurer des signaux, la disposition de l'oscilloscope et les sections de contrôle sont généralement examinées en premier. Les oscilloscopes modernes regroupent les commandes par fonction pour rendre l'ajustement de la forme d'onde plus rapide lors des tests. Le dimensionnement du signal, le déclenchement, les outils de mesure et les fonctions de stockage sont ajustés à plusieurs reprises jusqu'à ce que la forme d'onde devienne stable, claire et prête pour l'analyse.

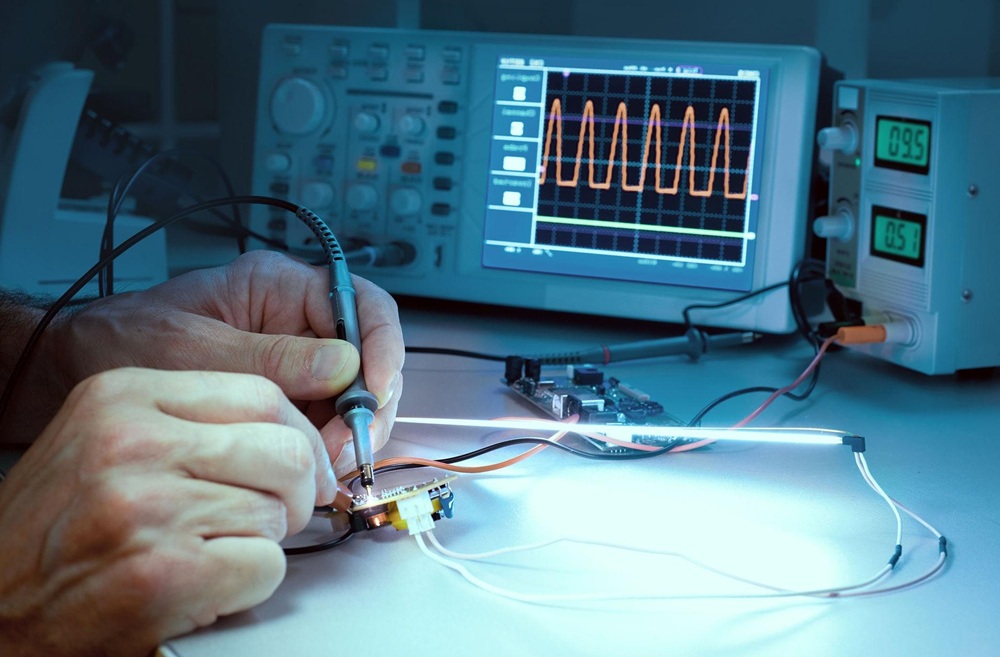

Un processus de mesure typique commence par la connexion de la sonde, la sélection du canal d'entrée, l'ajustement de l'échelle de tension et la configuration de la base de temps. Une fois que la forme d'onde apparaît sur l'écran, les paramètres de déclenchement sont affinés pour empêcher le signal de dériver ou de sauter à travers l'affichage. Après stabilisation, des mesures telles que la tension, la fréquence, la largeur d'impulsion, le temps de montée et les relations temporelles peuvent être examinées plus précisément.

Entrée de signal, sondes et contrôles de base

Le fonctionnement de l'oscilloscope commence généralement par la connexion du signal lui-même. Le bout de la sonde est connecté au point de test, tandis que la pince de terre est attachée au circuit de référence de terre. Une mauvaise connexion à la terre peut introduire du bruit, une instabilité de la forme d'onde ou des mesures déformées, donc la mise à la terre est normalement vérifiée attentivement avant le début de toute analyse détaillée.

La zone frontale de l'oscilloscope contient les commandes utilisées le plus souvent pendant les tests. L'écran d'affichage montre la forme d'onde en temps réel, tandis que les boutons, les boutons et les touches de menu environnantes permettent des ajustements rapides pendant la mesure. Les connecteurs d'entrée analogique, les bornes de compensation des sondes, les ports USB, les contrôles de configuration automatique et les boutons de démarrage/arrêt sont généralement regroupés autour de l'affichage pour un accès plus rapide lors du dépannage.

Les oscilloscopes modernes incluent également des interfaces de communication et de connexion externe qui élargissent la fonctionnalité au-delà de l'affichage basique des formes d'onde. De nombreux modèles fournissent des ports LAN, des interfaces de périphériques USB, des sorties de déclenchement et des terminaux de sortie Pass/Fail pour l'automatisation et le contrôle à distance. Lors des tests, les captures d'écran de forme d'onde, les fichiers de mesure CSV et les données de signal capturées peuvent être transférés directement à un ordinateur pour documentation ou analyse plus approfondie. Dans des environnements automatisés, les sorties de déclenchement sont souvent synchronisées avec d'autres instruments afin que plusieurs dispositifs puissent fonctionner ensemble pendant les mesures.

Ajustements horizontaux, verticaux et de déclenchement

Les contrôles horizontaux, verticaux et de déclenchement fonctionnent ensemble en continu pendant la configuration de la forme d'onde. Ces sections sont rarement ajustées séparément car la stabilité du signal et la clarté de l'affichage dépendent de l'équilibre des trois ensemble.

Les contrôles verticaux ajustent l'amplitude de la forme d'onde et la position de l'écran. Après avoir connecté la sonde, le bouton de l'échelle de tension est tourné jusqu'à ce que la forme d'onde occupe une partie claire de l'affichage sans dépasser les limites de l'écran. Si la forme d'onde apparaît trop petite, l'intervalle de tension est réduit afin que les petits détails du signal deviennent plus faciles à inspecter. Si la forme d'onde dépasse la hauteur de l'écran, l'intervalle est augmenté pour éviter toute distorsion dans l'affichage. Les contrôles de position déplacent la forme d'onde vers le haut ou vers le bas, ce qui devient particulièrement utile lors de la comparaison de plusieurs signaux simultanément.

Les contrôles horizontaux gèrent le timing de la forme d'onde sur l'écran. L'ajustement de la base de temps change combien de temps est représenté par chaque division de l'écran. Les signaux numériques rapides nécessitent souvent des échelles de temps plus courtes pour révéler les impulsions étroites et les bords de transition plus clairement, tandis que les signaux plus lents nécessitent des échelles de temps plus longues pour observer le mouvement progressif de la forme d'onde sur des périodes prolongées. Les contrôles de position horizontale déplacent la forme d'onde à gauche ou à droite afin que des événements importants puissent s'aligner avec la grille de l'écran pour une analyse de timing plus précise. Certains oscilloscopes incluent également des modes de défilement ou de défilement pour une surveillance de longue durée.

Les contrôles de déclenchement stabilisent l'affichage de la forme d'onde en définissant quand la capture de la forme d'onde commence. Sans un déclenchement approprié, le signal peut dériver en continu à travers l'écran, rendant l'observation détaillée difficile. Auto, Normal ou Single-shot est sélectionné pour ajuster le niveau de déclenchement à un point de tension spécifique dans la plage de signal. Chaque fois que la forme d'onde traverse ce point, l'acquisition commence à partir du même emplacement, maintenant la forme d'onde stable sur l'affichage. Le déclenchement par front montant est couramment utilisé pour les signaux répétitifs, tandis que le déclenchement à tir unique est préféré lors de la capture de défauts, de pulsations manquantes ou de pics de tension soudaine qui se produisent une seule fois.

Mesurer et analyser les formes d'onde

Une fois que la forme d'onde devient stable, les paramètres d'affichage sont ajustés pour la mesure et l'analyse. La fonction de configuration automatique est souvent utilisée en premier car elle ajuste automatiquement le dimensionnement de la tension, les paramètres de base de temps et la configuration du déclenchement pour produire rapidement une forme d'onde utilisable. Cela fournit un point de départ qui peut ensuite être affiné manuellement pour une analyse plus précise.

Lors du dépannage, les modes Démarrer et Arrêter sont fréquemment alternés lors de la vérification du comportement du signal. Mettre la forme d'onde sur pause permet d'examiner de plus près les relations de timing, le dépassement, le rebond, la distorsion d'impulsions et le bruit qui peuvent être difficiles à observer lors des mises à jour continues de l'affichage.

Les oscilloscopes numériques modernes peuvent mesurer des paramètres tels que la tension de pointe, la fréquence, la largeur d'impulsion, le temps de montée et les intervalles de timing automatiquement. De nombreux modèles affichent ces valeurs directement sur l'écran tandis que l'acquisition de formes d'onde se poursuit en temps réel. Certains oscilloscopes incluent également des fonctions de mathématiques de forme d'onde, un stockage de référence de forme d'onde, des contrôles de zoom et des outils de comparaison de signaux pour une analyse détaillée des signaux lors du débogage et de la vérification des pannes. Lors de tests de signaux à grande vitesse, de petites sections de forme d'onde sont souvent agrandies pour inspecter plus en détail les transitions de bord, le rebond, le dépassement et le bruit transitoire.

Fonctions de stockage, de rappel et de transfert de données

Les oscilloscopes numériques modernes peuvent stocker des formes d'onde, des captures d'écran, des paramètres de l'instrument et des fichiers de mesure CSV en utilisant la mémoire interne ou des périphériques de stockage USB externes. Lors des tests, les données de forme d'onde sont souvent sauvegardées avant de changer les sondes, d'ajuster les paramètres de déclenchement ou de reconnecter des circuits. Cela permet de vérifier les mesures antérieures plus tard sans répéter tout le processus de configuration.

Les formes d'onde stockées peuvent également être comparées avec de nouveaux signaux capturés lors du dépannage pour identifier plus efficacement les différences de timing, les variations de tension ou le comportement de fonctionnement instable. De nombreux oscilloscopes incluent des ports USB hôtes sur le panneau frontal pour un transfert de fichiers rapide. Après l'insertion d'une clé USB, des captures d'écran et des données de forme d'onde peuvent être enregistrées directement via le menu d'affichage et plus tard ouvertes sur un ordinateur pour reporting, documentation ou analyse plus approfondie des signaux.

Comment optimiser la performance d'un oscilloscope

Améliorer la performance d'un oscilloscope ne se limite pas à l'utilisation d'un matériel plus rapide. Dans de nombreux cas, la performance dépend de la manière dont l'instrument est configuré avant le début des tests. Un ajustement minutieux des paramètres d'acquisition, du traitement des formes d'onde, des méthodes de stockage et du comportement de calibration peut améliorer considérablement la vitesse de capture des formes d'onde, réduire le temps d'attente et maintenir des mesures stables pendant de longues sessions d'essai.

Une configuration bien optimisée rend également l'opération des formes d'onde plus fluide lors du dépannage. Les signaux apparaissent plus rapidement à l'écran, les mises à jour des formes d'onde deviennent plus réactives, et les résultats de mesure peuvent être collectés avec moins d'interruptions. Dans les environnements de test automatisés, une bonne optimisation aide à réduire les délais entre l'oscilloscope et les systèmes externes, surtout lorsque de grandes quantités de données de forme d'onde sont traitées en continu.

Commencez par une configuration propre et stable

Une méthode d'optimisation courante consiste à commencer à partir d'une condition de fonctionnement connue. Avant de connecter le signal de test, l'oscilloscope est souvent restauré à son installation par défaut ou un fichier de configuration enregistré est chargé en premier. Cela empêche les anciens réglages d'interférer avec de nouvelles mesures et aide à maintenir des conditions de test cohérentes lors d'expériences répétées.

Après le chargement de la configuration, les fonctions inutiles sont souvent désactivées une par une. Les canaux d'entrée non utilisés, les mesures automatiques, les opérations mathématiques sur les formes d'onde, les fonctions de décodage et les outils d'analyse consomment tous des ressources de traitement même lorsqu'ils ne sont pas activement nécessaires. Désactiver ces fonctionnalités réduit la charge de traitement interne et permet à l'oscilloscope de réagir plus rapidement lors de l'acquisition.

Par exemple, lorsque seul un signal est mesuré, les canaux non utilisés sont souvent désactivés au lieu de rester actifs en arrière-plan. Cela réduit l'activité de rendu de la forme d'onde et améliore l'efficacité d'acquisition, surtout lors de mesures à grande vitesse.

Réduire les délais de traitement et de communication

Lors de l'acquisition de formes d'onde, l'oscilloscope traite continuellement les données entrantes tout en mettant à jour l'affichage et en communiquant avec des systèmes externes. Si trop de tâches de traitement fonctionnent simultanément, la vitesse de capture des formes d'onde et la réactivité du système peuvent progressivement ralentir.

Pour améliorer la performance, certains oscilloscopes permettent au système d'affichage d'être partiellement ou complètement désactivé pendant que l'acquisition de forme d'onde continue à l'intérieur. Dans ce mode, moins de ressources sont utilisées pour rafraîchir les graphiques, permettant à l'oscilloscope de se concentrer plus directement sur le traitement du déclenchement, la capture de signal, le stockage des formes d'onde et l'analyse interne. Cette approche est particulièrement utile dans les tests de production automatisés où les opérateurs n'ont pas besoin de surveiller en continu la forme d'onde.

De gros fichiers de forme d'onde peuvent également créer des goulots d'étranglement lors des transferts. Lorsque chaque forme d'onde est immédiatement transmise à un ordinateur externe, les délais de communication s'accumulent et réduisent l'efficacité des tests. De nombreux oscilloscopes traitent donc d'abord les mesures de forme d'onde en interne. Au lieu de transférer des ensembles complets de données de forme d'onde, l'instrument calcule des valeurs telles que la fréquence, le temps de montée, la largeur d'impulsion et la tension de pointe en interne, puis transfère uniquement les résultats de mesure finaux. Cela réduit considérablement le trafic de communication et raccourcit le temps de transfert.

Pour la capture répétée de formes d'onde, le mode d'acquisition par séquence est souvent activé. Plusieurs segments de forme d'onde sont d'abord stockés dans la mémoire interne et transférés plus tard par groupes. Cela réduit les interruptions de communication répétées entre les captures et améliore la vitesse globale d'acquisition. Certains oscilloscopes prennent également en charge le stockage direct de forme d'onde à la mémoire interne, sur des disques à état solide ou sur des disques durs locaux afin que les mesures puissent se poursuivre sans attendre les transferts externes immédiats.

La vitesse de communication entre l'oscilloscope et les ordinateurs externes affecte également les performances globales. Dans les systèmes automatisés, les commandes et les données de forme d'onde circulent en permanence via des connexions USB ou réseau, ce qui peut introduire des délais notables lors des tests à grande vitesse. Certains oscilloscopes avancés réduisent cette surcharge en permettant aux logiciels de contrôle de fonctionner directement à l'intérieur du système d'exploitation de l'oscilloscope. Étant donné que le traitement des formes d'onde et le contrôle du logiciel se déroulent dans le même appareil, la réponse aux commandes devient plus rapide et la gestion des données plus efficace.

La performance peut encore être améliorée lorsque les calculs en temps réel inutiles et les fonctions d'analyse inactives sont minimisées. Le nombre de tâches de traitement actives est souvent réduit afin que l'oscilloscope puisse se concentrer sur une acquisition de forme d'onde plus rapide. Les fonctions d'enregistrement de tendance peuvent également aider à réduire la surcharge de transfert en stockant les valeurs de mesure en interne au fil du temps et en transférant plus tard de plus grands ensembles de données groupées au lieu d'envoyer chaque mesure individuelle immédiatement.

Améliorer la stabilité de mesure à long terme

L'optimisation de la performance inclut également le maintien de mesures stables pendant de longues périodes de fonctionnement. Le comportement de calibration a un effet direct sur la précision de la forme d'onde et la continuité des tests.

Avant le début des tests automatisés, l'échelle verticale, le taux d'échantillonnage et les paramètres d'acquisition sont généralement configurés à l'avance. Cela permet à la calibration interne de se terminer avant que les mesures continues ne commencent et aide à réduire les pauses inattendues lors de l'opération.

Les changements de température à l'intérieur de l'oscilloscope peuvent également déclencher des événements de recalibrage automatique. Dans des environnements tempérés à température ambiante stable, la compensation thermique automatique est parfois désactivée pour réduire les interruptions de calibration inutiles. Cependant, cet ajustement est normalement effectué uniquement lorsque les conditions de mesure sont soigneusement contrôlées et que la précision des formes d'onde a déjà été vérifiée.

Pour des tests de longue durée, le maintien de conditions environnementales stables, la minimisation des changements de réglage répétés et la réduction du traitement de forme d'onde inutile contribuent toutes à une performance d'oscilloscope plus fiable et à une analyse de signal plus fluide.

Comment choisir rapidement le bon oscilloscope

Choisir un oscilloscope devient beaucoup plus facile lorsque les exigences du signal sont claires dès le début. Différents circuits produisent des comportements de forme d'onde différents, donc l'oscilloscope doit correspondre aux conditions de test réelles au lieu de se fier uniquement aux spécifications générales. Lors de la sélection, la bande passante, le taux d'échantillonnage, la profondeur de mémoire, la capacité de déclenchement, le type de sonde et les fonctions d'analyse sont généralement comparés ensemble car ces spécifications affectent directement la précision des formes d'onde et l'efficacité du débogage.

Un processus de sélection pratique commence souvent par identifier le type de signal, estimer la fréquence de signal la plus élevée et décider si la mesure implique des signaux analogiques lents, des bords numériques rapides, des électroniques de puissance, des bus de communication, ou des systèmes à signaux mixtes. Une fois ces conditions claires, les modèles inappropriés peuvent être rapidement éliminés.

Comprendre le signal avant de choisir l'oscilloscope

La première étape consiste à comprendre exactement quel type de signal doit être mesuré. Avant de consulter les spécifications de l'oscilloscope, le comportement du circuit, la forme de vague attendue, la vitesse du signal et l'environnement de fonctionnement sont généralement examinés en premier.

Plusieurs caractéristiques du signal affectent fortement la sélection de l'oscilloscope. Cela inclut la plage de fréquence, le temps de montée, la largeur d'impulsion, la répétition de forme d'onde, la stabilité du signal et le nombre de canaux requis. Par exemple, le débogage d'une alimentation basse fréquence nécessite des performances d'oscilloscope très différentes de l'analyse d'un signal de communication haute vitesse.

Si plusieurs signaux doivent être observés simultanément, des canaux supplémentaires deviennent importants. Lors de l'analyse de timing numérique, les signaux d'horloge, les lignes de données et les événements de déclenchement sont souvent comparés côte à côte sur le même écran. Dans ces situations, le nombre de canaux et la synchronisation des formes d'onde affectent directement la vitesse et l'efficacité du débogage.

Comprendre le signal d'abord permet d'éviter de trop dépenser pour des fonctionnalités inutiles tout en évitant un équipement sous-performant qui ne peut pas capturer des détails de forme d'onde importants.

Bande passante, taux d'échantillonnage et profondeur de mémoire

La bande passante, le taux d'échantillonnage et la profondeur de mémoire fonctionnent ensemble lors de mesures réelles d'oscilloscope. Ces spécifications sont souvent listées séparément dans les fiches techniques, mais elles sont généralement évaluées ensemble car la précision des formes d'onde dépend de la manière dont les trois fonctionnent ensemble comme un système complet.

La bande passante détermine la fréquence la plus élevée que l'oscilloscope peut mesurer avec précision. Elle est normalement spécifiée au point −3 dB, où l'amplitude du signal mesuré tombe à environ 70,7 % du niveau du signal d'origine. Pour une reproduction fiable des formes d'onde, la bande passante de l'oscilloscope est couramment sélectionnée au moins cinq fois plus élevée que le composant de fréquence le plus élevé du signal. Par exemple, les signaux contenant des composants de fréquence allant jusqu'à 100 MHz sont souvent mesurés à l'aide d'oscilloscopes ayant au moins 500 MHz de bande passante pour préserver la forme et la précision des bords de la forme d'onde. Lorsque la bande passante est trop faible, les bords de la forme d'onde deviennent arrondis, les formes d'impulsions perdent des détails et les informations haute fréquence peuvent disparaître complètement. Ces distorsions peuvent masquer les véritables problèmes de signal ou faire apparaître des formes d'onde saines comme défectueuses pendant le débogage.

Le taux d'échantillonnage détermine combien de fois par seconde l'oscilloscope convertit le signal analogique en données de forme d'onde numériques. Des taux d'échantillonnage plus élevés capturent plus de détails de forme d'onde et réduisent le risque de manquer des impulsions étroites ou des événements de courte durée. Dans la plupart des mesures pratiques, le taux d'échantillonnage est généralement réglé à au moins cinq fois supérieur à la fréquence du signal la plus élevée. Des ratios d'échantillonnage plus élevés sont également préférés pour des transitions de bord rapides et des formes d'onde complexes. Par exemple, mesurer un signal de 200 MHz nécessite généralement des taux d'échantillonnage supérieurs à 1 GS/s pour une reconstruction stable de la forme d'onde. De faibles taux d'échantillonnage peuvent créer des problèmes d'échantillonnage insuffisant où les formes d'onde apparaissent déformées, instables ou complètement différentes du comportement réel du circuit. Une densité d'échantillonnage plus élevée améliore également la précision du zoom car plus de points de forme d'onde restent disponibles lors de l'inspection détaillée.

La profondeur de mémoire détermine combien d'échantillons de forme d'onde l'oscilloscope peut stocker lors d'une seule acquisition. Cela devient particulièrement important lors de la capture de longues périodes de forme d'onde tout en maintenant une haute résolution d'échantillonnage. La profondeur de mémoire dépend directement à la fois du taux d'échantillonnage et du temps de forme d'onde affiché à l'écran.

La relation est:

Profondeur de stockage = Taux d'échantillonnage × Temps d'affichage

Par exemple, capturer une forme d'onde à 1 GS/s sur 10 ms nécessite environ 10 millions de points d'échantillon de profondeur de mémoire. Si la mémoire disponible est trop petite, l'oscilloscope peut automatiquement abaisser le taux d'échantillonnage pendant de longues acquisitions, réduisant les détails de la forme d'onde et cachant potentiellement des défauts de courte durée ou des fautes de timing. Une mémoire profonde est particulièrement précieuse lors du dépannage de problèmes de signal intermittents cachés dans de longues enregistrements de forme d'onde. La réactivité de l'oscilloscope est également vérifiée lorsque la mémoire profonde est activée car certains modèles deviennent sensiblement plus lents aux réglages de mémoire maximaux.

Qualité d'affichage et performance de déclenchement

La réactivité de l'affichage et la performance de déclenchement affectent directement la vitesse et l'efficacité du débogage dans les systèmes électroniques. Même lorsque deux oscilloscopes ont des spécifications similaires sur papier, le fonctionnement pratique peut se sentir très différent en fonction de la vitesse de rendu de la forme d'onde, de la réactivité du menu et du comportement de déclenchement.

Un affichage réactif permet un ajustement plus fluide de la forme d'onde pendant les tests. Les formes d'onde doivent se mettre à jour rapidement lors de changements d'échelle, de zoom ou de réglages de déclenchement. Un rafraîchissement rapide des formes d'onde aide également à révéler des défauts intermittents qui apparaissent occasionnellement. Pendant les tests, la clarté de la forme d'onde, la fluidité de l'écran, la disposition du menu et la lisibilité de l'affichage sont souvent comparées pendant que les paramètres de mesure sont ajustés à plusieurs reprises. Un affichage clair et réactif réduit la fatigue pendant de longues sessions de débogage et améliore la vitesse d'analyse des formes d'onde.

La performance de déclenchement devient également importante lors de débogages avancés. Le déclenchement par front de base fonctionne bien pour les signaux répétitifs, mais des tâches de débogage plus difficiles nécessitent souvent des fonctions de déclenchement avancées capables d'isoler des défauts, des impulsions étroites, des largeurs d'impulsions anormales, des transitions manquantes ou des violations de timing. Au lieu d'afficher toute l'activité de la forme d'onde en continu, l'oscilloscope se concentre uniquement sur la condition de déclenchement sélectionnée.

Lors du dépannage, un temps significatif est souvent passé à ajuster les conditions de déclenchement car de petits changements dans le déclencheur peuvent déterminer si des événements de forme d'onde rares apparaissent rapidement ou restent cachés pendant de longues périodes. Pour les pannes intermittentes, le déclenchement à tir unique devient particulièrement utile car l'oscilloscope capture l'événement anormal une fois et fige la forme d'onde pour inspection détaillée. Une forte performance de déclenchement améliore considérablement l'efficacité du débogage dans les systèmes numériques à grande vitesse et les circuits de communication.

Erreurs courantes des oscilloscopes et problèmes de mesure

Même lorsqu'un oscilloscope a une bande passante suffisante et des fonctions de mesure avancées, des résultats inexacts peuvent toujours apparaître si la configuration de mesure est incorrecte. De nombreux problèmes de forme d'onde ne sont pas causés par le circuit lui-même, mais par des erreurs de configuration de déclenchement, des connexions de sonde incorrectes, des problèmes de mise à la terre ou des réglages d'oscilloscope incorrects. Lors du dépannage, ces erreurs peuvent créer des formes d'onde trompeuses qui font apparaître un circuit sain comme défectueux ou cacher de réels problèmes de signal.

Dans de réels environnements de test, un temps significatif est souvent passé à vérifier si un comportement de forme d'onde anormal est causé par le circuit ou par la configuration de mesure elle-même. Comprendre les erreurs les plus courantes des oscilloscopes aide à améliorer la précision des mesures, accélère le débogage et évite le remplacement de composants inutiles ou des modifications incorrectes du circuit.

Réglages de déclenchement médiocres et formes d'onde instables

L'un des problèmes les plus courants des oscilloscopes est une forme d'onde instable ou en mouvement continu. Dans de nombreux cas, cela se produit parce que le système de déclenchement n'est pas configuré correctement. Sans un déclenchement approprié, l'oscilloscope commence à plusieurs reprises l'acquisition de forme d'onde à des points aléatoires dans le cycle du signal, ce qui fait dériver la forme d'onde à travers l'écran..

L'instabilité du déclenchement devient particulièrement noticeable lors de la mesure de signaux numériques rapides, de trains d'impulsions ou de formes d'onde de commutation bruyantes. Si le niveau de déclenchement est réglé trop haut ou trop bas, l'oscilloscope peut échouer à verrouiller correctement la transition de signal.

Ce problème est souvent corrigé en ajustant lentement le niveau de déclenchement tout en surveillant la stabilité de la forme d'onde en temps réel. Sélectionner le mode de déclenchement correct améliore également la consistance de la forme d'onde. Le déclenchement par front fonctionne bien pour les signaux répétitifs, tandis que le déclenchement à tir unique est couramment utilisé pour capturer des défauts irréguliers, des pics de tension ou des impulsions manquantes qui ne se produisent qu'une seule fois..

Le bruit peut également affecter la précision du déclenchement. Dans les environnements électriques bruyants, des filtres de déclenchement ou des ajustements de couplage de signal sont utilisés pour réduire les déclenchements erronés..

Compensation de sonde incorrecte

Les problèmes de compensation de sonde peuvent considérablement déformer la forme de la forme d'onde, surtout lors de la mesure de bords numériques rapides ou de signaux haute fréquence. Même lorsque l'oscilloscope lui-même fonctionne correctement, une sonde non compensée peut introduire des dépassements, des bords arrondis, des rebonds ou un comportement d'impulsion incorrect à l'affichage.

Les sondes passives nécessitent normalement un ajustement de compensation avant utilisation. Ce processus fait correspondre les caractéristiques de la sonde à l'étape d'entrée de l'oscilloscope afin que le signal reste précis sur différentes fréquences.

Lors de la configuration, la sonde est connectée à la sortie de calibration de l'oscilloscope pour observer une onde carrée de référence. Des bords de forme d'onde arrondis indiquent une sous-compensation, tandis que des dépassements aigus près des bords indiquent une surcompensation. Le condensateur de compensation de la sonde est ensuite ajusté jusqu'à ce que l'onde carrée devienne plate et stable..

La compensation de sonde est particulièrement importante lors de mesures à grande vitesse, car de petites distorsions de forme d'onde peuvent entraîner une analyse de timing incorrecte ou une interprétation erronée du signal..

Limitations de bande passante et d'échantillonnage

Les limitations des oscilloscopes peuvent également créer des résultats de mesure trompeurs. Lorsque la bande passante est trop faible, les bords rapides de la forme d'onde deviennent arrondis et les détails des signaux haute fréquence peuvent disparaître. Cela peut faire apparaître les circuits de commutation, les signaux de communication ou les formes d'onde d'horloge comme étant plus lents ou plus propres qu'ils ne le sont vraiment.

De faibles taux d'échantillonnage créent un problème différent. Si l'oscilloscope ne sample pas le signal assez rapidement, la reconstruction de la forme d'onde devient inexacte. Des impulsions étroites peuvent disparaître complètement, et la forme d'onde affichée peut ne plus représenter le comportement réel du circuit.

Ces problèmes deviennent plus graves lors de l'analyse numérique à grande vitesse, des mesures RF, et des tests d'électronique de puissance où des transitions rapides contiennent des informations de signal importantes..

Ces problèmes sont couramment évités en utilisant un oscilloscope avec des bandes passantes et des taux d'échantillonnage beaucoup plus élevés que la fréquence du signal. Une plus grande densité d'échantillonnage améliore également la précision du zoom car plus de données de forme d'onde restent disponibles lors de l'inspection détaillée.

La profondeur de mémoire peut également affecter la qualité de la forme d'onde. Si l'oscilloscope abaisse automatiquement le taux d'échantillonnage pour prendre en charge des temps de capture plus longs, de petits défauts ou des pannes de courte durée peuvent devenir cachés à l'intérieur de l'acquisition..

Problèmes de bruit, de mise à la terre et de distorsion du signal

Les problèmes de mise à la terre constituent une autre source majeure de comportement de forme d'onde inexact. Une mauvaise connexion à la terre peut introduire du bruit supplémentaire, un déclenchement instable, des rebonds ou des bords de signal déformés lors de la mesure..

De longs câbles de mise à la terre de sonde agissent souvent comme de petites antennes qui captent les interférences électriques environnantes. Dans les alimentations à découpage ou les circuits haute fréquence, ce bruit indésirable peut apparaître directement sur l'affichage de la forme d'onde et rendre l'analyse du signal difficile..

Les problèmes de bruit sont souvent réduits en raccourcissant la connexion au sol de la sonde et en gardant la boucle de mesure petite. Une mise à la terre appropriée améliore également la stabilité du déclenchement et réduit la distorsion des formes d'onde pendant les mesures de bords rapides..

La distorsion du signal peut également se produire lorsque la sonde elle-même charge excessivement le circuit. Chaque sonde ajoute de la résistance, de la capacitance et de l'inductance au point de mesure. Dans les circuits sensibles ou à grande vitesse, une charge de sonde excessive peut changer le comportement réel du signal pendant la mesure..

Les sondes actives, les sondes différentes et les sondes à faible capacité sont souvent utilisées dans ces situations car elles réduisent la charge du circuit et améliorent la précision de la mesure..

Les interférences environnementales peuvent également affecter la qualité des formes d'onde. Les moteurs à proximité, les alimentations à découpage, les dispositifs sans fil ou les câbles mal blindés peuvent introduire du bruit électrique indésirable dans le système de mesure. Lors du dépannage, des formes d'onde suspectes sont souvent vérifiées à nouveau en changeant la position de la sonde, en améliorant la mise à la terre ou en isolant temporairement les sources de bruit à proximité..

Oscilloscope vs autres instruments de test électroniques

Différents instruments de test électroniques sont conçus pour différentes tâches de mesure. Bien que certaines fonctions puissent se chevaucher, les oscilloscopes, les multimètres et les analyseurs logique résolvent des problèmes de débogage et d'analyse très différents. Comprendre ces différences permet de sélectionner l'instrument correct pour l'environnement de mesure au lieu de se fier à un seul outil pour chaque situation..

Oscilloscope vs multimètre

Un multimètre mesure principalement des valeurs électriques stables telles que tension, courant, résistance, continuité et parfois fréquence ou capacitance. Il est couramment utilisé pour le dépannage électrique de base, la vérification de l'alimentation et les tests de composants..

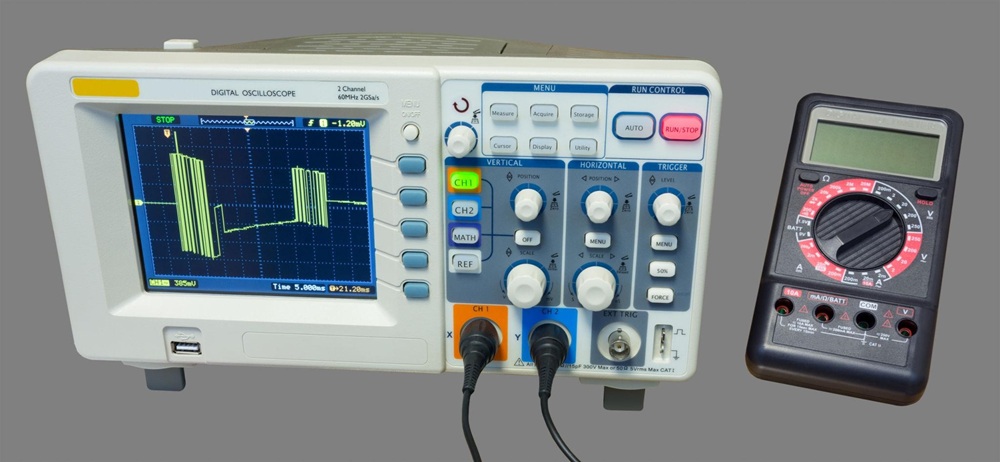

Un oscilloscope mesure la tension au fil du temps et affiche la forme d'onde directement sur l'écran. Au lieu de montrer uniquement une seule valeur numérique, il révèle comment le signal change en continu pendant le fonctionnement. Cela permet d'observer la forme d'onde, le comportement temporel, le bruit, les rebonds, les défauts, le dépassement, la largeur d'impulsion et les transitions de signal qu'un multimètre ne peut pas afficher..

Par exemple, un multimètre peut confirmer qu'un rail d'alimentation mesure correctement 5 V, tandis qu'un oscilloscope peut révéler si des pics de tension rapides, du bruit de ripple ou des événements de commutation instables se produisent sur cette même ligne. Lors du débogage numérique à grande vitesse, de l'analyse de communication ou du dépannage transitoire, la visibilité des formes d'onde devient extrêmement importante..

Dans de nombreux environnements de réparation et de développement, les multimètres et les oscilloscopes sont utilisés ensemble car chaque instrument fournit différents types d'informations électriques..

Oscilloscope vs analyseur logique

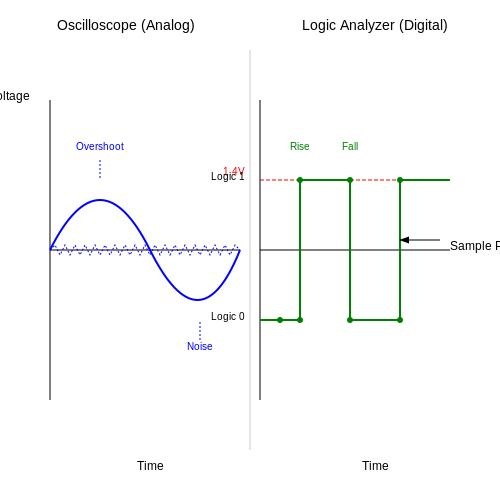

Les oscilloscopes et les analyseurs logiques sont tous deux utilisés pour l'analyse des signaux, mais ils se concentrent sur différents types de mesures..

Un oscilloscope capture le comportement analogique de la forme d'onde avec des informations détaillées sur la tension et le timing. Il est utile pour examiner les problèmes d'intégrité du signal tels que les rebonds, le dépassement, les transitions de bords lentes, le couplage de bruit et la distorsion des formes d'onde analogiques. Les oscilloscopes aident également à vérifier les niveaux de tension, les temps de montée, la qualité des impulsions et les relations de timing dans des systèmes analogiques et numériques mixtes..

Un analyseur logique se concentre principalement sur les états logiques numériques et les relations de timing multicanaux. Au lieu d'afficher des formes d'onde analogiques détaillées, il interprète les signaux comme des hauts et des bas logiques sur plusieurs canaux simultanément. Cela devient particulièrement utile lors du débogage de bus de communication, de séquences de timing numériques, de lignes d'adresse, de signaux de contrôle et d'activités de processeurs..

Par exemple, un oscilloscope peut révéler qu'un front d'horloge contient du rebond ou des transitions instables, tandis qu'un analyseur logique peut montrer comment ce même signal d'horloge affecte le timing de communication à travers plusieurs canaux numériques..

Les environnements de débogage modernes combinent souvent les deux instruments car la qualité des formes d'onde analogiques et le comportement de timing numérique s'influencent souvent mutuellement lors du dépannage au niveau du système..

Tendances modernes des oscilloscopes et caractéristiques avancées

Les oscilloscopes modernes continuent d'évoluer au-delà des fonctions de base d'affichage et de mesure de forme d'onde. De nombreux modèles incluent désormais le décodage de protocoles intégré pour des interfaces telles que I2C, SPI, UART, CAN, USB et Ethernet, permettant d'analyser les données de communication directement aux côtés de l'activité de forme d'onde..

Les oscilloscopes à signaux mixtes combinent l'analyse de formes d'onde analogiques avec la surveillance de canaux logiques numériques, facilitant le débogage des systèmes embarqués et du matériel de communication au sein d'un même instrument. Les oscilloscopes USB sont également devenus plus courants dans des environnements portables et à espace limité car ils permettent l'acquisition de forme d'onde via des ordinateurs externes plutôt que via de grands systèmes matériels autonomes..

L'analyse de forme d'onde à distance et le contrôle basé sur le réseau deviennent de plus en plus importants dans les laboratoires automatisés et les systèmes de test industriels. De nombreux oscilloscopes prennent désormais en charge la surveillance à distance, la connectivité cloud, la génération de rapports automatisés et des flux de travail de test contrôlés par logiciel qui améliorent l'efficacité des mesures à long terme et la gestion des données..

Ces fonctionnalités continuent d'élargir le rôle de l'oscilloscope, passant d'un simple visualiseur de forme d'onde à une plateforme d'analyse et de débogage intégrée plus complexe..

Conclusion

Les oscilloscopes restent des instruments essentiels pour observer, mesurer et dépanner les signaux électriques dans les systèmes électroniques modernes. Leur capacité à afficher les variations de tension en temps réel pour analyser le comportement des formes d'onde, les relations de timing, le bruit, les défauts, la qualité des impulsions et la stabilité du signal est bien plus efficace que les simples mesures numériques. Des mesures précises avec un oscilloscope dépendent non seulement des spécifications matérielles telles que la bande passante, le taux d'échantillonnage, la profondeur de mémoire et la performance de déclenchement, mais aussi d'une gestion appropriée des sondes, de la mise à la terre, de la configuration du déclenchement et des pratiques d'optimisation des formes d'onde. Alors que les systèmes modernes continuent de devenir plus rapides et plus complexes, les oscilloscopes combinent désormais l'analyse de forme d'onde avec des mesures automatisées, le décodage de protocoles, le débogage à signaux mixtes, la connectivité à distance et des fonctionnalités d'analyse de données avancées. Ces capacités continuent d'élargir le rôle de l'oscilloscope, passant d'un simple visualiseur de forme d'onde à une plateforme critique pour l'analyse de signal en temps réel, la validation de systèmes et le dépannage électronique avancé..
