La mesure de la température des semi-conducteurs est critique car la chaleur affecte directement les performances électriques, la stabilité, l'efficacité, la fiabilité et la durée de vie des dispositifs. Les dispositifs semi-conducteurs modernes génèrent une chaleur concentrée au sein de structures extrêmement petites, rendant la mesure thermique précise plus difficile qu'une simple détection de surface. Cet article explique les principales méthodes de mesure de la température des semi-conducteurs, y compris les techniques optiques, basées sur le contact et électriques, tout en examinant leur comportement opérationnel, leurs limitations et les compromis pratiques en ingénierie..

Catalog

Méthodes de mesure de la température des semi-conducteurs et défis thermiques

La température des dispositifs semi-conducteurs est généralement déterminée à l'aide de trois catégories de mesure, chacune tenant compte d'un aspect différent de l'histoire thermique. Dans le travail quotidien en laboratoire, le choix tend à ressembler moins à une sélection d'un gagnant qu'à une décision sur les compromis que vous pouvez accepter pour la question à traiter. Une source de frustration silencieuse pendant la mise en service et l'analyse des pannes est que deux équipes peuvent toutes deux mesurer honnêtement et être en désaccord, simplement parce que leurs outils sont sensibles à différentes régions, couches ou fenêtres temporelles..

Catégories de mesure :

• Détection optique

• Détection basée sur le contact

• Détection électrique

Ce qui pousse généralement à la sélection est la façon dont vous définissez la "température" (point chaud maximal par rapport à une quantité moyennée par jonction), l'échelle de temps qui vous importe (conditions stables par rapport à des transitoires courts) et combien de perturbations vous tolérerez de la configuration de mesure. Lorsque les résultats sont en conflit, la première question souvent la plus productive est : "Quelle région physique chaque méthode pèse-t-elle réellement ?" plutôt que "Laquelle est incorrecte ?"

Détection optique

Les méthodes optiques déduisent la température en observant comment le dispositif émet, reflète ou module la lumière. En pratique, elles sont utilisées pour une observation visuelle rapide de l'endroit où la chaleur s'accumule et comment les motifs thermiques changent avec le biais, la disposition ou les conditions de fonctionnement. Les outils optiques peuvent suivre des changements thermiques rapides car la limite de vitesse est généralement déterminée par le détecteur, l'illumination et l'optique, et non par le retard thermique d'une sonde reposant sur la surface..

Approches optiques courantes :

• Thermographie IR pour le mapping de la température de surface

• Techniques Micro-Raman pour une meilleure résolution spatiale

• Méthodes de thermoréflectance pour des mesures haute résolution proches de la surface

Une force récurrente est une interférence physique minimale avec le flux de chaleur natif, ce qui peut donner aux enquêtes précoces une impression d'être "plus propres" que les méthodes basées sur des sondes, du moins jusqu'à ce que l'optique de surface et les conditions limites commencent à dominer l'incertitude..

La détection optique renvoie généralement une température de surface ou un proxy proche de la surface, pas une lecture directe du point chaud le plus profond. Cette nuance est importante car la région la plus chaude est souvent enfouie près du canal, de la jonction ou d'une autre région active, tandis que la surface supérieure peut paraître plus calme en raison de la répartition de la chaleur à travers la passivation, les diélectriques et la métallisation..

Un flux de travail qui tend à bien vieillir est de coupler les cartes optiques à un modèle thermique et de traiter le résultat optique comme une observation de frontière. Le modèle devient ensuite le pont entre ce que la caméra peut voir et ce que le silicium est susceptible d'expérimenter, ce qui est particulièrement utile lorsque l'objectif final est la prévision de fiabilité plutôt qu'une carte thermique convaincante..

Les techniques optiques dépendent de l'accès en ligne de vue et d'un contrôle discipliné des conditions de surface. Les mesures peuvent sembler trompeusement simples jusqu'à ce qu'une surface réfléchissante ou un artefact d'emballage faussement le résultat..

Problèmes pratiques :

• Émissivité et réflectivité : Les lectures IR dépendent des hypothèses d'émissivité ; la métallisation réfléchissante peut afficher une température artificiellement basse à moins d'être corrigée ou préparée..

• Revêtements et traitements de surface : Les revêtements à haute émissivité peuvent améliorer la répétabilité, tout en changeant légèrement les conditions aux limites ; de nombreux plans d'essai acceptent un revêtement mince et caractérisé comme un compromis mesuré..

• Contraintes d'emballage : Les couvercles, dispositifs de dissipation de chaleur et encapsulants peuvent bloquer ou déformer le chemin optique ; le décapage peut restaurer l'accès tout en déplaçant également la convection/radiation et en modifiant la référence..

Un modèle mental utile est que la détection optique répond souvent à "où est le point chaud et comment se déplace-t-il ?" avec une confiance qui semble immédiate, tandis que l'exactitude de la température absolue est liée à la manière dont l'optique, les propriétés de surface et les conditions aux limites sont gérées..

Détection basée sur le contact

Les méthodes de contact placent un capteur sur ou près de la surface du dispositif et infèrent la température par le transfert de chaleur vers l'élément de détection. Elles sont souvent choisies lorsque vous souhaitez une lecture directe à des emplacements spécifiques, lorsque les budgets sont serrés, ou lorsque vous avez besoin de quelque chose qui peut être mis en place rapidement sans optique spécialisée. Lorsqu'elles sont réalisées avec soin, les capteurs de contact peuvent également produire des cartes détaillées, mais la mesure elle-même devient partie intégrante de l'environnement thermique..

Outils de contact typiques :

• Micro-thermocouples

• RTD (détecteurs de température à résistance)

• Capteurs à film mince

• Peintures/revêtements thermosensibles

La limitation principale est que le capteur peut remodeler le champ thermique local. Même une petite sonde peut siphonner de la chaleur d'une région à fort gradient et faire en sorte qu'un vrai pic paraisse plus modéré qu'il ne l'est en réalité. Cela est particulièrement frustrant lors des sessions de débogage car les données semblent stables et répétables, mais restent constamment basses..

Conditions qui aggravent cette sous-estimation :

• Chemin de capteur à conductivité thermique élevée par rapport aux couches de surface

• Surface de contact plus grande ou force appliquée excessive

• Matériaux d'interface qui introduisent des chemins supplémentaires de dissipation de chaleur

Les atténuations qui aident généralement en pratique incluent la réduction de la masse du capteur, l'utilisation d'une force de contact plus légère et le maintien de la couche de connexion aussi fine que possible. Si le temps le permet, varier délibérément la force de la sonde ou le style de fixation et observer comment la lecture change peut révéler si la sonde "tire" la température locale vers le bas..

La détection par contact fonctionne bien lorsque la surface est accessible et que vous souhaitez des lectures stables et répétables à quelques emplacements, par exemple pour vérifier un changement de dissipateur thermique, comparer des options d'emballage ou vérifier les tendances de résistance thermique à travers plusieurs constructions. Ces capteurs peuvent également servir de points d'ancrage pour d'autres approches, tant que vous choisissez des emplacements avec des gradients modestes et que vous maintenez l'intrusion de la sonde suffisamment petite pour que vous puissiez défendre la mesure..

Cas d'utilisation appropriés :

• Validation à quelques points connus

• Suivi des tendances répétables à travers les constructions

• Ancrage/calibration d'autres méthodes dans des régions à faible gradient

Détection électrique

Les méthodes électriques estiment la température à partir de paramètres électriques dépendant de la température. Elles sont attrayantes car elles peuvent souvent être réalisées au niveau de l'emballage sans accès optique, et elles peuvent s'intégrer naturellement dans les flux de tests de production ou même dans le suivi sur le terrain. La commodité est réelle, mais la responsabilité de comprendre quelle région et quelle physique le paramètre choisi pèse également..

Paramètres dépendant de la température courants :

• Tension de jonction directe

• Résistance à l'état passant

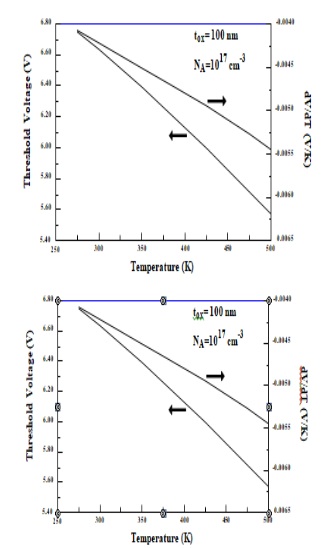

• Tension de seuil

• Changements de gain liés à la mobilité

• Courant de fuite

La détection électrique produit généralement une température électrique liée à la région qui domine le paramètre choisi. Les méthodes basées sur les diodes corrèlent souvent fortement avec le comportement de la jonction, tandis que la résistance à l'état passant des MOSFET peut refléter un composite des régions de canal et d'accès distribuées sur la puce. Cette nature spécifique à une région peut être avantageuse : si votre mécanisme de défaillance suit le chauffage de la jonction, un indicateur corrélé à la jonction peut sembler plus amical pour la décision qu'une moyenne de surface qui atténue le pic..

La principale exigence est de déclarer explicitement ce que représente la métrique électrique, ce qu'elle ignore probablement et comment cela se rapporte à la question physique à laquelle vous essayez de répondre..

La calibration est le défi récurrent. La variation du processus, l'historique de stress et le vieillissement peuvent déplacer les paramètres électriques de manière à rivaliser avec les changements induits par la température, ce qui peut éroder silencieusement la confiance s'ils ne sont pas gérés..

Les garde-fous typiques utilisés pour maintenir l'honnêteté de la thermométrie électrique :

• Calibration spécifique à l'appareil : Une seule pente universelle peut glisser dans un territoire trompeur lorsque la variation entre les puces ou entre les lots n'est pas triviale..

• Conditions de mesure contrôlées : La détection peut auto-chauffer le dispositif ; des impulsions courtes et de faibles cycles de service sont couramment utilisés pour réduire le changement de température induit par la mesure..

• Séparation des confondants : Le courant de fuite, par exemple, est sensible à la température et également sensible aux défauts/dégradations, donc les estimations peuvent dériver à moins d'être ré-référencées périodiquement..

Une vue pragmatique est que la détection électrique est bien adaptée à la surveillance de routine, mais elle fonctionne mieux lorsqu'elle est traitée comme un instrument calibré avec un enveloppe opérationnelle déclarée, et non comme un thermomètre à un chiffre qui convient à toutes les situations..

Choisir une approche concerne généralement l'alignement de la physique de mesure avec la question spécifique que vous posez et les contraintes que vous ne pouvez pas éviter. Lorsque les équipes réussissent cet alignement, les données semblent cohérentes ; lorsqu'elles ne le font pas, les gens finissent souvent par se contredire avec des mesures parfaitement réelles..

Indices d'alignement des décisions :

• Localisation du point chaud et gradients spatiaux : le mapping optique est souvent le plus informatif..

• Référence stable à des points accessibles : la détection par contact peut être fiable lorsque l'intrusion est contrôlée..

• Surveillance intégrée et répétable liée au comportement de la jonction : la détection électrique est souvent la plus fonctionnelle..

Un schéma qui produit systématiquement des conclusions plus défendables est la combinaison de méthodes. Les données optiques peuvent montrer où se forment les pics, les capteurs de contact peuvent fournir des vérifications de santé dans des régions à faible gradient, et la détection électrique peut suivre le comportement lié à la jonction sous des formes d'ondes de fonctionnement réelles. Lorsque ces perspectives sont réconciliées avec un modèle thermique simple, l'estimation qui en résulte tend à être plus facile à justifier lors des examens de conception et moins susceptible de se défaire lors des discussions de fiabilité que n'importe quelle technique utilisée seule..

Détection de température optique dans les dispositifs semi-conducteurs

La thermométrie optique fonctionne parce que la réponse optique d'un semi-conducteur varie de manière répétable à mesure que la température du réseau change. Dans les mesures quotidiennes, l'histoire plus grande n'est pas simplement que la température change un signal, mais comment l'observable choisi se comporte sous de vraies contraintes. La propriété optique spécifique surveillée, la plage de longueurs d'onde utilisée, et l'état de surface et les conditions de géométrie façonnent silencieusement ce que l'appareil rapporte..

La température n'apparaît généralement pas comme une lecture directe. Elle est reconstruite à travers un modèle de cartographie. Ce modèle peut sembler rassurant lorsqu'il aligne les physiques des matériaux et les hypothèses de configuration, et il peut paraître étonnamment fragile lorsque de petits changements non suivis s'infiltrent dans les optiques, l'état de l'échantillon, ou le montage..

Thermométrie Luminescente

Dans la thermométrie luminescente, le chauffage modifie la structure de bande et pousse également les voies de recombinaison des porteurs. Ces changements déplacent souvent le spectre d'émission de manière répétable pour un système de matériau donné. Dans de nombreux semi-conducteurs, l'énergie d'émission maximale suit l'énergie de la bande interdite de manière suffisamment proche pour en faire un proxy exploitable pour la température..

Une relation courante spécifique au matériau est :

Les constantes numériques dépendent de la composition et de l'historique de traitement, ce qui peut être facile à sous-estimer lorsque un ensemble de paramètres standard semble pratique. L'idée de base reste constante : à mesure que la température augmente, la bande interdite diminue généralement, et le pic d'émission glisse vers une énergie plus basse (longueur d'onde plus longue)..

Dans les systèmes pratiques, l'instrument ne mesure pas la bande interdite. Il mesure un observable optique puis utilise la calibration pour inférer la température. Deux observables communs sont utilisés :

(a) position du pic spectral

(b) métriques par rapport, telles que les ratios d'intensité à deux longueurs d'onde.

Après la mesure, l'observable est convertie en température à travers une courbe de calibration qui inclut implicitement à la fois la réponse du matériau et les spécificités de la chaîne de mesure..

Méthodes de déplacement de pic vs. ratio d'intensité

Les méthodes de déplacement de pic semblent simples car le thermomètre ressemble à la position du spectre. Cette intuition peut être satisfaisante lorsque les spectres sont clairs et à pic unique. Le malaise se révèle lorsque le spectre s'élargit avec la température, lorsque plusieurs transitions se chevauchent, ou lorsque la fluorescence de fond augmente et que le pic devient plus une évaluation qu'une caractéristique nette..

Les méthodes à deux couleurs (ratio d'intensité) peuvent être plus stables dans des conditions désordonnées car les ratios suppriment plusieurs dérives communes. Les changements d'efficacité de collecte et de légère dérive d'alignement se divisent souvent mieux qu'ils ne se soustraient. Cela dit, les méthodes par ratio s'appuient toujours fortement sur l'exactitude des filtres, la réponse spectrale des détecteurs, et la stabilité des fenêtres de longueur d'onde choisies. Lorsque ces éléments dérivent, le ratio peut dériver avec eux..

Un schéma qui apparaît souvent dans les transitions laboratoire-champ est légèrement humble : la méthode qui semble la plus sensible sur le papier ne délivre pas toujours la meilleure vérité en température à l'extérieur ou sur une ligne de production. De petits désalignements, des filtres vieillissants ou un film de contamination lent sur une fenêtre peuvent déplacer un ratio d'une manière qui ressemble convaincant à une élévation de température. Les configurations qui mettent l'accent sur la répétabilité, des filtres fixes, une optique mécaniquement stable, et des vérifications programmées, finissent souvent par sembler plus sereines à opérer et moins sujettes à des épisodes de température mystérieux..

Les trois principaux confondants

Même si le modèle bande interdite-vs-température est précis, le spectre mesuré peut se déplacer pour des raisons qui n'ont rien à voir avec la température du réseau que vous vouliez observer. Trois sources de confusion apparaissent à plusieurs reprises :

• Auto-chauffage dû à l'excitation

L'excitation optique peut déposer de la chaleur localement, en particulier dans de petits volumes, des membranes légèrement soutenues, ou des structures avec un faible refroidissement thermique. La mesure peut alors rapporter une température que l'illumination a partiellement créée, ce qui peut être déconcertant car les chiffres semblent toujours cohérents en interne..

Une vérification pragmatique est un balayage de puissance sous des conditions ambiantes fixes. Si la température déduite augmente avec la puissance d'excitation, cela indique que l'installation injecte de la chaleur. Les atténuations qui réduisent couramment ce biais incluent : des cycles de service plus courts, une densité de puissance plus faible, des tailles de spots plus grandes, et un meilleur contact thermique avec le dissipateur de chaleur ou le support..

• Effets de dopage et de porteurs

Un dopage élevé et des changements de densité de porteurs peuvent introduire un remplissage de bande, une renormalisation de la bande interdite, et des changements dans la dynamique de recombinaison. Le spectre peut se déplacer, s'élargir ou se remodeler de manière difficile à séparer d'une véritable tendance thermique si l'analyse suppose que seule la température déplace le pic..

Une pratique plus fiable consiste à calibrer avec des échantillons qui correspondent au niveau de dopage, au flux de traitement, et à l'historique, plutôt que de s'appuyer sur des constantes génériques qui n'ont jamais été ajustées à la tranche réelle et au contexte de fabrication..

• Déplacements induits par la contrainte

Le stress mécanique change la structure de bande. Le stress d'emballage, le décalage d'expansion thermique, l'arc de plaquette, et le serrage de fixation peuvent tous introduire des contraintes qui déplacent les caractéristiques spectrales. Ce qui rend cela délicat, c'est que de petits changements mécaniques, le changement d'une couche adhésive, le serrage d'un collier différemment, ou le remontage d'une puce, peuvent générer des offsets répétables qui ressemblent à de véritables différences de température..

Pour un travail orienté vers la précision, la contrainte est souvent mieux traitée comme une variable d'état qui doit être maintenue constante. Garder les conditions de montage identiques entre la calibration et la mesure, et éviter le re-fixation en cours d'étude, réduit généralement les conversations "pourquoi a-t-il changé ?" plus tard..

Un mode de défaillance commun est de calibrer uniquement la réponse semi-conductrice tout en supposant que la chaîne optique et électronique est neutre. En pratique, la fonction de l'instrument devient une partie intégrante de la cartographie du signal à la température. Cela inclut la calibration de la longueur d'onde du spectromètre, la réponse spectrale du détecteur, le vieillissement ou la dérive des filtres, et la géométrie de collecte..

Une calibration de bout en bout réalisée avec le même chemin optique, la même ouverture numérique et le même montage d'échantillon tend à produire une incertitude plus serrée en utilisation réelle. Cela peut sembler moins élégant qu'une conversion purement théorique, mais cela absorbe les imperfections du monde réel dans la courbe de calibration - souvent un échange que les gens apprécient une fois que la mesure doit survivre à une manipulation de routine..

Thermographie infrarouge

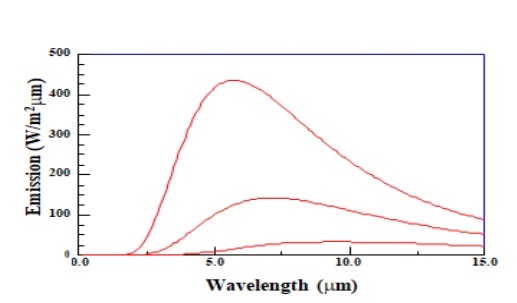

La thermographie infrarouge déduit la température à partir du rayonnement thermique. Dans une forme idéalisée, la puissance totale rayonnée suit :

Si la radiance dans une bande IR connue est mesurée et que l'émissivité (varepsilon) est connue, la température peut être calculée. La frustration pratique est que \(\varepsilon\) n'est pas un nombre universel fixe. Elle varie selon le matériau, l'état de surface, la géométrie et la bande de longueur d'onde..

Parce que la radiance augmente rapidement avec la température, même un léger déséquilibre d'émissivité peut pousser la température déduite loin de la réalité. Dans de vraies mesures, des erreurs de l'ordre de dizaines de degrés sont tout à fait plausibles lorsque l'émissivité est supposée par commodité plutôt que validée sur la surface réelle..

L'émissivité est liée à la façon dont une surface absorbe et réfléchit le rayonnement dans une bande donnée et à un angle de vue donné. Les variations sont provoquées par plusieurs influences pratiques :

• Rugosité et finition de surface

Les métaux polis combinent souvent une faible émissivité avec une haute réflectivité, ce qui les rend sujets à lire la pièce autant que se lire eux-mêmes. Le rugissement ou le revêtement a tendance à augmenter l'émissivité et à réduire les réflexions environnementales, ce qui peut rendre le thermogramme plus crédible et moins "miroir".

• Couches d'oxyde et films de contamination

De fins oxydes, résidus et films de processus peuvent changer matériellement l'émissivité, et ils peuvent évoluer à mesure que la surface vieillit. Cela peut produire une dérive lente qui ressemble à un chauffage ou un refroidissement doux même lorsque la température réelle est stable, un effet facilement mal interprété si la chimie de surface est hors de vue et hors de l'esprit..

• Angle de vue et bande spectrale

L'émissivité dépend de la direction et de la longueur d'onde. Changer l'angle de caméra, l'optique ou la bande spectrale peut modifier l'émissivité effective suffisamment pour invalider une calibration antérieure. Maintenir la géométrie constant n'est pas seulement une question de commodité ; cela définit ce que signifie la mesure d'un essai à l'autre..

Les flux de travail de thermographie robustes combinent souvent plusieurs tactiques :

- Calibration d'émissivité in situ par rapport à une référence
- Revêtements ou bandes à haute émissivité
- Bandes spectrales fixes et géométrie optique cohérente
- Gestion de la réflexion

La calibration de l'émissivité peut être ancrée à l'aide d'une référence de contact lorsque cela est permis, ou d'une référence à température connue lorsque le contact n'est pas réalisable. Cela lie la conversion radiance-température à l'état de surface réel plutôt qu'à une hypothèse de fiche technique..

Appliquer un revêtement ou une bande à haute émissivité réduit souvent la sensibilité à l'état de surface et aux réflexions. C'est souvent la voie la plus rapide vers des lectures plus serrées, tant que la couche est suffisamment fine pour ne pas perturber significativement le champ de température et est compatible avec l'environnement..

Fixer la bande spectrale et maintenir la géométrie de vue cohérente réduit la variation d'un essai à l'autre. Dans de nombreuses mises en œuvre, la reproductibilité s'améliore davantage par un changement d'angle constant que par une mise à niveau vers une caméra à plus haute résolution..

Pour les cibles réfléchissantes, la gestion de la réflexion est importante car la surface peut réfléchir des objets chauds dans l'environnement dans la caméra, créant de faux points chauds. Le blindage, la gestion des températures de fond et l'ajustement des angles pour réduire les réflexions spéculaires peuvent empêcher la situation inconfortable où un point chaud disparaît lorsque quelqu'un s'éloigne de la configuration..

À travers la thermométrie luminescente et la thermographie IR, la réalité technique partagée est que les systèmes optiques mesurent des proxies optiques, pas la température elle-même. Les mesures qui tiennent à l'examen traitent ces proxies comme conditionnelles à la sélection de longueur d'onde, à la géométrie, à l'état de surface, aux conditions d'excitation et au contexte de calibration..

Une chaîne défendable du signal à la température inclut généralement : des bandes de longueur d'onde définies, une géométrie contrôlée et répétable, des vérifications pour le chauffage induit par excitation, et des conditions de calibration qui correspondent à l'environnement de mesure réel. Lorsque cette discipline est maintenue, la thermométrie optique peut être rapide et précise d'une manière qui semble agréablement efficace ; lorsqu'elle ne l'est pas, elle peut produire des chiffres qui semblent précis tout en manquant silencieusement la vérité..

Méthodes de sondage thermique pour l'analyse du transfert de chaleur entre dispositifs

Dans les mesures basées sur le contact, un capteur rapporte la température en échangeant de la chaleur avec la cible, ce qui signifie que la sonde influence ce qu'elle essaie d'observer. Les détails qui façonnent le résultat sont souvent banals mais décisifs : la géométrie de la sonde, le chemin thermique interne à l'intérieur du corps de la sonde, et l'état d'interface au point de contact. Ensemble, ces facteurs façonnent (a) la résolution spatiale, (b) le temps de réponse, et (c) la force avec laquelle la mesure remodelé le champ thermique local..

Dans le travail expérimental quotidien, les résultats qui semblent les moins ambigus ont tendance à provenir du traitement de la sonde et du dispositif comme un système thermique couplé plutôt que comme "instrument" contre "échantillon". Cette formulation réduit les surprises : au lieu de se battre avec une carte déroutante par la suite, la mesure est conçue de sorte que le couplage soit contrôlé, répétable et petit par rapport au flux de chaleur interrogé..

Sondes thermiques à balayage

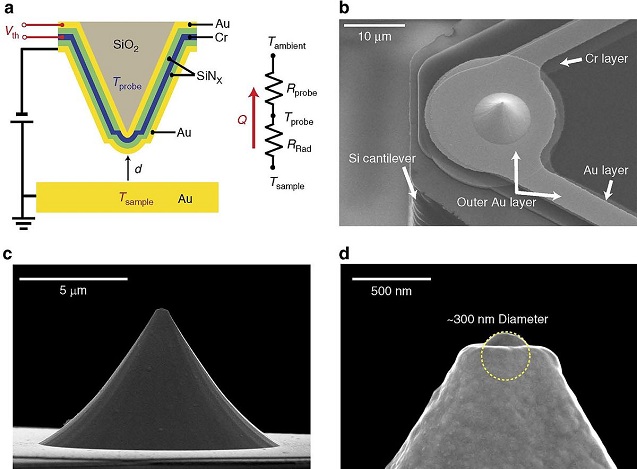

La microscopie thermique à balayage place généralement un thermistor ou un thermocouple près d'une pointe ultrafine. Lors du balayage en raster, la pointe échange de la chaleur localement avec la surface et convertit cet échange en un signal électrique. Cela supporte le mapping lié à la température avec une résolution latérale proche du nanomètre, mais le signal est rarement une véritable température de surface à un point..

Ce que l'instrument produit est plus honnêtement décrit comme une réponse mélangée produite par plusieurs contributeurs agissant en même temps :

• le champ de température de surface local,

• la résistance thermique de contact entre la pointe et l'échantillon,

• la diffusion de chaleur et le refroidissement à travers le porte-à-faux et le milieu environnant..

C'est pourquoi deux balayages sur le même dispositif peuvent être en désaccord de manière frustrante : un petit changement dans la force de contact, un petit changement d'humidité ambiante, ou le vieillissement progressif de la sonde peuvent modifier l'interface suffisamment pour changer le couplage thermique effectif. Lorsque cela se produit, il est facile de confondre un changement de couplage avec un changement de matériau ou de dispositif, à moins que le protocole de mesure ne surveille explicitement l'état de l'interface..

La SThM se distingue lorsque la question se pose à de petites échelles. Elle est bien adaptée aux situations où le transfert de chaleur est façonné par la structure microscale plutôt que par des moyennes de masse lisses. Elle aide également à identifier non seulement les zones chaudes, mais aussi où la chaleur entre, sort ou devient restreinte dans le système..

Caractéristiques qui bénéficient couramment de la résolution de style SThM :

• frontières de grains

• interconnexions étroites

• points chauds localisés dans des dispositifs de puissance

• barrières thermiques locales

Lorsque l'expérience est conçue avec retenue (en particulier autour de la force de contact et du chauffage de la sonde), la SThM peut mettre l'accent sur les chemins de flux de chaleur qui seraient autrement effacés dans les techniques moyennées de surface..

Limitations

Résistance thermique de contact pointe-échantillon : À des contacts à l'échelle nanométrique, la résistance interfaciale peut dominer l'échange de chaleur, en particulier sur des surfaces rugueuses, oxydées ou contaminées. La sensibilité ici peut être émotionnellement épuisante en pratique parce que l'interface répond à de petits changements qui ne s'annoncent pas toujours dans le signal topographique de l'AFM. Un léger changement de pression ou de propreté modifie la zone de contact réelle, ce qui déplace la conductance thermique effective et donc le signal mesuré..

Une leçon de laboratoire récurrente est que la topographie stable et le contact thermique stable ne se suivent pas toujours de manière fiable. Le canal thermique peut dériver même lorsque la boucle de rétroaction semble impeccablement régulée, et cette dérive peut masquer un changement de température si elle n'est pas séparément limitée..

Refroidissement thermique de la sonde et rétroaction : La sonde peut agir comme un dissipateur de chaleur (et, si elle est auto-chauffée, comme une source de chaleur), tirant de la chaleur de l'échantillon et réduisant la température locale. L'effet est le plus visible sur les structures qui n'ont pas beaucoup de masse thermique ou qui sont faiblement ancrées à un bain thermique, telles que les films fins et les membranes suspendues..

Un modèle mental simple aide à garder les interprétations ancrées : si le dispositif testé a une connexion thermique faible avec son environnement, alors l'introduction de tout chemin thermique supplémentaire, comme la sonde, va réorienter le flux de chaleur d'une manière qui peut apparaître sur la carte. Lorsque l'expérimentateur est déjà sur le qui-vive concernant les petits gradients, cette rétroaction peut être exactement le type de main invisible qui crée une image propre mais trompeuse..

Chemins de transfert de chaleur environnementaux : Des chemins de transfert de chaleur parallèles en dehors du contact solide-solide prévu peuvent brouiller le sens du signal. La conduction de l'air, les couches d'eau adsorbées et l'échange radiatif peuvent tous contribuer. De nombreuses incohérences qui ressemblent d'abord à des problèmes électroniques se retrouvent souvent à la source de conditions ambiantes qui dérivent silencieusement pendant de longs balayages..

Contributeurs environnementaux communs qui compliquent l'interprétation :

• conduction de l'air

• couches d'eau adsorbées

• échange radiatif

Dans de nombreux montages, la stabilisation de la température de l'enceinte, la stabilisation de l'humidité, et la répétabilité des paramètres d'approche réduisent les désaccords plus efficacement que le post-traitement agressif, car la mesure devient moins sensible à des chemins parallèles incontrôlés..

Amélioration de la consistance des mesures

• Calibrer en utilisant des échantillons de référence qui englobe la conductance thermique et la plage de température attendues, plutôt que de s'appuyer sur une calibration à un seul point qui peut cacher des non-linéarités..

• Suivre et réguler la force de contact, le temps de maintien et la vitesse de balayage, car chacun redessine la constante de temps thermique effective du système couplé pointe-échantillon..

• Utiliser des stratégies qui dissocient le couplage thermique de la température réelle, telles que des comparaisons multi-sonde, des balayages répétés à différentes forces, ou un chauffage modulé pour extraire une réponse dépendante de la fréquence..

Une perspective qui tend à garder les équipes alignées est de traiter la SThM principalement comme un instrument comparatif, les différences à travers les caractéristiques, les changements avant/après, et les chemins de flux de chaleur relatifs, sauf si la calibration et la modélisation ont été poussées suffisamment loin pour justifier une thermométrie absolue..

Revêtements phosphores thermographiques

Les phosphores thermographiques utilisent une fine couche de matériau céramique dopé aux terres rares appliquée à la surface cible. Sous excitation UV (ou une autre excitation appropriée), le revêtement émet de la lumière dont l'intensité et/ou le temps de déclin changent avec la température. Comme la couche peut couvrir une grande zone, elle se comporte comme un thermomètre distribué : elle produit des cartes de température à champ large plutôt qu'un balayage point par point..

Cela le rend bien adapté aux questions concernant les motifs spatiaux de transfert d'énergie entre composants couplés, y compris comment la chaleur se propage le long d'une interface et où elle se concentre près des régions de contact. La mesure semble souvent plus directe à interpréter car la carte est obtenue en une seule capture optique plutôt que d'être assemblée à partir de longues trajectoires de balayage..

Forces

Cette approche évite les incertitudes de contact qui viennent avec des pointes de balayage, ce qui peut être un soulagement lorsque la surface du dispositif est délicate ou variable. Elle peut gérer des géométries complexes et des champs de vision plus larges, et s'associe souvent naturellement à des mesures transitoires lorsque des méthodes de temps de déclin sont utilisées..

Un avantage pratique qui se remarque immédiatement dans des emplois réels est le rendement : une image optique peut produire un champ de température entier qui nécessiterait autrement de longs temps de balayage avec une sonde, réduisant l'exposition à de lentes dérives qui s'accumulent lors de mesures prolongées..

Limitations

Ajouter un revêtement change la surface. Même une fine couche peut ajouter une résistance thermique, déplacer l'émissivité, et modifier le transfert de chaleur interfacial. Cela est particulièrement visible lorsque le transfert d'énergie de dispositif à dispositif est dominé par la surface, où la condition limite native fait partie de ce qui est étudié..

Situations où la couche ajoutée tend à avoir plus d'importance :

• études de conductance de contact

• propagation de chaleur proche de la surface

• effets de convection de surface

Une observation sur le terrain qu'il est bon de garder à l'esprit est que les revêtements décrits comme optiquement minces ne sont pas automatiquement thermiquement négligeables. Lorsque l'expérience est à la recherche de physiques subtiles d'interface, le revêtement peut devenir silencieusement partie du phénomène plutôt qu'une couche de lecture passive..

L'épaisseur non uniforme peut mimer des gradients de température en changeant l'intensité d'émission. Le photoblanchement et la dérive d'excitation peuvent produire de lentes tendances apparentes en température qui n'ont rien à voir avec le transfert de chaleur. Les méthodes de durée de vie/temps de déclin réduisent la sensibilité à la variation d'épaisseur, mais elles dépendent toujours d'un timing d'excitation stable et d'une collection optique cohérente..

Contributeurs optiques et d'excitation qui créent couramment des artefacts :

• non-uniformité de l'épaisseur du revêtement

• photoblanchement

• dérive d'excitation ou fluctuation du timing

• changements d'alignement des optiques de collection

Lorsque ces effets ne sont pas surveillés, les cartes résultantes peuvent sembler lisses et convaincantes tout en codant subtilement le comportement du système optique plutôt que la thermodynamique du dispositif..

Une mauvaise adhérence ou des microfissures peuvent créer des espaces d'air locaux qui déforment le champ de température. Le nettoyage de la surface, un durcissement contrôlé, et la vérification d'uniformité décident souvent si la carte finale est crédible lorsqu'elle est examinée quantitativement. En pratique, cette étape est celle où la patience porte ses fruits : un revêtement qui semble "bon" à première vue peut toujours cacher des discontinuités qui sont thermiquement significatives..

Cartographie de température quantitative

• Préférer la calibration de durée de vie/temps de déclin lorsque cela est réalisable, car elle est moins sensible à l'épaisseur du revêtement et à l'intensité d'illumination qu'une cartographie d'intensité brute..

• Caractériser l'épaisseur et l'uniformité du revêtement ; même une inspection optique de base et un contrôle ponctuel de profilométrie peuvent prévenir de grandes erreurs d'interprétation..

• Valider contre au moins un thermomètre indépendant ou une condition de référence, en particulier lorsque l'objectif est de quantifier le transfert de chaleur entre dispositifs plutôt que de visualiser uniquement des motifs..

Une position d'interprétation qui réduit la confusion est de traiter les phosphores thermographiques comme une couche de transducteur optique. Si la question du transfert de chaleur est dominée par la conduction de masse à l'intérieur du dispositif, la couche tend à se fondre dans l'arrière-plan ; si la question est dominée par les interactions de surface, la couche devient partie intégrante de la condition limite et appartient au modèle..

Comment décider entre les sondes thermiques à balayage et les phosphores thermographiques

Aligner l'outil avec la question de transfert de chaleur

Choisir des sondes thermiques à balayage lorsque vous résolvez des points chauds microscale, localisez des chemins de flux de chaleur étroits, ou comparez le contraste thermique à travers des caractéristiques à l'échelle nanométrique. Choisir des phosphores thermographiques lors de la cartographie de température sur de grandes zones, en saisissant des motifs de propagation transitoires, ou en observant l'accouplement entre dispositifs à travers une interface..

Traiter la distorsion de mesure comme un paramètre de conception explicite

Les deux approches peuvent biaiser le champ de température, juste à travers des mécanismes différents. Les sondes à balayage peuvent tirer de la chaleur au contact et remodeler le gradient local ; les couches de phosphores peuvent modifier la condition limite en ajoutant un film avec ses propres propriétés thermiques et optiques. Les flux de travail qui tiennent bien lors de l'examen quantifient généralement ces biais plutôt que d'espérer qu'ils sont petits..

Dans de nombreuses comparaisons réelles, la résolution nominale n'est pas ce qui décide du vainqueur. Le facteur décisif est de savoir si la perturbation peut être limitée de manière suffisamment serrée pour qu'elle reste en dessous des gradients thermiques et des contrastes interprétés, afin que les conclusions restent stables lorsque la mesure est répétée..

Une vue de travail ancrée

La cartographie de température est la plus facile lorsque le thermomètre est passif et que le système change lentement. Les études sur le transfert de chaleur entre dispositifs violent souvent ces deux hypothèses : les couplages changent, les interfaces évoluent, et les constantes de temps peuvent être courtes. Une approche défendable allie calibration, vérifications de répétabilité, et un modèle thermique simplifié de l'interaction sonde-dispositif..

Cette approche traite les limites de l'instrument comme des paramètres mesurables. Elle améliore également les discussions techniques en se concentrant sur ce qui a été contrôlé, ce qui est resté incertain, et comment cette incertitude affecte l'analyse du transfert de chaleur..

Paramètres électriques influençant les mesures de température des semi-conducteurs

La thermométrie électrique repose sur un fait simple mais facile à mal interpréter : le comportement électrique des semi-conducteurs change avec la température. En observant un paramètre électrique choisi et en le cartographiant à travers la calibration, un système peut estimer la température sans ajouter de transducteur thermique séparé. Dans de nombreux designs, cette rapidité et cette intégration semblent véritablement satisfaisantes car le capteur peut vivre à l'intérieur d'un circuit qui existe déjà. En même temps, il peut être déconcertant de voir à quel point une estimation de température peut facilement être influencée par des influences non thermiques, puisque de nombreux paramètres électriques réagissent simultanément à la température et aux biais, au stress et au vieillissement. Une approche de mesure soigneuse se concentre sur la séparation de ces contributeurs afin que la lecture suive la température plutôt que tout autre facteur qui aurait pu changer ce jour-là..

Jonction PN

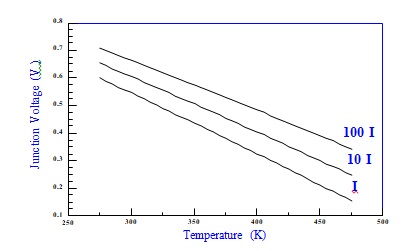

Un substitut électrique courant pour la température est la tension directe de la jonction PN. Lorsque le courant direct est maintenu constant, la tension de la jonction a tendance à diminuer de manière approximativement linéaire à mesure que la température augmente. Ce comportement est souvent résumé par la sensibilité à la température à courant constant :

où k est la constante de Boltzmann, q = 1,6 × 10⁻¹⁹ C, et E₉ est la bande interdite du silicium. Dans les conversations d'ingénierie quotidiennes, la pente est fréquemment citée autour de -2 mV/K, ce qui peut sembler agréablement "prêt à l'emploi" pendant les premières phases de mise en service. Sur des plages de températures plus larges, cependant, cette pente dérive parce que les statistiques des porteurs et les termes liés à la bande interdite ne restent pas parfaitement linéaires. Pour éviter un comportement inattendu plus tard, les valeurs de pente sont souvent calibrées dans des conditions de fonctionnement réelles plutôt que de se fier uniquement aux règles estimées..

Maintenir le courant constant est la condition qui permet à Vₚₙ(T) de se comporter de manière prévisible. Dans de vraies mesures, de petites erreurs de courant peuvent se faire passer pour un changement de température car l'équation de la diode est exponentielle, donc presque constant peut encore suffire à déformer la température déduite. Un problème de laboratoire courant se produit lorsqu'une source de courant semble stable par elle-même, mais la température mesurée change à cause de l'ondulation d'alimentation ou des transitoires d'échantillonnage ADC affectant le point de biais..

L'auto-chauffage est un second piège récurrent. La diode dissipe P ≈ IₚₙVₚₙ, et cette dissipation élève la température de jonction au-dessus de la température ambiante ou de la carte que le système essaie de rapporter. Les premiers prototypes peuvent masquer cela car les constantes de temps thermiques ralentissent la réponse, rendant les vérifications rapides d'apparence plus propres qu'elles ne le sont réellement une fois le système fonctionnant en continu..

(a) Maintenir le courant de détection aussi bas que le budget de bruit le permet..

(b) Utiliser des mesures pulsées avec un cycle de service défini..

(c) Caractériser le temps de stabilisation thermique afin que le timing de lecture suive le comportement thermique plutôt que la commodité du test..

Pour la détection de la jonction PN, une calibration défendable est une calibration à deux points (ou multipoints) réalisée au courant prévu et dans l'emballage prévu, car la résistance thermique de l'emballage et la conduction du cadre de connexion influencent la température apparente chaque fois que la dissipation n'est pas nulle. De plus, il tend à être plus satisfaisant en pratique de verrouiller l'ensemble de la condition de mesure que de "réparer" des erreurs plus tard avec une correction compliquée..

Magnitude de courant, timing de mesure après application de biais, charge d'entrée ADC..

Lorsque ces conditions sont maintenues stables, moins de paramètres de calibration sont nécessaires, et la répétabilité à long terme tend à sembler moins fragile, en particulier lorsque le dispositif est déployé dans des environnements où la puissance, l'activité et le comportement d'échantillonnage dérivent pendant longtemps..

MOSFET

La tension de seuil du MOSFET est un autre paramètre électrique sensible à la température, surtout attrayant dans les capteurs intégrés basés sur MOSFET. À mesure que la température change, les statistiques des porteurs et le potentiel de surface se déplacent, déplaçant la tension de seuil apparente. Une relation représentative est :

qui lie la dépendance à la température à la permittivité du silicium εₛᵢ, à la capacitance de l'oxyde Cₒₓ, à la densité de dopage Nₐ, et au potentiel volumique ψᵦ. L'attrait est clair : Vₜ suit fortement la température. Le compromis est également réel : Vₜ suit également de manière forte les détails du processus, et cela peut rendre l'estimation de la température absolue plus semblable à un exercice de gestion de la variabilité qu'à exploiter la sensibilité..

Exposition à la variation de processus, conditions de biais, et vieillissement.

Contrairement à la chute de tension directe d'une diode, la tension de seuil n'est pas un nombre directement mesuré ; elle dépend de la méthode d'extraction. Différentes définitions, courant constant, transconductance, extrapolation, produisent des seuils numériques différents et différents comportements en température, donc le point de fonctionnement doit être explicitement défini plutôt qu'impliqué. Lorsque le courant de drain, Vᴅꜱ, ou le biais de corps se déplace, la dégradation de la mobilité, DIBL et la résistance série peuvent s'infiltrer dans l'estimation et créer des erreurs de température qui ressemblent à un dérive du capteur. En pratique, ce sont ces types de résultats qui laissent les équipes se demander si le "capteur" est cassé, lorsque le réel problème est que la définition de la mesure n'a jamais été fixée assez fermement..

Charge piégée dans l'oxyde, états d'interface, instabilité de température de biais..

Le vieillissement ajoute une autre couche d'inconfort : ces mécanismes peuvent déplacer Vₜ au fil du temps sous stress électrique, et sans plan, le système peut mal interpréter l'usure électrique comme un véritable changement de température..

(a) Détecter sous une condition de biais bien définie et à faible stress..

(b) Éviter d'extraire Vₜ dans des régions où les effets de mobilité ou DIBL dominent le comportement observé..

(c) Ajouter des recalibrations périodiques ou des auto-vérifications lorsque le stress de durée de vie est attendu..

Calibration dans le monde réel : par appareil contre par lot, et ce que coûtent les hypothèses.

Parce que Cₒₓ, les gradients de dopage, et la charge fixe varient d'une plaquette à l'autre et entre les lots, la thermométrie basée sur le seuil nécessite souvent une calibration par appareil, ou du moins par lot, pour une précision absolue cohérente. Dans des produits à volume élevé, les équipes font souvent des compromis en calibrant un petit nombre de points lors des essais et en utilisant un modèle compact de correction du firmware. Cette approche semble souvent moins glamour qu'une seule pente universelle, mais elle tend à mieux se comporter lorsque la tension d'alimentation, la charge de travail et le temps écoulé commencent à éloigner le dispositif des conditions nettes utilisées lors d'un balayage de caractérisation rapide..

Un schéma qui apparaît souvent dans la thermométrie électrique est que le paramètre ayant le plus grand coefficient de température nominal n'est pas toujours celui qui délivre l'estimation de température la plus fiable. Ce qui a tendance à mieux fonctionner est un paramètre dont la dépendance à la température reste observable dans des conditions contrôlées et reste moins entremêlée avec d'autres variables. La tension directe de la jonction PN fonctionne souvent bien parce que la mesure à courant constant est facile à imposer et le comportement est prévisible sur des plages courantes. La détection de tension de seuil peut être excellente dans des conceptions entièrement intégrées, mais elle demande une discipline plus stricte concernant le biasage, la définition d'extraction, et la gestion des dérives..

Point de fonctionnement fixe, excitation contrôlée, auto-chauffage minimisé, calibration adaptée à l'utilisation réelle..

En pratique, l'exactitude de la température s'améliore généralement davantage grâce à la discipline de mesure, la stabilité de biais, le contrôle du timing, la sensibilisation à la stabilisation thermique, et une calibration qui reflète le déploiement, qu'en choisissant un paramètre uniquement en raison de sa valeur ∂/∂T plus grande sur le papier. Cette différence est souvent ce qui sépare une démonstration sur banc qui semble rassurante d'un système déployé qui reste crédible des mois plus tard..

Conclusion

La mesure de la température des semi-conducteurs n'est pas définie par une technique universelle unique, mais par le choix de méthodes qui correspondent au comportement physique, à l'échelle de temps, et à la région thermique étudiée. La détection optique fournit une visualisation rapide du chauffage de surface et du mouvement des points chauds, les méthodes basées sur le contact offrent des mesures localisées directes avec une accessibilité de laboratoire pratique, et la détection électrique permet une estimation indirecte de la température de jonction à travers le comportement même du dispositif. Chaque approche introduit des compromis concernant la résolution spatiale, la perturbation thermique, la complexité de calibration, la réponse transitoire, et la sensibilité aux conditions d'emballage ou environnementales. Dans des applications réelles, la caractérisation thermique la plus fiable vient souvent de la combinaison de plusieurs techniques de mesure avec des modèles de simulation pour combler le fossé entre le comportement de surface visible et les conditions internes de jonction. À mesure que les dispositifs semi-conducteurs continuent d'augmenter leur densité de puissance et leur complexité structurelle, la mesure thermique précise restera essentielle pour améliorer la fiabilité, valider les conceptions, optimiser les stratégies de refroidissement et prévenir les défaillances à long terme dans les systèmes électroniques avancés..
