Guide de sélection des condensateurs au tantale : Fiabilité, Qualité, ESR et Derating

La sélection d'un condensateur au tantale doit être basée sur le stress réel du circuit, et non sur la seule capacité et la tension nominale. Le courant de surtension, le chauffage d'ondulation, l'ESR, la fuite, le derating, la qualité de l'assemblage et la fiabilité de la source affectent tous la performance à long terme. Cet article explique comment choisir, valider et inspecter les condensateurs au tantale pour une utilisation fiable dans les rails d'alimentation, les circuits de filtrage et les conceptions électroniques compactes.

Catalogue

Conception de circuits et sélection de condensateurs au tantale

Choisir un condensateur au tantale devrait commencer par l'environnement réel du signal, plutôt que par la capacité et la tension nominale seule. Ce conseil peut sembler familier, pourtant de nombreux problèmes de fiabilité se résument à des sélections effectuées à partir d'un tableau de catalogue au lieu de tenir compte du stress électrique que la pièce doit réellement supporter. Dans le travail de conception quotidienne, un dispositif qui semble acceptable sur le papier peut encore vieillir prématurément ou échouer brutalement lorsque le courant de surtension, le chauffage d'ondulation, ou les dommages d'assemblage ont été jugés trop légèrement. Pour cette raison, la sélection de condensateurs est mieux abordée comme un jugement de conception au niveau système que comme un exercice de sélection étroite de pièces.

Environnement électrique

Le comportement d'un condensateur au tantale est façonné par l'impédance du circuit environnant, la réponse transitoire, les conditions thermiques et le processus de montage.

La tension nominale marque une limite supérieure sous des conditions spécifiées. Elle ne promet pas un fonctionnement confortable sous chaque forme d'onde. Un examen minutieux de la conception pose généralement un ensemble de questions plus complet.

• À quelle vitesse la tension augmente-t-elle ?

• Combien de courant la source peut-elle fournir ?

• À quelle fréquence le stress se répète-t-il ?

• Quelle est l'efficacité avec laquelle la chaleur résultante peut quitter la pièce ?

Lorsqu'un circuit inclut une résistance série significative, le condensateur est souvent préservé de la force totale du stress destructeur. Le résistor limite le courant d'appel et absorbe une partie de l'énergie transitoire, ce qui peut améliorer de manière notable la durabilité. Dans ces conditions, les condensateurs au tantale peuvent tolérer une fraction plus élevée de la tension nominale car le circuit lui-même adoucit le stress. C'est l'une des raisons pour lesquelles le même condensateur peut se comporter calmement dans un produit et devenir problématique dans un autre qui semble, à première vue, presque identique.

Diminution de la tension

L'une des habitudes les plus persistantes dans la conception est d'appliquer un seul rapport de derating à chaque application. En pratique, le derating doit suivre la topologie du circuit. Dans les circuits à faible impédance, l'énergie de défaut disponible augmente fortement, et le confort apparent d'une simple marge en pourcentage peut s'estomper plus rapidement que prévu. Même lorsque la tension à l'état stable reste bien en dessous de la valeur nominale, des événements de commutation courts peuvent imposer un stress interne bien plus sévère que ce que la mesure moyenne suggère.

Pour des chemins de charge-décharge stables sans forte surtension et avec un chemin de courant prévisible, un fonctionnement proche de la moitié de la tension nominale peut encore être raisonnable.

Cela dit, cela ne doit pas être traité comme une formule universelle. Il est plus honnête de le considérer comme un point de départ conditionnel qui nécessite encore une confirmation par la forme d'onde, l'impédance de source et l'élévation de température. Lors des examens de conception expérimentés, les choix les plus convaincants proviennent souvent de mettre de côté des règles de pourcentages soignées et de les remplacer par des preuves spécifiques à l'application. Cette approche peut sembler moins pratique, mais elle reflète généralement la réalité avec moins d'illusions.

Stress de convertisseurs DC-DC et filtre

Les rails d'alimentation DC-DC, les nœuds de contournement d'entrée et les positions de filtrage d'alimentation parallèle exposent les condensateurs en tantale à un environnement beaucoup plus rude.

Lors de la mise sous tension et de l'arrêt, le condensateur peut rencontrer des pics de tension et de courant étroits mais à haute énergie. Ces pics sont souvent trop rapides pour que des mesures occasionnelles puissent les capturer, ce qui explique pourquoi certains prototypes passent les contrôles de banc et produisent néanmoins des défaillances sur le terrain plus tard. La préoccupation ne se limite pas à la tension nominale du rail.

• Impédance de boucle faible

• Bords de commutation rapides

• Énergie de surcharge répétée

Ensemble, ces conditions peuvent punir le condensateur beaucoup plus que ce que la tension nominale suggère.

En raison de cela, la tension de travail dans ces emplacements est souvent réduite à environ un tiers de la tension nominale. Même cette directive ne résout pas le problème à elle seule. La limite réelle dépend du comportement de commutation, de la puissance de sortie, du spectre de ripple, de l'inductance de trace, de la force de la source et de la position du condensateur dans la boucle. Dans de nombreux designs d'alimentation, le facteur décisif n'est pas uniquement la spécification du condensateur, mais si la disposition permet à la pièce d'absorber pleinement l'impact de l'impulsion de commutation. Ce détail est facile à négliger lors de l'examen de la disposition et frustrant à redécouvrir lors de l'analyse des défaillances.

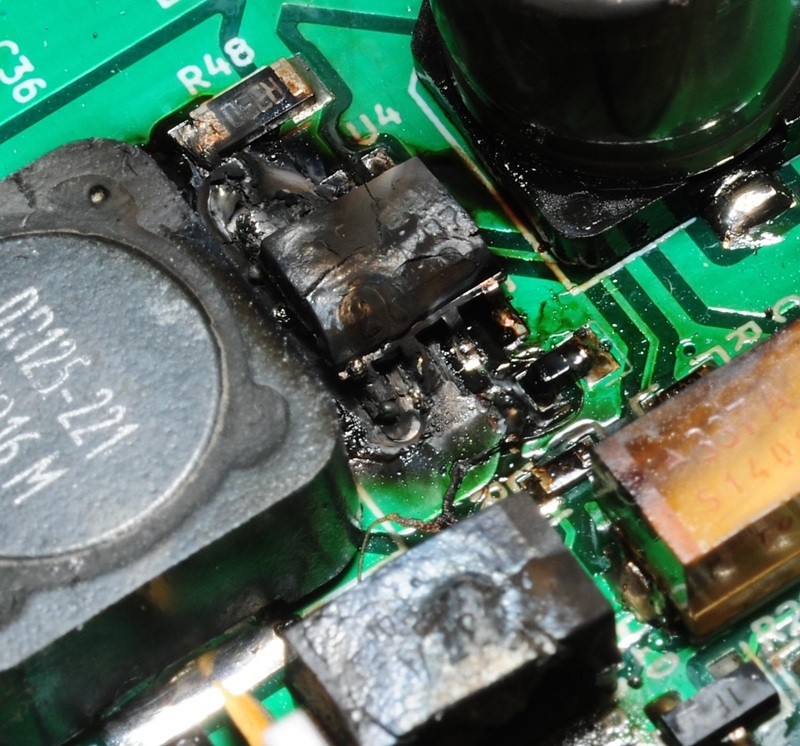

Effets du courant de crête

Un autre chemin de défaillance courant apparaît lorsque le courant de crête devient excessif, même si la tension moyenne semble toujours confortablement contenue. Si la ESR est suffisamment faible pour permettre une grande impulsion de courant, un petit condensateur en tantale peut développer un chauffage localisé sévère à l'intérieur du boîtier. Les dommages peuvent commencer à l'échelle microscopique, puis se propager jusqu'à ce que la pièce grille ou tombe en court-circuit. C'est pourquoi la "tension de sécurité" à elle seule peut donner un faux sentiment de sécurité.

En pratique, ce modèle apparaît souvent dans des circuits qui démarrent proprement lors des premiers tests mais échouent après plusieurs cycles d'alimentation. L'explication est suffisamment claire : les impulsions de courant répétitives consomment régulièrement la tolérance interne du composant. Un design qui survit à dix cycles ne mérite pas automatiquement la confiance à dix mille. Dans les circuits sensibles aux surtensions, en particulier ceux avec une impédance de source très faible, un design fiable nécessite plus qu'un seul test réussi. Des tests répétés dans différentes conditions aident à identifier les faiblesses tôt et réduisent le risque de défaillances inattendues pendant le fonctionnement à long terme.

Courant de ripple et ESR

Le chauffage provoqué par le courant de ripple est une préoccupation de fiabilité récurrente. La ESR convertit directement le courant de ripple AC en chaleur, et cette chaleur doit voyager à travers le corps du condensateur, les terminaisons, le cuivre de la PCB et l'air environnant. Si la chaleur générée dépasse ce que le boîtier peut libérer, la température interne augmente et les caractéristiques électriques commencent à dériver dans la mauvaise direction. Une fois que ce cycle commence à se nourrir de lui-même, une fuite thermique peut suivre.

Ce processus devient particulièrement dangereux dans les réseaux de filtrage et les étapes de conversion d'énergie, où le courant de ripple peut rester élevé pendant de longues périodes.

• Taille du boîtier

• Construction interne

• Valeur de l'ESR

• Aire de cuivre

• Température ambiante

Tous ces facteurs influencent l'équilibre thermique final.

Un condensateur qui semble électriquement adéquat dans un schéma peut encore prouver thermiquement peu convaincant sur la carte réelle. C'est pourquoi une sélection fiable devrait inclure à la fois l'estimation du courant de ripple et une vue réaliste de la manière dont la chaleur s'échappe du composant après assemblage. Dans de nombreuses défaillances sur le terrain, l'histoire n'a pas commencé par un événement de surtension dramatique. Elle a commencé par une surchauffe progressive et silencieuse qui a attiré peu d'attention jusqu'à ce que les dommages soient déjà en cours.

Impact du courant de fuite

Le courant de fuite est plus qu'une entrée secondaire dans la fiche technique. Il sert de signal direct de l'état diélectrique et de la qualité de l'isolation. Un courant de fuite plus élevé indique souvent une intégrité diélectrique plus faible, une capacité de résistance réduite et une tolérance plus faible au stress thermique. À mesure que la température augmente, le courant de fuite augmente souvent rapidement, ce qui réduit davantage la marge disponible et accélère le vieillissement.

Pour cette raison, le courant de fuite mérite d'être lu comme un signal de fiabilité pratique plutôt que comme un nombre d'acceptation mineur. Lorsque deux pièces semblent similaires en capacité, tension et taille, celle avec un comportement de fuite plus fort offre souvent une base plus stable à long terme. Une considération précoce des effets de fuite aide à prévenir les problèmes de fiabilité qui peuvent ensuite apparaître sous la forme de performances incohérentes, de comportements inattendus ou de défaillances difficiles à diagnostiquer.

Assemblage et fiabilité

La conception électrique à elle seule ne peut pas préserver la fiabilité des condensateurs si le processus d'assemblage est mal contrôlé. Le soudage à la main sans préchauffage, la reprise répétée ou une température de soudure excessive peuvent introduire un choc thermique dans le diélectrique ou les terminaisons internes. Les dommages résultants peuvent ne pas se manifester immédiatement, mais ils peuvent réduire la marge restante suffisamment pour que des pannes surviennent plus tard sous une contrainte électrique ordinaire.

Ce point est souvent pris trop à la légère pendant le travail de prototype, où les opérations manuelles sont plus courantes et la variation des processus est plus large. Une carte peut fonctionner correctement après reprise et porter des dommages cachés qui n'émergent qu'après déploiement. Dans des environnements de production disciplinés, le contrôle des processus n'est pas séparé de la fiabilité des composants.

• Il influence la condition diélectrique

• Il affecte les terminaisons internes

• Il modifie la durabilité à long terme

Cette connexion devient de plus en plus difficile à ignorer chaque fois qu'une analyse de défaillance retrace l'origine vers l'historique d'assemblage plutôt que vers l'intention schématique.

Considérations de fiabilité

La fiabilité d'un condensateur tantale est mieux comprise comme une question de probabilité façonnée par la dérogation de tension, l'exposition à des surtensions, le chauffage par ondulation, la température et le stress de fabrication. Un test à petit échantillon qui montre un comportement normal n'établit pas la robustesse à long terme. Il montre seulement que des défaillances ne se sont pas encore produites dans des conditions limitées. Cette distinction est importante car de nombreux mécanismes destructeurs sont cumulatifs, conditionnels ou statistiquement rares jusqu'à ce que le temps et l'échelle les exposent sans pitié.

Une méthode de conception plus solide combine plusieurs lignes de révision.

• Analyse de dérogation

• Évaluation de courant de surtension

• Vérification du courant d'ondulation

• Revue thermique

• Contrôle des processus

Cette méthode est moins pratique que de choisir uniquement par valeur nominale, mais elle repose sur des bases techniques plus solides. Dans des circuits exigeants, une performance durable provient généralement de la préservation des marges avant que la défaillance n'apparaisse, et non de l'explication des dommages après coup.

Une perspective de conception pratique

Une stratégie de sélection solide pour les condensateurs tantale repose sur trois jugements de conception.

• Tout d'abord, le circuit environnant doit être évalué pour l'énergie de surtension, pas uniquement pour la tension nominale.

• Deuxièmement, le stress thermique dû au courant d'ondulation doit être examiné avec le même sérieux accordé à la surcharge électrique.

• Troisièmement, la qualité d'assemblage doit être considérée comme faisant partie des conditions de fonctionnement du composant.

Lorsque ces trois domaines sont examinés ensemble, la conception devient plus prévisible et beaucoup moins dépendante de la chance.

Autrement dit, le condensateur le plus fiable n'est pas simplement celui avec la plus haute valeur nominale sur le papier. C'est celui dont les marges électriques, thermiques et de processus restent intactes dans l'application réelle. C'est la différence entre une conception qui fonctionne simplement lors de la première mise sous tension et celle qui continue à fonctionner après que l'optimisme facile des premiers tests se soit estompé.

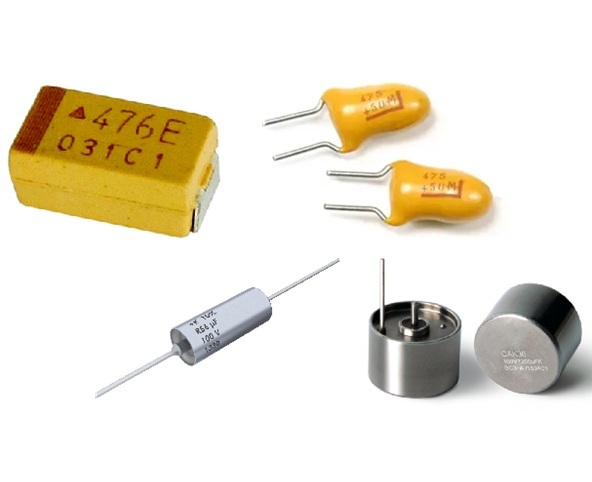

Qualité et fiabilité des condensateurs tantale

La qualité d'un condensateur tantale façonne souvent si une conception reste stable après avoir quitté le laboratoire et passé à la production de masse. Dans ce domaine, des différences apparemment modestes dans la discipline de fabrication peuvent se transformer en résultats très différents sur le terrain, et cet écart est souvent ressenti seulement après que les produits sont déjà déployés. Des fournisseurs tels qu'AVX et KEMET sont généralement associés à un contrôle plus strict sur la sélection de la poudre, la formation de pellets, la croissance diélectrique, l'intégrité du système cathodique et le flux de dépistage.

Ces facteurs de fabrication influencent :

• ESR

• Courant de fuite

• Tolérance aux surtensions

• Stabilité à long terme

Vu d'un point de vue d'ingénierie, la qualité des condensateurs ne doit pas être traitée comme un détail d'achat banal. Dans de nombreuses conceptions de puissance, elle influence directement la manière dont un système se comporte calmement ou douloureusement au fil du temps.

Un malentendu fréquent est d'évaluer les condensateurs tantale principalement par leur capacité et leur tension nominale. Cette vision est trop étroite. Deux pièces avec les mêmes valeurs nominales peuvent se comporter de manière assez différente sous courant d'appel, chargement répétitif, température élevée ou conditions d'alimentation à faible impédance. Le véritable écart apparaît souvent uniquement après un stress répété plutôt que pendant un court test de banc. Pour cette raison, l'évaluation des composants s'étend souvent au-delà des spécifications de base des fiches techniques pour inclure l'historique de fiabilité du fabricant, les données de qualification et les performances dans des conditions de fonctionnement anormales.

Le contrôle des processus fixe la première limite de fiabilité

La structure interne d'un condensateur en tantale est très sensible à l'exécution du processus. La formation de dielectrique doit rester uniforme, stable et exempte de zones faibles. Lorsque la croissance de l'oxyde est incohérente, des défauts localisés peuvent rester cachés à l'intérieur de la pièce. Sous une faible charge, ces points faibles peuvent rester invisibles. Cependant, sous un courant de surtension ou une contrainte transitoire, ils peuvent devenir le point de départ d'un emballement thermique ou d'une défaillance catastrophique.

Dans une production disciplinée, chaque étape majeure aide à réduire la variabilité.

• La pureté de la poudre affecte la stabilité de la structure de l'anode.

• La qualité de frittage influence la porosité et la distribution du courant.

• La formation de dielectrique définit la résistance électrique réelle de la couche d'oxyde.

• Le dépôt et le finissage de la cathode façonnent l'ESR et la génération de chaleur.

• Le dépistage et le vieillissement aident à éliminer les unités instables avant expédition.

Lorsque ces étapes sont gérées avec cohérence, le condensateur fini a tendance à se comporter de manière plus prévisible à travers les lots et les conditions d'exploitation.

Les équipes de conception qui ont déjà vécu une dérive de production ne voient que rarement ces détails comme une théorie de fabrication abstraite. Un circuit peut passer la vérification du prototype avec un lot, puis commencer à montrer des défaillances inexpliquées après des changements d'approvisionnement ou des ajustements de réduction des coûts. Dans beaucoup de ces cas, le schéma reste inchangé. Ce qui change, c'est la répartition statistique de la population de condensateurs. C'est généralement à ce moment-là que la qualité des composants cesse de sembler être une discussion d'approvisionnement et commence à exiger l'attention de l'ingénierie au niveau système.

Pourquoi les pièces premium offrent généralement de meilleurs résultats

Les fabricants de premier plan fournissent généralement :

• Une ESR plus faible

• Une meilleure tolérance aux surtensions

• Une plus forte cohérence de lot

• Un comportement de fuite plus stable

Ces avantages ne proviennent pas seulement de la marque. Ils reflètent généralement des fenêtres de processus matures, un contrôle plus strict des matières premières, un dépistage plus complet et une traçabilité plus forte. Le résultat n'est pas simplement un profil de composant plus esthétique, mais une répartition des risques plus étroite et plus gérable.

Cette répartition plus étroite est profondément significative dans les applications de puissance. Une entrée de convertisseur, un rail à connexion à chaud ou un chemin de charge-décharge ne punit pas l'unité moyenne. Cela expose l'unité la plus faible de la population, et ce, sans beaucoup de pitié. Si un lot à bas coût inclut même un petit pourcentage de pièces marginales, ces quelques unités peuvent façonner le taux de défaillance de l'ensemble du produit. C'est l'une des leçons les plus difficiles dans la sélection de condensateurs : dans des circuits sévères, la fiabilité est souvent régie par le risque de queue plutôt que par la performance typique.

À cause de cela, un prix d'achat plus bas peut créer un faux confort. Les économies peuvent sembler attrayantes dans la liste des matériaux, puis disparaître rapidement une fois que le retravail, la perte par dépistage, le retour de garantie et les dommages à la réputation entrent en jeu. En pratique, le condensateur le moins cher ouvre souvent la porte au cycle de débogage le plus épuisant.

Le risque souvent négligé de la répartition de performance

Les condensateurs en tantale à bas coût peuvent encore fonctionner correctement dans des positions de faible charge, surtout là où le courant de ripple est faible, l'impédance source est plus élevée, et l'exposition aux surtensions est limitée. Dans ces rôles, le stress électrique reste suffisamment éloigné des régions faibles de la pièce pour qu'une variation plus large puisse encore être tolérée. Cela ne signifie pas que de telles pièces sont universellement mauvaises. Cela signifie simplement que leur utilisation acceptable dépend fortement de la sévérité du circuit.

Les pièces d'entrée de gamme montrent souvent une répartition plus large dans :

• L'ESR

• Le courant de fuite

• La résistance diélectrique

• La cohérence de lot à lot

Un design qui semble stable avec un groupe d'échantillons peut devenir fragile lorsqu'il est mis à l'échelle en production. Cela devient particulièrement risqué car la validation précoce ne porte souvent que sur un petit nombre de cartes dans des conditions contrôlées. Une production plus large expose le design à la distribution complète de la variation des pièces, de la variation d'assemblage et de la variation environnementale. Lorsque des problèmes de fiabilité apparaissent, ils arrivent souvent sous la forme de réinitialisations intermittentes, de chauffage anormal, de défaillances de démarrage ou de ruptures destructrices occasionnelles plutôt qu'en tant que défauts évidents.

Une habitude d'ingénierie disciplinée consiste à évaluer non seulement les valeurs nominales mais aussi la répartition des paramètres sous stress réaliste. Lorsque une famille de composants montre une large variation, la marge de conception doit s'élargir en conséquence. Si cette marge ne peut pas être élargie, la sélection des pièces doit être révisée. Dans l'électronique de puissance, l'optimisme peut sembler pratique pendant un certain temps, mais il ne tient que rarement sur le long terme.

Pourquoi les circuits de puissance à faible impédance révèlent si rapidement les pièces faibles

Les condensateurs en tantale sont particulièrement vulnérables dans des applications à faible impédance telles que :

• Les entrées de convertisseur CC-CC

• Les rails de stockage avec de fortes sources en amont

• Les nœuds de branchement à chaud

• Les chemins de charge-décharge à fort courant

Dans ces environnements, un condensateur est exposé à des impulsions de courant vives et à une livraison rapide d'énergie. Si la pièce présente une faiblesse diélectrique ou un ESR élevé, le chauffage local peut augmenter rapidement. Une fois ce processus lancé, la défaillance peut s'accélérer plus vite que la protection externe ne peut réagir.

C'est pourquoi même de petits changements dans l'ESR ou le courant de fuite peuvent produire des conséquences qui semblent disproportionnées lors de l'analyse des défaillances sur le terrain. Dans une position de contournement analogique légère, une telle variation peut avoir peu d'effet pratique. Dans un chemin de puissance sévère, la même variation peut pousser la pièce d'un fonctionnement acceptable vers une zone de défaillance. Le circuit n'a pas besoin d'être mal conçu pour que cela se produise. Il nécessite seulement une combinaison d'impédance faible, d'énergie transitoire et d'une population de condensateurs qui manque de cohérence suffisante.

De nombreuses défaillances décrites comme des faiblesses aléatoires de condensateurs sont, en réalité, le résultat d'un décalage entre la qualité des composants et la gravité de l'application. Cette distinction mérite une attention particulière car elle modifie la réponse technique. La tâche réelle n'est pas seulement de sélectionner un condensateur, mais d'associer la classe de condensateur, le niveau de qualité et la stratégie de réduction de tension à l'environnement électrique réel avec discipline et retenue.

Authenticité, traçabilité et confiance dans le lot

L'authenticité de la pièce est un autre facteur qui mérite une attention sérieuse. Même un condensateur en tantale bien conçu devient une source d'exposition si son origine, son historique de stockage ou sa traçabilité de production ne peuvent être confirmés. Les pièces contrefaites, reétiquetées ou mal manipulées peuvent porter des marquages acceptables tout en dissimulant une qualité interne dégradée ou un historique de filtrage incohérent. Dans cette situation, l'équipe de conception n'évalue plus un composant connu. Elle traite une source de risque inconnue, et cette incertitude a tendance à mal vieillir dans des produits réels.

Ce problème devient plus sérieux dans les applications où les conséquences de défaillance sont élevées. Un condensateur provenant d'une chaîne incertaine peut passer l'inspection à l'arrivée et échouer prématurément en service. La raison est simple : de nombreux problèmes de qualité sont statistiques et dépendent de la contrainte. Ils ne se révèlent pas toujours lors de contrôles électriques rapides. La discipline d'approvisionnement mérite donc le même niveau de respect que la discipline des schématiques.

Les contrôles discrets qui préviennent souvent des défaillances coûteuses plus tard comprennent :

• Approvisionnement de confiance

• Documentation de lot

• Traçabilité du fabricant

Jugement de conception pratique pour des systèmes réels

En termes pratiques, un condensateur en tantale marginal n'est pas simplement moins fiable. Dans de mauvaises conditions, il peut devenir un déclencheur actif de défaillance. C'est le point que les ingénieurs ont tendance à retenir après avoir trop vu de retours de terrain. Dans des circuits de puissance sévères, le condensateur devrait être jugé non seulement sur sa capacité à fonctionner lorsqu'il est neuf, mais sur sa stabilité lors des événements de surtension, des variations de température, de l'étalement de production et de la durée de vie en service.

Une approche de conception solide comprend généralement :

• Sélectionner des fournisseurs réputés

• Appliquer une réduction de tension

• Vérifier les conditions de courant de surtension

• Examiner le comportement de l'ESR

• Valider avec une impédance source réaliste

• Éviter le tantale là où l'énergie de défaillance est difficile à contrôler

Les équipes qui appliquent ces vérifications tôt tendent à découvrir des faiblesses avant la publication. Les équipes qui les sautent rencontrent souvent les mêmes problèmes plus tard, sauf que le coût est alors plus élevé, le calendrier est plus serré et la marge pour une prise de décision calme est plus réduite.

Mon avis est que les condensateurs en tantale devraient être considérés comme des composants sensibles à l'application plutôt que comme des pièces universelles. Ils peuvent bien performer lorsqu'ils sont utilisés à l'intérieur d'une enveloppe soigneusement contrôlée. En dehors de cette enveloppe, leurs limitations deviennent trop sévères pour être ignorées. Une sélection prudente n'est pas une hésitation pour son propre compte. Cela reflète la compréhension pratique que la fiabilité des composants est façonnée autant par le contexte que par la spécification.

Position d'ingénierie finale

Si l'authenticité de la pièce, la qualité du processus et la cohérence électrique ne peuvent être fiables, l'utilisation de condensateurs en tantale dans des circuits de puissance sévères est un choix technique médiocre. C'est particulièrement vrai dans les systèmes à faible impédance, où les mécanismes de défaillance se développent rapidement et laissent peu de place à la variation. Dans ces conditions, la vraie question n'est pas de savoir si un condensateur faible peut fonctionner pendant un court moment, mais s'il peut échouer de manière contrôlée et prévisible à long terme.

Une approche plus fiable consiste à réserver les condensateurs en tantale aux positions où leurs avantages sont clairs et leurs risques sont contenus. Là où la contrainte de surtension, le courant transitoire ou l'énergie de faute est substantielle, des alternatives plus solides ou des architectures plus conservatrices offrent souvent une réponse à long terme plus stable. Dans la sélection des composants, la confiance doit découler d'un comportement vérifié plutôt que de cotes nominales seules.

Reconnaître les condensateurs au tantale AVX contrefaits

Les condensateurs au tantale AVX contrefaits circulent largement sur le marché ouvert, donc l'identification ne doit pas reposer sur un seul indice visible. Un examen solide se déroule généralement en couches et s’appuie sur l’inspection structurelle, l’analyse des marquages, la vérification de l’emballage, la comparaison de catalogue et l’évaluation de la source. Dans un vrai travail d'inspection, les pièces douteuses semblent souvent acceptables à première vue, ce qui est précisément pourquoi un jugement hâtif tend à inviter aux erreurs. Une approche plus fiable consiste à rassembler un ensemble cohérent de preuves et à examiner si les détails restent cohérents d'un point de contrôle à l'autre.

Examinez la structure de terminaison et la disposition de polarité

La première étape consiste à étudier la construction externe du condensateur, en particulier la forme de terminaison et la disposition du côté de polarité. Les composants authentiques AVX présentent généralement une géométrie d'électrode stable au sein du même lot, et ce type de répétabilité est difficile à imiter de manière convaincante. Les terminaisons métalliques devraient apparaître proportionnées, bien formées et uniformes sur plusieurs unités. Le côté de polarité devrait également suivre une disposition ordonnée, sans transitions maladroites ou alignement irrégulier entre le corps et les bornes.

Les fournisseurs contrefaits consacrent souvent plus d’efforts au marquage supérieur parce que c'est là où l'œil se dirige en premier. La structure physique est moins indulgente. De petites différences dans la forme de l'extrémité, la couverture de placage, la symétrie des bords ou la proportion de moulage peuvent suggérer qu'une pièce ne provient pas du flux de production revendiqué. Dans de nombreuses inspections, le marquage semble acceptable jusqu'à ce que plusieurs échantillons soient placés côte à côte et que la géométrie commence à dériver. Ce type de variation tend à rendre un examinateur expérimenté inquiet, en particulier dans une famille de composants mature où les schémas de fabrication sont généralement stables.

Lors de l'examen de la structure, comparez plusieurs unités plutôt que de vous fier à un seul échantillon :

• Largeur de terminaison

• Finition métallique

• Dimensions du corps

• Placement de l’indicateur de polarité

• Équilibre global de l'emballage

Si une unité montre des terminaisons plus épaisses, une autre montre un côté de polarité décalé, et une autre montre un moulage inégal, le problème va généralement au-delà de l'apparence. Une telle variation indique souvent une discipline de processus faible ou un matériau d'origine mixte. De nombreux inspecteurs entrants font confiance à cette méthode de comparaison parce que les pièces contrefaites perdent souvent leur cohérence avant de perdre leur crédibilité de surface.

Examinez le ruban de transport et le motif d'emballage

Le ruban de transport peut révéler plus que de nombreux acheteurs ne s'y attendent. Le matériel authentique AVX suit souvent un motif d'emballage discipliné, incluant un espacement répété, un format d'impression constant et une identification `AVX` sur le ruban ou les éléments d'emballage associés. Le matériel douteux peut omettre ces détails, les appliquer de manière inégale, ou s'appuyer sur un ruban générique qui ne correspond pas à la présentation attendue.

L'emballage doit être considéré comme une preuve de soutien plutôt que comme une confirmation finale. Les fournisseurs contrefaits peuvent réutiliser des bobines, des étiquettes ou du ruban provenant de stocks non liés. Malgré cela, l'emballage porte toujours une valeur diagnostique parce que les chaînes d'approvisionnement authentiques laissent généralement derrière elles un sens de l'ordre reconnaissable. Si la qualité du ruban semble générique, si l'intervalle d'impression paraît irrégulier, ou si l'étiquetage de la bobine est en conflit avec le marquage du corps, des inquiétudes devraient surgir. De nombreuses personnes font confiance à une bobine ayant un aspect professionnel trop rapidement, et cette confiance est souvent mal placée une fois que la comparaison devient plus minutieuse.

Faites attention aux détails suivants lors de l'examen de l'emballage :

• Espacement d'impression

• Style de police

• Matériau de l'étiquette

• État de la bobine

• Méthode de scellage

• Informations sur le lot

Si le ruban manque de la répétition de marque attendue, si l'espacement semble aléatoire, ou si la bobine semble plus ancienne que les composants eux-mêmes, le matériel mérite un examen plus attentif. Les signaux d'emballage mélangés sont particulièrement révélateurs. Une étiquette propre attachée à un mauvais ruban, ou un code de pièce récent associé à un emballage usé, suggère souvent un inventaire reconditionné plutôt qu'une fourniture d'usine d'origine.

Vérifiez le marquage du corps et le contenu d'identification

Le marquage du corps devrait s'aligner avec ce qu'AVX applique normalement à cette taille d'emballage. Une pièce authentique porte souvent une identification claire et interne cohérente, telle que le logo `AVX`, le code de capacité, le code de tension, et un marquage lié au lot ou à la date, à moins que l'emballage ne soit trop petit pour soutenir une lisibilité complète. La véritable question n'est pas simplement de savoir si un marquage est présent, mais si l'ensemble du système de marquage a du sens dans son ensemble.

Les pièces contrefaites empruntent souvent des symboles qui semblent corrects, puis les combinent de manière incorrecte. Le logo peut sembler acceptable tandis que le code de tension ne correspond pas à la série, ou le format du code de lot peut être en conflit avec le reste de la logique de marquage. C'est ici que de nombreuses contrefaçons de basse qualité commencent à se révéler. Le marquage doit être lu comme une identité intégrée plutôt que comme des caractères isolés. Si un élément semble valide mais que le profil complet ne tient pas, le doute est justifié.

Les très petits emballages peuvent ne pas afficher chaque marquage avec une clarté totale. Cette limitation ne doit pas être confondue avec une preuve d'authenticité. Dans ces cas, l'inspecteur doit accorder plus d'importance à d'autres facteurs.

• Présentation de l'adhésif

• Cohérence dimensionnelle

• Dossiers de provenance

• Alignement des fiches techniques

Les acheteurs prudents ne prennent généralement pas de décision uniquement sur un marquage supérieur incomplet, car l'incertitude dans un domaine doit être compensée par une confirmation plus ferme ailleurs.

Examinez la qualité d'impression pour re-marquage ou rénovation

La qualité d'impression est l'un des domaines les plus révélateurs dans la détection de contrefaçons. Les pièces rénovées ou re-marquées sont souvent produites à partir de composants de faible tension, âgés, récupérés ou autrement inappropriés qui ont été resurfacés et réimprimés pour imiter un grade plus précieux. De tels dispositifs peuvent sembler utilisables au début, mais leur histoire est incertaine, et cette incertitude entraîne à la fois des préoccupations de performance et de fiabilité qui sont difficiles à ignorer.

Examinez de près les défauts de surface et d'impression suivants :

• Encre plus foncée

• Densité de couleur inégale

• Bords flous

• Alignement faible

• Espacement des caractères irrégulier

• Variation entre les unités

Certaines pièces présentent également des marques de ponçage, une brume de resurfaçage ou un vernis qui semble différent du reste du corps. Lorsque l'impression se trouve de manière non naturelle sur la surface du boîtier ou que les bords de la police semblent grossiers sous agrandissement, le marquage a peut-être été ajouté après la production originale. Dans le cadre du travail de banc de routine, ce type de défaut devient souvent évident uniquement lors d'une visualisation agrandie, c'est pourquoi l'inspection non assistée aide mais ne résout pas toujours la question.

Une pièce re-marquée n'est pas seulement un problème d'étiquetage. Elle peut indiquer une classification électrique inférieure, une exposition précédente sur le terrain, un stress thermique ou une histoire de stockage incontrôlée. Un condensateur vendu comme un grade de haute tension mais construit à partir d'une pièce de base à basse tension peut passer des tests de continuité simples et échouer en service. Ce risque est une préoccupation majeure car certains composants contrefaits peuvent sembler fonctionner normalement dans des conditions de base mais échouer lorsqu'ils sont exposés à un stress, à une température ou à des environnements de fonctionnement exigeants.

Vérifiez le numéro de pièce par rapport à la fiche technique officielle

Le numéro de pièce doit toujours être vérifié par rapport à la fiche technique officielle AVX ou au catalogue produit. Si la valeur de capacité, le code de tension, la taille du boîtier ou la combinaison de série n'apparaissent pas dans la documentation officielle, la pièce doit être traitée avec un sérieux doute. Cette comparaison est l'une des étapes de filtrage les plus simples, mais sous pression temporelle, elle est souvent négligée plus souvent que beaucoup d'équipes n'aimeraient l'admettre.

Les annonces de contrefaçon utilisent fréquemment des combinaisons qui semblent techniquement plausibles mais qui n'existent pas dans la véritable gamme de produits. Un vendeur peut proposer un appariement de valeur-tension inhabituel, une taille de boîtier rare ou un suffixe spécial qui semble légitime pour un non-spécialiste. Une fois vérifié par rapport au catalogue officiel, l'incohérence devient généralement évidente. Dans le cadre de la révision des approvisionnements, ce décalage est souvent le moyen le plus rapide de stopper un achat frauduleux avant qu'il n'atteigne jamais le banc d'inspection.

Même lorsqu'une variante spéciale peut exister, les spécifications peu courantes n'apparaissent généralement pas dans un grand inventaire ponctuel par le biais de canaux ordinaires. Si une pièce difficile à trouver apparaît soudainement en volume, à un prix attractif, et par une source incertaine, la prudence est raisonnable. Les composants électroniques ont leur propre logique d'approvisionnement, et lorsque l'histoire du marché ne correspond pas à la réalité du produit, les acheteurs expérimentés ont tendance à faire une pause et à poser des questions plus difficiles.

Évaluez la source, pas seulement le composant

L'un des moyens les plus fiables de réduire l'exposition à la contrefaçon est d'acheter des pièces de catalogue standard par l'intermédiaire de distributeurs autorisés. Cela ne supprime pas tous les risques, mais cela réduit l'incertitude de manière beaucoup plus efficace que l'inspection visuelle seule. Un composant doit être jugé dans le contexte de son chemin d'approvisionnement, car l'authenticité est liée non seulement aux caractéristiques physiques mais aussi à la traçabilité.

L'inspection peut filtrer les matériaux suspects, mais la prévention impose généralement moins de coûts ultérieurs que la récupération. Une fois que des pièces douteuses entrent dans l'inventaire, chaque activité ultérieure devient plus lourde.

• La vérification prend plus de temps

• L'analyse des échecs devient plus difficile

• L'exposition sur le terrain augmente

De nombreuses équipes apprennent cette leçon progressivement et souvent après un conflit, un retard ou une perte évitable. L'approvisionnement discipliné est plus qu'une routine d'achat ; il sert de mesure de contrôle de fiabilité pratique. En ce sens, la stratégie de contrefaçon la plus sûre commence avant que la bobine n'arrive.

Une approche pratique consiste à combiner plusieurs méthodes d'examen au lieu de s'appuyer sur une seule impression :

• Qualification des fournisseurs

• Examen de l'emballage

• Comparaison visuelle

• Vérification des fiches techniques

• Escalade pour des tests détaillés si nécessaire

Aucun étape unique n'est sans défaut, mais des vérifications en couches sont de loin plus convaincantes que des jugements isolés. La conclusion la plus forte vient généralement de la convergence : lorsque la structure, le marquage, la documentation et la source s'alignent, la confiance grandit ; lorsque deux ou trois facteurs sont en conflit, l'alerte mérite une réponse sérieuse.

Un état d'esprit utile est de considérer la détection de contrefaçon comme une reconnaissance de motif disciplinée. Les condensateurs au tantale AVX authentiques présentent généralement un motif stable à travers la structure du boîtier, le style d'impression, le format d'emballage et l'identité du catalogue. Les matériaux contrefaits rompent souvent ce motif de manière subtile plutôt que dramatique, c'est pourquoi la confiance excessive peut devenir coûteuse. Une comparaison soigneuse à travers plusieurs échantillons et plusieurs points de contrôle est généralement plus fiable que l'instinct seul. Passer quelques minutes supplémentaires à vérification peut sembler fastidieux sur le moment, mais cela prévient souvent des pertes beaucoup plus douloureuses plus tard lors de la qualification, la réparation ou l'opération sur le terrain.

Conclusion

Les condensateurs au tantale peuvent offrir une taille compacte, une capacitance stable et de bonnes performances lorsqu'ils sont utilisés dans des limites contrôlées. Un fonctionnement fiable dépend d'un dérating approprié, du contrôle des courants de surtension, de la marge de courant de ripple, de la gestion thermique, de la qualité du processus et de l'approvisionnement authentique. Une inspection minutieuse, une vérification des fiches techniques et des tests basés sur l'application aident à réduire le risque de défaillance et à améliorer la confiance dans les conceptions du monde réel.

Questions Fréquemment Posées [FAQ]

1. Pourquoi le dérating de tension seul n'est-il pas suffisant lors de la sélection d'un condensateur au tantale ?

Le dérating de tension aide à améliorer la fiabilité, mais il ne tient pas compte des courants de surtension, des courants de ripple, des transitoires de commutation ou du stress thermique. Un condensateur qui fonctionne en toute sécurité à une tension réduite peut toujours échouer s'il est exposé à des pics de courant excessifs ou à une surchauffe. La sélection appropriée nécessite d'évaluer l'environnement électrique complet, pas seulement la tension de travail.

2. Comment les circuits d'alimentation à faible impédance augmentent-ils le risque de défaillance des condensateurs au tantale ?

Les circuits à faible impédance peuvent fournir de grandes quantités d'énergie en très peu de temps. Lors du démarrage, du hot swapping ou d'événements de commutation, des impulsions de courant élevé peuvent créer un échauffement localisé à l'intérieur du condensateur. Si le condensateur présente des zones diélectriques faibles ou une tolérance aux surtensions insuffisante, ce stress peut entraîner des courts-circuits ou une défaillance catastrophique.

3. Pourquoi le courant de ripple est-il considéré comme un facteur majeur de fiabilité pour les condensateurs au tantale ?

Le courant de ripple génère de la chaleur à travers la résistance de série équivalente (ESR) du condensateur. Si la chaleur générée ne peut pas se dissiper efficacement, la température interne augmente et accélère le vieillissement. Au fil du temps, un courant de ripple excessif peut réduire les performances, augmenter le courant de fuite et raccourcir la durée de vie du condensateur.

4. Quels avantages les fabricants de condensateurs au tantale haut de gamme offrent-ils dans des applications exigeantes ?

Les fabricants haut de gamme proposent généralement un meilleur contrôle des processus, une ESR plus faible, une tolérance aux surtensions améliorée et des caractéristiques électriques plus cohérentes entre les lots de production. Ces améliorations réduisent la probabilité de défaillances inattendues et offrent des performances à long terme plus prévisibles dans les alimentations électriques, les convertisseurs DC-DC et d'autres applications à haute contrainte.

5. Pourquoi les ingénieurs devraient-ils vérifier à la fois le fournisseur et le composant lors de l'achat de condensateurs au tantale AVX ?

Les composants contrefaits peuvent avoir l'air authentiques mais peuvent contenir des matériaux de qualité inférieure, des classifications incorrectes ou des histoires de fabrication inconnues. Vérifier les sources autorisées, les dossiers de traçabilité, les détails d'emballage et les numéros de pièce aide à garantir que le condensateur respecte les normes de qualité et de fiabilité attendues. Cela réduit le risque de défaillances sur le terrain et de dépannage coûteux par la suite.
