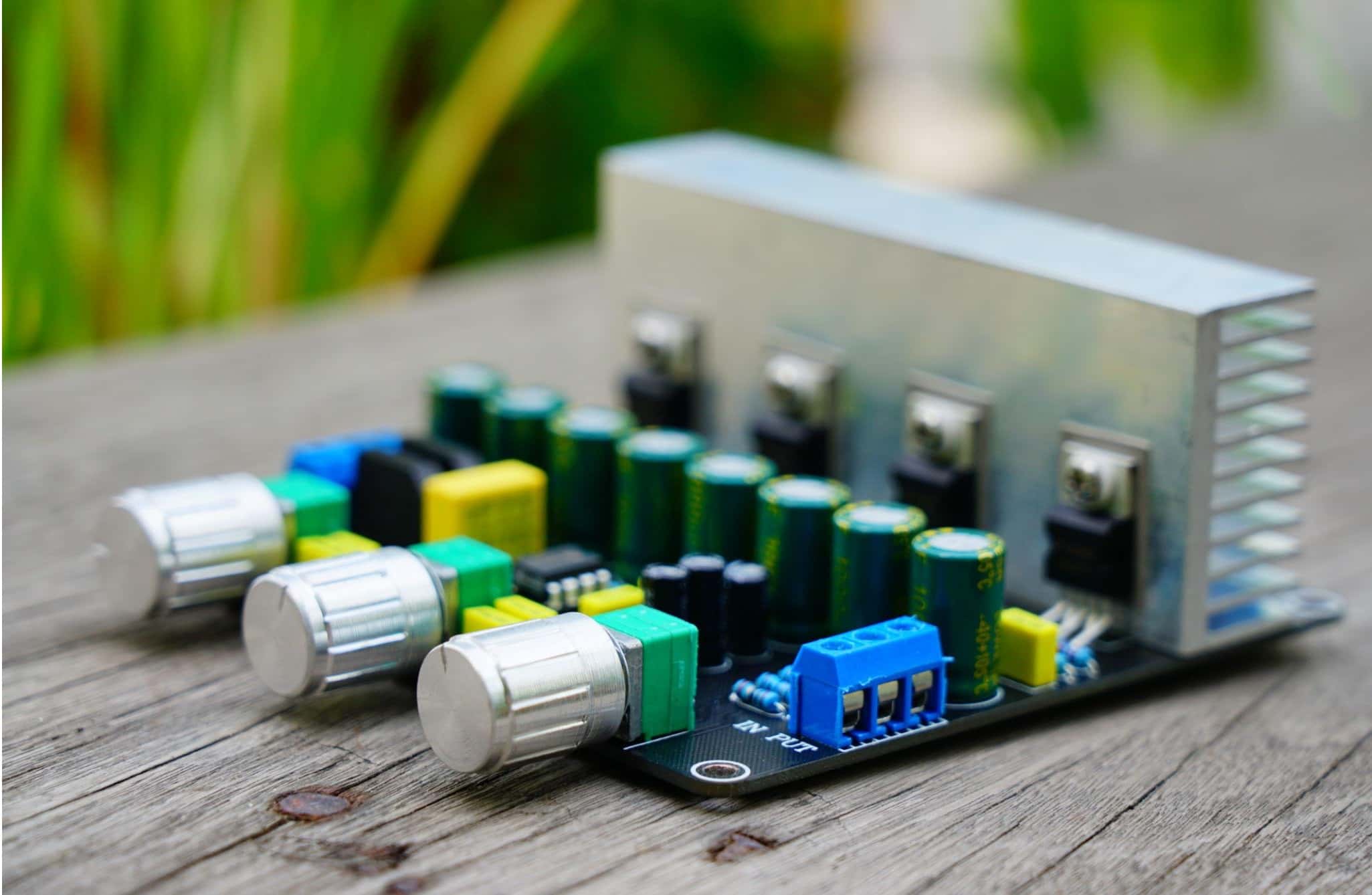

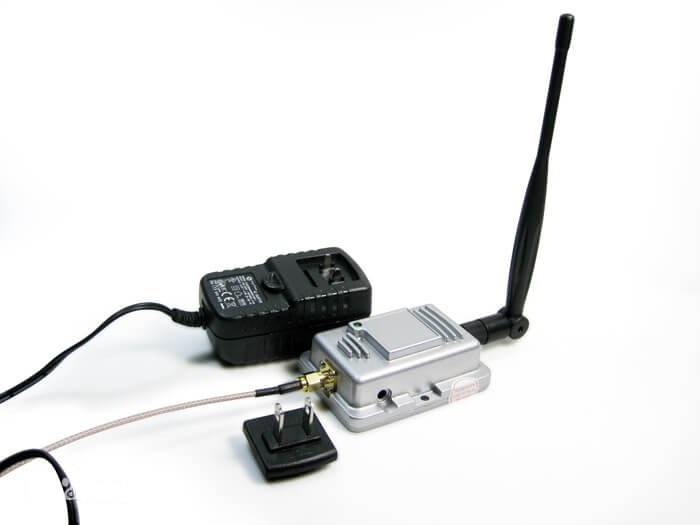

Qu'est-ce qu'un amplificateur de puissance? Principes de fonctionnement, classes et performances

Les amplificateurs de puissance augmentent la puissance de petits signaux d'entrée afin qu'ils puissent entraîner des charges telles que des haut-parleurs, des antennes et des systèmes électroniques haute puissance. Leur performance dépend de facteurs tels que le biais, la rétroaction, le contrôle thermique, l'efficacité, la stabilité et la distribution de puissance. Cet article explique comment fonctionnent les amplificateurs de puissance, le fonctionnement des différentes classes d'amplificateurs et les défis de conception pratiques liés à l'acquisition d'une amplification stable, fiable et efficace.

Catalogue

Comment fonctionne un amplificateur de puissance

Un amplificateur de puissance prend un petit signal d'entrée dense en informations et produit un signal de sortie plus grand capable de délivrer de l'énergie utile dans une charge. Un point de confusion courant apparaît lorsque le signal d'entrée ne fournit pas d'énergie significative, mais que la sortie transporte une puissance bien plus élevée. L'explication devient claire après avoir séparé les rôles de la source de signal et de la source d'énergie externe.

Ce qui augmente réellement

Le dispositif actif fonctionne comme un élément de conduction contrôlable, donc l'énergie de sortie de l'amplificateur est tirée des rails d'alimentation DC plutôt que produite par l'entrée. La forme d'onde d'entrée décide principalement quand et à quel point le dispositif conduit, ce qui contrôle à son tour combien d'énergie d'alimentation atteint la charge.

Un modèle mental pratique qui tend à rester utile sous la pression du débogage est le suivant : l'entrée est un signal de commande, et l'alimentation est le réservoir qui fournit l'énergie de sortie. Lorsque des problèmes apparaissent à des niveaux de sortie élevés, la cause est souvent liée à l'alimentation, à la mise à la terre ou aux chemins de courant, plutôt qu'à la source de petit signal elle-même.

Dans les étapes de sortie BJT, l'entraînement de la base à l'émetteur influence le courant de collecteur. Il est facile de s'attacher à l'idée que le gain du transistor (β) fera le design, et cette croyance peut sembler réconfortante lors des premiers calculs. En pratique, les conceptions qui tiennent bon face à la température, à la dispersion unité par unité et au vieillissement sont généralement arrangées de sorte que le gain global et la linéarité proviennent de l'architecture environnante et de la rétroaction, pas de la confiance que β demeure poli.

Dans les étapes MOSFET et GaN, la tension de la grille ajuste principalement la conductivité du canal. Une fois le biais correctement défini, le courant de drain devient une réplique façonnée de l'entrée. La grille semble facile en régime permanent car elle tire très peu de courant DC, mais elle exige tout de même du respect lors de l'opération dynamique : les capacités et le mouvement de charge peuvent faire travailler le pilote plus dur que prévu, surtout à haute fréquence ou lorsque les bords de commutation sont agressifs.

Dispositifs actifs courants utilisés dans les étapes de puissance :

• BJT

• MOSFET

• GaN HEMT.

Biais : Sélection d'une région de fonctionnement qui reste prévisible

Le biais établit un point de fonctionnement quiescent afin que le dispositif reste dans la région souhaitée durant l'oscillation du signal. La partie inconfortable, familière à quiconque ayant observé le dérive du biais durant une longue session de banc, est que le biais adéquat au démarrage peut ne pas être le bon après une absorption thermique.

Dans les classes linéaires, le point de biais est choisi de manière à ce que le dispositif reste dans sa région linéaire ou quasi-linéaire pour la plupart de la forme d'onde. Ce compromis est directement visible à la fois dans les mesures FFT et la température du dissipateur thermique.

Les étapes push-pull exposent la tension la plus courante au niveau de la région de croisement :

• Si le biais est réglé bas, la distorsion de croisement devient mesurable et, dans les applications audio, souvent subjectivement irritante à bas niveaux.

• Si le biais est réglé haut, la dissipation au repos augmente et la marge thermique se rétrécit de manière à rendre la fiabilité à long terme moins certaine.

De nombreuses conceptions pratiques finissent par être réglées par itération : définir le biais, mesurer la distorsion de bas niveau, chauffer l'unité, puis mesurer à nouveau. Le comportement à froid et à chaud peut différer suffisamment pour donner l'impression que vous validez deux amplificateurs différents, même si le schéma n'a jamais changé.

Options de Classe Linéaire :

• Classe A

• Classe AB

• Classe B.

Dans la Classe D, les dispositifs de sortie passent la majorité de leur temps à agir comme des interrupteurs plutôt qu'à fonctionner comme des éléments de conduction linéaire. L'entrée est transformée en un motif d'impulsions (souvent PWM ou une méthode de modulation connexe), l'étage de puissance commute l'alimentation en un réseau de sortie, et un filtre LC reconstruit l'onde de base à la charge.

Le travail de conception ici entraîne souvent un type d'anxiété très spécifique : pousser l'efficacité et pousser la robustesse ne semblent pas toujours alignés. Une efficacité plus élevée peut augmenter la sensibilité aux éléments parasites, aux erreurs de temps mort et aux artefacts de bord de commutation. Dans un matériel réel, un changement de disposition apparemment mineur, déplaçant une boucle à fort courant de quelques centimètres, peut faire basculer une conception d'un spectre propre à un EMI persistant qui refuse de disparaître jusqu'à ce que le chemin de courant soit resserré.

Éléments de Modulation / Reconstruction Communes :

• PWM

• Filtre de sortie LC.

Linéarité et Stabilité

Un amplificateur de puissance comprend bien plus qu'un transistor de sortie et une résistance. Le circuit environnant contrôle le transfert de signal, réduit la distorsion et maintient la stabilité dans des conditions de charge difficiles. Le fonctionnement stable avec des haut-parleurs réactifs, un mauvais mise à la terre et des conditions de câble difficiles dépend d'une conception de circuit soigneuse.

La rétroaction négative est couramment appliquée pour établir un gain en boucle fermée répétable et réduire la non-linéarité. Un état d'esprit productif consiste à permettre au comportement en boucle ouverte d'être imparfait, parfois même désordonné, tant qu'il est suffisamment prévisible et stable pour que la rétroaction puisse corriger dans la bande passante qui vous importe.

La rétroaction implique des obligations. Si le décalage de phase s'accumule et que les marges ne sont pas bonnes, l'amplificateur peut osciller ou vibrer, surtout avec des charges réactives ou des câbles longs. C'est l'un de ces modes de défaillance qui peuvent sembler personnellement offensants lorsqu'il apparaît uniquement après l'assemblage, car le schéma peut avoir paru impeccable alors que la mise en œuvre physique a silencieusement modifié la dynamique de boucle.

Les résistances d'émetteur (BJT) ou les résistances de source (MOSFET) ajoutent une rétroaction locale qui linearise le comportement de l'appareil et améliore le partage de courant entre les dispositifs de sortie en parallèle. Les méthodes de dégénération sont souvent préférées car elles aident à prévenir le déséquilibre de courant causé par des dérives de température entre les dispositifs appariés.

Cette technique améliore également la cohérence d'une unité à l'autre, ce qui est important lorsque l'objectif est un produit qui se comporte de la même manière le lundi matin et après un an sur le terrain.

Composants de Dégénération par Type de Dispositif :

• Résistances d'émetteur (BJT)

• Résistances de source (MOSFET).

La compensation est utilisée pour façonner la bande passante et contrôler le comportement à haute fréquence, notamment lorsque les parasites peuvent dominer. Les étages de sortie sont exposés car la charge est rarement purement résistive dans des installations réelles.

L'environnement de charge introduit des éléments qui peuvent déstabiliser une conception par ailleurs bien comportée :

• Les haut-parleurs peuvent être inductifs et résonnants.

• Les câbles ajoutent de la capacitance et de l'inductance distribuées.

• Les connecteurs et le câblage introduisent de petites mais conséquentes discontinuités d'impédance.

Une leçon récurrente des transitions bancaires sur le terrain est que stable avec une résistance de 8 ohms ne garantit pas la stabilité dans un système vivant. Les vérifications de stabilité se passent généralement mieux lorsqu'elles sont validées contre les charges dans les pires scénarios, capacitives, inductives et combinaisons, plutôt que seulement avec la charge de laboratoire soignée.

Éléments de Compensation et d'Amortissement Communs :

• Condensateurs de Miller

• Réseaux de retard/avance

• Réseaux de Zobel

• Inducteurs de sortie

• Résistances d'arrêt de grille/base.

Couplage Sortie et Gestion de DC : Maintenir le DC à l'écart de la Charge

Parce que de nombreux étages de sortie se trouvent à un point de fonctionnement DC interne, la conception doit garantir que la charge n'est pas exposée à un DC dommageable. Les gens ont tendance à se sentir fortement à propos de ce sujet pour une raison simple : lorsque des pannes DC se produisent, elles sont souvent coûteuses, bruyantes et rapides.

Les amplificateurs à alimentation unique peuvent utiliser un condensateur de couplage de sortie pour bloquer le DC. Les transformateurs peuvent fournir une isolation et une transformation d'impédance, mais ils sont moins courants dans l'audio grand public moderne en raison de la taille, du coût, des contraintes de bande passante et des mécanismes de distorsion supplémentaires.

Options de Couplage / Isolation :

• Condensateur de couplage de sortie

• Transformateur.

Une approche largement utilisée est l'alimentation à rails séparés (par exemple, rails ±V) afin que la sortie puisse se situer près de 0 V et être couplée en courant continu à la charge. Cela améliore généralement le comportement aux basses fréquences et réduit la dépendance aux grands électrolytiques, mais cela déplace l'attention vers le contrôle de décalage et la dérive à long terme.

Un servo DC peut corriger de petits décalages en utilisant un chemin de rétroaction correctif lent qui évite de perturber la bande audio. La circuiterie de protection observe les conditions susceptibles de ruiner les haut-parleurs et les étapes de sortie dans la pratique : décalage de sortie, surcourant et élévation de température. Lorsqu'une défaillance est détectée, elle peut déconnecter la charge à l'aide d'un relais ou d'un interrupteur électronique.

Ce qui rend ce domaine émotionnellement frustrant dans le laboratoire, c'est que le mauvais comportement peut être lent et retardé. De petits décalages qui semblent inoffensifs lors de la configuration initiale peuvent dériver après une immersion thermique ou après un transitoire d'alimentation. Les conceptions qui survivent à une utilisation réelle anticipent généralement ces modes de défaillance peu pratiques et sans drame, plutôt que de supposer que le système restera toujours dans un état stable idéal.

Conditions Couramment Surveillance par les Circuits de Protection :

• Décalage DC de sortie

• Surcourant

• Surovertempérature.

Une façon fiable de comprendre un amplificateur de puissance est de le traiter comme un système dont le comportement est fortement façonné par l'alimentation électrique, la conception thermique, la disposition de la carte PCB, la stratégie de protection et les boucles de contrôle. Le choix des dispositifs (BJT vs MOSFET vs GaN) change les contraintes et ouvre des opportunités différentes, mais la performance quotidienne est souvent dominée par la stratégie de polarisation, la stabilité des boucles et la façon dont la conception réagit aux charges réelles et aux conditions de fonctionnement réelles.

Dans de nombreuses conceptions fiables, les performances dépendent souvent davantage d'une mise en œuvre soignée que de composants avancés. Les facteurs importants incluent les chemins de retour de courant, la structure de mise à la terre, le placement de compensation et le contrôle stable de la polarisation à travers les changements de température. Ces détails aident à créer des amplificateurs qui restent stables, précis et fiables lors des tests et d'une utilisation à long terme.

Classes d'Amplificateurs de Puissance et Principes de Fonctionnement

Les amplificateurs de puissance sont souvent regroupés par classe, une étiquette liée à l'angle de conduction des dispositifs de sortie sur une période de signal. Cette étiquette suggère également un choix de conception plus profond : si l'on s'attend à ce que les dispositifs de sortie se comportent comme des éléments linéaires, comme des interrupteurs, ou comme un mélange géré des deux.

Dans les produits réels, le nom de classe prédit rarement le résultat d'écoute ou de mesure final par lui-même. Le résultat tend à être façonné par le comportement de la conception lorsque les conditions ne sont plus académiques, par exemple lorsque la température augmente, que la charge devient réactive ou que les tolérances de fabrication s'accumulent. De nombreux problèmes de conception difficiles proviennent de dérives lentes, de conditions limites et de transitions d'état où un comportement stable du circuit doit encore être maintenu.

Une façon pratique de cadrer les classes d'amplificateurs est de revenir sans cesse à deux questions :

• Où l'énergie finit-elle par être dissipée dans des conditions de fonctionnement ?

• Qu'est-ce qui maintient le comportement de distorsion cohérent alors que la température et la charge varient ?

Classe A

La classe A maintient le dispositif de sortie conducteur pendant tout le cycle. Comme le dispositif ne s'éteint pas, il n'y a pas d'intervalle de transfert entre les dispositifs, ce qui signifie généralement qu'il n'y a pas d'artefact de croisement classique à gérer. Lorsque le circuit est polarisé de manière conservatrice, la linéarité du petit signal peut sembler réconfortante et le spectre de distorsion reste souvent lisse plutôt que brusque.

Le compromis se manifeste immédiatement par la dissipation de puissance. La classe A tire un courant substantiel même au repos, et ce courant se transforme en chaleur que l'audio soit reproduit ou non. Dans de nombreuses constructions réelles, le schéma cesse d'être le facteur limitant longtemps avant que la conception thermique ne le soit. Il est courant de se sentir confiant après une simulation, puis d'être humble par un châssis qui fonctionne plus chaud que prévu après une heure sur le banc.

Le comportement thermique finit par être défini par plusieurs détails physiques qui interagissent de manière à être facilement sous-estimés :

• Dimensionnement du dissipateur thermique et masse thermique

• Résistance thermique jonction-à-boîtier et boîtier-à-dissipateur

• Sélection de matériaux d'interface et cohérence de la pression de montage

• Flux d'air, ventilation de l'enceinte et hypothèses de température ambiante

Les personnes ayant débogué des amplificateurs de classe A se souviennent souvent des petits changements physiques qui n'étaient pas petits du tout dans la pratique. Par exemple, le déplacement d'un dispositif de détection de polarisation ou la modification de son couplage thermique peuvent modifier suffisamment les points de fonctionnement pour changer la distorsion et la stabilité lors de longues sessions. Les conceptions de classe A tendent à être plus fluides lorsqu'elles sont considérées comme des systèmes thermiques avec un circuit audio à l'intérieur, et non l'inverse.

Classe B

La classe B utilise généralement un agencement push-pull dans lequel chaque dispositif conduit pendant environ la moitié de la forme d'onde. L'efficacité s'améliore car le courant au repos peut être maintenu bas, et la dissipation des dispositifs diminue sensiblement lorsqu'il n'y a pas de signal.

La difficulté se concentre près de la zone de passage par zéro. Les BJTs et MOSFETs réels ne commencent pas à conduire à un seuil idéalisé ; ils ont besoin d'une tension/courant finis et ils passent progressivement. Ce comportement peut créer un encoches ou une discontinuité lors de la commutation entre dispositifs, ce qui explique pourquoi le fonctionnement pur en classe B est rarement utilisé dans les systèmes audio haute fidélité.

Sur le banc, la classe B peut sembler raisonnablement propre à des niveaux de sortie plus élevés, puis devenir décevante à faible sortie où la région de croisement occupe une plus grande fraction de la forme d'onde. Les charges compliquent cela : les haut-parleurs ne présentent pas une résistance bien définie, et leur magnitude d'impédance et angle de phase varient avec la fréquence. En termes pratiques, la classe B peut être attrayante en raison de son efficacité, mais elle tend à exiger un niveau de discipline de passage par zéro que les dispositifs réels et les haut-parleurs réels ne fournissent pas naturellement.

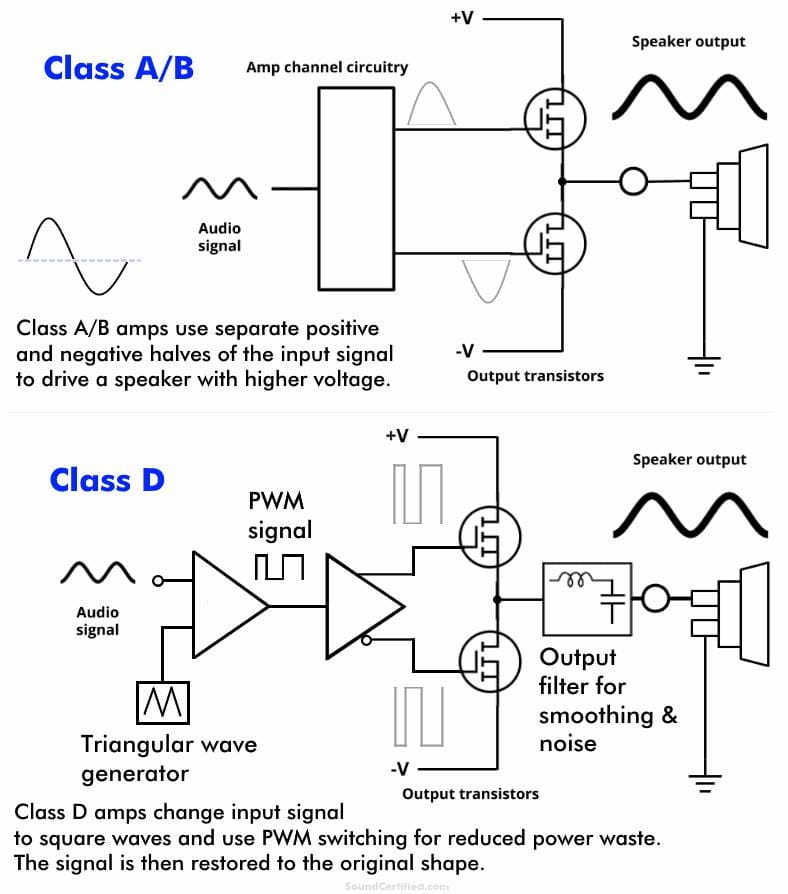

Classe AB

La classe AB peut être considérée comme une classe B avec un biais au repos délibérément introduit afin que les deux dispositifs conduisent légèrement autour du croisement zéro. Cette superposition réduit la distorsion de croisement tout en maintenant l'efficacité beaucoup plus proche de la classe B que de la classe A. Pour de nombreux produits audio, la classe AB finit par être le « niveau de référence » familier car elle s'adapte bien et convient à une large gamme de cibles de prix et de puissance.

Ce qui sépare un design de classe AB confortable d'un design capricieux est généralement le contrôle du biais en présence de chaleur. Le biais est souvent réglé avec un multiplicateur Vbe ou un servo biais, et le mécanisme de biais doit suivre la température avec suffisamment de fidélité pour éviter un déclenchement alors que le dissipateur de chaleur se réchauffe. La partie délicate est que « suivre la température » n'est pas purement une déclaration électrique, c'est aussi une question de placement mécanique et de couplage thermique.

Les détails d'implémentation qui apparaissent régulièrement dans des constructions réelles comprennent :

• Placement du capteur de biais par rapport aux dispositifs les plus chauds

• Qualité et reproductibilité du contact thermique avec le dissipateur de chaleur/dispositif

• Sensibilité à la variance d'assemblage

• Dérive à chaud et comportement de température de l'enceinte à l'état stable

Un schéma courant est qu'un amplificateur mesure de manière impressionnante propre lorsqu'il est froid, puis dérive vers une distorsion plus élevée ou même une stabilité marginale après que l'enceinte atteigne l'équilibre thermique. Les conceptions de classe AB qui vieillissent bien ont tendance à traiter le biais comme un problème de contrôle dynamique qui doit rester stable dans le temps, la variation d'unité à l'unité et la ventilation réaliste. La faible distorsion n'est que rarement un seul point idéal ; c'est plus comme une région stable que le design doit maintenir intacte alors que l'environnement change.

Classe C

La classe C conduit pendant moins de 180° du cycle. L'onde de courant brut du dispositif est intentionnellement très éloignée de la sinusoidalité, ce qui en fait une mauvaise correspondance pour la fidélité audio. Dans les systèmes RF, cette distorsion n'est pas la sortie finale ; c'est un état intermédiaire qui est façonné par le réseau de charge.

Un réseau LC accordé à la sortie sélectionne la fréquence fondamentale souhaitée et supprime les harmoniques, permettant à la tension délivrée à la fréquence de fonctionnement d'apparaître proche de la sinusoidale. L'accent de la conception se déplace de la platitude d'amplitude large vers le transfert de puissance à bande étroite et le façonnage spectral.

Le travail orienté RF de la classe C tend à tourner autour d'un ensemble spécifique de commandes :

• Conception et comportement d'accord du réseau résonant

• Correspondance d'impédance et ratios de transformation

• Sélection du facteur Q, compromis de bande passante et gestion des pertes

• Stress des dispositifs à mesure que le réseau se désaccorde ou que la charge change

En pratique, l'amplificateur et le réseau de sortie fonctionnent comme un seul système connecté. De petits changements d'accord ou de charge peuvent rapidement affecter l'efficacité, la puissance de sortie et le stress des transistors. La performance de l'amplificateur dépend donc fortement du réseau d'appariement qui y est connecté.

Classe D

La classe D fait fonctionner les dispositifs de sortie comme des commutateurs plutôt que comme des éléments linéaires. L'audio est encodé par PWM ou une méthode de modulation similaire, puis reconstruit par un filtre passe-bas LC. Comme les dispositifs passent la majeure partie de leur temps soit complètement allumés soit complètement éteints, la dissipation est beaucoup plus faible, et les conceptions modernes atteignent généralement une très haute efficacité.

Le véritable travail dans la classe D consiste à gérer les artefacts de commutation afin qu'ils ne se transforment pas en distorsion audible, en émissions rayonnées ou en défaillances intermittentes. De grands gains d'efficacité sont réalisés dans ces conceptions, mais des effets cachés dus aux parasitiques et à la disposition physique peuvent également créer des problèmes de conception difficiles.

Les techniques qui sont souvent utilisées pour garder le comportement contrôlé comprennent :

• Rétroaction à haute boucle de gain

• Contrôle du temps mort pour réduire la distorsion et éviter le passage à travers.

• Dispositifs de commutation rapide pour réduire la perte de transition

Les choix de technologie des dispositifs peuvent changer l'espace de commerce. Les dispositifs GaN, par exemple, peuvent réduire les pertes de commutation et améliorer le comportement à haute fréquence, mais ils punissent également un agencement négligent car les parasitiques deviennent plus dominants à mesure que les taux de bord augmentent.

De nombreux échecs de la Classe D remontent à des sujets d'implémentation physique qui semblent banals jusqu'à ce qu'ils ne le soient plus :

• Géométrie de retour de terre et confinement de boucle de courant

• Aire de boucle de pilotage de porte et chemins de couplage

• Sélection de snubber et stratégie d'amortissement

• Confinement EMI via placement, blindage et filtrage

La performance de la Classe D est en grande partie une histoire de contrôle du comportement RF non intentionnel tout en maintenant une linéarité prévisible dans la bande audio. Lorsque cela se passe bien, cela peut sembler sans effort ; lorsque cela se passe mal, cela peut être obstiné de manière difficile à déboguer avec des outils purement audio.

Classe T

La Classe T est plus utilement comprise comme une stratégie de contrôle superposée à un étage de sortie commuté plutôt que comme une physique fondamentalement différente d'étage de puissance. L'accent est mis sur le temporisation adaptative et des approches de type spectre étalé qui redistribuent l'énergie de commutation pour réduire les pics EMI concentrés. Bien que le terme ait une histoire de marque, de nombreuses idées sous-jacentes apparaissent largement dans les conceptions audio de commutation à faible bruit modernes.

Dans le développement de produits réel, ces stratégies de contrôle deviennent particulièrement pertinentes lorsque l'amplificateur doit passer des tests d'émission tout en restant silencieux avec des haut-parleurs à haute sensibilité ou à l'intérieur d'enceintes compactes. La performance audio propre et la conformité EMI dépendent souvent des mêmes facteurs, y compris le comportement de commutation prévisible, des boucles de contrôle stables et un filtrage cohérent à travers les unités de production.

Les préoccupations de conception qui ont tendance à être traitées comme un objectif combiné dans des implémentations solides incluent :

• Stratégie de modulation et distribution spectrale

• Conception de rétroaction et stabilité de boucle à travers la variation de charge / filtre

• Choix de filtrage de sortie et sensibilité à la tolérance

• Planification de compatibilité électromagnétique dès les premières décisions de mise en page

Lorsque les approches de style Classe T sont exécutées correctement, le bénéfice est moins une question de catégories de marketing et plus une signature de commutation plus calme et plus répétable qui reste bien éduquée à travers les haut-parleurs, les enceintes et les configurations de test réglementaires.

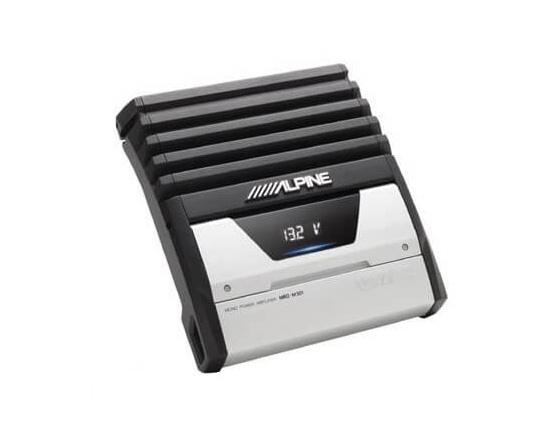

Blocs de construction d'amplificateur de puissance

Un amplificateur de puissance qui survit hors d'un manuel est presque jamais un seul circuit qui fait tout. Il se comporte plus comme une chaîne coordonnée d'étages, et chaque étage couvre discrètement une limitation qui apparaît tôt ou tard en usage réel : l'entrée capte des chuintements et des ronflements, les étages intermédiaires manquent de balancement de tension, l'étage de sortie subit un stress de courant lourd, la chaleur déplace lentement les points de fonctionnement, et la charge peut ressembler à tout sauf à une résistance propre. Les conceptions qui gagnent la confiance à long terme traitent généralement ces blocs comme un système, car les surprises ont tendance à venir des interactions, des marges de stabilité, des décisions de mise à la terre, de la dérive thermique et de la dynamique d'alimentation, plutôt que du chiffre de gain principal.

Étape d'entrée / Préamplificateur

L'étape d'entrée donne le ton à tout en aval. Elle façonne comment la source voit l'amplificateur, établit un comportement de référence et fixe des attentes pour le bruit bien avant qu'une grande puissance du signal ne soit impliquée. Un comportement d'entrée cohérent à travers différents câbles, sources de signal et conditions d'installation est souvent préféré car cela aide à réduire le ronflement intermittent et le bruit indésirable.

Haute impédance d'entrée et compatibilité avec les sources

Une haute impédance d'entrée réduit le chargement sur la source et aide à éviter les changements de réponse en fréquence causés par l'impédance de source interagissant avec la capacité d'entrée. Les maux de tête pratiques ont tendance à apparaître avec de longs interconnexions, des contrôles de volume passifs ou des sources à impédance exceptionnellement élevée ; dans ces cas, un tampon d'entrée bien éduqué empêche la performance de devenir une expérience de longueur de câble. Lorsque l'entrée est tolérante, le dépannage devient plus calme : moins de moments où cela ne se produit qu'avec ce câble, et moins de surprises lorsque le système est déplacé du banc au rack.

Structure de gain / volume et gestion de headroom

Une structure de gain équilibrée empêche les premiers étages de saturer tout en permettant encore une pleine sortie à des niveaux d'entrée normaux. Un gain excessif peut augmenter le bruit et rendre l'ajustement du volume trop sensible, tandis qu'un gain insuffisant peut surcharger le matériel en amont et produire un son aigu. De nombreuses conceptions placent les niveaux d'écoute normaux près du milieu de la plage de contrôle de volume tout en gardant une marge supplémentaire pour les pics audio courts.

Mise à la terre, blindage et choix de dispositifs à faible bruit

Les performances en matière de bruit sont généralement déterminées par les chemins de courant et l'intégrité de la référence plus que par des blocs de schéma sophistiqués. Les concepts de mise à la terre en étoile, les chemins de retour courts et délibérés, les connexions au châssis soigneusement choisies et un blindage discipliné surpassent souvent les échanges de composants incrémentiels. Les dispositifs d'entrée à faible bruit peuvent aider, mais ils ne neutralisent pas une boucle de terre ni ne pardonnent un nœud à haute impédance acheminé à côté de courants de commutation. Un schéma observé dans le dépannage réel est que les constructions silencieuses sont celles où les courants de retour étaient intentionnellement guidés dès le départ, et non découvertes après la première plainte de bourdonnement.

Étape d'amplificateur de tension / conducteur (VAS)

C'est à ce stade que la plupart du gain de tension et de l'oscillation de tension sont développés, et il fournit également le courant dynamique utilisé pour charger et décharger les capacités des dispositifs de sortie. Lorsqu'un amplificateur se comporte de manière prévisible avec différents haut-parleurs, longueurs de câble et températures, les choix VAS / conducteur font généralement partie de la raison. Lorsque le comportement instable apparaît, cette section est souvent vérifiée car de petits problèmes peuvent affecter l'ensemble de la boucle de rétroaction.

Produire une oscillation de tension avec un comportement linéaire

Le VAS doit osciller près des rails d'alimentation sans glisser dans des régions non linéaires qui rendent le comportement de rétroaction plus difficile à prévoir. Cette étape est couramment polarisée pour maintenir la transconductance et le gain stables à travers différents niveaux de signal car de petites non-linéarités peuvent par la suite augmenter la distorsion grâce au comportement de la boucle de rétroaction. En pratique, un VAS qui reste composé lors de grandes oscillations se traduit souvent par un amplificateur qui semble moins contraint lorsqu'il est poussé, même si les chiffres de banc sont déjà respectables.

Alimentation de charges capacitives à l'intérieur de l'amplificateur

À haute fréquence, les BJT ou MOSFET de sortie présentent une charge fortement capacitive. Si le VAS ne peut pas fournir et absorber le courant rapidement, la distorsion transitoire augmente et les marges de stabilité se réduisent d'une manière qui peut n'apparaître qu'avec des bords rapides ou des conditions réactives. C'est pourquoi de nombreux conceptions robustes fonctionnent avec un courant de repos plus élevé dans le VAS / conducteur que ne le suggérerait un calcul purement théorique : cela tend à produire des transitions plus nettes, un comportement de phase plus prévisible et moins de drame lorsque l'étage de sortie travaille dur.

Compensation et façonnage de fréquence

C'est ici que le comportement de la boucle est façonné en utilisant des choix de compensation qui échangent la bande passante contre une marge de phase contrôlée dans des conditions peu amicales. L'objectif est généralement une bande passante qui reste bien comportée, et non un chiffre de fiche technique qui semble impressionnant isolément. L'expérience montre qu'un amplificateur peut bien fonctionner avec des charges résistives, mais devenir instable avec de longs câbles de haut-parleur ou des haut-parleurs réactifs. Tester la compensation avec des charges et des câblages réalistes aide à prévenir des problèmes de stabilité en fin de parcours.

Cascodes et isolation des étages

La cascode peut réduire les effets de Miller et maintenir les tensions des dispositifs plus constantes, ce qui améliore souvent la linéarité et facilite la gestion du pôle dominant. Cela devient particulièrement attrayant avec des tensions de rail plus élevées, ou lorsque la conception doit maintenir un comportement cohérent à travers des substitutions de dispositifs et des variations de température. Les cascades sont souvent préférées dans les conceptions de production car elles réduisent la variation d'un transistor à l'autre sans nécessiter d'ajustements délicats.

Étape de sortie / puissance

L'étape de sortie est l'endroit où l'amplificateur rencontre le monde désordonné : impédances des haut-parleurs complexes, chutes d'impédance abruptes à certaines fréquences, courts-circuits accidentels et transitoires qui ne demandent pas la permission. De bons étages de sortie ont tendance à sembler indifférents aux charges réelles, et ce comportement calme provient généralement d'une gestion conservatrice du stress plutôt que d'une opération héroïque à proximité des limites des dispositifs.

Topologies pour la livraison de courant élevé

Les implémentations de sortie courantes comprennent des suiveurs d'émetteur complémentaires (BJT) et des suiveurs de source (MOSFET). Le choix de la topologie dépend généralement de la manière dont la conception gère le comportement de polarisation, les tendances thermiques et le stress des dispositifs sous de réels courants, pas de l'option actuellement à la mode. Des points de fonctionnement stables sont souvent préférés car ils maintiennent des performances fiables à travers les changements de température, les conditions de ventilation et différentes charges de haut-parleur.

Dispositifs parallèles et partage de courant

Les conceptions de haute puissance parallèllisent souvent plusieurs dispositifs de sortie pour répartir la dissipation et réduire le stress par dispositif. Les résistances de ballast (résistances d'émetteur / source) encouragent le partage de courant et réduisent le risque qu'un seul dispositif monopolise le courant en chauffant. Dans des constructions réelles, ces résistances rendent également le comportement des défauts plus facile à anticiper, ce qui peut séparer une surcharge récupérable d'une défaillance en cascade qui entraîne plusieurs pièces à la fois.

Contrôle de polarisation, distorsion de croisement et suivi thermique

Les étages de classe AB dépendent d'un biais suffisamment stable pour maintenir la distorsion de croisement faible sans dériver vers une surchauffe. Les circuits de biais compensés en température et le placement physique, le couplage thermique avec le dissipateur thermique ou avec les appareils contrôlés, comptent souvent autant que le schéma lui-même. Une plainte fréquente sur le terrain est le dérive du biais après le réchauffement; les conceptions qui semblent "établies" au fil des heures ont tendance à considérer les chemins thermiques comme quelque chose à concevoir délibérément, et non simplement supposé.

Protection : Limitation de courant, protections de la zone de fonctionnement sûre (SOA) et gestion des défauts

Les courts-circuits, les dips à faible impédance et les courants réactifs peuvent pousser les appareils en dehors de leur zone de fonctionnement sûre (SOA). Les amplificateurs pratiques ajoutent souvent une limitation de courant, une protection consciente de la SOA, et parfois un comportement de retour pour garder le stress contenu lors d'abus prolongés. Les implémentations plus raffinées essaient de ne pas interférer lors des pics musicaux légitimes, tout en réagissant de manière décisive lorsqu'une surcharge persiste. Un constat que beaucoup d'équipes apprennent à la dure est que les circuits de protection qui "ne s'activent jamais" lors des tests n'ont peut-être tout simplement jamais été exercés dans des configurations de défaut réalistes.

Alimentation (Stockage d'énergie, Demande de pic et Comportement des rails)

L'alimentation est plus qu'un simple fournisseur de DC ; elle devient partie de l'environnement du signal par la modulation des rails, les courants de masse et la réponse transitoire. Lorsqu'un amplificateur puissant est associé à une alimentation qui ne peut pas garder son calme, le résultat peut être un caractère tendu aux pics et des mécanismes de distorsion difficiles à repérer lors des tests en régime permanent. Le comportement de l'alimentation est souvent surveillé aussi soigneusement que le chemin du signal pour maintenir une performance constante sous différentes conditions de réseau.

Capacité des transformateurs/SMPS et Livraison de puissance de pic

Que l'alimentation soit linéaire (transformateur + redresseur) ou basée sur SMPS, elle doit tolérer de courtes rafales de courant élevé sans affaissement excessif ou déclenchements de protection gênants. De nombreuses conceptions sont dimensionnées autour des demandes de pic plutôt que des moyennes, car la musique et le matériel programme réel se comportent rarement comme des ondes sinusoïdales continues. Les travaux en laboratoire et les sessions d'écoute révèlent souvent que la raideur des rails pendant les transitoires influence la facilité perçue plus que les revendications de puissance nominale ne le suggèrent.

Capacitance de réservoir, Contrôle de ripple et Retours de masse

La capacitance de masse réduit le ripple et fournit de l'énergie locale pour les pics, mais le placement physique et le routage de retour façonnent la manière dont cette énergie arrive proprement. Les impulsions de charge à fort courant et les courants de retour des haut-parleurs ne devraient pas partager les mêmes chemins de référence sensibles utilisés par l'étage d'entrée. De nombreux problèmes de bourdonnement et de buzz peuvent être retracés à une disposition qui est électriquement correcte sous forme de schéma mais négligente par rapport à la véritable carte de courant de retour, un problème qui peut être étrangement satisfaisant à corriger une fois identifié, et profondément ennuyeux avant de l'être.

Affaissement des rails, Stratégie de régulation et Conséquences thermiques

L'affaissement des rails affecte l'espace disponible et peut déplacer les points de biais, parfois de manière à changer le comportement de distorsion sous charge. Certaines conceptions acceptent un affaissement modeste comme une forme de limitation douce, tandis que d'autres poursuivent une régulation plus stricte pour des dynamiques cohérentes. Une préférence pratique est pour un affaissement qui est constant et facile à anticiper, car cela rend le comportement thermique et la variation de performance plus gérables à travers des variations de tension du réseau et de température ambiante.

Contrôle, Surveillance et Fonctionnalités de Fiabilité au Niveau Système

À mesure que la puissance de sortie augmente, les circuits de protection et de support deviennent plus importants pour la fiabilité du système. Ces circuits aident à protéger les haut-parleurs, à réduire les dommages à l'amplificateur et à diminuer les problèmes de service difficiles. Des fonctionnalités de protection stables aident également à réduire les pannes inattendues lors d'une utilisation prolongée.

Protection des haut-parleurs

Les relais de sortie ou les déconnexions à état solide réduisent l'exposition aux défauts DC, aux transitoires de mise sous tension/hors tension et à certains modes de défaillance. Les choix de synchronisation, le comportement des contacts (pour les relais) et les seuils de détection des défauts influencent la manière dont la protection est ressentie en utilisation réelle. De nombreuses défaillances de haut-parleurs proviennent d'événements anormaux, de cycles d'alimentation, de câblage intermittent ou d'un seul appareil se défaillant brutalement, donc un comportement de déconnexion qui est rapide et fiable tend à se traduire par moins de désastres ponctuels.

Détection de température, Ajustement du biais et Arrêt

Les thermistances, les capteurs de température et les schémas de multiplicateur Vbe aident à suivre la température et à réduire le risque de course thermique. L'arrêt thermique peut prévenir des résultats catastrophiques lorsque le flux d'air est bloqué ou que la température ambiante augmente au-delà des attentes. Le placement des capteurs compte plus que ce que les gens veulent initialement: mesurer le mauvais nœud thermique peut créer une lecture réconfortante tandis que le véritable point chaud continue d'augmenter.

Blocs spécifiques à la classe D

Les amplificateurs de classe D introduisent un comportement de commutation, donc la conception commence à ressembler à un travail RF à signaux mixtes même lorsque l'objectif est audio. Le succès ici provient souvent d'une approche réaliste des comportements électromagnétiques dès le départ, plutôt que d'espérer qu'ils puissent être corrigés après le premier test EMI.

Interaction entre le filtre LC de sortie et la charge

Le filtre LC de sortie reconstruit l'audio à partir de la forme d'onde PWM et doit rester stable face à la variation d'impédance des haut-parleurs. Les tolérances des composants, les caractéristiques de saturation et la dépendance par rapport au niveau de puissance se manifestent toutes aux limites de performance. Un flux de travail pragmatique consiste à concevoir autour de charges peu amicales, puis à vérifier avec de vrais câbles et haut-parleurs, car à haute fréquence, le filtre et le câblage se comportent comme un système couplé avec sa propre personnalité.

Contrôle EMI : disposition, blindage, taux de montée et conformité

Le contrôle EMI est fortement influencé par la discipline de la disposition : réduire la surface de boucle, gérer les chemins de di/dt élevés et façonner les temps de montée/de descente afin que l'énergie de commutation soit moins agressive. La modulation en mode étalé et les snubbers peuvent être des outils utiles, mais ils compensent rarement pour de grandes boucles de commutation mal contraintes. Une observation récurrente d'équipes qui réussissent à passer la conformité sans problème est que le routage est traité comme un travail RF dès la première décision de placement, plutôt que d'être « nettoyé » à la fin.

Une approche productive pour aborder un amplificateur de puissance est de traiter la stabilité, le routage du courant et le comportement thermique dès le départ, avant de dépenser de l'énergie à poursuivre de petites réductions de distorsion. Lorsque ces comportements sont réglés, un gain de boucle plus élevé, des mises à niveau des dispositifs et une compensation affinée tendent à se traduire par des avantages qui restent intacts à travers différents haut-parleurs et câblage. Sans cette base, de meilleures pièces peuvent exposer de nouveaux modes de défaillance, en particulier avec des charges réactives et des câbles réels imparfaits, et ce résultat est rarement satisfaisant lorsque les premiers rapports de terrain arrivent.

Indicateurs clés de performance

Spécifications techniques

Les spécifications des amplificateurs deviennent plus faciles à croire lorsqu'elles sont ancrées à des conditions de test répétables et aux limites physiques du circuit. Lorsque je lis une fiche technique, je me sens plus confiant lorsque la puissance nominale est indiquée comme puissance RMS continue dans une charge définie, avec des limites de test qui ne laissent pas de place à l'interprétation. Sans ces conditions, la mesure peut encore être correcte, mais elle devient moins utile pour l'opération dans le monde réel.

Les rapports de puissance RMS tendent à être les plus interprétables lorsqu'ils précisent clairement la configuration de mesure. Une évaluation qui semble modeste mais reste stable pendant des minutes s'aligne généralement mieux sur la façon dont les gens écoutent réellement, surtout lorsque la pièce est chaude, la musique est dense et la session dure plus longtemps qu'une rapide démonstration. En revanche, les évaluations de puissance musicale ou de courts pics peuvent paraître impressionnantes tout en évitant les effets à long terme de la chute de tension de l'alimentation et de l'accumulation de chaleur à l'intérieur du châssis.

Conditions de test de puissance RMS qui rendent l'évaluation comparable :

• Impédance de charge (par ex., 8 Ω, 4 Ω)

• Bande passante (par ex., 20 Hz–20 kHz)

• Limite de distorsion à l'évaluation (par ex., 0,1% THD)

• Condition de conduite des canaux (par ex., deux canaux entraînés pour les unités stéréo)

La distorsion harmonique totale (DHT) est un outil peu précis, mais elle fournit néanmoins un véritable aperçu lorsqu'elle est lue dans son contexte. Un chiffre de DHT très bas à 1 kHz indique souvent un gain de boucle fort et une linéarité décente, mais je trouve plus révélateur de voir comment la DHT évolue lorsque la fréquence augmente, lorsque le niveau de sortie approche le haut de la plage, et lorsque la charge devient moins amicale. Ces changements sont souvent là où la personnalité d'un amplificateur se manifeste, non pas comme un langage marketing, mais comme un comportement d'ingénierie que vous pouvez prédire.

Causes courantes d'augmentation de la DHT dans les mesures réelles :

• Croissance de la DHT à des fréquences plus élevées qui suggère une bande passante en boucle ouverte limitée

• Choix de compensation qui échangent vitesse contre stabilité

• Non-linéarité de l'étage de sortie lorsque les dispositifs passent le courant

• Spectres de distorsion dominés par des composants de plus haut ordre, qui peuvent sonner plus aiguës lorsqu'ils sont poussés

Le taux de montée fixe un plafond sur la rapidité avec laquelle la tension de sortie peut varier, et ce plafond se manifeste plus clairement sur les transitoires. Lorsque le taux de montée est épuisé, le résultat audible n'est pas toujours un adoucissement doux ; cela peut créer des produits d'intermodulation transitoires qui se déversent dans la bande audible. Ce décalage, net lors de tonalités stables mais sonnant congestionné lors de passages complexes, a tendance à frustrer les auditeurs car cela semble incohérent : l'amplificateur semble fonctionner correctement jusqu'à ce que la musique devienne chargée.

Facteurs de conception qui influencent couramment la marge de manœuvre du taux de montée :

• Capacité de courant de l'étage d'entrée

• Valeurs de condensateurs de compensation

• Charge capacitive effective provenant du haut-parleur et des câbles

Une façon pratique d'y penser est d'observer comment l'amplificateur se comporte avec des transitoires soudains et puissants sur un haut-parleur difficile. Les unités avec un espace de tête adéquat conservent souvent les détails intacts sans devenir fragiles, car elles ne sont pas forcées dans un comportement de récupération.

Le facteur d'amortissement est étroitement lié à l'impédance de sortie et devient très important avec des charges de haut-parleur réactives et le back-EMF des woofers. Une impédance de sortie faible peut améliorer le contrôle du haut-parleur, mais le facteur d'amortissement réel aux bornes du haut-parleur est également affecté par les câbles, les connecteurs et d'autres facteurs externes. Des valeurs de facteur d'amortissement très élevées peuvent donc ne pas représenter pleinement les conditions de fonctionnement réelles.

Éléments du système qui limitent couramment le véritable amortissement au niveau du pilote :

• Résistance du câble haut-parleur

• Pertes de connecteurs/contact

• Inducteurs de filtrage et éléments en série

• Oxydation de contact au fil du temps

Ainsi, au lieu de traiter le facteur d'amortissement comme un chiffre de vantardise, il se lit davantage comme un indice de robustesse : si l'amplificateur maintient l'articulation des basses et l'équilibre tonal lorsque le câblage, les connecteurs et le placement ressemblent à un système domestique ordinaire plutôt qu'à un dispositif de laboratoire contrôlé.

La capacité d'impédance de charge est l'un des tests de stress les plus francs car elle oblige chaque sous-système à coopérer en même temps. Le fonctionnement sur des charges de 4 Ω et 2 Ω, et sur des charges réactives avec des angles de phase raides, dépend de la manière dont les dispositifs de sortie sont gérés, de la manière dont la limitation de courant est mise en œuvre, de la manière dont le comportement thermique est suivi, et de la rigidité de l'alimentation électrique sous demande. La principale préoccupation n'est pas seulement de savoir si l'amplificateur fonctionne, mais si une performance stable et linéaire est maintenue près des limites de fonctionnement sans oscillation, clipping, ou throttling thermique affectant la qualité audio.

Sous-systèmes qui déterminent généralement le comportement des charges difficiles :

• Sélection des dispositifs de sortie et gestion de la zone de fonctionnement sécurisée

• Stratégie de limitation de courant (comment elle s'engage et comment elle le fait abruptement)

• Rigidité de l'alimentation électrique sous demande de courant soutenue

• Suivi thermique et efficacité des dissipateurs thermiques

Dans un usage réel, j'ai vu un schéma : les conceptions avec une protection agressive peuvent sembler impressionnantes au premier abord, puis devenir imprévisibles avec du matériel dynamique lorsque la protection s'active. Les conceptions avec un suivi thermique plus calme et une gestion du courant plus élégante semblent souvent moins spectaculaires mais plus cohérentes, ce qui tend à correspondre à ce que les auditeurs de longue date décrivent comme plus facile à vivre.

Métriques de performance

Les comparaisons ne tiennent que si les normes de mesure sont cohérentes et si la métrique correspond réellement à des résultats d'écoute répétables. J'ai appris à être prudent avec les comparaisons basées sur un seul chiffre ; elles peuvent être émotionnellement satisfaisantes, claires, simples, décisives, tout en échouant à prédire comment un amplificateur se comporte sur de vrais haut-parleurs dans de vraies pièces.

La puissance RMS fonctionne bien comme base de référence car elle reflète une capacité soutenue. Les évaluations de style pic, comme le PMPO, décrivent principalement jusqu'où un pic court peut monter avant que l'alimentation ne s'effondre ou que la protection n'intervienne. Lors de l'association d'un amplificateur avec des haut-parleurs, la question pratique est de savoir s'il peut fournir un courant propre sur de vrais cycles de service sans comprimer silencieusement la dynamique. De nombreux "appairages à haute puissance" décevants échouent non pas parce que le chiffre est fabriqué, mais parce que la conception a été réglée pour des moments de démonstration brefs plutôt que pour de longues séances d'écoute à des niveaux réalistes.

Raisons courantes pour lesquelles les appairages "haute puissance" ne livrent pas en pratique :

• Alimentation électrique optimisée pour de courtes démonstrations, pas pour un tirage soutenu

• Dissipateur thermique dimensionné pour des moyennes qui ne correspondent pas à une utilisation réelle

• Limitation de courant qui s'active tôt lors de variations à faible impédance

La réponse en fréquence au-delà de la bande audible n'est pas très intéressante en tant que trophée. Elle devient vraiment utile lorsqu'elle réduit le décalage de phase audible, préserve le timing transitoire et maintient un comportement de rétroaction prévisible tout au long de la bande audio. Ce que je recherche n'est pas seulement une réponse en amplitude plate, mais une marge de phase stable sous charge, car cette stabilité tend à corréler avec une image cohérente et moins d'artefacts présents seulement sur certains enregistrements.

Traits qui séparent souvent les conceptions à large bande passante qui se comportent bien de celles qui ne le font pas :

• Comportement de boucle stable lorsqu'il s'agit de capacité et d'inductance

• Bande passante qui ne s'effondre pas lorsque un courant réel de haut-parleur est exigé

• Tolérance de charge qui évite les artefacts subtils de haute fréquence dus à une stabilité marginale

Le rapport signal-bruit (SNR) décrit à quel point l'amplificateur est silencieux par rapport à la sortie maximale, mais ce chiffre ne devient significatif que lorsque le niveau de pondération et de référence est précisé. Dépasser 100 dB dans des produits réels reflète généralement plus qu'un étage d'entrée silencieux ; cela reflète une structure de gain disciplinée, des rails propres, une mise à la terre réfléchie et des choix de disposition qui réduisent le couplage magnétique et maintiennent le bruit de commutation hors des nœuds sensibles. C'est là que je me sens souvent un peu méfiant : la spécification peut sembler impeccable, mais le système installé peut toujours siffler ou bourdonner si la distribution du gain et la mise à la terre sont bâclées.

Facteurs de conception et d'intégration qui affectent fortement le bruit dans le monde réel :

• Mise en scène du gain à travers la source, le préamplificateur et l'amplificateur

• Propreté des rails d'alimentation et stratégie de régulateur

• Approche de mise à la terre qui évite les boucles de ronflement

• Pratiques de disposition qui réduisent le couplage et l'entrée RF

• Exposition aux bords de commutation dans les configurations numériques/analogiques de classe D et mixtes

Une leçon récurrente dans le monde réel est qu'un amplificateur qui mesure silencieux en isolation peut devenir bruyant dans un système complet si le câblage et la mise à la terre invitent des courants de boucle. Ainsi, une mentalité KPI s'étend généralement au-delà du plancher de bruit interne et à la tolérance de la conception à un câblage normal et à des dispositifs sources typiques.

Un fil conducteur relie ces métriques : les KPI aident le plus lorsqu'ils prédisent le comportement sous stress réaliste, pas seulement des tons de test idéaux. Les amplificateurs qui tendent à satisfaire au fil du temps ne sont que rarement ceux qui « gagnent » une seule spécification phare ; ce sont ceux dont les mesures restent cohérentes à travers la fréquence, le niveau de sortie, la température et la charge, et dont le comportement de protection passe en douceur plutôt que de secouer le système dans un changement audible. C'est le moment où les spécifications cessent de sembler comme du marketing et commencent à se lire comme une preuve d'ingénierie.

Déploiement des amplificateurs de puissance en 2026

En 2026, les amplificateurs de puissance (PA) se comportent rarement comme un bloc final autonome pouvant être optimisé en isolation. Ils fixent de plus en plus le ton pour la viabilité du système car l'efficacité quotidienne, la linéarité réelle, la dérive thermique et le temps nécessaire pour calibrer et maintenir les unités alignées se traduisent toutes par des coûts, une pression sur le calendrier et des performances sur le terrain. Ce que de nombreuses équipes ressentent sur le terrain est un changement dans l'endroit où les problèmes apparaissent : un PA peut sembler convaincant sur une table de test contrôlée, puis révéler des cas limites inconfortables une fois qu'il est emballé, couplé à des antennes et soumis à un stress et des variations similaires à la production. En conséquence, les déploiements considèrent couramment le PA comme un élément co-conçu aux côtés de l'interface de l'antenne, de la livraison d'énergie et de la correction logicielle, avec des plans de validation qui supposent que le matériel se comportera différemment une fois qu'il quittera le laboratoire.

Infrastructure 5G/6G

Les radios modernes 5G et 6G utilisent des amplificateurs de puissance RF pour chaque élément d'antenne dans les systèmes MIMO massifs. Cela remplace un grand amplificateur de puissance par de nombreux amplificateurs distribués plus petits fonctionnant sous des limites thermiques et réglementaires strictes. La transmission de signal propre pendant la modulation à pic élevé doit également être maintenue tout en réduisant les pertes de puissance pendant les conditions d'exploitation normales.

Linéarité sous modulation haute PAPR

L'OFDM à large bande entraîne couramment un rapport de puissance crête à moyenne élevé (PAPR). Cette réalité oblige les PA à survivre à de grands pics sans les transformer en régénération spectrale qui échoue les masques ou dégrade la fuite de canal adjacent. Ce qui tend à rendre les équipes mal à l'aise, c'est que la conformité n'est pas un simple balayage à température ambiante : la performance doit rester prévisible à travers les excursions de température, le vieillissement des dispositifs et les variations de charge entraînées par le couplage des antennes, les interactions des enclosures et le mouvement environnemental. En pratique, le travail de linéarité devient un exercice multi-conditions, pas un objectif à un seul chiffre.

Efficacité à des points d'exploitation réalistes

Les stations de base et les radios ne se retrouvent rarement à une sortie maximale continue. Elles passent de longs moments décalées, où de nombreux designs classiques de PA perdent rapidement en efficacité. À mesure que les réseaux s'étendent, l'efficacité moyenne commence à dominer les préoccupations opérationnelles car elle façonne les budgets de refroidissement, les dépenses énergétiques et les marges de fiabilité à long terme. De nombreux déploiements jugent donc les techniques d'efficacité par leur comportement dans la région décalée sous des horaires réalistes et des motifs de trafic, même si cela est moins glamour que de citer des chiffres maximaux.

Schémas de déploiement : Mélanger l'architecture et les algorithmes pour gérer les compromis

Les conceptions d'infrastructure grand public combinent généralement des choix d'architecture PA avec une correction basée sur le logiciel afin que la linéarité et l'efficacité puissent coexister sans transformer la production en un marathon de calibration.

Les techniques architecturales et algorithmiques sont

souvent combinées dans les radios 5G/6G :

• Modulation de charge de style Doherty

• Suivi d'enveloppe (modulation d'alimentation)

• Prédistorsion numérique (DPD) avec des stratégies de calibration conscientes de la production

Les PAs de style Doherty restent largement déployés principalement parce qu'ils soutiennent une efficacité plus forte dans la région de recul où se trouvent les signaux à PAPR élevé. Ce que les équipes expérimentées surveillent ce n'est pas la beauté de la courbe simulée, mais si l'avantage survit à la dispersion des dispositifs, au dérive de biais et au mouvement d'impédance. Un design peut sembler exceptionnel sur un banc soigneusement réglé, puis perdre discrètement son avantage lorsque l'inadaptation de l'antenne, les effets d'emballage et les gradients thermiques de l'enceinte entrent en jeu. Pour cette raison, de nombreux programmes penchent vers un comportement de modulation de charge robuste qui reste stable à travers les unités, même si cela signifie renoncer à un peu de performance de meilleur cas qui n'apparaît que sous un réglage idéal.

Le suivi d'enveloppe réduit l'espace de tension gaspillé en déplaçant l'alimentation avec l'amplitude du signal. La réelle contrainte est de savoir comment la boucle de contrôle se comporte lorsque le produit est poussé : le retard peut gonfler la distorsion, tandis qu'un suivi trop agressif peut inviter des EMI et des artefacts induits par l'alimentation qui prennent du temps à isoler. En pratique, les équipes préfèrent souvent un profil de suivi qui est plus facile à caractériser et à reproduire à travers la variation de fabrication, car cela réduit l'anxiété des surprises de fin de parcours et raccourcit les cycles de validation.

DPD est couramment utilisé en parallèle pour linéariser le PA, mais les déploiements de 2026 mettent un accent inhabituellement fort sur le comportement de calibration sur le terrain, pas seulement sur la sophistication du modèle. Les programmes découvrent fréquemment que la "taxe cachée" n'est pas le calcul, mais la gestion des coefficients et la répétabilité à travers les flottes.

Questions de calibration DPD qui tendent à dominer les discussions de déploiement :

• Cadence de mise à jour des coefficients en fonction de la température et du vieillissement

• Méthodes de calibration en service qui évitent la perturbation du trafic

• Gestion des effets mémoire et du comportement dépendant de la température sans réglage fragile

Une leçon de déploiement récurrente est que le temps de calibration, le risque de refaire et la répétabilité d'unité à unité peuvent décider si un choix de PA semble fluide ou douloureux en production. En conséquence, les options de PA sont de plus en plus filtrées en fonction de la manière dont elles coopèrent gracieusement avec un DPD stable et à faible contact plutôt que d'être jugées uniquement par des métriques de dispositifs isolés.

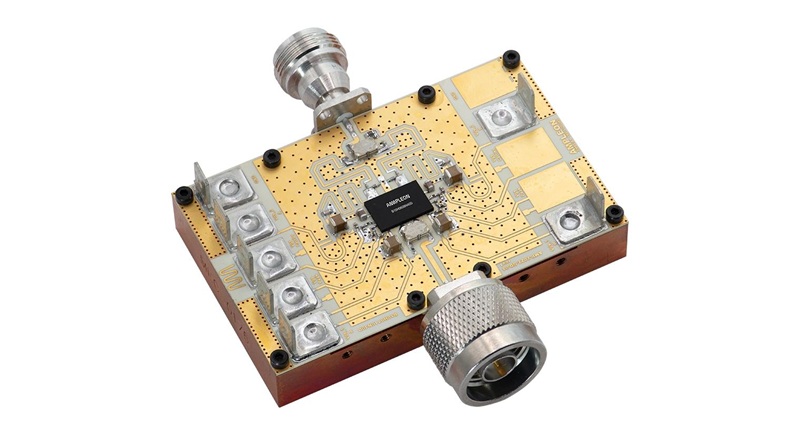

À mmWave, l'extraction de chaleur et les parasitiques dominent souvent les résultats. Les approches accordées harmoniques telles que la Class F et inverse-F sont utilisées pour façonner les formes d'onde de tension et de courant afin de réduire la dissipation liée au chevauchement. La complication est que les parasitiques de disposition mmWave, les transitions d'emballage et les discontinuités d'interconnexion peuvent déplacer les impédances harmoniques suffisamment pour éroder les gains théoriques. Les conceptions qui tiennent le mieux traitent l'accord harmonic comme une discipline système : les choix de mise en page, les réseaux passifs, l'emballage et l'interface d'antenne sont considérés comme faisant partie de l'espace de conception PA plutôt que comme un travail de nettoyage à la fin.

Un point de vue qui résonne dans les équipes d'infrastructure est que le travail des PA mmWave est moins une question de découverte d'une "classe idéale" unique et plus une question de maintenir la variance sous contrôle. Le matériel qui reste dans les spécifications à travers de nombreuses unités, plusieurs environnements et un minimum de retuning a tendance à être le matériel qui gagne la confiance du déploiement.

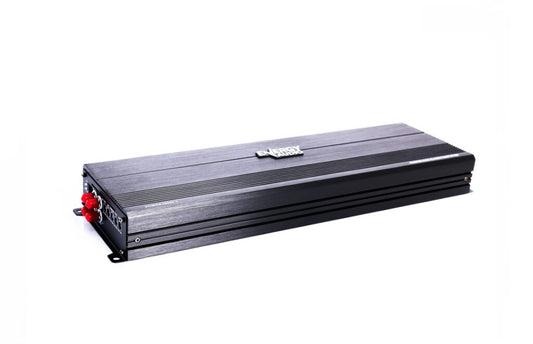

Véhicules Électriques

Dans les véhicules électriques, les amplificateurs se trouvent dans le chemin des fonctions que les clients remarquent immédiatement et des fonctions que les régulateurs scrutent de plus en plus. Ils vivent également dans un environnement électrique qui semble impitoyable par rapport à l'électronique grand public : les transitoires, les baisses de tension, les décalages de masse et les variations de température larges sont des conditions normales de fonctionnement plutôt que des cas extrêmes. Cela tend à éloigner les conversations de conception des spécifications audio de premier plan et vers un comportement prévisible lors des événements réels des véhicules.

AVAS (Systèmes d'Alerte Sonore de Véhicule)

L'AVAS est jugé sur la capacité des piétons à reconnaître de manière cohérente la présence du véhicule. Cela oriente les exigences pour le PA vers une sortie acoustique cohérente et des modes de défaillance contrôlés plutôt que de chercher un volume maximal.

Les attentes en matière de PA motivées par l'AVAS incluent couramment :

• Gain et réponse en fréquence stables selon la température

• Comportement de clipping prévisible afin que les signatures d'alerte restent reconnaissables

• Tolérance aux baisses de tension et aux transitoires de rail typiques des systèmes d'alimentation automobile

Les programmes de véhicules trouvent souvent un écart inconfortable entre les mesures effectuées sur banc et le comportement en véhicule. Un PA qui semble propre sur une alimentation stable peut se comporter différemment lors des événements de démarrage, des décharges de charge ou des références de masse changeantes. Les conceptions qui incluent une limitation protectrice, un comportement de récupération bien caractérisé et une marge de sécurité conservatrice tendent à réduire le travail de réglage tardif et l'incertitude de conformité.

ANC (Annulation Active du Bruit)

L'ANC dépend d'une faible latence et d'une réponse de phase cohérente car l'amplificateur participe à la boucle de contrôle. Cela fait que la bande passante, la stabilité du temps de groupe et le niveau de bruit comptent d'une manière qu'un simple test audio ne peut pas révéler. De nombreuses équipes apprennent, parfois de manière difficile, qu'un seul chiffre de THD à 1 kHz ne prédit pas à quel point une boucle ANC maintiendra la profondeur d'annulation dans le temps et la température.

Les contraintes de PA orientées ANC apparaissent souvent comme :

• Large bande passante avec un comportement de phase qui reste plat à travers la bande d'annulation

• Faible bruit et faible distorsion à des niveaux de sortie modérés où l'ANC fonctionne couramment

• Performance stable à travers les variations de température et d'alimentation car de petits décalages de phase peuvent éroder l'annulation

Ce qui tend à séparer les constructions ANC réussies est la manière dont l'amplificateur se comporte dans la boucle : stabilité de phase, linéarité du petit signal et latence répétable dans des conditions de fonctionnement réelles, et pas seulement des mesures isolées bien présentées.

IoT et Nœuds RF Alimentés par Batterie

Dans les appareils IoT, les wearables et les nœuds RF alimentés par batterie, l'effort d'ingénierie se concentre sur l'efficacité énergétique à faibles à modérés niveaux de transmission. Les amplificateurs RF en mode commuté, en particulier les familles de Classe E et Classe F, sont souvent choisis car la mise en forme de l'onde peut réduire le chevauchement entre la tension de drain et le courant. Dans de nombreux petits produits, cependant, la frustration réside dans le fait que le transistor n'est que rarement le seul limiteur ; les détails de mise en œuvre fixent souvent le plafond.

Accord Harmonique en Pratique

Ces architectures s'appuient sur des réseaux d'accord harmonique pour imposer des impédances cibles à la fondamentale et aux harmoniques. En pratique, les pertes et la variabilité proviennent souvent de la mise en œuvre environnante plutôt que du dispositif actif lui-même.

Goulots d'étranglement d'implémentation courants :

• Q et tolérance des composants, en particulier dans les petits inducteurs et condensateurs

• Parasitics de PCB, inductance de vias et qualité de retour de masse

• Variation de l'appariement des antennes entre les unités et les décalages causés par la manipulation par l'utilisateur

Un enseignement pratique auquel de nombreuses équipes arrivent, parfois avec un peu de regret, est que l'efficacité est souvent « dépensée » dans le réseau d'appariement et les interconnexions avant d'être jamais perdue dans le transistor. Les programmes qui investissent tôt dans la co-simulation EM, la mise en page à impédance contrôlée et des stratégies d'appariement robustes expédient souvent des produits avec une durée de vie de batterie plus cohérente que les programmes qui se concentrent principalement sur la sélection d'un dispositif à hautes performances.

Co-Design au Niveau Système

Les produits alimentés par batterie doivent encore satisfaire aux limites d'émissions et aux exigences de coexistence. Les PA à commutation peuvent générer des harmoniques et des spurs lorsque les terminaisons harmoniques se déplacent en raison de variations de fabrication ou de désaccord d'antenne. Les conceptions les plus fiables traitent l'interface de l'antenne comme une charge variable et conçoivent pour la tolérance plutôt que pour la perfection. Dans de nombreux produits expédiés, les équipes acceptent une légère baisse de l'efficacité maximale afin d'obtenir un comportement spectral plus prévisible à travers la manipulation du monde réel, les effets de l'enceinte et l'écart entre les unités.

Dans les infrastructures, l'automobile et l'IoT, le succès des PA est de plus en plus mesuré par la manière dont le comportement est contrôlable et répétable, plutôt que par l'apparence impressionnante d'une seule métrique de pic isolée. Des techniques telles que l'opération Doherty, le suivi d'enveloppe et l'accord harmonique ne fournissent leurs avantages que lorsqu'elles restent stables à travers les variations de température, le désaccord, la dispersion du processus et le vieillissement. Les déploiements les plus compétitifs de 2026 tendent à associer la conception RF à la gestion de l'alimentation et à la correction logicielle, tout en s'orientant vers des approches qui maintiennent l'effort d'étalonnage prévisible et réduisent les chances de surprises tardives dans le système.

Conclusion

La performance des amplificateurs de puissance dépend de bien plus que de la seule puissance de sortie. Un fonctionnement stable nécessite un contrôle minutieux du biais, de la rétroaction, du comportement thermique, de l'interaction de charge et de la performance de l'alimentation électrique. Différents designs d'amplificateurs équilibrent l'efficacité, la linéarité et la fiabilité de différentes manières en fonction de l'application. À mesure que les systèmes modernes exigent une densité de puissance et une efficacité plus élevées, la conception d'amplificateurs réussie repose de plus en plus sur le maintien d'une performance prévisible dans des conditions de fonctionnement réelles.

Questions Fréquemment Posées (FAQ)

1. Pourquoi la performance de l'amplificateur de puissance dépend-elle fortement de l'alimentation électrique plutôt que seulement du circuit de l'amplificateur lui-même ?

Un amplificateur de puissance ne crée pas d'énergie de sortie directement à partir du signal d'entrée. Au lieu de cela, la forme d'onde d'entrée contrôle combien d'énergie est tirée des rails d'alimentation CC et livrée à la charge. En raison de cela, la stabilité de l'alimentation électrique influence fortement le comportement de l'amplificateur lors d'un fonctionnement exigeant. Une régulation d'alimentation faible, un affaissement des rails, une mise à la terre inadéquate ou une livraison de courant insuffisante peuvent réduire les performances dynamiques, augmenter la distorsion et créer une instabilité lors de conditions de forte sortie. Dans de nombreuses conceptions d'amplificateurs pratiques, la fiabilité à long terme dépend autant du comportement de l'alimentation électrique et de la gestion du retour de courant que des dispositifs actifs eux-mêmes.

2. Pourquoi le comportement thermique est-il considéré comme l'un des plus grands défis dans la conception des amplificateurs de classe A et de classe AB ?

Les amplificateurs de classe A et de classe AB dissipent en permanence de la chaleur car leurs dispositifs de sortie restent partiellement ou totalement conducteurs même en conditions de repos. À mesure que la température interne augmente, les points de fonctionnement des transistors peuvent dériver, le courant de polarisation peut changer et le comportement de distorsion peut évoluer de manière inattendue. La gestion thermique devient donc un problème de conception au niveau du système impliquant des dissipateurs thermiques, un écoulement d'air, un couplage thermique, un placement de capteurs et un suivi de polarisation. Même de petits changements mécaniques, tels que le repositionnement d'un capteur de polarisation ou la modification de la pression de contact du dissipateur thermique, peuvent affecter considérablement la stabilité à long terme et les performances de distorsion.

3. Comment la rétroaction négative améliore-t-elle la linéarité de l'amplificateur tout en introduisant également des préoccupations de stabilité ?

La rétroaction négative réduit la distorsion et stabilise le gain en boucle fermée en corrigeant le comportement non linéaire à l'intérieur de l'amplificateur. Cependant, à mesure que la fréquence du signal augmente, le décalage de phase accumulé à l'intérieur de la boucle de rétroaction peut réduire la marge de phase et potentiellement créer des oscillations ou des vibrations. Les charges réactives des haut-parleurs, les longs câbles et les capacités parasites compliquent cela car ils modifient la réponse de la boucle dans des conditions de fonctionnement réelles. Les concepteurs utilisent donc des réseaux de compensation, des circuits d'amortissement et des techniques de disposition soigneuses pour équilibrer la largeur de bande, la réduction de distorsion et le fonctionnement stable.

4. Pourquoi les charges réactives des haut-parleurs sont-elles beaucoup plus difficiles pour les amplificateurs que les charges résistives simples ?

Les véritables haut-parleurs ne se comportent pas comme des résistances fixes. Leur impédance varie avec la fréquence et contient souvent des caractéristiques inductives et résonnantes qui modifient les relations de phase du courant. Ces conditions électriques changeantes forcent l'amplificateur à gérer un flux de courant complexe, une demande transitoire rapide et un comportement de rétroaction changeant simultanément. Un amplificateur qui semble stable avec une simple résistance de laboratoire peut devenir instable, osciller ou distordre fortement lorsqu'il est connecté à des haut-parleurs réactifs et à de longs câbles.

5. Pourquoi le contrôle de polarisation est-il si important pour réduire la distorsion de croisement dans les amplificateurs de classe AB ?

Les amplificateurs de classe AB réduisent la distorsion de croisement en permettant aux deux dispositifs de sortie de conduire légèrement autour de la région de passage par zéro. Si le courant de polarisation devient trop faible, une discontinuité apparaît lors du transfert entre dispositifs, créant une distorsion de croisement audible. Si le courant de polarisation devient trop élevé, la dissipation de chaleur à l'état de repos augmente fortement et le risque de déclenchement thermique augmente. Les systèmes de polarisation efficaces utilisent donc des circuits de suivi thermique tels que des multiplicateurs Vbe et des capteurs soigneusement placés pour maintenir des conditions de fonctionnement stables à travers les variations de température et les longues sessions d'écoute.

6. Pourquoi la disposition des circuits imprimés devient-elle d'une importance cruciale dans les amplificateurs de classe D à haute efficacité ?

Les amplificateurs de classe D commutent de grands courants à des vitesses très élevées, créant de forts champs électromagnétiques et des bords transitoires rapides. Une mauvaise disposition des circuits imprimés peut augmenter l'inductance parasite, les EMI rayonnées, le bruit de commutation et les interférences de boucle de terre. De petites erreurs de routage autour des boucles de commande des portes ou des chemins de retour à courant élevé peuvent transformer un amplificateur autrement efficace en une source d'instabilité persistante et de problèmes d'émissions. En raison de cela, la disposition des amplificateurs de classe D est souvent abordée de manière similaire à la conception de systèmes RF plutôt qu'à la conception audio conventionnelle à faible fréquence.

7. Comment les systèmes de protection à sortie aident-ils à prévenir des pannes catastrophiques des amplificateurs et des haut-parleurs ?

Les circuits de protection surveillent les conditions de fonctionnement dangereuses telles que le décalage DC, le surintensité, la surchauffe et les transitoires de démarrage anormaux. Si une condition de défaut apparaît, des relais ou des systèmes de déconnexion à état solide isolent le haut-parleur avant que le courant dommageable n'atteigne la charge. Ces circuits sont particulièrement importants car de nombreuses pannes d'amplificateurs se produisent soudainement lors de stress thermique, de courts-circuits ou de conditions de fonctionnement instables. Des systèmes de protection fiables aident à prévenir des dommages coûteux aux haut-parleurs et réduisent les pannes en cascade des amplificateurs pendant un fonctionnement anormal.

8. Pourquoi les spécifications du facteur d'amortissement élevé peuvent-elles parfois être trompeuses dans de réels systèmes audio ?

Le facteur d'amortissement reflète la relation entre l'impédance du haut-parleur et l'impédance de sortie de l'amplificateur, aidant à décrire à quel point l'amplificateur contrôle le mouvement du haut-parleur et les effets de retour d'EMF. Cependant, l'amortissement réel observé par le haut-parleur est également influencé par la résistance des câbles, la qualité des connecteurs, les composants de filtre et l'oxydation des contacts au fil du temps. Des chiffres de facteur d'amortissement extrêmement élevés mesurés dans des conditions de laboratoire peuvent donc ne pas se traduire directement par des différences significatives dans le monde réel une fois le câblage ordinaire des haut-parleurs et les pertes du système introduites.

9. Pourquoi les amplificateurs de puissance modernes 5G et 6G dépendent-ils fortement de techniques telles que le fonctionnement Doherty, le suivi d'enveloppe et la prédistorsion numérique (DPD) ?

Les systèmes de communication sans fil modernes utilisent des schémas de modulation avec un rapport de puissance de crête à moyenne (PAPR) élevé qui exigent à la fois une forte efficacité et une excellente linéarité. Les architectures Doherty améliorent l'efficacité pendant les conditions de fonctionnement réduites, le suivi d'enveloppe ajuste dynamiquement la tension d'alimentation pour réduire la puissance gaspillée, et la DPD corrige la distorsion non linéaire générée par l'amplificateur RF. Ces techniques travaillent ensemble pour maintenir la qualité du signal, réduire la génération de chaleur et satisfaire aux réglementations spectrales strictes tout en soutenant des systèmes de communication à haut débit.

10. Pourquoi le comportement des amplificateurs sous des conditions de stress réalistes est-il souvent plus important que les spécifications isolées en laboratoire ?

De nombreux amplificateurs atteignent des spécifications impressionnantes dans des conditions de test contrôlées en utilisant des charges résistives fixes, des signaux de courte durée, et des alimentations idéales. Cependant, le fonctionnement dans le monde réel introduit l'accumulation thermique, des charges de haut-parleur réactives, des effets de câblage, des fluctuations de tension, un dérive de polarisation à long terme et des pics transitoires répétés. Les amplificateurs qui maintiennent un comportement prévisible à travers des variations de température, des charges difficiles et un fonctionnement soutenu fournissent généralement des performances à long terme plus fiables que des conceptions optimisées principalement pour des mesures de référence isolées.
